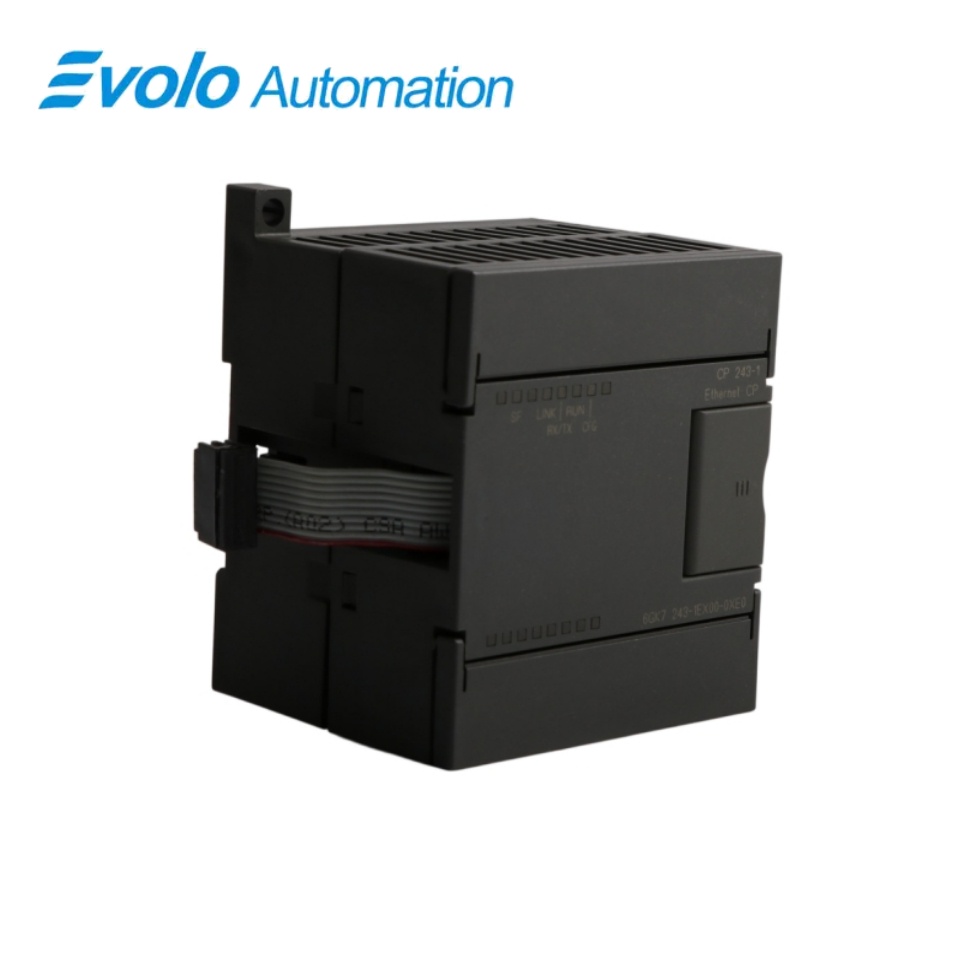

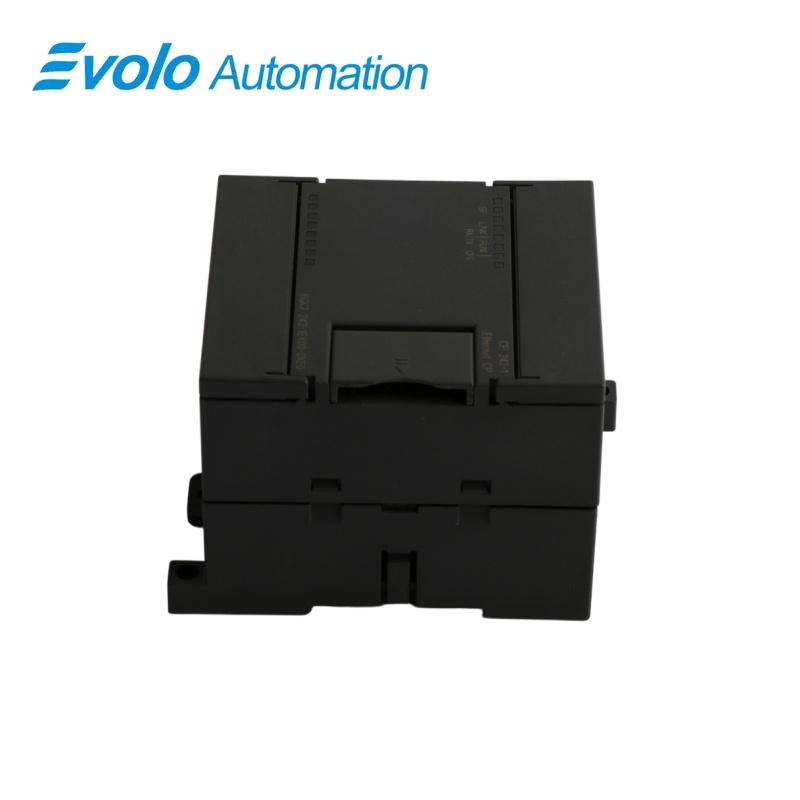

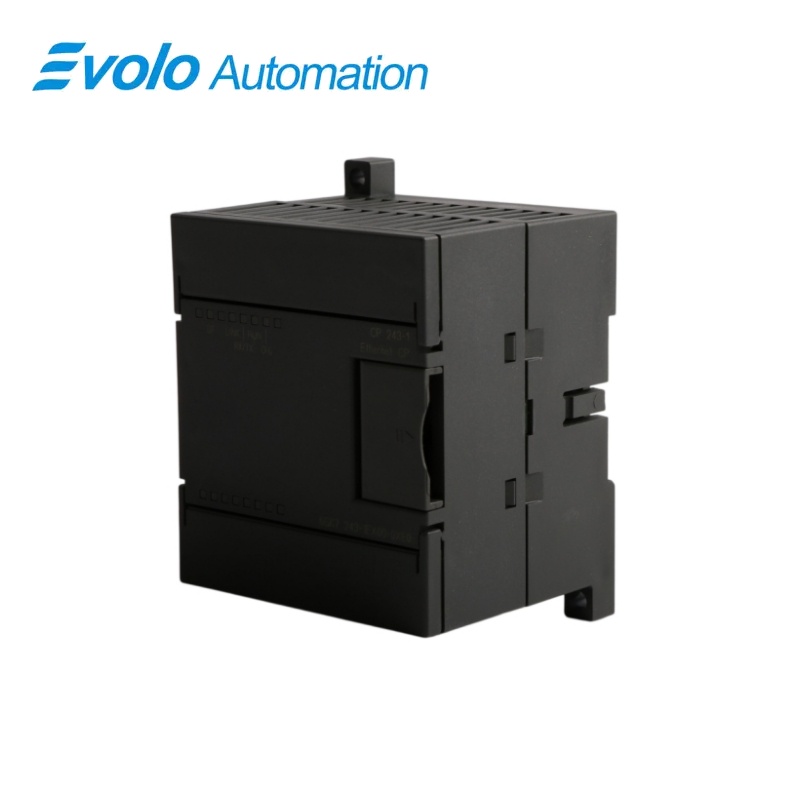

Siemens 6GK7243-1EX00-0XE0 SIMATIC S7-200 CP 243-1 Επεξεργαστής Επικοινωνίας Ethernet
Κατασκευαστής: Siemens
Κατάσταση: Καινούργιο
Χρόνος Παράδοσης: Διαθέσιμο στο Απόθεμα
Προέλευση: Γερμανία
Εγγύηση: 12 μήνες
Email: [email protected]
whatsapp: +86-18150117685
- Επισκόπηση
- Δημοφιλή μοντέλα
- Συνιστώμενα προϊόντα
Επισκόπηση
- Παρέχετε την απαιτούμενη εξωτερική τάση DC στο εύρος 20,4 έως 28,8 V.
- Διατηρήστε τη σύνδεση Ethernet RJ45 και την απαιτούμενη σύνδεση δικτύου 10/100 Mbit/s.
- Διατηρήστε κάθε μεταφορά πελάτη XPUT/XGET εντός των 212 byte.
- Επιτρέψτε περίπου 10 δευτερόλεπτα για την επανεκκίνηση πριν ελέγξετε την επικοινωνία.
SIEMENS SIMATIC S7-200
6GK7243-1EX00-0XE0 SIMATIC S7-200 CP 243-1 Επεξεργαστής Επικοινωνίας Ethernet
Βιομηχανική επικοινωνία Ethernet για ελεγκτές S7-200, συμπεριλαμβανομένης της απομακρυσμένης πρόσβασης Micro/WIN και της ανταλλαγής δεδομένων S7 με ελεγκτές ή συστήματα OPC.
Σύνοψη
| Μάρκα | Siemens |
|---|---|
| Μοντέλο | 6GK7243-1EX00-0XE0 |
| Τύπος προϊόντος | Μονάδα Ethernet CP 243-1 |
| Κύρια λειτουργία | Συνδέστε έναν ελεγκτή S7-200 στο βιομηχανικό δίκτυο Ethernet |
| Συμβατή Σειρά / Εφαρμογή | Συστήματα αυτοματισμού S7-200 |
Δικτύωση ελεγκτών
Ανταλλάσσετε δεδομένα με ελεγκτές S7-200, S7-300 και S7-400.
Πρόσβαση για μηχανικούς
Ρυθμίστε, προγραμματίστε και διαγνώστε τον ελεγκτή S7-200 μέσω Ethernet.
Σχεδιασμός Σύνδεσης
Χρησιμοποιήστε ένα CP ανά CPU με έως οκτώ συνδέσεις S7.
Επισκόπηση προϊόντος
6GK7243-1EX00-0XE0 προσθέτει επικοινωνία βιομηχανικού Ethernet στο σύστημα SIMATIC S7-200 μέσω του πρόσθετου μοντέλου CP 243-1 Ethernet.
Ένας S7-200 μπορεί να επικοινωνεί με άλλους ελεγκτές S7 ή με έναν εξυπηρετητή OPC, ενώ το STEP 7 Micro/WIN μπορεί να προσπεράσει απομακρυσμένα τον ελεγκτή για μηχανική υποστήριξη και διαγνωστικά.
Βασικές λειτουργίες
Ανταλλαγή Δεδομένων Ελεγκτή
Μέχρι οκτώ συνδέσεις S7 υποστηρίζουν επικοινωνία XPUT/XGET και READ/WRITE.
Απομακρυσμένη μηχανική υποστήριξη
Μια ξεχωριστή σύνδεση STEP 7 Micro/WIN παρέχει διαμόρφωση Ethernet, προγραμματισμό και διαγνωστικά.
Διεπαφή Βιομηχανικού Ethernet
Ένα 8-ακρωτήριο ρευματολογικό υποδοχείο RJ45 υποστηρίζει μετάδοση 10 Mbit/s και 100 Mbit/s.
Επίσημες προδιαγραφές
| Ταχύτητες μετάδοσης Ethernet | 10 και 100 Mbit/s |
|---|---|
| Σύνδεσμος δικτύου | 8-ακρωτήριο ρευματολογικό υποδοχείο RJ45 |
| Πεδίο τάσης εισόδου | 20,4 έως 28,8 V DC |
| Απαιτούμενο ρεύμα σε 5 V DC | 55 mA |
| Απαιτούμενο ρεύμα σε 24 V DC | 60 mA |
| Δαπάνη ενέργειας | 1,75 W |
| Μνήμη Flash | 1 Mbyte |
| SDRAM | 8 Mbyte |
| Δυνατότητα Σύνδεσης | 8 συνδέσεις S7 συν 1 σύνδεση STEP 7 Micro/WIN |
| Χρόνος επανεκκίνησης μετά την επαναφορά | Περίπου 10 δευτερόλεπτα |
| Δεδομένα πελάτη ανά XPUT/XGET | Έως 212 byte |
| Δεδομένα ανάγνωσης διακομιστή | Έως 222 byte για XGET ή READ |
| Δεδομένα εγγραφής διακομιστή | Έως 212 byte για XPUT ή WRITE |
| Διαστάσεις (Π × Υ × Β) | 71,2 × 80 × 62 mm |
| Περίπου βάρος | 150 g |
Συχνές Ερωτήσεις
Μπορώ να προγραμματίσω απομακρυσμένα το S7-200 μέσω 6GK7243-1EX00-0XE0;
Το STEP 7 Micro/WIN υποστηρίζει τη διαμόρφωση, τον προγραμματισμό και τη διάγνωση μέσω της σύνδεσης Ethernet.
Μπορώ να εγκαταστήσω δύο μονάδες 6GK7243-1EX00-0XE0 σε έναν CPU;
Πρέπει να συνδέεται μόνο ένα module Ethernet CP 243-1 σε κάθε CPU S7-200.
Μπορεί το 6GK7243-1EX00-0XE0 να ανταλλάσσει δεδομένα με έναν S7-400;
Η επικοινωνία Ethernet είναι δυνατή με ελεγκτές S7-200, S7-300 και S7-400.
Θα συνδεθεί το 6GK7243-1EX00-0XE0 με έναν διακομιστή OPC;
Το module Ethernet υποστηρίζει την επικοινωνία με έναν διακομιστή OPC.
Πόσες συνδέσεις μπορώ να δεσμεύσω για την ανταλλαγή δεδομένων στο 6GK7243-1EX00-0XE0;
Είναι διαθέσιμες μέχρι οκτώ συνδέσεις S7, εκτός από μία σύνδεση STEP 7 Micro/WIN.
Πόσο χρόνο πρέπει να περιμένω μετά την επαναφορά του 6GK7243-1EX00-0XE0;
Η εκκίνηση ή η επανεκκίνηση μετά από επαναφορά διαρκεί περίπου 10 δευτερόλεπτα.
Ποιο μέγεθος δεδομένων πελάτη πρέπει να χρησιμοποιήσω με το 6GK7243-1EX00-0XE0;
Οι μεταφορές πελάτη με XPUT ή XGET μπορούν να περιέχουν μέχρι 212 byte.
