Siemens 6EP3437-8SB00-0AY0 SITOP PSU8200 24 V 40 A Τριφασικό τροφοδοτικό

Επισκόπηση

Siemens SITOP PSU8200

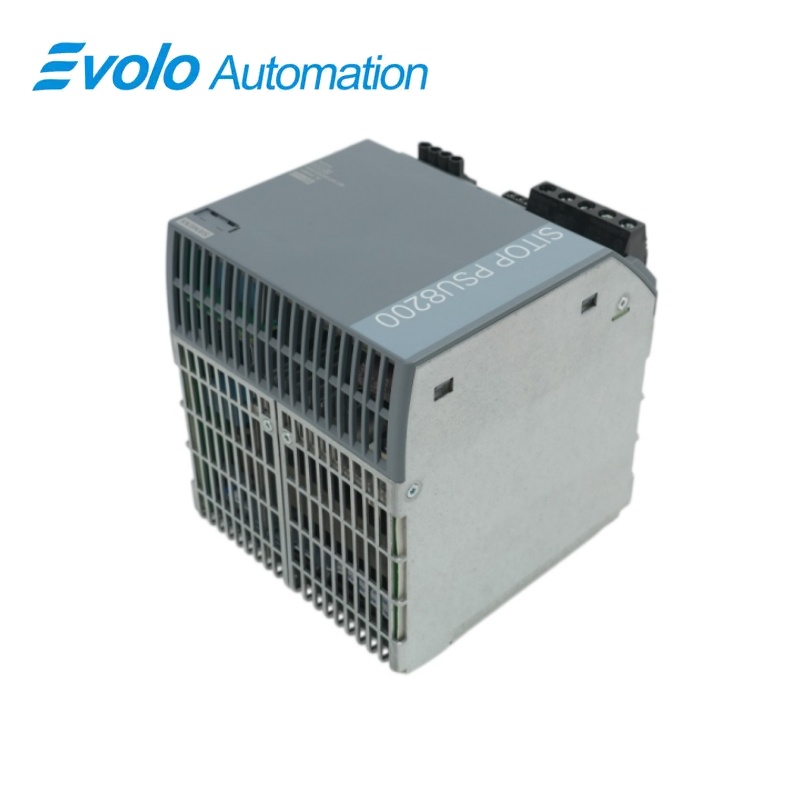

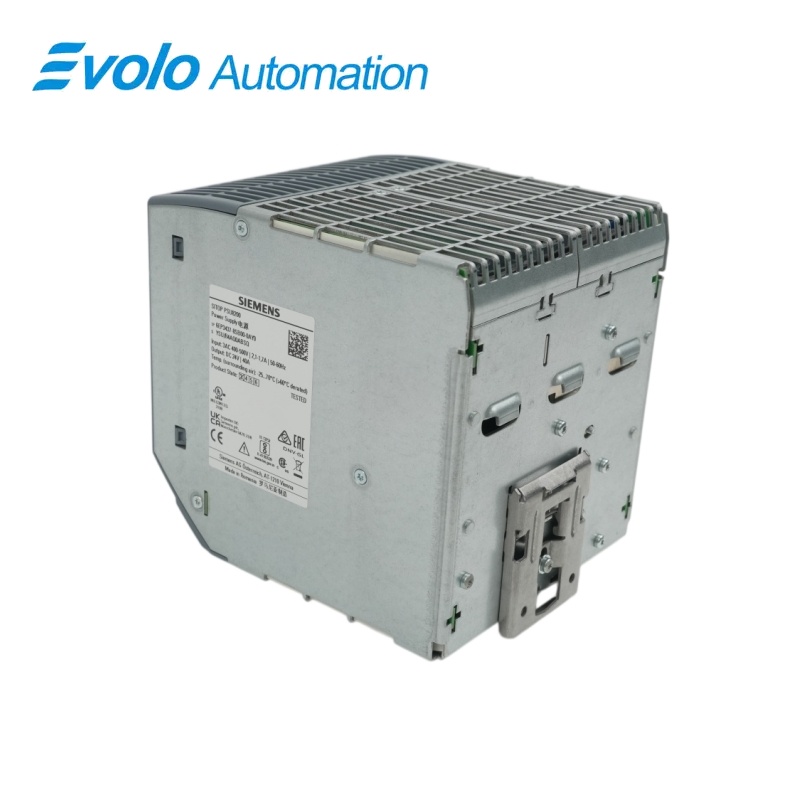

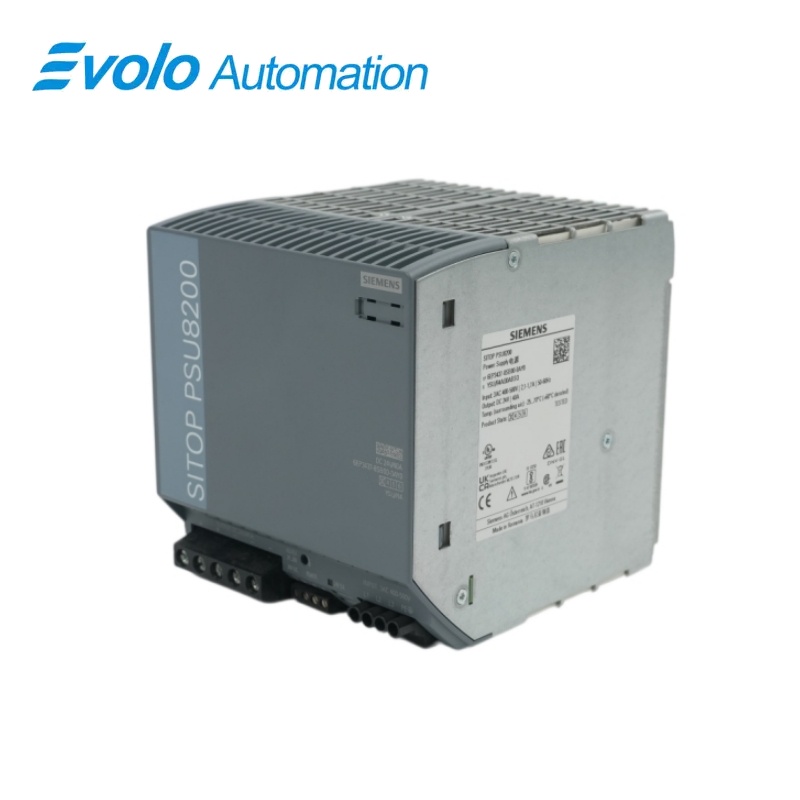

6EP3437-8SB00-0AY0 SITOP PSU8200 24 V 40 A Τριφασικό Τροφοδοτικό

Τριφασική εναλλασσόμενη τάση εισόδου με ονομαστική συνεχή έξοδο 24 V, 40 A, ρυθμιζόμενη συνεχής τάση και επαφή ρελέ για παρακολούθηση της κατάστασης της τροφοδοσίας.

Σύνοψη

Μάρκα	Siemens
Μοντέλο	6EP3437-8SB00-0AY0
Τύπος προϊόντος	Σταθεροποιημένο τροφοδοτικό
Κύρια λειτουργία	Ρυθμιζόμενη συνεχής τάση για βιομηχανικά κυκλώματα ελέγχου
Συμβατή Σειρά / Εφαρμογή	Βιομηχανικοί Πίνακες Ελέγχου

Τριφασική είσοδος

Ονομαστική είσοδος 400–500 V AC με ευρύ εύρος λειτουργίας.

Η ισχύς ισχύος συνεχούς

24 V DC σε 40 A, ρυθμιζόμενο έως 28 V εντός 960 W.

Παρακολούθηση Κατάστασης

Πράσινο LED «24 V OK» και επαφή ρελέ κανονικά ανοιχτή.

Επισκόπηση προϊόντος

6EP3437-8SB00-0AY0 μετατρέπει τριφασική εναλλασσόμενη τάση σε ρυθμιζόμενη, μονωμένη συνεχή τάση για βιομηχανικό εξοπλισμό ελέγχου μέσω της πλατφόρμας SITOP PSU8200.

Η έξοδος 24 V DC, 40 A ρυθμίζεται με ποτενσιόμετρο, ενώ ένα πράσινο LED και μια έξοδος ρελέ παρέχουν τοπική και απομακρυσμένη ένδειξη κατάστασης της τροφοδοσίας.

Εστίαση παραγγελίας: Προσαρμόστε την τριφασική είσοδο, το συνδεδεμένο DC φορτίο και την προστασία της τροφοδοσίας, συμπεριλαμβανομένου του ορίου εξόδου ισχύος κατά την αύξηση της ρύθμισης τάσης.

Βασικές λειτουργίες

Ευρύ εύρος εισόδου

Η είσοδος αποδέχεται ονομαστική τριφασική εναλλασσόμενη τάση 400–500 V και λειτουργεί από 320 έως 575 V.

Ρυθμιζόμενη μονωμένη έξοδος

Η έξοδος ρυθμίζεται από 24 έως 28 V DC με μέγιστη ισχύ 960 W.

Σήμανση κατάστασης ισχύος

Μια επαφή ρελέ κανονικά ανοικτή, ονομαστικής τάσης 60 V DC σε 0.3 A, σημαίνει «24 V OK».

Επίσημες προδιαγραφές

Ονομαστική είσοδος AC	400–500 V· διαφασικό
Εύρος εισόδου λειτουργίας AC	320–575 V
Επιτρεπόμενη συχνότητα δικτύου	45–65 Hz
Ρεύμα εισόδου στα 400 V	2,1 A
Ρεύμα εισόδου σε 500 V	1,7 A
Μέγιστη επιβάρυνση σε 25 °C	13 A
Μέγιστο I²t	2.24 A²·s
Ονομαστική έξοδος DC	24 V σε 40 A
Επισταλτική Εξόδος	24–28 V DC· μέγιστη ισχύς 960 W
Στατική συνολική ανοχή τάσης	±3%
Στατική ρύθμιση γραμμής	Περίπου 0,1%
Στατική ρύθμιση φορτίου	Περίπου 0,2%
Μέγιστη υπόλοιπη κυμάτωση	100 mV
Μέγιστες κορυφές τάσης	240 mV
Ελάχιστη απόσβεση δικτύου	10 χιλιοστά του δευτερολέπτου σε είσοδο 400 V και ονομαστικό ρεύμα εξόδου
επαφή σήματος OK 24 V	Κανονικά ανοιχτός ηλεκτρομαγνητικός διακόπτης· 60 V DC, 0,3 A

Επίσημη πηγή: Τεχνικές προδιαγραφές και εγχειρίδιο προϊόντος της Siemens

Συχνές Ερωτήσεις

Μπορώ να τροφοδοτήσω το 6EP3437-8SB00-0AY0 από μονοφασική πηγή;

Αυτή η έκδοση είναι σχεδιασμένη για τριφασική εναλλασσόμενη τάση 400–500 V.

Μπορώ να αυξήσω την έξοδο του 6EP3437-8SB00-0AY0 πάνω από 24 V;

Ο ρυθμιστής ποτενσιόμετρου ρυθμίζει την έξοδο από 24 έως 28 V DC, ενώ η συνολική ισχύς εξόδου παραμένει περιορισμένη στα 960 W.

Πώς μπορώ να παρακολουθώ το 6EP3437-8SB00-0AY0 από ένα σύστημα ελέγχου;

Μια κανονικά ανοιχτή επαφή ηλεκτρομαγνητικού διακόπτη 24 V OK παρέχει απομακρυσμένη σήμανση κατάστασης μέχρι 60 V DC και 0,3 A.

Περιλαμβάνει ο 6EP3437-8SB00-0AY0 εσωτερική ασφάλεια εισόδου;

Η συσκευή δεν διαθέτει εσωτερική ασφάλεια και απαιτεί κατάλληλη προστασία της τροφοδοσίας.

Ποια προστασία της τροφοδοσίας μπορώ να χρησιμοποιήσω για τον 6EP3437-8SB00-0AY0;

Μία καθορισμένη επιλογή είναι ένας συνδεδεμένος τριπολικός μικροδιακόπτης 10–16 A με χαρακτηριστικό C.

Πόσο χρόνο διακοπής της παροχής μπορεί να καλύψει ο 6EP3437-8SB00-0AY0;

Για είσοδο 400 V και ονομαστικό ρεύμα εξόδου, ο ελάχιστος χρόνος αποθήκευσης είναι 10 ms.

Ποιο επίπεδο κυμάτωσης μπορώ να περιμένω από τον 6EP3437-8SB00-0AY0;

Η υπόλοιπη κυμάτωση περιορίζεται σε 100 mV και οι κορυφές τάσης σε 240 mV.

Συμβατότητα & σημειώσεις παραγγελίας

Πριν παραγγείλετε τον 6EP3437-8SB00-0AY0: Εξασφαλίστε την αντιστοιχία της τριφασικής παροχής και του DC φορτίου με αυτήν την έκδοση του PSU8200 των 40 A και συμπεριλάβετε την απαιτούμενη προστασία της τροφοδοσίας στον σχεδιασμό του πίνακα.

Κατάλογος ελέγχου συμβατότητας για το 6EP3437-8SB00-0AY0

• Χρησιμοποιήστε την ονομαστική είσοδο τριφασικού ρεύματος 400–500 V AC και τις κατάλληλες συσκευές προστασίας.
• Διατηρήστε τη ζήτηση εξόδου εντός των 960 W κατά τη ρύθμιση πάνω από 24 V.
• Περιορίστε το κύκλωμα παρακολούθησης 24 V OK στην ισχύ επαφής του ρελέ.
• Για την αντικατάσταση του 6EP1437-3BA10, ταιριάξτε την καλωδίωση του πίνακα και τη διάταξη εγκατάστασης με αυτό το επόμενο μοντέλο.
