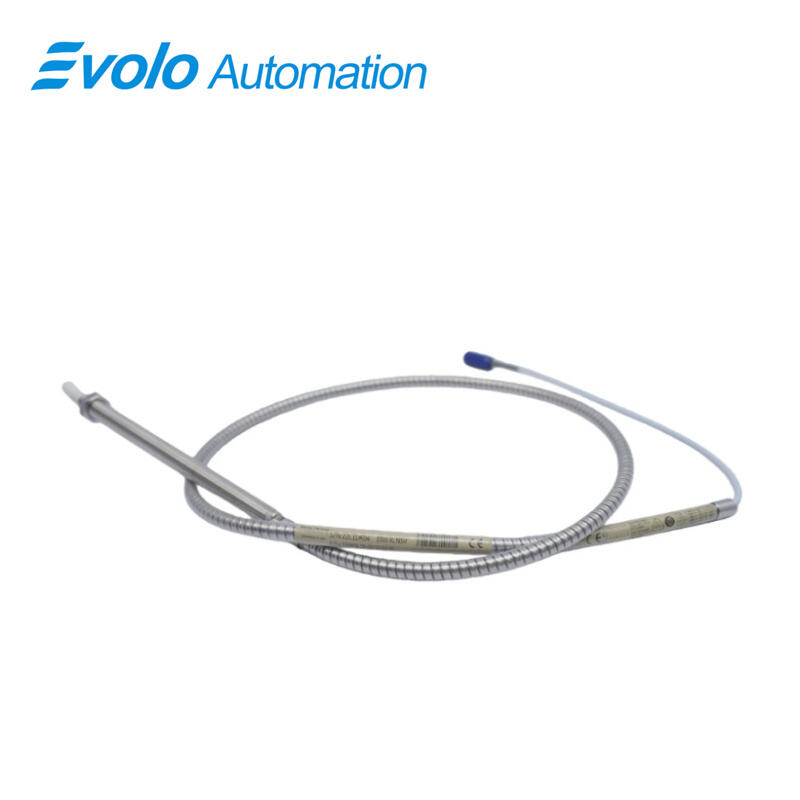

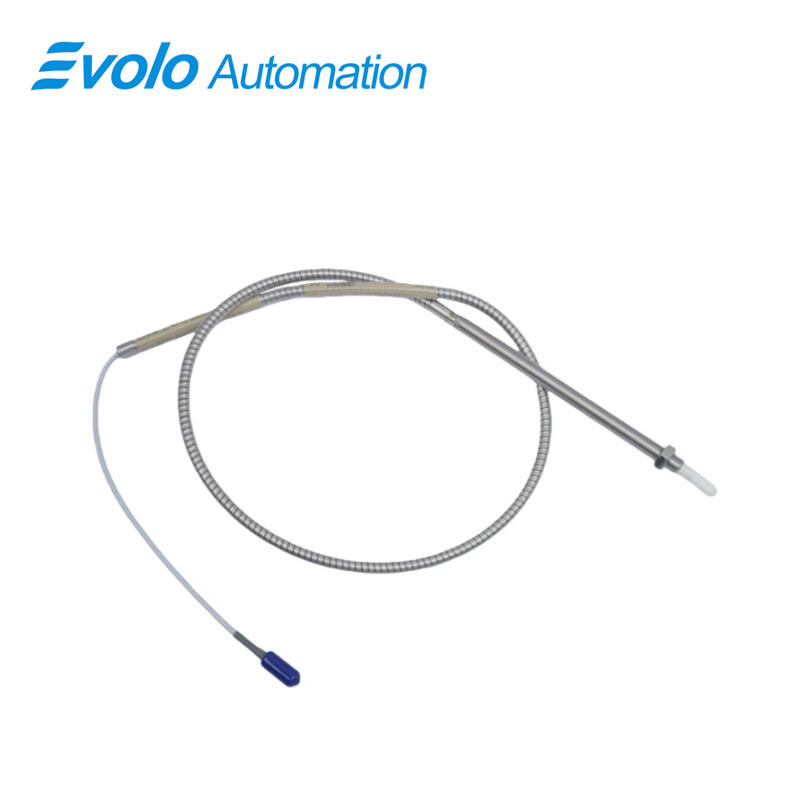

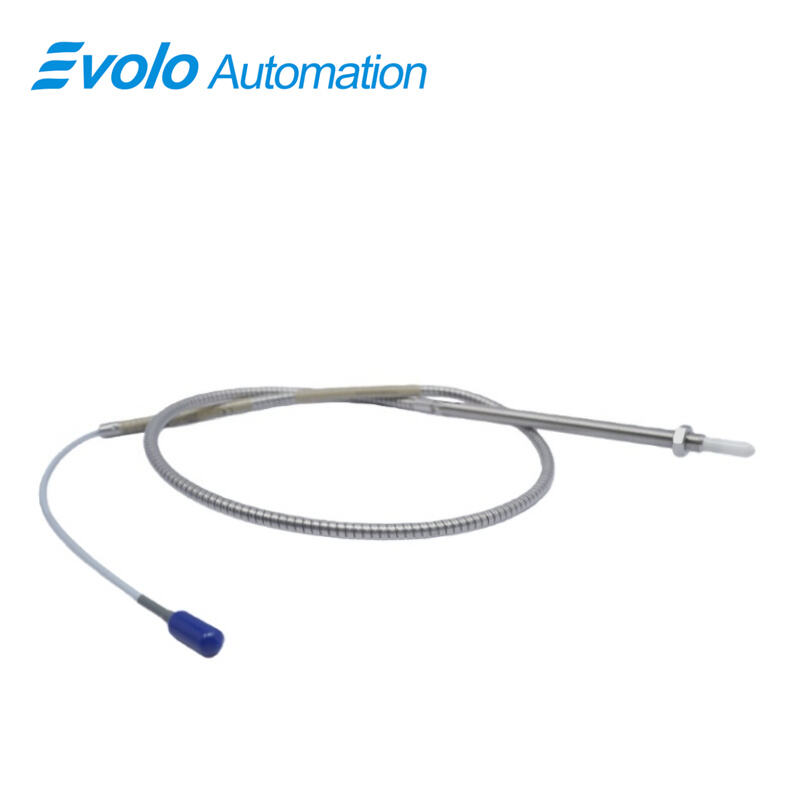

330909-10-99-10-11-CN 3300 NSv Αισθητήρας Πλησιότητας

Επισκόπηση

Τόπος Προέλευσης:	ΗΠΑ
Επωνυμία:	Bently Nevada
Αριθμός Μοντέλου:	330909-10-99-10-11-CN
Λεπτομέρειες Πακέτων:	Αυθεντικό καινούριο, σφραγισμένο από το εργοστάσιο
Χρόνος παράδοσης:	5-7 Ημέρες
Όροι Πληρωμής:	T/T
Δυνατότητα Εφοδιασμού:	Σε απόθεμα

Γρήγορη λεπτομέρεια

Περιγραφή

Το 330909-10-99-10-11-CN 3300 NSv Αισθητήρας Πλησιότητας είναι ένας αισθητήρας δονήσεων με ρεύματα επαγωγής (eddy-current), που χρησιμοποιείται για την αυτοματοποιημένη παρακολούθηση συμπιεστών, αντλιών και μικρών περιστρεφόμενων μηχανών με άξονα. Ο 330909-10-99-10-11-CN 3300 NSv Αισθητήρας Πλησιότητας διαθέτει περίβλημα από ανοξείδωτο χάλυβα AISI 304 με σπείρωμα 3/8-24 UNF, άκρο προβολέα από PPS και καλώδιο FluidLoc μήκους 1,0 m με μικροσκοπικό συναρμολογούμενο συνδετήρα τύπου ClickLoc με κοινή άκρη. Με γραμμικό εύρος 1,5 mm, συνιστώμενη απόσταση λειτουργίας 1,0 mm και αντίσταση εξόδου 50 Ω, ο 330909-10-99-10-11-CN 3300 NSv Αισθητήρας Πλησιότητας μετρά τις ακτινικές δονήσεις του άξονα, την αξονική θέση και τα σήματα αναφοράς keyphasor για εισόδους DCS ή PLC.

Η θερμοκρασία λειτουργίας είναι από −52 °C έως +177 °C, ενώ η ευαισθησία τροφοδοσίας είναι κάτω των 2 mV/V, επιτρέποντας τον 330909-10-99-10-11-CN 3300 NSv Αισθητήρας Πλησιότητας να μεταδίδει σαφή σήματα μετατόπισης σε ράφια παρακολούθησης κατάστασης. Το μήκος περίβληματος 9,9 ίντσες και η εμβάπτιση του σπειρώματος 0,563 ίντσες υποστηρίζουν την εγκατάσταση σε στενά περιβλήματα μηχανών, όπου δεν χωρούν οι τυπικοί αισθητήρες. Ο 330909-10-99-10-11-CN 3300 NSv Αισθητήρας Πλησιότητας χρησιμοποιείται ευρέως σε κεντροφύγους αεροσυμπιεστές και συμπιεστές αερίων διαδικασίας που απαιτούν ακριβή παρακολούθηση της θέσης του άξονα.

Εφαρμογές

Εγκατάσταση 330909-10-99-10-11-CN 3300 NSv Αισθητήρας Πλησιότητας στο περίβλημα του εδράνου κεντροφύγου συμπιεστή
Το 330909-10-99-10-11-CN 3300 NSv Αισθητήρας Πλησιότητας χρησιμοποιεί γραμμικό εύρος 1,5 mm και συντελεστή κλίμακας 7,87 V/mm για να μεταδίδει σήματα ακτινικής ταλάντωσης του άξονα σε ράφι DCS. Με τη συνιστώμενη απόσταση κενού 1,0 mm και αντίσταση εξόδου 50 Ω, ο αισθητήρας προσφέρει απευθείας δεδομένα μετατόπισης σε μονάδες παρακολούθησης ταλαντώσεων για την παρακολούθηση του φορτίου του συμπιεστή.

Μέτρηση της αξονικής θέσης της δύναμης ώθησης στον δρομέα συμπιεστή αερίων διαδικασίας
Τοποθετημένος αντιμέτωπα με τον δακτύλιο ώθησης, ο 330909-10-99-10-11-CN 3300 NSv Αισθητήρας Πλησιότητας ανιχνεύει αξονική κίνηση και μεταδίδει τάση θέσης στη λογική προστασίας PLC. Το εύρος λειτουργικής θερμοκρασίας −52 °C έως +177 °C επιτρέπει συνεχή μέτρηση κοντά σε ζεστά έδρανα αερίων διαδικασίας.

Παρέχει σήμα αναφοράς Keyphasor για την παρακολούθηση της στροφορμής της τουρμπίνας
Χρησιμοποιώντας το αγώγιμο στόχο κλειδαριάς, το 330909-10-99-10-11-CN 3300 NSv Αισθητήρας Πλησιότητας παράγει μια παλμική αναφορά φάσης που χρησιμοποιούν τα μοντέλα παρακολούθησης για τον υπολογισμό της γωνίας του άξονα και της υπερταχύτητας. Το καλώδιο FluidLoc μήκους 1,0 m και ο συνδετήρας ClickLoc διασφαλίζουν αξιόπιστη σύνδεση με τους πίνακες παρακολούθησης.

Παρακολουθεί την ακτινική ταλάντωση σε άξονες μικρότερους των 51 mm
Επειδή η άκρη του αισθητήρα είναι από PPS και το περίβλημα χρησιμοποιεί σπειρώματα 3/8-24 UNF, το 330909-10-99-10-11-CN 3300 NSv Αισθητήρας Πλησιότητας ταιριάζει σε στενά περιβλήματα μηχανών. Το μήκος του περιβλήματος (251,5 mm) επιτρέπει την εγκατάσταση εκεί όπου οι τυπικοί αισθητήρες 8 mm δεν μπορούν να εισέλθουν.

Προδιαγραφές

Ανταγωνιστικό πλεονέκτημα

Ταιριάζει σε περιορισμένες οπές τοποθέτησης με κατασκευασμένη εσοχή (counterbore)
Το 330909-10-99-10-11-CN 3300 NSv Αισθητήρας Πλησιότητας διαθέτει λεπτό σώμα αισθητήρα και μέγιστο βάθος εμπλοκής σπειρώματος 0,563 ίντσες (14,3 mm). Οι ομάδες συντήρησης μπορούν να τον τοποθετήσουν εντός στενών καπακιών εδράνων χωρίς να απαιτείται η μηχανική κατασκευή μεγάλων ανοιγμάτων.

Μεταδίδει σαφές τάση μετατόπισης στα μοντέλα παρακολούθησης
Η ευαισθησία τροφοδοσίας είναι μικρότερη των 2 mV ανά βολτ μεταβολής. Το 330909-10-99-10-11-CN 3300 NSv Αισθητήρας Πλησιότητας διατηρεί το σήμα εξόδου ακριβές κατά τις διακυμάνσεις της τάσης του πίνακα, επιτρέποντας στους παρακολουθητές να αναγνωρίζουν την ακριβή θέση του άξονα.

Διατήρηση του σήματος στην περιοχή του συμπιεστή υψηλής θερμοκρασίας
Το περίβλημα από ανοξείδωτο χάλυβα AISI 304 και η ακροδακτύλιο από PPS επιτρέπουν στο 330909-10-99-10-11-CN 3300 NSv Αισθητήρας Πλησιότητας να λειτουργεί σε θερμοκρασίες από −52 °C έως +177 °C, γεγονός που επιτρέπει την εγκατάστασή του κοντά σε ζεστά έδρανα και σφραγίδες λιπάνσεως.

Ασφαλής σύνδεση καλωδίου κατά τη διάρκεια της δόνησης της μηχανής
Οι συνδέσεις ClickLoc με χρυσωμένη επικάλυψη και το καλώδιο FluidLoc αποτρέπουν τη χαλάρωση. Το 330909-10-99-10-11-CN 3300 NSv Αισθητήρας Πλησιότητας παραμένει ηλεκτρικά συνδεδεμένο κατά τη διάρκεια έντονης δόνησης, αποφεύγοντας την απώλεια σήματος προς τα ρελέ προστασίας.

Σύνδεση απευθείας στους υπάρχοντες πίνακες παρακολούθησης 3300
Ο συντελεστής κλίμακας εξόδου 7,87 V/mm επιτρέπει στο 330909-10-99-10-11-CN 3300 NSv Αισθητήρας Πλησιότητας να τροφοδοτεί τυπικά μοντέλα παρακολούθησης Bently χωρίς αναβαθμονόμηση, μειώνοντας τον όγκο εργασίας εγκατάστασης για τους μηχανικούς συντήρησης.
