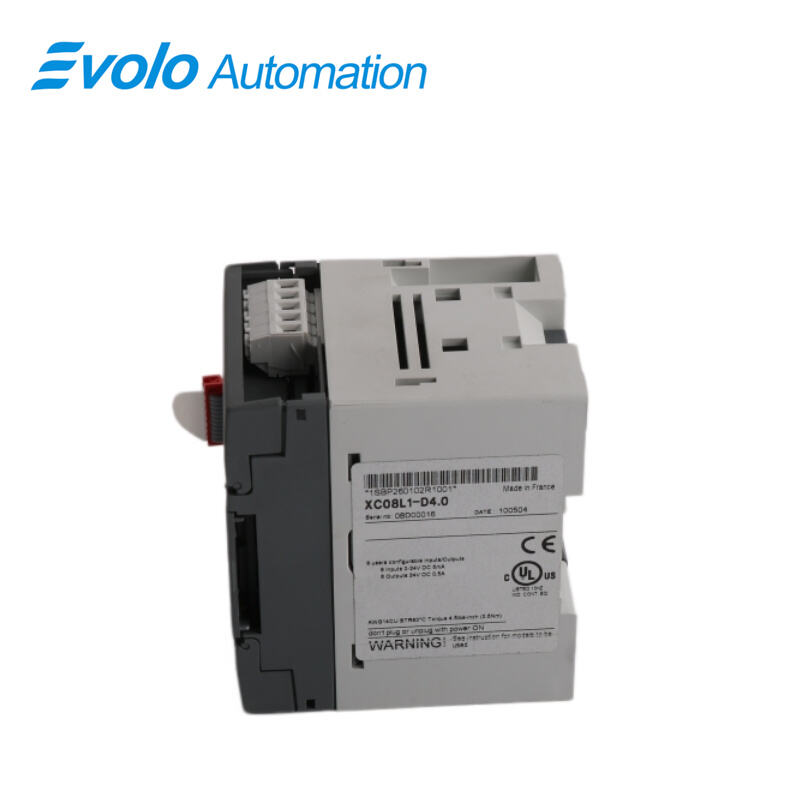

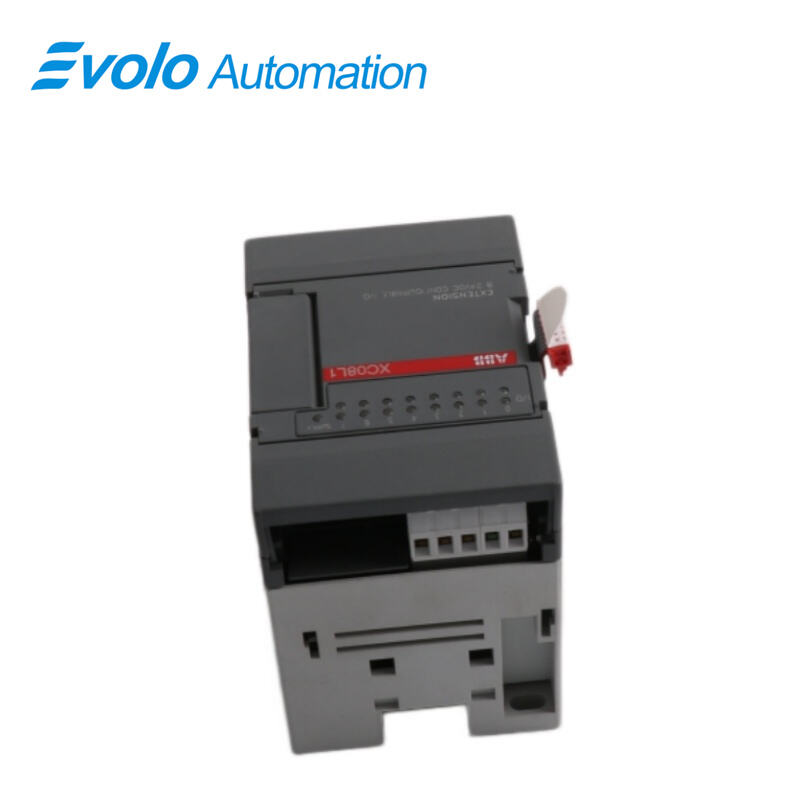

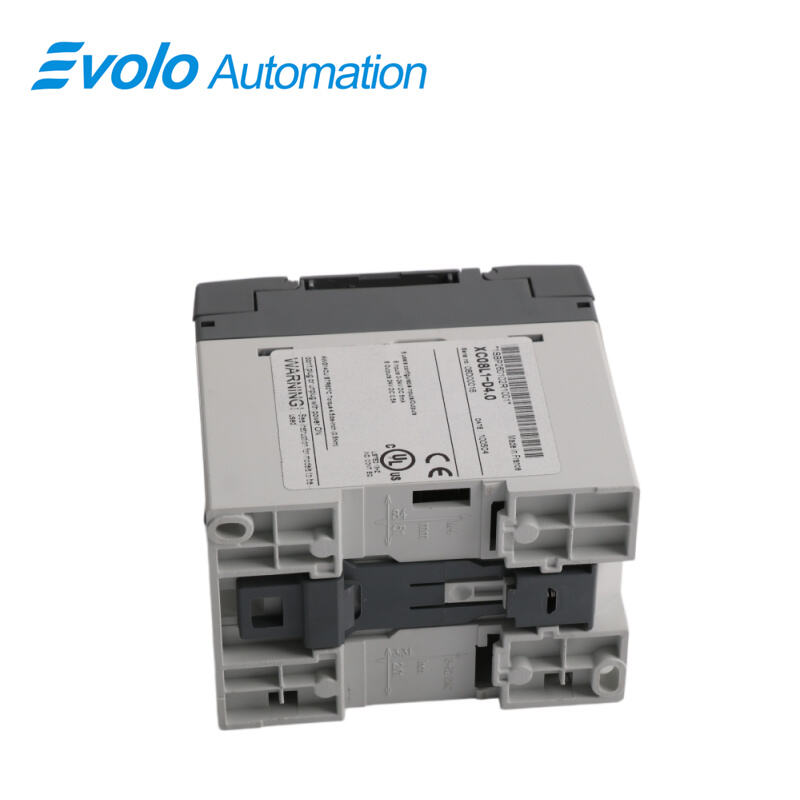

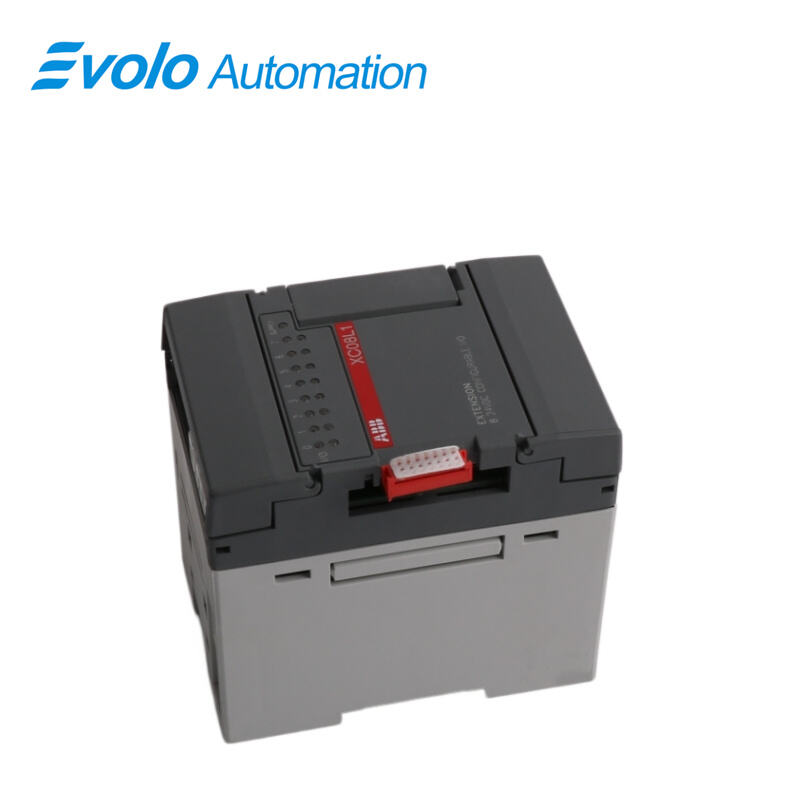

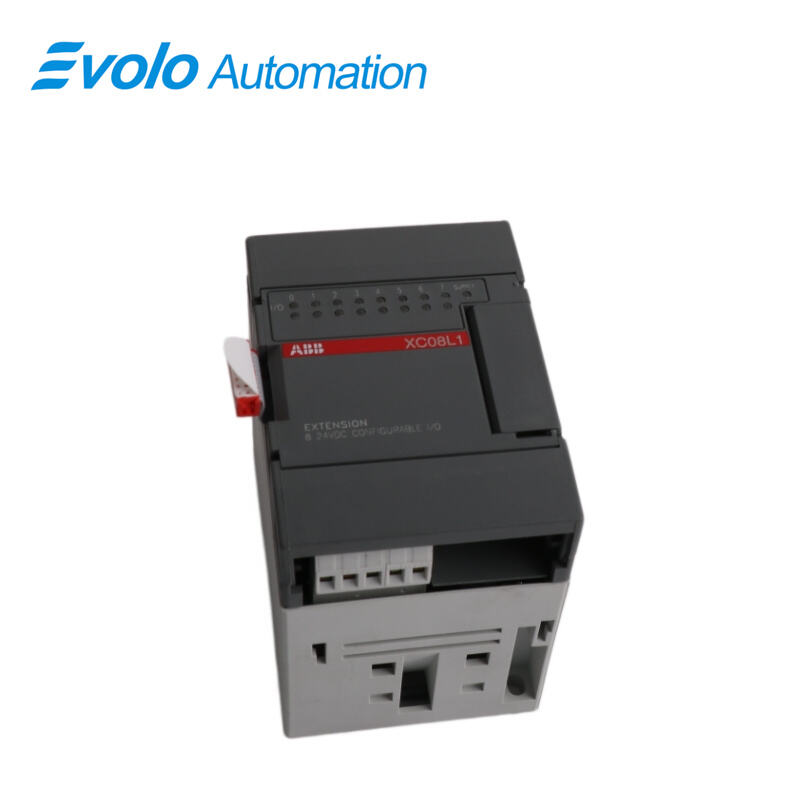

ψηφιακή Επεκτάσιμη Μονάδα Εισόδου/Εξόδου 1SBP260102R1001 XC08L1

Επισκόπηση

Τόπος Προέλευσης:	Σουηδία
Επωνυμία:	ΑΒΒ
Αριθμός Μοντέλου:	1SBP260102R1001 XC08L1
Λεπτομέρειες Πακέτων:	Αυθεντικό καινούριο, σφραγισμένο από το εργοστάσιο
Χρόνος παράδοσης:	5-7 Ημέρες
Όροι Πληρωμής:	T/T
Δυνατότητα Εφοδιασμού:	Σε απόθεμα

Προδιαγραφές

Περιγραφή

Η ABB 1SBP260102R1001 XC08L1 είναι μια ανθεκτική Μονάδα Επέκτασης Ψηφιακής Εισόδου/Εξόδου (Digital I/O), που ανήκει στη διάσημη σειρά Advant Controller 31 (AC31). Σχεδιασμένη ειδικά για αποκεντρωμένη αυτοματοποίηση, η XC08L1 παρέχει 8 ρυθμιζόμενα ψηφιακά κανάλια για την επέκταση της λειτουργικής ικανότητας των απομακρυσμένων μονάδων τερματικού (RTUs) ή των κεντρικών ελεγκτών AC31.

Εφαρμογές

Εργοστάσια επεξεργασίας τροφίμων: Χρησιμοποιείται για τη λήψη σημάτων από διακόπτες ορίου και κουμπιά σε γραμμές συσκευασίας και ταινίες μεταφοράς.

Εργοστάσια λιπασμάτων/χημικών: Χρησιμοποιείται σε συστήματα ελέγχου μικρών αντιδραστήρων για την παρακολούθηση της κατάστασης «ανοιχτό/κλειστό» απομακρυσμένων βαλβίδων.

Εργοστάσια αυτοκινητοβιομηχανίας: Χρησιμοποιείται ως ενδιάμεσος ενεργοποιητής σημάτων για ρομποτικά βραχίονες ή απλούς αυτοματοποιημένους σταθμούς εργασίας.

Εργοστάσια ύδρευσης/επεξεργασίας αποβλήτων: Χρησιμοποιείται για την απομακρυσμένη παρακολούθηση της κατάστασης κατανεμημένων σταθμών άντλησης.

Ανταγωνιστικό πλεονέκτημα

Κανάλια Εισόδου και Εξόδου: 8 ψηφιακές είσοδοι και 8 ψηφιακές έξοδοι, παρέχοντας ισορροπημένη διαμόρφωση κατάλληλη για εφαρμογές βιομηχανικού ελέγχου. Μπορεί να συνδέει πολλαπλούς αισθητήρες (π.χ. διακόπτες πλησιότητας, φωτοηλεκτρικούς αισθητήρες) και να ελέγχει συσκευές όπως ρελέ, ηλεκτροβαλβίδες και ενδεικτικές λυχνίες.

Παράμετροι Σήματος: Το εύρος ψηφιακής εισόδου είναι DC 0–24 V με ρεύμα εισόδου 5 mA, συμβατό με τα συνηθισμένα σήματα βιομηχανικών αισθητήρων. Οι ψηφιακές έξοδοι παρέχουν DC 24 V με μέγιστο ρεύμα 0,5 A ανά κανάλι, διασφαλίζοντας σταθερή ικανότητα οδήγησης για εξωτερικές συσκευές όπως μικρές ηλεκτροβαλβίδες.

Ηλεκτρική Απομόνωση: Τα κανάλια εισόδου και εξόδου είναι ηλεκτρικά απομονωμένα με συμμόρφωση στην καθορισμένη τάση απομόνωσης, αποτρέποντας αποτελεσματικά τη διαταραχή των σημάτων και τα ηλεκτρικά βλάβη, βελτιώνοντας τη σταθερότητα του συστήματος σε απαιτητικά βιομηχανικά περιβάλλοντα.

Ευέλικτη Διαμόρφωση: Υποστηρίζει διαμορφώσιμες λειτουργίες εισόδου/εξόδου (I/O), επιτρέποντας στα κανάλια να οριστούν ως είσοδος ή έξοδος μέσω ρυθμίσεων λογισμικού ή υλικού, προκειμένου να ικανοποιηθούν οι διάφορες απαιτήσεις εφαρμογών σε συστήματα αυτοματισμού.

Ένδειξη Κατάστασης: Κάθε κανάλι διαθέτει LED ενδείξεων που εμφανίζουν την πραγματική κατάσταση σε χρόνο πραγματικού (παρουσία εισερχόμενου σήματος και επίπεδο εξόδου), επιτρέποντας γρήγορη διάγνωση, μείωση του χρόνου συντήρησης και βελτίωση της λειτουργικής απόδοσης.

Συχνές Ερωτήσεις

Ε: Μπορεί το 1SBP260102R1001 XC08L1 το μονάδα συνδέεται με αισθητήρες NPN ή PNP;
Α: Ο 1SBP260102R1001 XC08L1 σχεδιάζεται συνήθως για να υποστηρίζει είσοδο PNP (ενεργό-υψηλή), δηλαδή XC08L1 ανιχνεύει σήμα +24 V όταν ενεργοποιηθεί ο αισθητήρας. Οι αισθητήρες NPN ενδέχεται να απαιτούν πρόσθετη καλωδίωση ή προσαρμογή διεπαφής, ανάλογα με τη διαμόρφωση του συστήματος.

Ε: Πώς ορίζω τον αριθμό σταθμού για την 1SBP260102R1001 XC08L1 σε ένα δίκτυο CS31;
Απάντηση: Για το 1SBP260102R1001 XC08L1 στην περίπτωση αυτή, η διεύθυνση του σταθμού ορίζεται με το ενσωματωμένο DIP switch που βρίσκεται στην πλευρά ή στο κάτω μέρος της μονάδας. Η διεύθυνση διαμορφώνεται σε δυαδική μορφή (π.χ. 1, 2, 4, 8, κ.ο.κ.) σύμφωνα με τις απαιτήσεις του δικτύου CS31.

Ε: Υπάρχει διαφορά μεταξύ 1SBP260102R1001 XC08L1 και XC08L1-24V;
Α: Δεν υπάρχει ουσιαστική διαφορά λειτουργίας. Το 1SBP260102R1001 XC08L1 λειτουργεί με τυπική συνεχή τάση 24 V. Ωστόσο, ελέγξτε πάντα ότι η καθορισμένη τάση αντιστοιχεί στις απαιτήσεις του συστήματος κατά την αντικατάσταση ή την εναλλακτική επαλήθευση αριθμών εξαρτημάτων.

Ε: Τι σημαίνει εάν η λυχνία «Err» στο 1SBP260102R1001 XC08L1 αναβοσβήνει;
Α: Μια αναβοσβήνουσα λυχνία «Err» στο 1SBP260102R1001 XC08L1 υποδηλώνει συνήθως χρονική καθυστέρηση επικοινωνίας ή εσωτερικό λογικό σφάλμα. Συνιστάται να ελέγξετε την καλωδίωση του διαύλου CS31, την ακεραιότητα των συνδετήρων και την κατάσταση λειτουργίας του κεντρικού σταθμού.

Ε: Το σύστημα AC31 έχει διακοπεί. Τι γίνεται αν το 1SBP260102R1001 XC08L1 μόντουλ αποτύχει;
Α: Παρόλο που η ABB έχει μεταβεί στη σειρά AC500, το 1SBP260102R1001 XC08L1 είναι ακόμη διαθέσιμο μέσω των καναλιών ανταλλακτικών. Για μακροπρόθεσμες λύσεις, συνιστάται η μετανάστευση του συστήματος στη σειρά AC500 με ενσωμάτωση προσαρμογέα CS31, προκειμένου να διασφαλιστεί η συνέχεια λειτουργίας και η ευελιξία αναβάθμισης.
