Übersicht

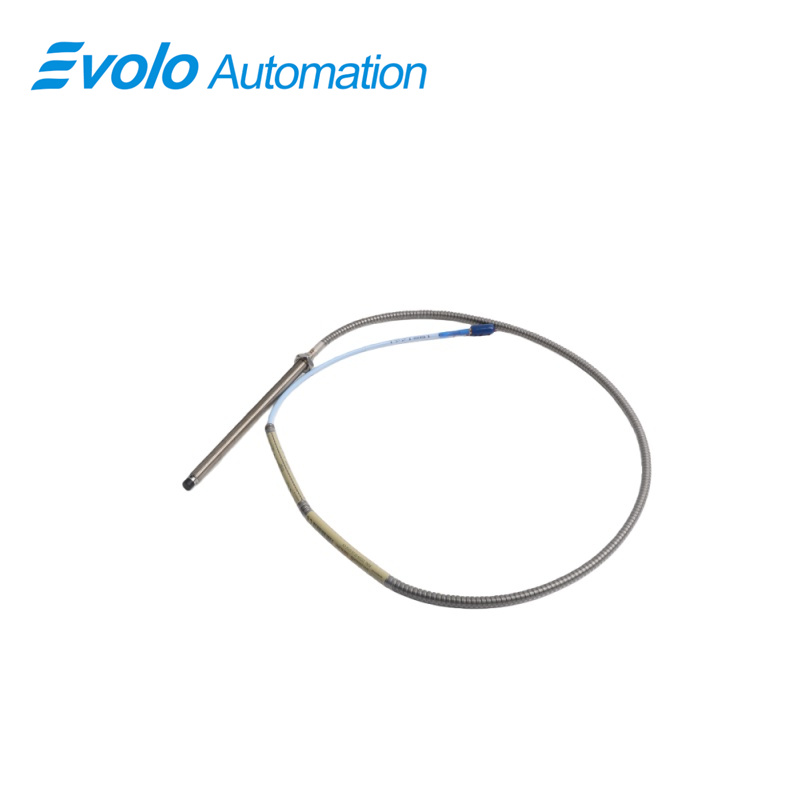

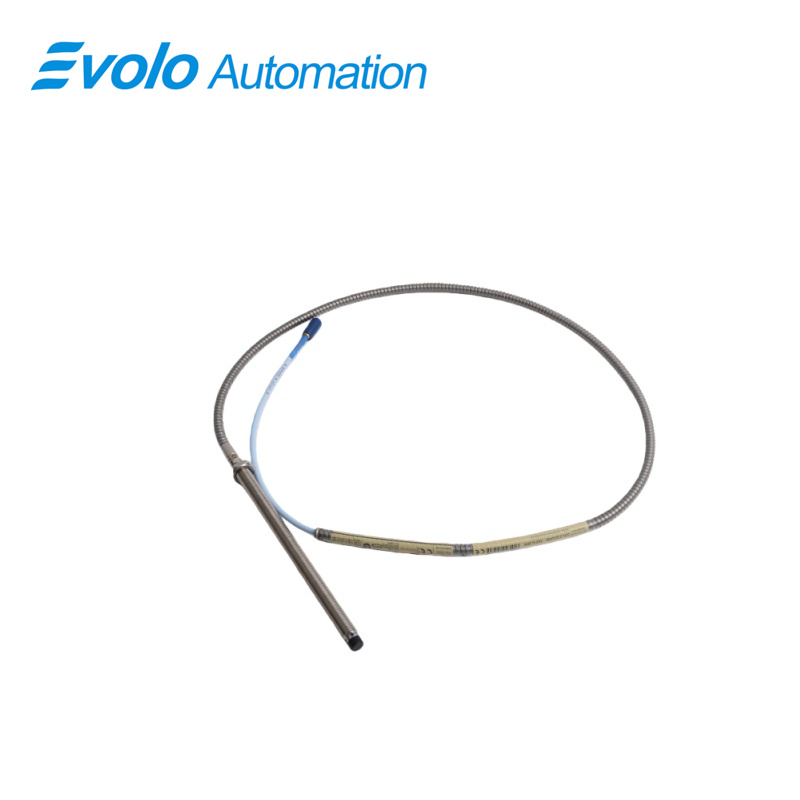

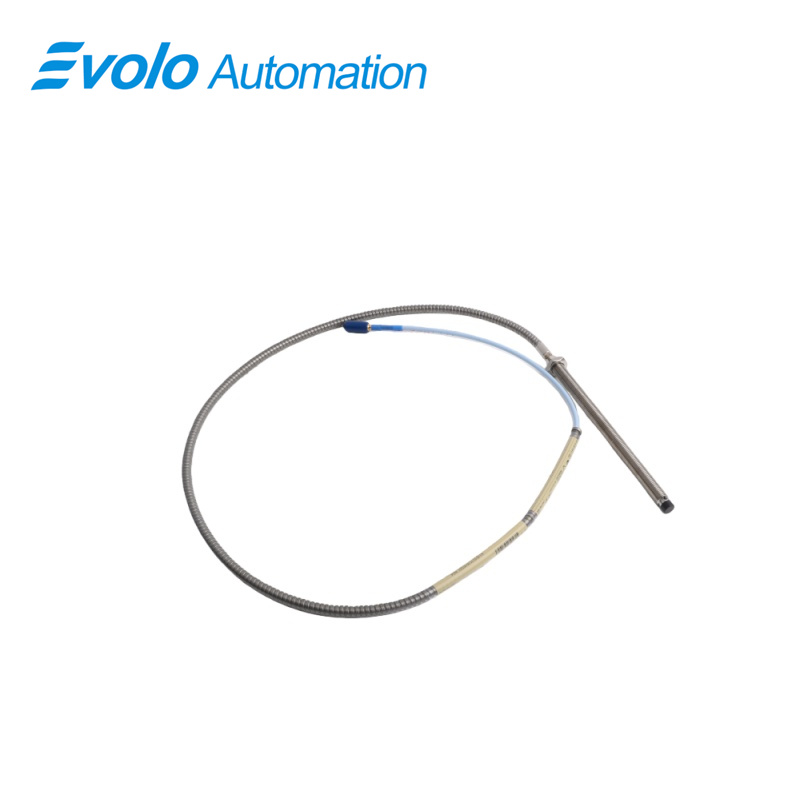

330104-00-16-10-02-05 3300 XL 8 mm Näherungssensoren
Auf einen Blick
Herkunftsort: |
USA |
Markenname: |
Bently Nevada |
Modellnummer: |
330104-00-16-10-02-05 |
Mindestbestellmenge: |
1 |
Verpackungsdetails: |
Original neu, fabrikversiegelt |
Lieferzeit: |
5-7 Tage |
Zahlungsbedingungen: |
T/T |
Lieferkapazität: |
Auf Lager |
PRODUKTOVERSICHT
Beschreibung
Der Bently Nevada 330104-00-16-10-02-05 ist eine spezielle Langgehäusevariante innerhalb der angesehenen 3300 XL-Serie von 8-mm-Näherungsproben, konzipiert für kritische Anwendungen im Maschinenzustandsmonitoring, bei denen die Standardmaße der Sensoren nicht ausreichen. Dieses Modell zeichnet sich durch eine verlängerte Gesamtlänge des Gehäuses von 160 mm (ca. 6,3 Zoll) aus, wodurch die empfindliche Sensorspitze durch dickere Maschinenwände, Isolationsschichten oder Schutzschläuche hindurchreichen kann, um Wellendynamik präzise zu messen. Als hochwertiger Wirbelstrom-Wegsensor erzeugt er eine hochlineare Spannungsausgabe, die direkt proportional zum Abstand zwischen der Sensorspitze und einem leitfähigen Zielobjekt ist, und ermöglicht damit exakte Messungen sowohl dynamischer Vibrationen als auch starrer Positionen bei wesentlichen Anlagen wie Dampfturbinen, Getrieben und großen industriellen Ventilatoren.
Haltbarkeit und Signalintegrität sind zentrale Merkmale des Designs dieses Näherungssensors. Der verlängerte Sondenschaft ist präzisionsgefertigt aus korrosionsbeständigem AISI 303 oder 304 Edelstahl (SST) und bietet so eine hohe mechanische Festigkeit sowie Schutz in rauen industriellen Umgebungen. Die Sensortip ist aus widerstandsfähigem Polyphenylensulfid (PPS) gefertigt, das eine hervorragende Beständigkeit gegenüber chemischer Zersetzung, Feuchtigkeit und Ölen bietet, wie sie häufig in Maschinen-Schmiersystemen vorkommen. Diese robuste Materialkombination gewährleistet zuverlässige Langzeitleistung über einen spezifizierten Temperaturbetriebsbereich von -50 °C bis +101 °C (-65 °F bis +205 °F) und macht den Sensor damit geeignet für Anwendungen in geschlossenen Gehäusen oder Bereichen mit mäßigen Temperatur extremes.
Der 330104-00-16-10-02-05 ist für eine einfache Integration und sicheren Betrieb konzipiert. Er wird mit einem werkseitig integrierten Standardkabel mit einer Gesamtlänge von 1,0 Meter (3,3 Fuß) geliefert, das mit einem zuverlässigen koaxialen Miniatur-ClickLoc-Stecker abgeschlossen ist, der vibrationsfeste Verbindungen ermöglicht. Die Zulassungen durch CSA, ATEX und IECEx zertifizieren ihn für den sicheren Einsatz in explosionsgefährdeten Bereichen, in denen brennbare Gase oder Stäube vorhanden sein können – eine entscheidende Voraussetzung für die Öl- und Gas- sowie chemische Industrie. Dieser Bently-Nevada-Sensor mit definiertem linearen Messbereich von 2 mm, stabilem Ausgangswiderstand von 50 Ω und geringer Versorgungsempfindlichkeit liefert konsistente und genaue Messdaten. Als originalverpackte, fabrikversiegelte Einheit garantiert er volle Kompatibilität mit dem 3300 XL Überwachungssystem und dient als vertrauenswürdige Komponente für prädiktive Wartungsstrategien und robusten Maschinenschutz, insbesondere dort, wo bauliche Gegebenheiten eine Lösung mit verlängertem Reichweitenbedarf erfordern.
Hauptfunktionen
Anwendungen
Diese Sonde eignet sich ideal für die kontinuierliche Überwachung der radialen Vibration von Wellen an großen Turbinen, Kompressoren und Generatoren, bei denen Lagergehäuse oder Gehäusedeckel außergewöhnlich dick sind. Ihre 160 mm lange Gehäusebauform ermöglicht eine feste Montage durch diese massiven Strukturen, wodurch sichergestellt ist, dass die Sondenspitze korrekt im optimalen Abstand zur Wellenoberfläche positioniert ist, um Unwucht, Fehlausrichtung und Lagerfehler mit hoher Präzision zu erkennen.
Ausgestattet mit einem 1,0-Meter-Kabel und Zertifizierungen für den Einsatz in explosionsgefährdeten Bereichen (CSA, ATEX, IECEx) ist dieses Modell ideal für die Integration in umfassende Maschinenschutzsysteme in Raffinerien, petrochemischen Anlagen und Offshore-Plattformen. Die robuste Konstruktion aus Edelstahl und PPS widersteht harten Umgebungen und liefert zuverlässige Eingangssignale für Vibrationsüberwachungsgeräte und Sicherheitsabschaltsysteme, wodurch katastrophale Ausfälle verhindert und die Betriebssicherheit in kritischen Prozessen gewährleistet wird.
Der verlängerte 160 mm lange Körper macht diese Sonde zur ausgezeichneten Wahl für die Messung der axialen (Stoß-) Position bei Geräten mit komplexen internen Geometrien oder bei Montageanforderungen aus größerer Entfernung. Sie kann die minimalen Bewegungen von Stoßbuchsen in mehrstufigen Verdichtern oder großen Pumpen effektiv überwachen und liefert wichtige Daten, um schädigenden Metall-Metall-Kontakt zu verhindern und die Maschinenspielräume für maximale Effizienz zu optimieren.
Offizielle Spezifikationen
Schnellübersicht
|
Zulassungsbehörden-Option: |
CSA-, ATEX-, IECEx-Zulassungen |
|
Option für unverzahnte Länge: |
0 mm |
|
Option für Gesamtkörperlänge: |
160 mm |
|
Gesamtlänge Option: |
1,0 Meter (3,3 Fuß) |
|
Steckverbinder- und Kabeltyp-Option: |
Miniaturkoaxialer ClickLoc-Anschluss, Standardkabel |
|
Abmessungen: |
1,8x1,6x123cm |
|
Gewicht: |
0.20kg |
Technische Daten
|
Betriebstemperaturbereich: |
-50 °C bis +101 °C (-65 °F bis +205 °F) |
|
Linearer Messbereich: |
2 mm (80 mils) |
|
Ausgangswiderstand: |
50 Ω |
|
Versorgungsempfindlichkeit: |
Weniger als 2 mV Änderung der Ausgangsspannung pro Volt Änderung der Eingangsspannung. |
|
Leistung: |
Erfordert -17,5 Vdc bis -30 Vdc |
|
Material der Sensorkopfspitze: |
Polyphenylen-Sulfid (PPS) |
|
Material des Sondengehäuses: |
AISI 303 oder 304 Edelstahl (SST) |
Häufig gestellte Fragen
Was ist die Modellnummer?
Die aufgeführte Modellnummer ist 330104-00-16-10-02-05.
Was ist der Markenname?
Der angegebene Markenname ist Bently Nevada.
Woher stammt das Produkt?
Der angegebene Herkunftsort ist USA.
Welche Verpackungsdetails liegen vor?
Die angegebenen Verpackungsdetails sind Original neu, fabrikversiegelt.
Wie lange ist die Lieferzeit?
Die angegebene Lieferzeit beträgt 5–7 Tage.
Ist dieses Modell verfügbar?
Der angegebene Lieferstatus ist Auf Lager.
Welche Zahlungsbedingungen gelten?
Die angegebenen Zahlungsbedingungen sind Vorkasse.
Kompatibilität und Bestellhinweise
Wettbewerbsvorteil
1. Extended Reach Design für anspruchsvolle Montageszenarien
Die maßgebliche Gesamtlänge des Gehäuses von 160 mm bietet einen einzigartigen Installationsvorteil, da die Sonde tiefe Montagelöcher, dicke Isolierungen oder Schutzbarrieren durchdringen kann, die für Standardlängensonden unzugänglich sind. Dadurch entfällt die Notwendigkeit für maßgeschneiderte Bearbeitungen oder komplexe Adapterkits, was die Installation an Altgeräten oder speziellen OEM-Maschinen, die auf Langhub-Sensoren ausgelegt sind, vereinfacht und sicherstellt, dass die Sensort Spitze exakt an der optimalen Position für präzise Messungen angebracht wird.
2. Für explosionsgefährdete Bereiche zertifiziert mit robustem Industriedesign
Mit den Zulassungen von CSA, ATEX und IECEx bietet diese Sonde eine zertifizierte sichere Lösung für den Einsatz in explosionsfähigen Atmosphären, eine entscheidende Voraussetzung für viele verfahrenstechnische Industrien. In Kombination mit ihrem Edelstahlgehäuse und der chemikalienbeständigen PPS-Spitze gewährleistet sie herausragende Langlebigkeit und Konformität, reduziert Betriebsrisiken und stellt langfristige Zuverlässigkeit in anspruchsvollsten Umgebungen sicher – von Ölraffinerien bis hin zu chemischen Produktionslinien.
3. Optimale Konfiguration für die direkte Systemintegration
Die Kombination aus einem standardmäßigen 1,0-Meter-Integrierten Kabel mit dem Miniatur-ClickLoc-Stecker und einem stabilen 50-Ω-Elektrik-Ausgang gewährleistet eine nahtlose Plug-and-Play-Kompatibilität mit bestehenden 3300 XL- und kompatiblen Überwachungssystemen. Diese optimierte Konfiguration reduziert die Installationszeit, minimiert potenzielle Signalintegritätsprobleme durch unsachgemäße Verkabelung und vereinfacht das Bestandsmanagement für Wartungsteams.
4. Präzisionsleistung in mäßig heißen bis hochtemperaturbelasteten Umgebungen
Entwickelt für zuverlässigen Betrieb von -50 °C bis +101 °C bei geringer Versorgungsempfindlichkeit, behält diese Sonde unter typischen industriellen Betriebsbedingungen innerhalb ihres 2-mm-Messbereichs eine präzise Signallinearität und -stabilität. Diese gleichbleibende Leistung stellt sicher, dass Vibrations- und Positionsdaten zur effektiven Zustandsbewertung und Schutzlogik genau bleiben und eine zuverlässige vorausschauende Wartung ohne Probleme durch Signaldrift unterstützen.
