330104-00-07-10-01-CN 3300 XL 8 mm Näherungssensoren

Überblick

Herkunftsort:	USA
Markenname:	Bently Nevada
Artikelnummer:	330104-00-07-10-01-CN
Mindestbestellmenge:	1
Verpackungsdetails:	Original neu, fabrikversiegelt
Lieferzeit:	5-7 Tage
Zahlungsbedingungen:	T/T
Lieferfähigkeit:	Auf Lager

Ein kurzes Detail

Beschreibung

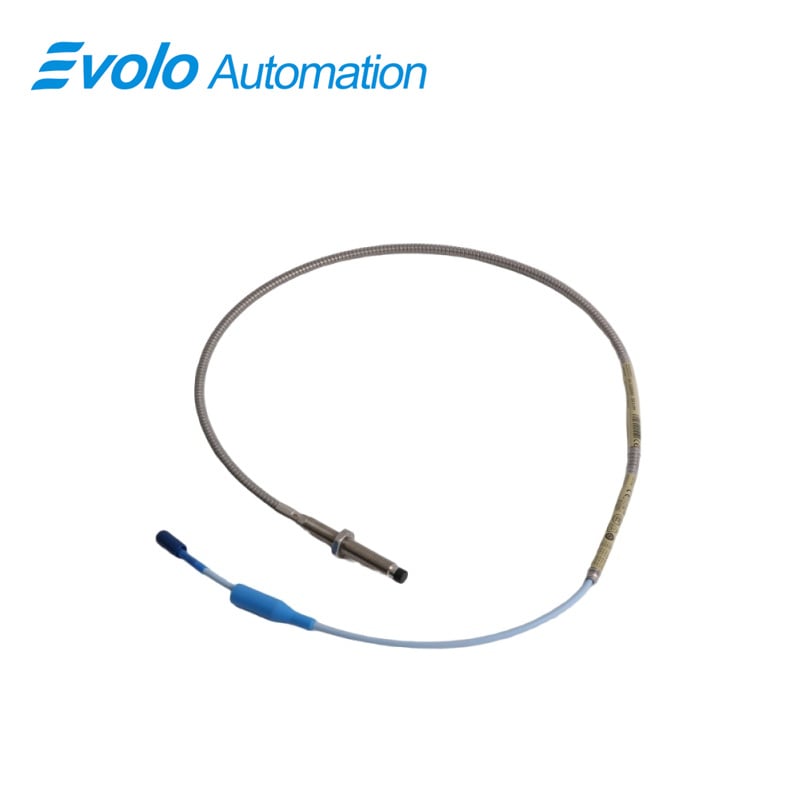

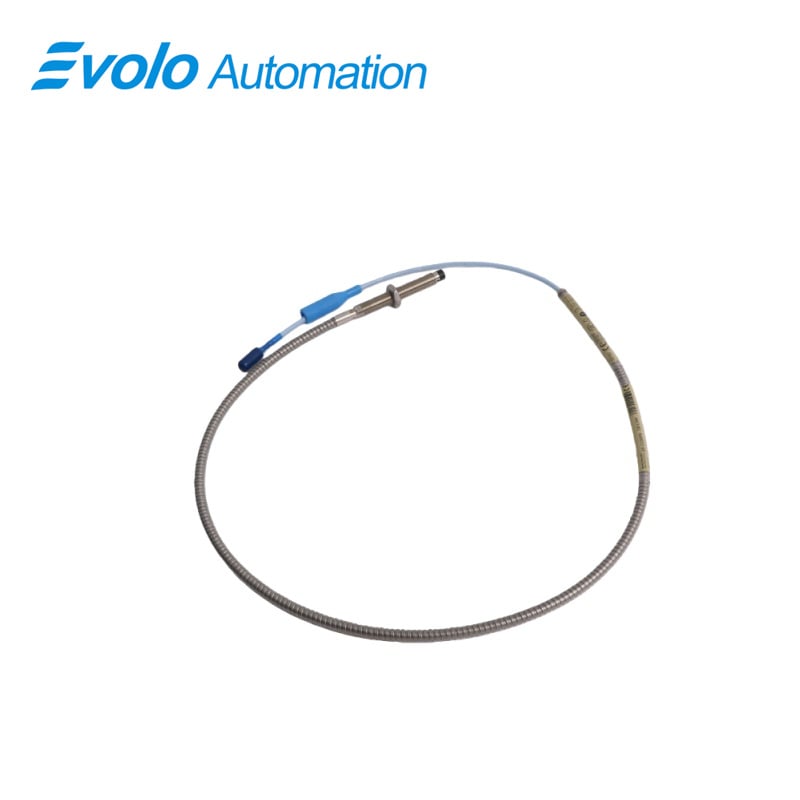

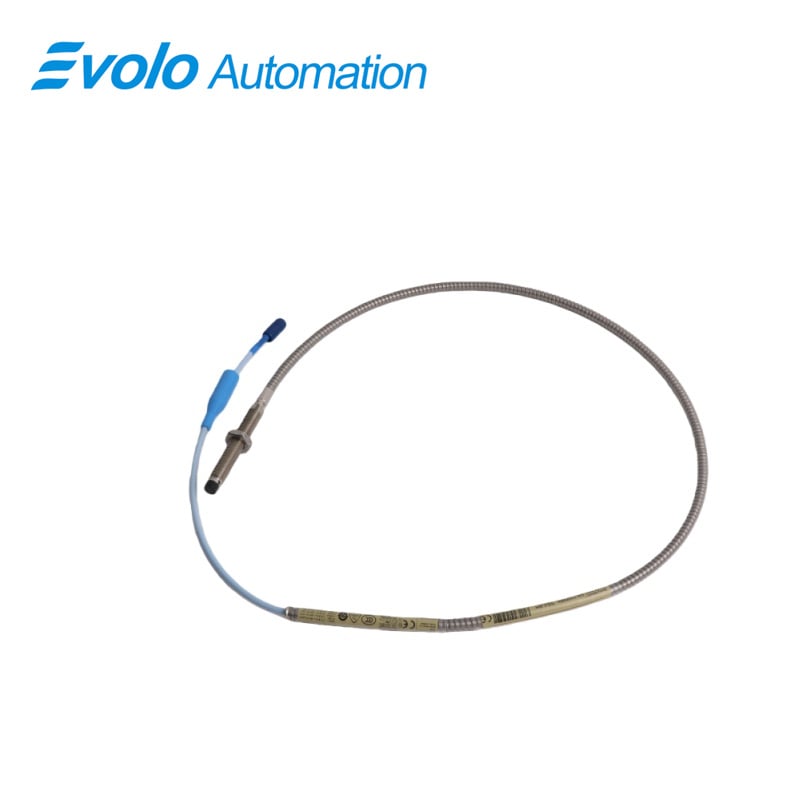

Der 330104-00-07-10-01-CN ist eine hochwertige 3300 XL 8 mm Näherungssonde der Marke Bently Nevada, die als Eckpfeiler in modernen Systemen zum Schutz industrieller Maschinen konzipiert wurde. Diese hochpräzise Näherungssonde nutzt berührungslose Wirbelstromtechnologie, um kontinuierlich und in Echtzeit kritische rotierende Komponenten zu überwachen. Speziell dient die Sonde 330104-00-07-10-01-CN zur Messung von Wellenschwingungen, axialer Position und Drehzahl, indem sie ein lineares Spannungssignal erzeugt, das direkt proportional zum physikalischen Abstand zwischen der Sondenspitze und der leitfähigen Zieloberfläche ist.

Dieses spezifische Modell, die 330104-00-07-10-01-CN 3300 XL 8 mm Näherungsprobe, zeichnet sich durch eine robuste mechanische Konfiguration aus, einschließlich einer Gesamtlänge des Gehäuses von 70 mm und einer unverdrehten Länge von 0 mm, wodurch es ideal für Versenkungseinbauten in dichten Lagergehäusen ist. Mit einer Gesamtlänge von 1,0 Meter (3,3 Fuß) bietet diese Näherungsprobe der 3300 XL-Serie ausreichende Reichweite für lokal begrenzte Verdrahtung. Ein herausragendes Merkmal dieser Version ist der Miniatur-Koaxial-ClickLoc-Stecker mit Steckerschutz, der die Umweltschutzabdichtung erheblich verbessert und unbeabsichtigte Trennungen in stark vibrierenden Bereichen verhindert.

Für die härtesten industriellen Umgebungen konstruiert, enthält die 330104-00-07-10-01-CN eine Prozessspitze aus Polyphenylensulfid (PPS) sowie ein hochwertiges Gehäuse aus AISI 303/304 Edelstahl. Diese Materialien verleihen der Näherungsprobe außergewöhnliche Beständigkeit gegen Öl, Feuchtigkeit und chemische Korrosion.

Anwendungen

Überwachung und Fehlerdiagnose der radialen Vibration Der 330104-00-07-10-01-CN wird hauptsächlich zur kontinuierlichen Überwachung der radialen Vibrationen in Hochgeschwindigkeits-Turbinen, Verdichtern und Kreiselpumpen eingesetzt. Durch die Erfassung kleinster Wellenschwingungen innerhalb seines linearen Messbereichs von 2 mm (80 mils) ermöglicht die Sonde die frühzeitige Erkennung typischer mechanischer Probleme wie Rotorenbalance, Wellenverkantung und Instabilitäten im Schmierfilm der Lager. Diese Echtzeitdaten sind entscheidend für die zustandsabhängige Wartung und verhindern katastrophale Ausfälle von Anlagenteilen.

Achslage (Axialkraft) und Sicherheitsschutz Bei großtechnischen Rotationsmaschinen ist die Überwachung der axialen Kraftrichtung entscheidend, um zu verhindern, dass der Rotor mit dem Ständer oder den Axiallagerflächen in Berührung kommt. Der 330104-00-07-10-01-CN 3300 XL 8 mm Näherungssensor liefert ein äußerst stabiles Gleichspannungssignal, das die statische Wellenposition erfasst. Dadurch kann das Maschinenschutzsystem Warnungen ausgeben oder einen Notabschaltvorgang einleiten, falls sich die Welle aufgrund übermäßiger Belastung oder Lagerabnutzung außerhalb der zulässigen Betriebsgrenzen bewegt.

Phasenreferenz (Keyphasor) und Drehzahlerfassung Dieser Näherungssensor wird häufig als Keyphasor-Sensor eingesetzt, um Taktsignale für die Schwingungsanalyse bereitzustellen. Durch die Erfassung einer Kerbe oder eines Vorsprungs an der rotierenden Welle erzeugt der 330104-00-07-10-01-CN ein einmal pro Umdrehung auftretendes Impulssignal. Dieses Signal ist entscheidend zur Berechnung der Drehzahl, zur Bestimmung von Vektor-Phasenwinkeln sowie zur präzisen Auswuchtung von Rotoren in Kraftwerken und petrochemischen Anlagen.

TECHNISCHE DATEN

Wettbewerbsvorteil

Verbesserte Konnektivität mit integriertem Anschlusschutz Im Gegensatz zu Standardproben verfügt die 330104-00-07-10-01-CN über einen werkseitig installierten Anschlussschutz. Dieser Vorteil stellt sicher, dass die ClickLoc-Verbindung gegen Öl, Feuchtigkeit und Staub abgeschirmt bleibt, wodurch eine Signalverschlechterung verhindert wird und das Trennen nach langfristiger Beanspruchung in rauen industriellen Umgebungen erheblich erleichtert wird.

Spezielles 70 mm Gehäuse für vielseitige Montage Mit einer Gesamtlänge des Gehäuses von 70 mm und einer unverstärkten Länge von 0 mm bietet dieses Modell eine spezifische Geometrie, die tiefere Lagergehäusedurchdringungen ermöglicht, bei denen Gewinde nicht über die gesamte Länge erforderlich sind. Dadurch wird eine stabilere und starrere Montage in kundenspezifisch gestalteten Hülsen ermöglicht und Probleme mit vibrationsbedingtem Signalrauschen gelöst, wie sie häufig bei klobigeren Alternativen auftreten.

Strenge Zertifizierungen für explosionsgefährdete Bereiche (ATEX/IECEx/CSA): Der 330104-00-07-10-01-CN verfügt über umfassende globale Zulassungen durch anerkannte Stellen. Dieser Wettbewerbsvorteil ermöglicht es multinationalen Unternehmen, auf ein einheitliches Sondelmodell für globale Operationen zu standardisieren, da es den strengen Sicherheitsanforderungen für explosionsfähige Atmosphären in Europa, Nordamerika und darüber hinaus genügt.

Geschützte mechanische Langlebigkeit (TipLoc und CableLoc): Bently Nevada's patentierte TipLoc-Gussmethode gewährleistet, dass die PPS-Spitze selbst unter extremen Vakuum- oder Druckbedingungen fest mit dem Edelstahlgehäuse verbunden bleibt. Zusätzlich bietet das CableLoc-Design eine Zugfestigkeit von bis zu 330 N (75 lbf) und reduziert damit erheblich das Risiko, dass das Kabel bei Routinewartungen oder versehentlichem Hängenbleiben aus dem Sondelkörper gerissen wird.

Vollständige API 670-Konformität und Austauschbarkeit: Als authentische 3300 XL-Komponente garantiert diese Sonde 100 % Austauschbarkeit mit anderen XL-Serie-Näherungssensoren und Verlängerungskabeln. Dadurch entfällt die Notwendigkeit einer manuellen Kalibrierung vor Ort, wodurch Arbeitskosten gesenkt werden und die Messgenauigkeit gemäß dem strengen Industriestandard API 670 gewährleistet bleibt.
