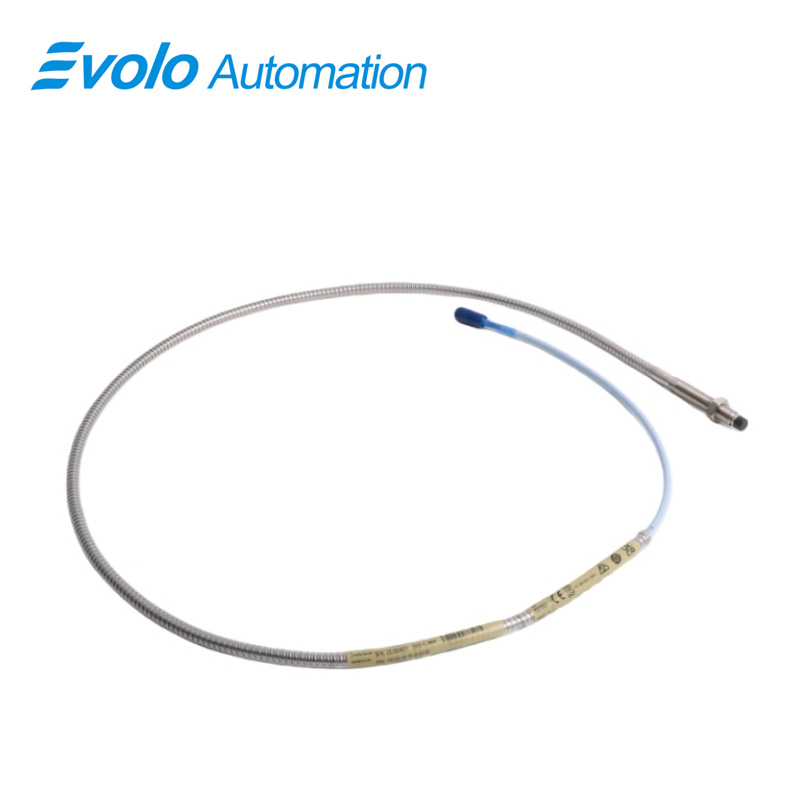

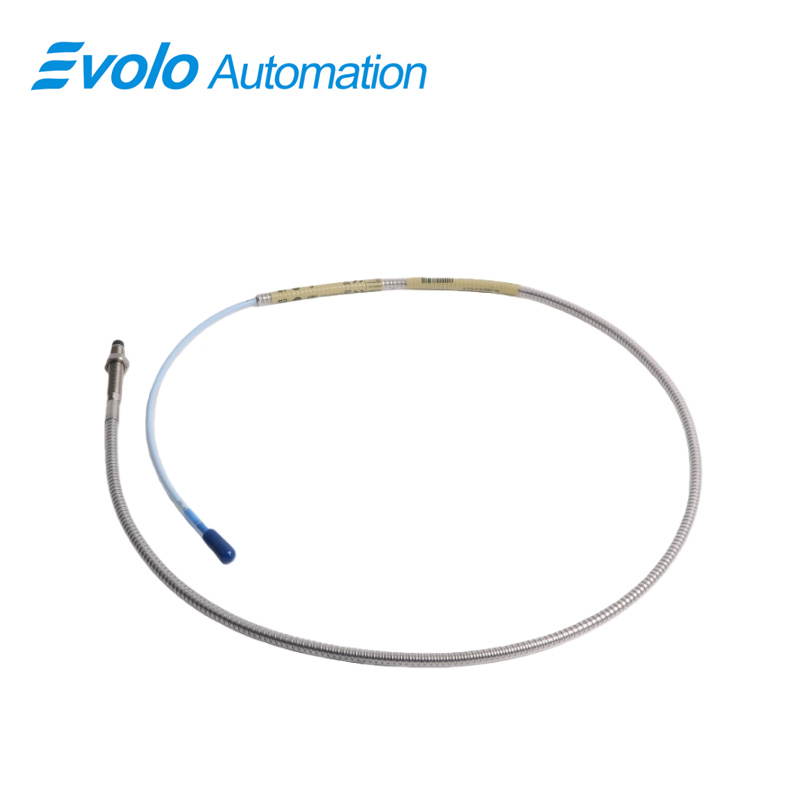

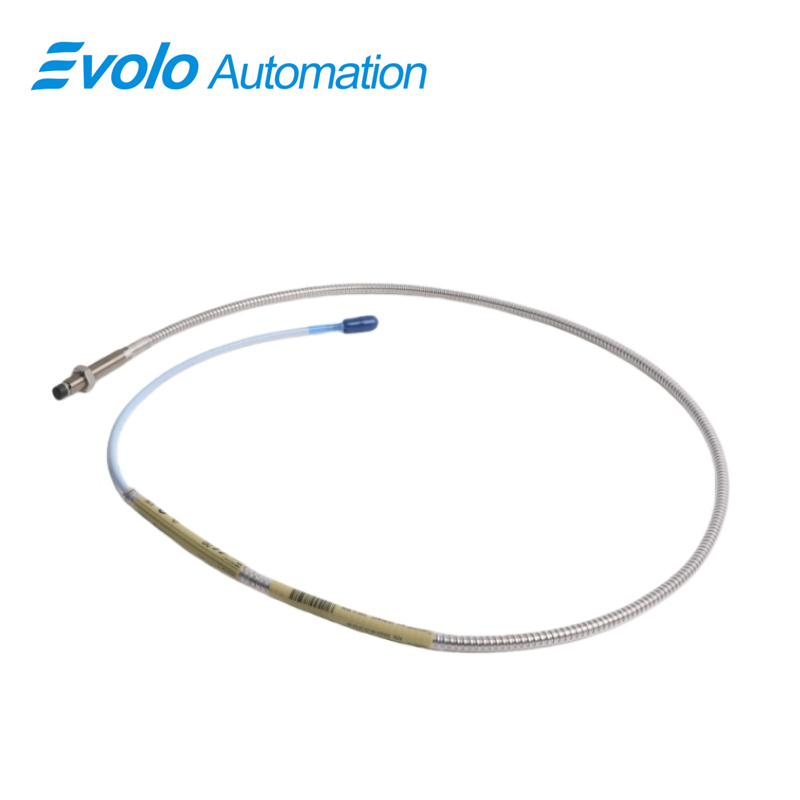

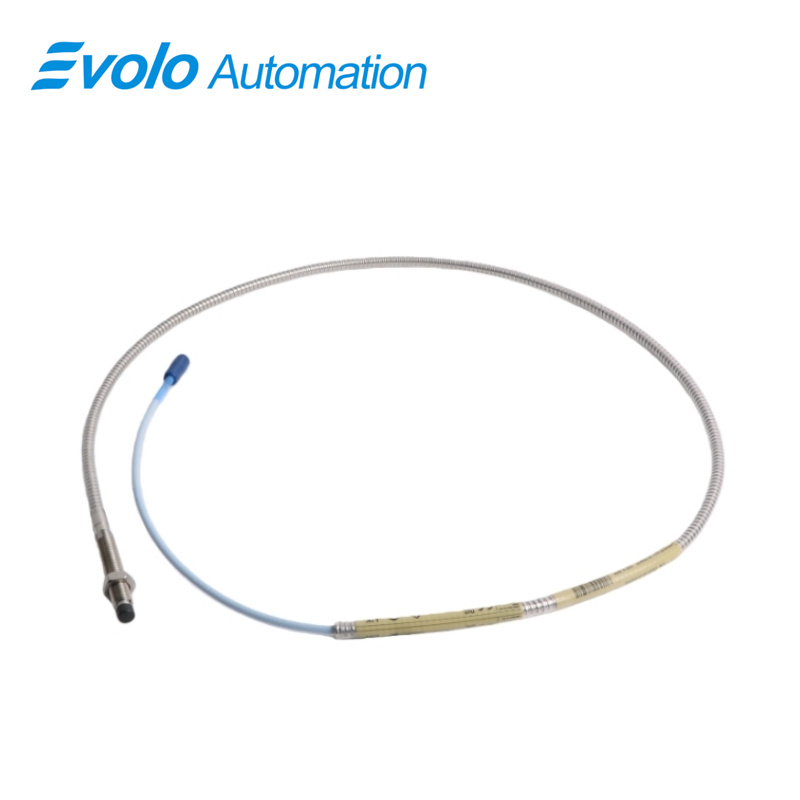

330102-00-20-10-02-00 3300 XL 8 mm Näherungssensoren

Überblick

Herkunftsort:	USA
Markenname:	Bently Nevada
Artikelnummer:	330102-00-20-10-02-00
Verpackungsdetails:	Original neu, fabrikversiegelt
Lieferzeit:	5-7 Tage
Zahlungsbedingungen:	T/T
Lieferfähigkeit:	Auf Lager

Ein kurzes Detail

Beschreibung

Der 330102-00-20-10-02-00 3300 XL 8 mm Näherungssensor ist ein hochpräziser Wirbelstromaufnehmer, der für fortschrittliche industrielle Automatisierung und Maschinenzustandsüberwachung konzipiert ist. Er liefert eine Ausgangsspannung, die direkt proportional zum Abstand zwischen der Sondenspitze und einer leitfähigen Oberfläche ist, und ermöglicht so genaue Messungen sowohl statischer Wellenpositionen als auch dynamischer Vibrationen. Mit einer linearen Messstrecke von 2 mm (80 mil), einem Ausgangswiderstand von 50 Ω und einer Versorgungsempfindlichkeit unter 2 mV pro Volt liefert dieser Sensor präzise und stabile Messwerte, selbst unter extremen Umgebungsbedingungen. Der Sensor verfügt über ein 3/8-24 UNF-Gewinde, eine Gesamtlänge von 2,0 Zoll und eine maximale Gewindestecktiefe von 0,563 Zoll, was eine robuste mechanische Montage ermöglicht. Die patentierte TipLoc-Umspritzung sorgt für eine feste Verbindung zwischen Sondenspitze und Gehäuse, während das CableLoc-Design eine Zugfestigkeit von 330 N (75 lbf) für eine sichere Kabelbefestigung bietet. Optional erhältliche FluidLoc-Kabel verhindern das Austreten von Öl oder anderen Flüssigkeiten. Der Sensor ist betriebsfähig im Temperaturbereich von -52 °C bis +177 °C (-62 °F bis +350 °F) und vollständig abwärtskompatibel mit den 3300-Serie-Bauteilen mit 5 mm und 8 mm, wodurch Systemerweiterungen und Wartungen einfach möglich sind. Ideal für die Überwachung von Vibrationen, die Messung der Wellenposition sowie die Drehzahlmessung mittels Keyphasor bei Turbinen, Kompressoren und rotierenden Maschinen.

Anwendungen

Schwingungserkennung bei Turbinen, Verdichtern und Generatoren unter 2 μm
330102-00-20-10-02-00misst Schwingungsamplituden unterhalb von 2 μm an Turbinen, Verdichtern und Generatoren. Mit einem Sondendurchmesser von 8 mm und einem Ausgang von 50 Ω 330102-00-20-10-02-00ermöglicht automatisierten Systemen, Wartungen einzuplanen, bevor Lager oder Rotoren mechanische Beschädigungen erleiden.

Wellenverdrängungsmessung innerhalb eines linearen Bereichs von 2 mm
Für Pumpen, Motoren und Getriebe 330102-00-20-10-02-00liefert statische und dynamische Wellenverschiebungsanzeigen innerhalb eines Bereichs von 2 mm. Der proportionale Ausgang von 330102-00-20-10-02-00stellt sicher, dass die Wellen ausgerichtet bleiben, wodurch mechanischer Verschleiß während des Dauerbetriebs minimiert wird.

Keyphasor-Ausgang und Drehzahlsignal bis zu 10 kHz
330102-00-20-10-02-00liefert Keyphasor-Ausgänge und Drehzahlsignale bis zu 10 kHz. Diese Signale ermöglichen es automatisierten Steuerungssystemen, Hochgeschwindigkeitswellen in Echtzeit zu überwachen, wobei 330102-00-20-10-02-00die genaue Takthaltung für Prozesssteuer- und Schutzsysteme sicherstellt.

Echtzeit-Überwachung der Lagerbewegung im Journal
In der Nähe von Flüssigkeitsfilmlagern installiert, 330102-00-20-10-02-00überwacht kontinuierlich die Wellenbewegungsmuster. Von erfasste Variationen zeigen Unwucht, Fehlausrichtung oder Schmierstoffverlust an und ermöglichen Wartungsmaßnahmen, bevor eine Beschädigung des Lagers eintritt. 330102-00-20-10-02-00zeigen Unwucht, Fehlausrichtung oder Schmierstoffverlust an und ermöglichen Wartungsmaßnahmen, bevor eine Beschädigung des Lagers eintritt.

Betriebstemperaturbereich von -52°C bis +177°C mit FluidLoc-Kabeloption
330102-00-20-10-02-00funktioniert über einen Temperaturbereich von -52°C bis +177°C. In Kombination mit FluidLoc-Kabeln 330102-00-20-10-02-00verhindert das Eindringen von Flüssigkeiten entlang des Kabelwegs und ermöglicht den Einsatz in petrochemischen Anlagen, Offshore-Plattformen und Kraftwerken für eine kontinuierliche automatisierte Überwachung.

TECHNISCHE DATEN

Wettbewerbsvorteil

Verriegelung von Sonde und Kabel mit einer Zugkraft von 330 N
330102-00-20-10-02-00nutzt TipLoc- und CableLoc-Strukturen, um den Sondenkörper und das Kabel mechanisch mit einer Zugkraft von 330 N miteinander zu verbinden. Diese mechanische Verbindung stellt sicher, dass 330102-00-20-10-02-00bei Installation an Turbinen, Verdichtern und Motoren mit ständiger Vibration fest verankert bleibt und so eine Bewegung der Sonde verhindert, die die Signalausgabe beeinträchtigen könnte.

50 Ω Ausgang für lineares Wegsignal
Die 330102-00-20-10-02-00liefert ein 50 Ω Ausgangssignal, das für die Messung linearer Wegänderungen im Bereich der 8 mm Sonde konzipiert ist. Geringe Empfindlichkeit gegenüber Versorgungsspannungsschwankungen ermöglicht 330102-00-20-10-02-00die Aufrechterhaltung einer proportionalen Signalantwort bei Spannungsänderungen und erfüllt die Anforderungen nach API 670 für die automatisierte Überwachung von Wellenschwingungen und -position.

Ersetzt 3300-Serie 5-mm- und 8-mm-Sonden
330102-00-20-10-02-00kann vorhandene 3300-Serie 5-mm- und 8-mm-Sonden unter Verwendung installierter Verlängerungskabel ersetzen. Dieser Austauschansatz ermöglicht es 330102-00-20-10-02-00überwachungssysteme ohne individuelle Sondenkalibrierung wieder in Betrieb zu nehmen und reduziert so die Wartungszeit bei Ausrüstungs-Upgrades.

Betrieb von -52°C bis +177°C mit Flüssigkeitsblockierkabel
Für raue Prozessumgebungen konzipiert, 330102-00-20-10-02-00arbeitet im Temperaturbereich von -52°C bis +177°C. In Kombination mit FluidLoc-Kabelvarianten 330102-00-20-10-02-00verhindert es das Vordringen von Flüssigkeiten entlang des Kabelwegs und unterstützt die Installation in der Nähe von Öl-, Gas- und chemischen Prozessanlagen.

Einsatz in gefährdeten Automatisierungsbereichen mit optionaler Zulassung
330102-00-20-10-02-00unterstützt optionale Zertifizierungen für den Einsatz in explosionsgefährdeten oder hochriskanten industriellen Bereichen. Diese Zulassungen ermöglichen es 330102-00-20-10-02-00in automatisierten Überwachungs- und Schutzsystemen innerhalb von Raffinerien, Offshore-Plattformen und Stromerzeugungsanlagen installiert zu werden.
