330101-00-77-15-02-05 3300 XL 8 mm Näherungssonde

Überblick

Herkunftsort:	USA
Markenname:	Bently Nevada
Artikelnummer:	330101-00-77-15-02-05
Mindestbestellmenge:	1
Verpackungsdetails:	Original neu, fabrikversiegelt
Lieferzeit:	5-7 Tage
Zahlungsbedingungen:	T/T
Lieferfähigkeit:	Auf Lager

Ein kurzes Detail

Beschreibung

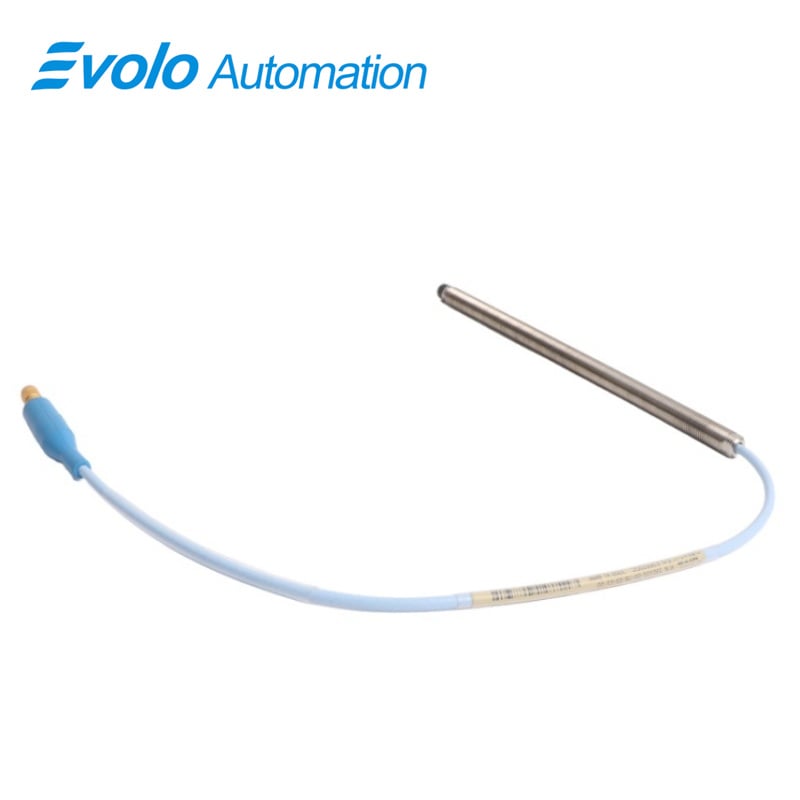

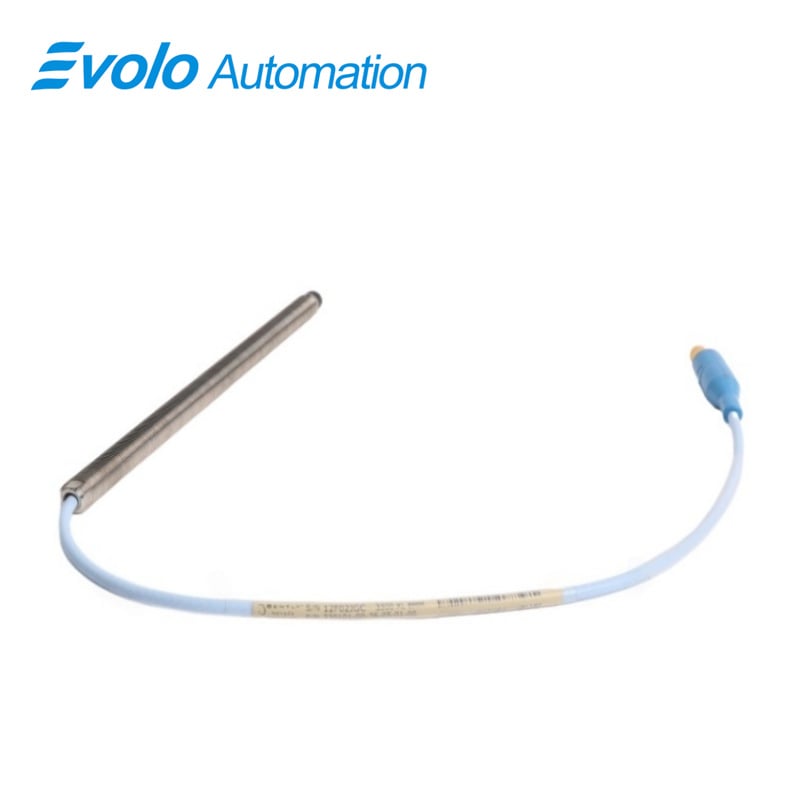

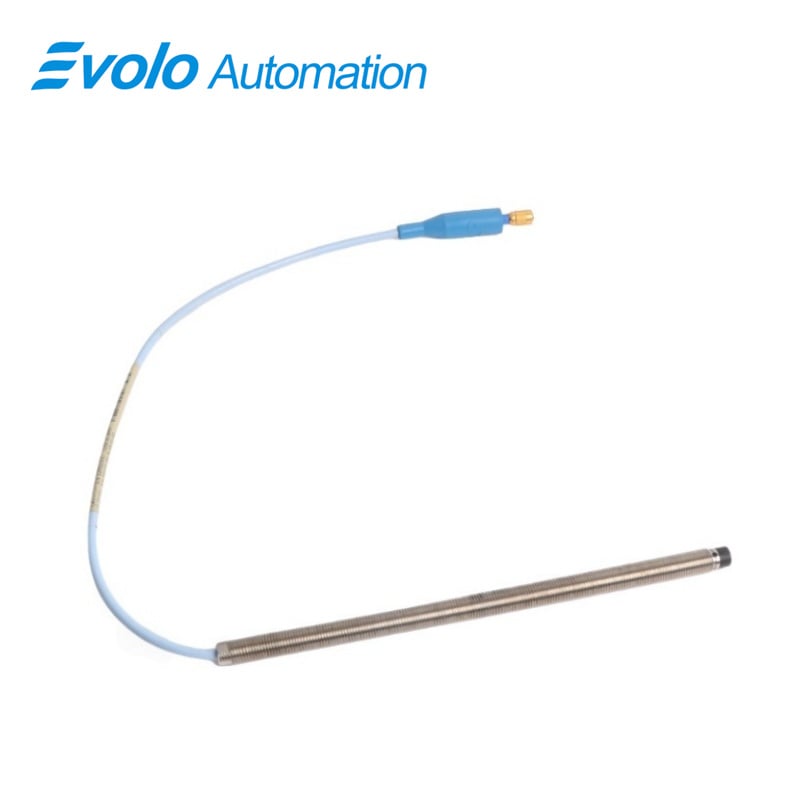

Der 3300 XL 8 mm Näherungssensor (330101-00-77-15-02-05) ist ein hochpräziser Wirbelstromaufnehmer, der für die industrielle Automatisierung, prädiktive Wartung und die Echtzeitüberwachung von rotierenden Maschinen konzipiert ist. Er erzeugt eine Ausgangsspannung, die proportional zum Abstand zwischen der Sondenspitze und einer leitfähigen Oberfläche ist, wodurch genaue Messungen sowohl der statischen Position als auch der dynamischen Vibration ermöglicht werden. Dies macht ihn ideal für Gleitlager, Turbinen, Kompressoren und Pumpen, bei denen Zuverlässigkeit und Präzision entscheidend sind.

Diese Version verfügt über eine Gesamtlänge des Gehäuses von 7,7 Zoll und eine gewindefreie Länge von 0 Zoll, wodurch Installationen ermöglicht werden, bei denen ein längeres Sondengehäuse erforderlich ist. Das 3/8-24 UNF-Feingewinde am Gehäuse gewährleistet eine sichere Montage, während das 1,5 Meter (4,9 Fuß) lange Miniatur-Coaxialkabel mit ClickLoc-Stecker eine nahtlose Integration in Standard-3300 XL Proximitor-Systeme ermöglicht. Die Sonde ist für den Einsatz in explosionsgefährdeten Bereichen gemäß CSA-, ATEX- und IECEx-Zulassungen zertifiziert und arbeitet zuverlässig bei extremen Temperaturen von -52 °C bis +177 °C (-62 °F bis +350 °F).

Zu den wichtigsten technischen Spezifikationen gehören ein linearer Bereich von 2 mm (80 mils), ein Ausgangswiderstand von 50 Ω, eine Versorgungsempfindlichkeit unter 2 mV pro Volt und eine Erweiterungskabelkapazität von 69,9 pF/m, was eine stabile Signalübertragung gewährleistet. Das patentierte TipLoc-Design verstärkt die Verbindung zwischen Sondenspitze und -körper, während die CableLoc-Technologie eine Zugfestigkeit von 330 N (75 lbf) bietet und das Kabel gegen mechanische Belastungen sichert. Optional erhältliche FluidLoc-Kabel verhindern das Eindringen von Öl oder Flüssigkeiten, gewährleisten die Zuverlässigkeit der Sonde und reduzieren den Wartungsaufwand. Vollständig abwärtskompatibel mit den 3300-Serie-5-mm- und 8-mm-Sonden ermöglicht das System problemlose Aufrüstungen ohne Neukalibrierung.

Anwendungen

1. Überwachung der radialen Wellenvibration
Misst radiale Verschiebungen mit einer Genauigkeit von bis zu 2 mm und ermöglicht so die Erkennung von Unwucht, Lagerabnutzung oder Fehlausrichtung bei Turbinen und Verdichtern.

2. Axialpositionserfassung
Überwacht axiale (Stoß-)Bewegungen in Gleitlagern, um Überlastungen zu vermeiden und die optimale Leistung von Pumpen und Turbinen aufrechtzuerhalten.

3. Erzeugung von Keyphasor-Signalen
Liefert eine genaue Phasenreferenz für die Vibrationsanalyse und Rotortragwerksauswuchtung, die für vorausschauende Wartungsprogramme entscheidend ist.

4. Betrieb in explosionsgefährdeten Bereichen
Zertifiziert nach CSA, ATEX und IECEx, ermöglicht einen sicheren Einsatz in Öl-, Gas- und chemischen Umgebungen.

5. Kompakte Installation in beengten Räumen
Die 195 mm lange Sonde passt in enge Einbauflächen und gewährleistet gleichzeitig hohe Messgenauigkeit.

TECHNISCHE DATEN

Wettbewerbsvorteil

1. Zuverlässigkeit bei extremen Temperaturen
Betriebstemperatur von -52 °C bis +177 °C gewährleistet unterbrechungsfreie Leistung in rauen industriellen Umgebungen.

2. Hohe mechanische Haltbarkeit
TipLoc- und CableLoc-Konstruktionen bieten eine Zugfestigkeit von 330 N, sichern das Sondenkabel und verhindern ein Lösen.

3. Präzision und Signalstabilität
Eine Versorgungsempfindlichkeit von weniger als 2 mV pro Volt und ein linearer Bereich von 2 mm sorgen für genaue Schwingungs- und Positions-Messungen.

4. Rückwärtskompatibilität
Kompatibel mit den 3300-Serie-Sonden mit 5 mm und 8 mm, wodurch eine nahtlose Integration und Aufrüstung ohne Justierung am Prüfstand ermöglicht wird.

5. Flüssigkeitsschutz
Optionale FluidLoc-Kabel verhindern das Eindringen von Öl oder Prozessflüssigkeiten in die Sonde und schützen so die Sonde und die Maschinen, während Ausfallzeiten minimiert werden.
