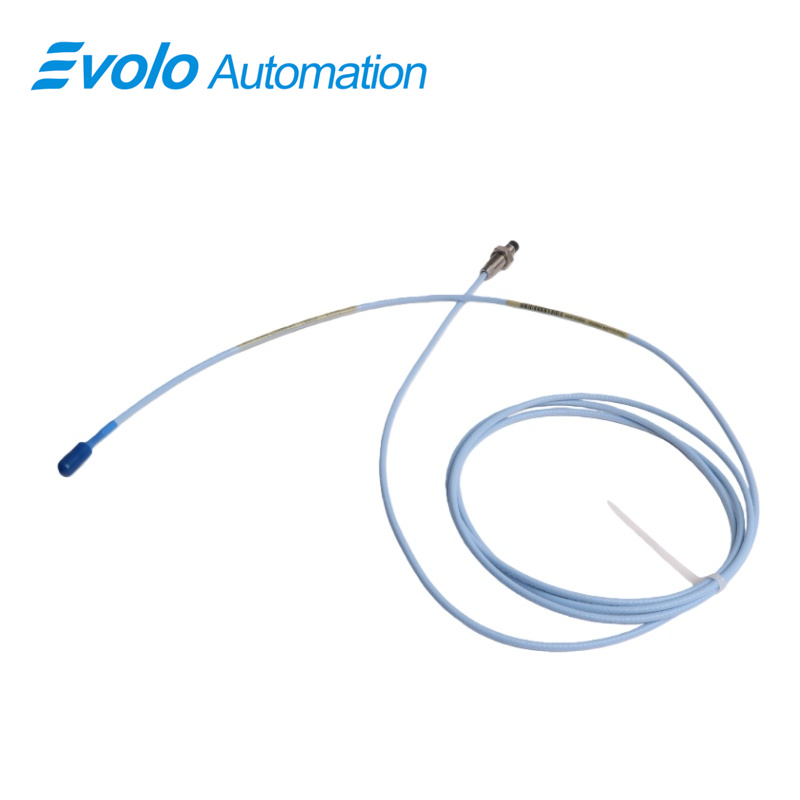

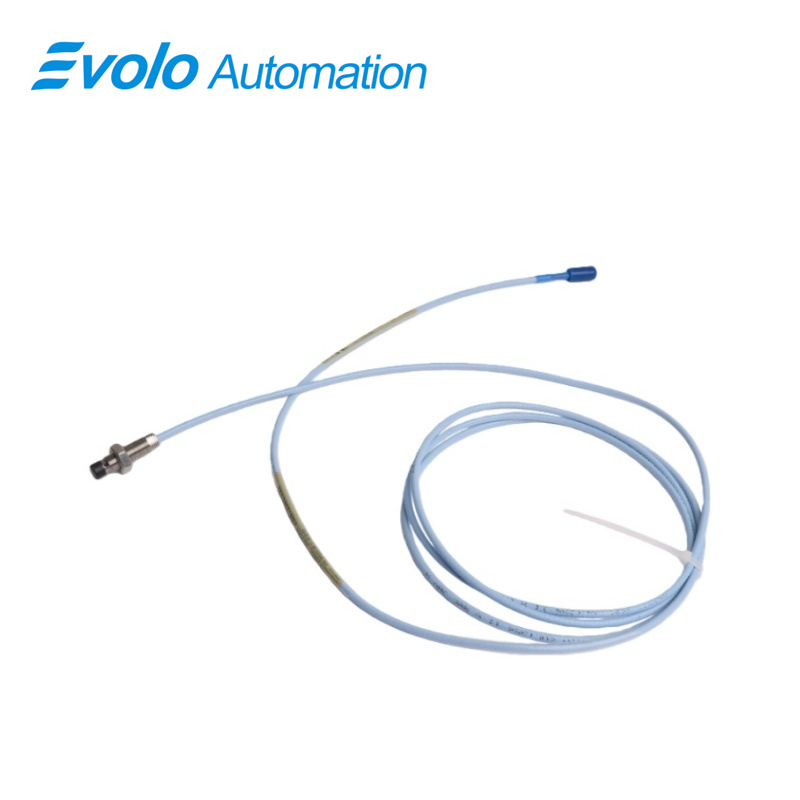

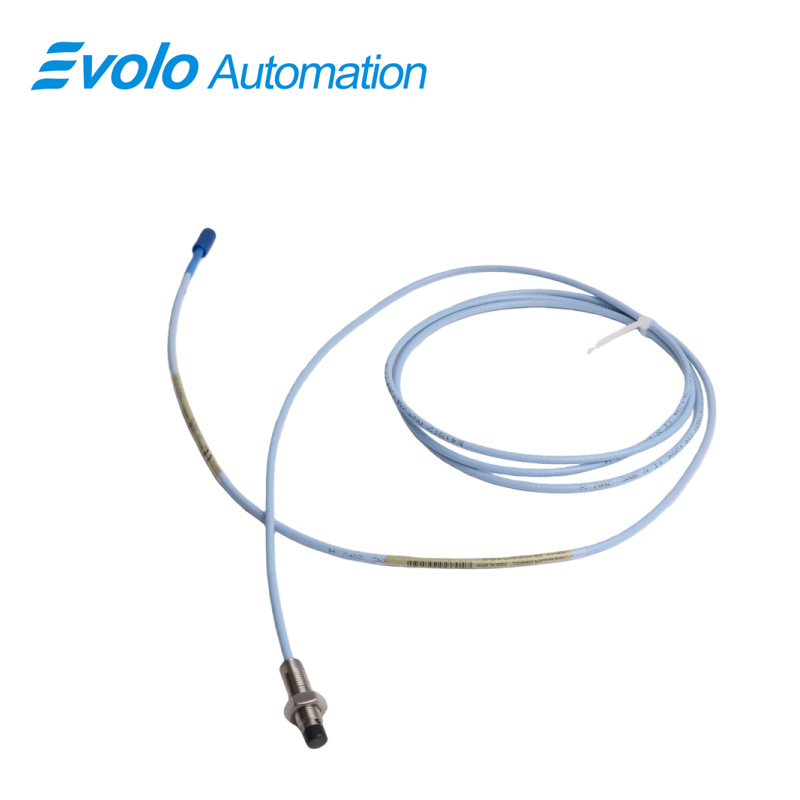

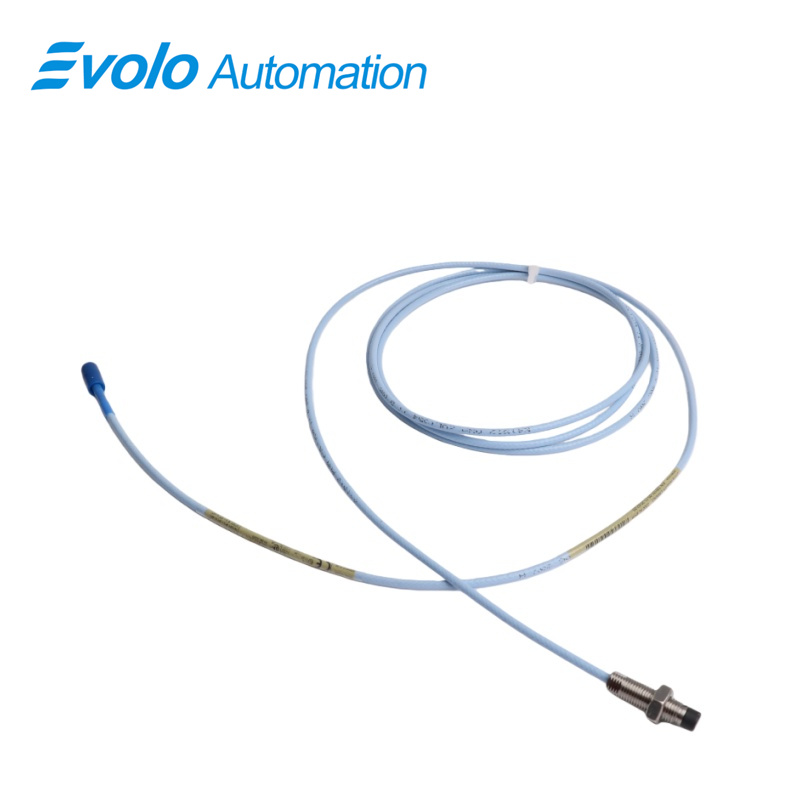

330101-00-11-20-02-05 3300 XL 8 mm Näherungssonden

Überblick

Herkunftsort:	USA
Markenname:	Bently Nevada
Artikelnummer:	330101-00-11-20-02-05
Verpackungsdetails:	Original neu, fabrikversiegelt
Lieferzeit:	5-7 Tage
Zahlungsbedingungen:	T/T
Lieferfähigkeit:	Auf Lager

Ein kurzes Detail

Beschreibung

Der 330101-00-11-20-02-05 3300 XL 8 mm Näherungssensor ist ein hochpräziser Wirbelstrom-Wandler, der für fortschrittliche industrielle Automatisierung und Maschinenüberwachung konzipiert wurde. Dieser Sensor wandelt Wegänderungen in eine Ausgangsspannung um, die direkt proportional zum Abstand zwischen Sensorkopf und einem leitfähigen Zielobjekt ist, wodurch genaue Messungen sowohl der statischen Position als auch dynamischer Vibrationen ermöglicht werden. Mit einer kompakten Gehäuselänge von insgesamt 1,1 Zoll und einer verlängerten Gesamtkabellänge von 2,0 Metern eignet er sich für flexible Installationen in beengten oder komplexen Automatisierungssystemen. Der Miniatur-Coaxial-Stecker vom Typ ClickLoc mit einer Erweiterungskapazität von 69,9 pF/m gewährleistet störarmes und zuverlässiges Signalübertragungsverhalten, während das 3/8-24 UNF-Gewindegehäuse mit einer maximalen Eingriffslänge von 0,563 Zoll eine sichere Montage ermöglicht. Mit einem weiten Temperaturbereich von -52 °C bis +177 °C (-62 °F bis +350 °F) bietet dieser Sensor stabile Leistung, minimale Versorgungsempfindlichkeit (<2 mV pro Volt) und einen Ausgangswiderstand von 50 Ω. Vollständig konform mit den API-670-Standards ermöglicht der 3300 XL 8 mm Sensor den nahtlosen Austausch mit XL- sowie Standard-Komponenten der 3300-Serie. Durch patentierte TipLoc- und CableLoc-Konstruktionen wird die Verbindung zwischen Sensorkopf und Kabel verstärkt, was eine Zugfestigkeit von 330 N (75 lbf) gewährleistet, während der optionale FluidLoc-Schutz das Austreten von Schmierstoffen verhindert und ihn somit ideal für Ölfilm-Lagersysteme, Schwingungsüberwachung, Drehzahlerfassung und Keyphasor-Referenzanwendungen in automatisierten und gefährlichen Umgebungen macht.

Anwendungen

1. Dynamische Schwingungsüberwachung
Erkennt präzise Schwingungsamplituden von nur 2 µm an Hochgeschwindigkeitsmaschinen wie Turbinen, Kompressoren und Pumpen, wodurch vorausschauende Wartung ermöglicht wird.

2. Wellenposition und Ausrichtungssteuerung
Liefert genaue statische Messungen für radiale Verschiebung und Wellenlaufabweichung und hält die Ausrichtung innerhalb von ±2 mm aufrecht, um einen zuverlässigen automatisierten Betrieb sicherzustellen.

3. Erzeugung von Drehzahlsignalen und Keyphasor-Referenzsignalen
Stellt hochwertige Signale für die Drehzahlüberwachung und Synchronisation bei Gasturbinen und Dampfturbinen bereit und unterstützt damit Automatisierung und Prozesssteuerung.

4. Maschinenüberwachung gemäß API 670-Standard
Stellt sicher, dass Schwingungs- und Positions-Messungen die strengen Anforderungen des American Petroleum Institute erfüllen, was für Anwendungen in der Energieerzeugung sowie in petrochemischen Anlagen und Raffinerien entscheidend ist.

5. Einsatz in explosionsgefährdeten industriellen Umgebungen
CSA-, ATEX- und IECEx-Zulassungen ermöglichen einen sicheren Betrieb in explosionsfähigen oder entzündbaren Atmosphären, ohne die Messgenauigkeit zu beeinträchtigen.

TECHNISCHE DATEN

Wettbewerbsvorteil

Breiter Betriebstemperaturbereich: -52 °C bis +177 °C
Die 3300 XL 8 mm Näherungssonde funktioniert zuverlässig in extremen Umgebungen von -52 °C bis +177 °C und eignet sich daher ideal für Hochtemperatur-Turbinen, Kompressoren und Motoren in industriellen Automatisierungssystemen.

Zugfestigkeit von TipLoc und CableLoc: 330 N
Ausgestattet mit patentierten TipLoc- und CableLoc-Konstruktionen hält die Sonde einer Zugkraft von bis zu 330 N stand und gewährleistet, dass Kabel und Sondenspitze während vibrationsintensiver Betriebszustände sicher befestigt bleiben, wodurch Ausfallzeiten in automatisierten Maschinen reduziert werden.

Kompatibilität mit XL- und 3300-Serie-Komponenten
Die 3300 XL 8 mm Näherungssonde arbeitet nahtlos mit XL- und Standard-3300-Serie-Sonden, Verlängerungskabeln und Proximitor-Sensoren zusammen. Dies ermöglicht einen schnellen Austausch und vereinfacht das Bestandsmanagement für industrielle Automatisierungsanlagen.

Präzise Spalt-zu-Spannungsausgabe: <2 mV/V
Die Sonde weist eine Ausgabeschwankung von weniger als 2 mV pro Volt Eingangsspannung auf und liefert damit genaue Spalt-zu-Spannungs-Messungen, die für die Überwachung von Vibrationen, die Erfassung von Rotorenverschiebungen und automatisierte Regelrückmeldungen entscheidend sind.
