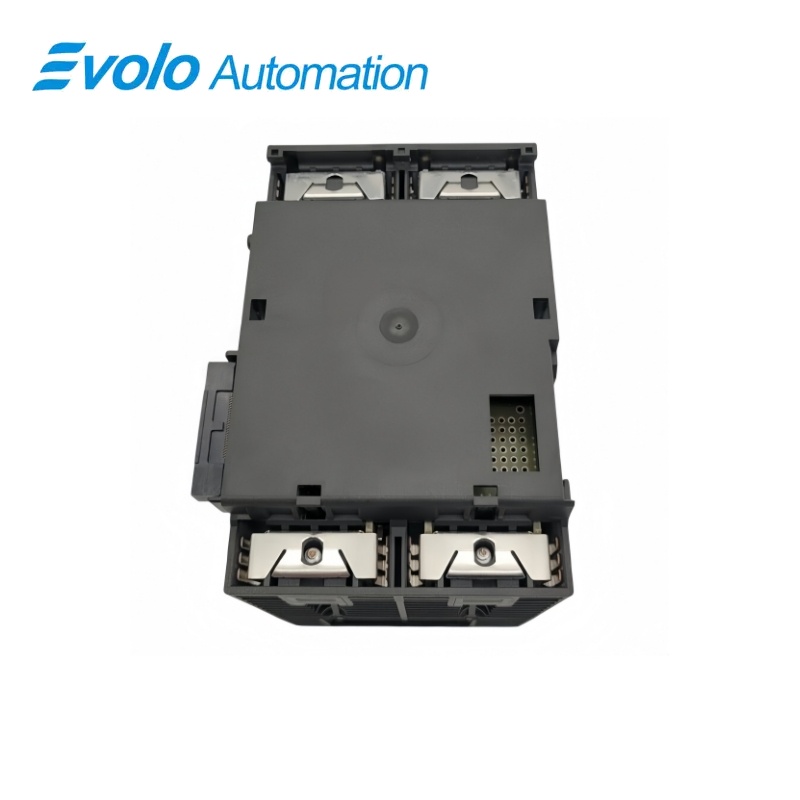

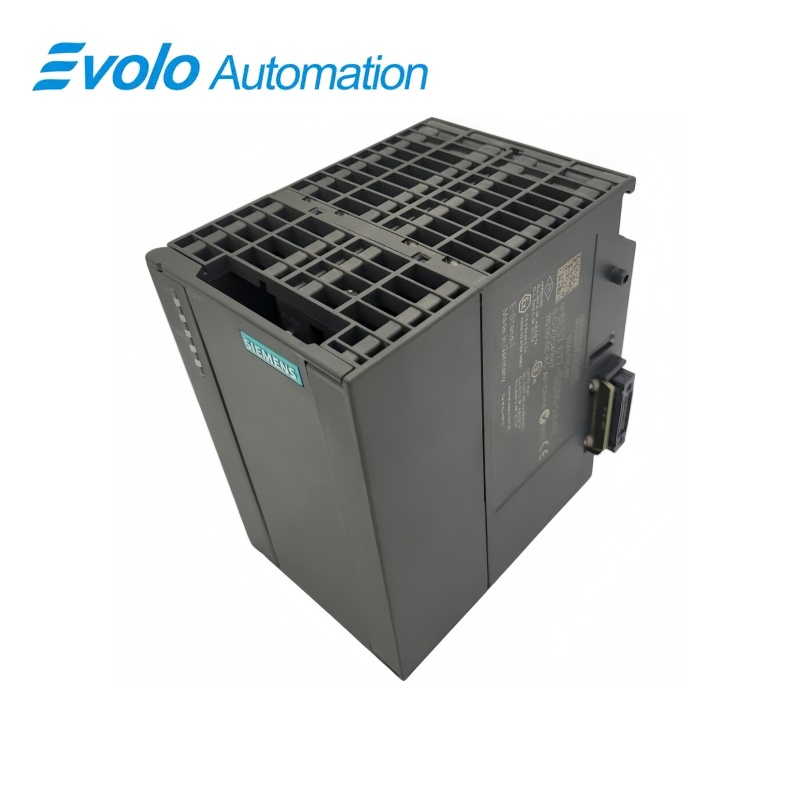

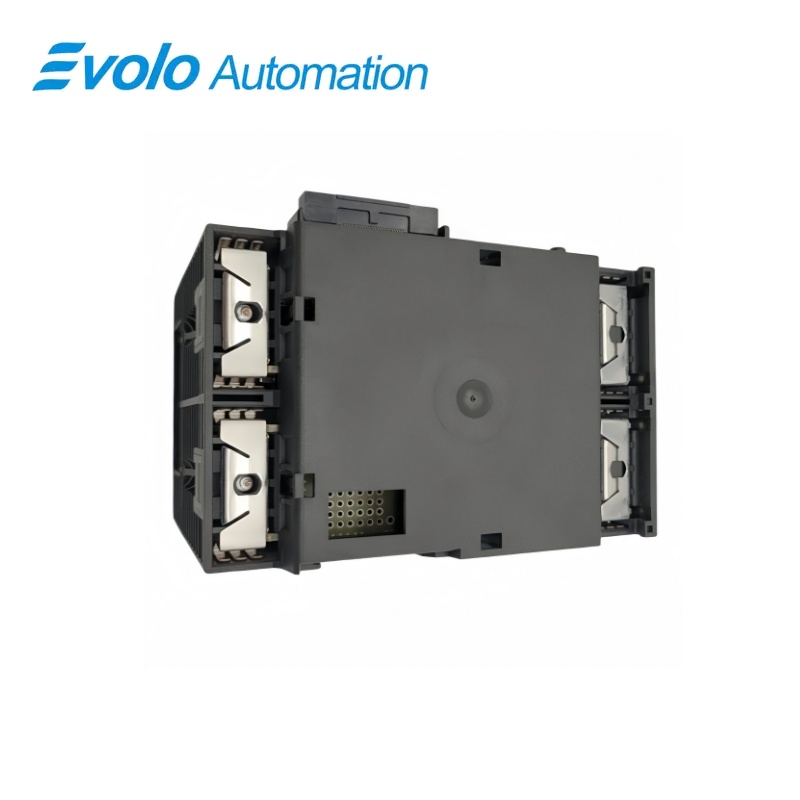

Siemens SIMATIC S7-mEC EM PC Udvidelsesmodul 6ES7677-1DD50-2AA0
Producent: Siemens
Tilstand: helt ny
Leveringstid: på lager
Oprindelsesland: Tyskland
Garanti: 12 måneder
E-mail: [email protected]
whatsApp: +86-18150117685
- Oversigt
- Produktoversigt
- Nøglefunktioner
- Officielle specifikationer
- Ofte stillede spørgsmål
- Kompatibilitet og bestillingsnoter
- Mest solgte modeller
- Anbefalede produkter
Oversigt
SIEMENS · SIMATIC S7-mEC
6ES7677-1DD50-2AA0 SIMATIC S7-mEC EM PC udvidelsesmodul
SIMATIC S7-mEC EM PC-udvidelsesmodulet leverer CompactFlash- og SD/MMC-lagerplads, DVI-I-, seriel-, USB- og Gigabit Ethernet-grænseflader i et IP20-kabinet.
På et blik
| Mærke | Siemens |
|---|---|
| Model | 6ES7677-1DD50-2AA0 |
| Produkttype | PC-udvidelsesmodul |
| Kernefunktion | Tilføjer PC-grænseflader, udskifteligt lager og Gigabit Ethernet til en S7-mEC-station |
| Ansøgning eller kompatibel serie | SIMATIC S7-mEC modulære indlejrede styresystemer |
Præcis identifikation
Jævnfør 6ES7677-1DD50-2AA0 tegn for tegn og bekræft den fuldstændige betegnelse SIMATIC S7-mEC EM PC udvidelsesmodul.
Grænsefladeanordning
Bekræft den monterede strømforsyning, porte, felttilslutninger og påkrævede tilbehørsdele, inden udskiftningen tilsluttes.
Konfigurationskontrol
Bevar det godkendte ingeniørprojekt, netværksparametrene og applikationsdataene, som det monterede system bruger.
Produktoversigt
SIMATIC S7-mEC EM PC-udvidelsesmodulet leverer CompactFlash- og SD/MMC-lagerplads, DVI-I-, seriel-, USB- og Gigabit Ethernet-grænseflader i et IP20-kabinet.
DVI-I-, RS-232-, USB- og Ethernet-grænseflader udvider den indlejrede controller. Pladser til CompactFlash og SD/MMC understøtter applikations- og service-medier. Indikatorer for ON og CARD giver lokal status for drift og lagerplads.
Nøglefunktioner
Udvidelse af PC-grænseflade
DVI-I-, RS-232-, USB- og Ethernet-grænseflader udvider den indlejrede controller.
Udskifteligt lager
CompactFlash- og SD/MMC-slots understøtter applikations- og service-medier.
Integrerede diagnostikfunktioner
ON- og CARD-indikatorer viser lokal drifts- og lagerstatus.
Officielle specifikationer
| Hardwareversion | 01 |
|---|---|
| Indgangsstrøm til udvidelsesbus | 580 mA |
| Typisk effekttab | 9 W |
| Maksimal effekttab | 14 W |
| Lager-slots | CompactFlash og SD/MMC |
| Visningsinterface | 1 × DVI-I |
| Seriegrænseflade | 1 × V.24 / RS-232 |
| USB-grænseflader | 2 × USB 2.0 High Speed |
| USB-indlæsning | Maksimalt 500 mA pr. grænseflade |
| Ethernet-grænsefladen | 10/100/1000 Mbit/s RJ45 |
| Statusindikatorer | ON-LED og KORT-LED |
| Beskyttelsesgrad | IP20 |
| Driftstemperatur | 0 til +50 °C |
| Opbevarings- og transporttemperatur | -40 til +70 °C |
| Mål | 80 × 125 × 115 mm |
| Ca. vægt | 0,4 kg |
Ofte stillede spørgsmål
Hvilken styringsfamilie accepterer 6ES7677-1DD50-2AA0?
Det er en udvidelsesmodul til SIMATIC S7-mEC-modulære indlejrede kontrollere.
Hvilke udskiftelige medier kan bruges sammen med 6ES7677-1DD50-2AA0?
Modulet indeholder pladser til CompactFlash samt SD- eller MMC-medier.
Kan en monitor tilsluttes direkte til 6ES7677-1DD50-2AA0?
Ja; modulet indeholder én DVI-I-displaygrænseflade.
Hvilke serviceperifere kan tilsluttes 6ES7677-1DD50-2AA0?
To USB 2.0-porte understøtter kompatible perifere enheder inden for den angivne strømgrænse.
Støtter 6ES7677-1DD50-2AA0 Gigabit Ethernet?
Ja; RJ45-porten understøtter drift ved 10, 100 og 1000 Mbit/s.
Hvilket temperaturområde gælder under driften af 6ES7677-1DD50-2AA0?
Brug den ved en temperatur mellem 0 og 50 grader Celsius.
Hvad skal sikkerhedskopieres før udskiftning af 6ES7677-1DD50-2AA0?
Gem styreenhedens data, netværksindstillinger og indholdet af eventuelle udskiftelige lagermedier.
Kompatibilitet og bestillingsnoter
Kompatibilitetskontrolliste
- Bekræft, at værten er en kompatibel SIMATIC S7-mEC-station.
- Tag højde for udvidelsesbus-belastningen og den tilsluttede USB-strøm.
- Sikkerhedskopier indholdet på CompactFlash- eller SD/MMC-kortet samt Ethernet-indstillingerne, før udskiftning.
