Siemens SIMATIC HMI MTP1200 Unified Basic Panel 6AV2123-3MB32-0AW0
Producent: Siemens
Tilstand: helt ny
Leveringstid: på lager
Oprindelsesland: Tyskland
Garanti: 12 måneder
E-mail: [email protected]
whatsApp: +86-18150117685
- Oversigt
- Produktoversigt
- Nøglefunktioner
- Officielle specifikationer
- Ofte stillede spørgsmål
- Kompatibilitet og bestillingsnoter
- Mest solgte modeller
- Anbefalede produkter
Oversigt
SIEMENS · SIMATIC HMI Unified Basic Panels

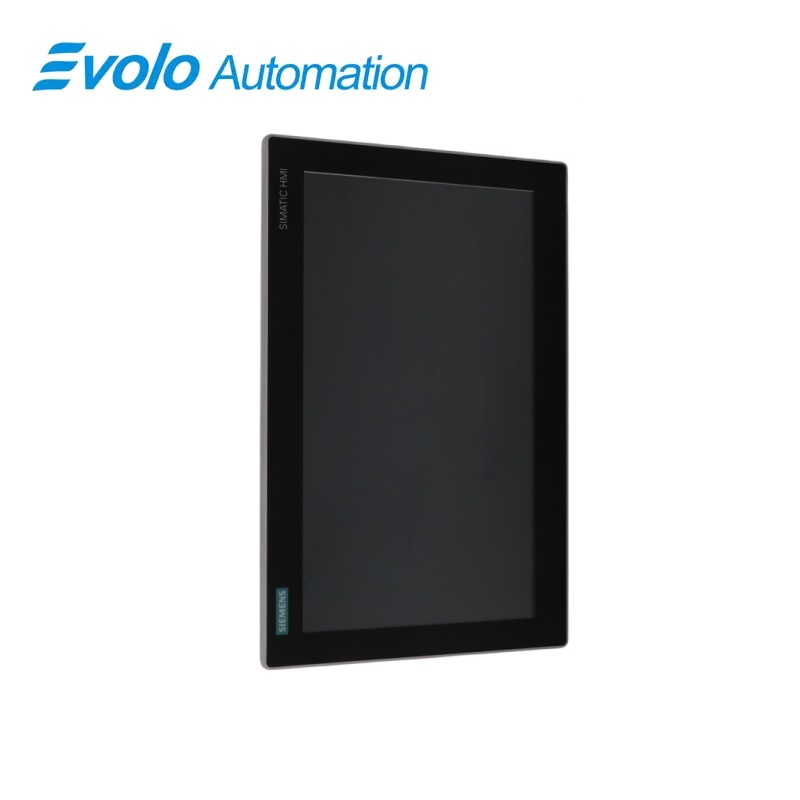

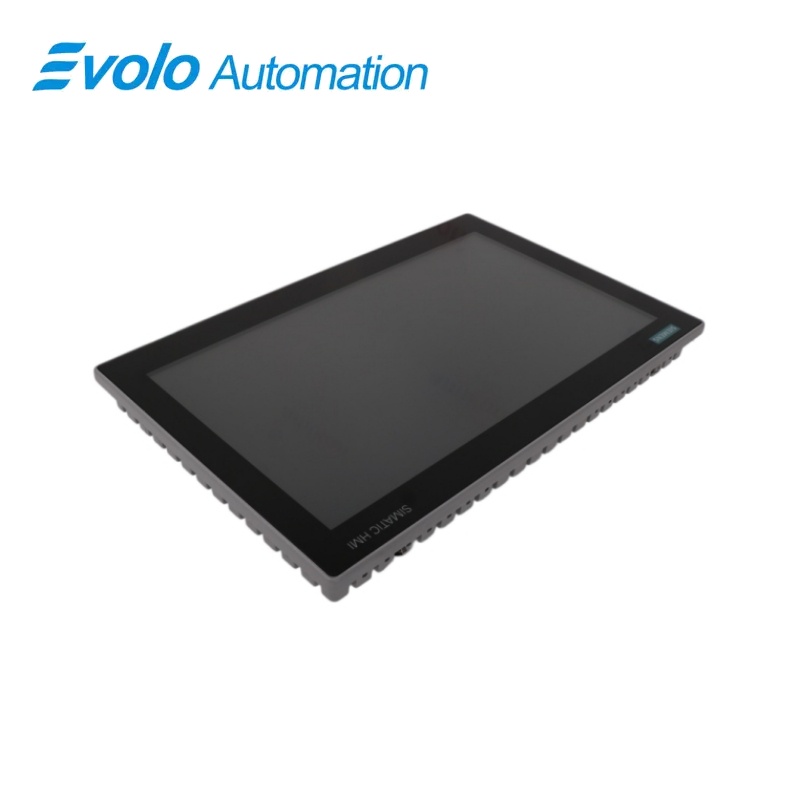

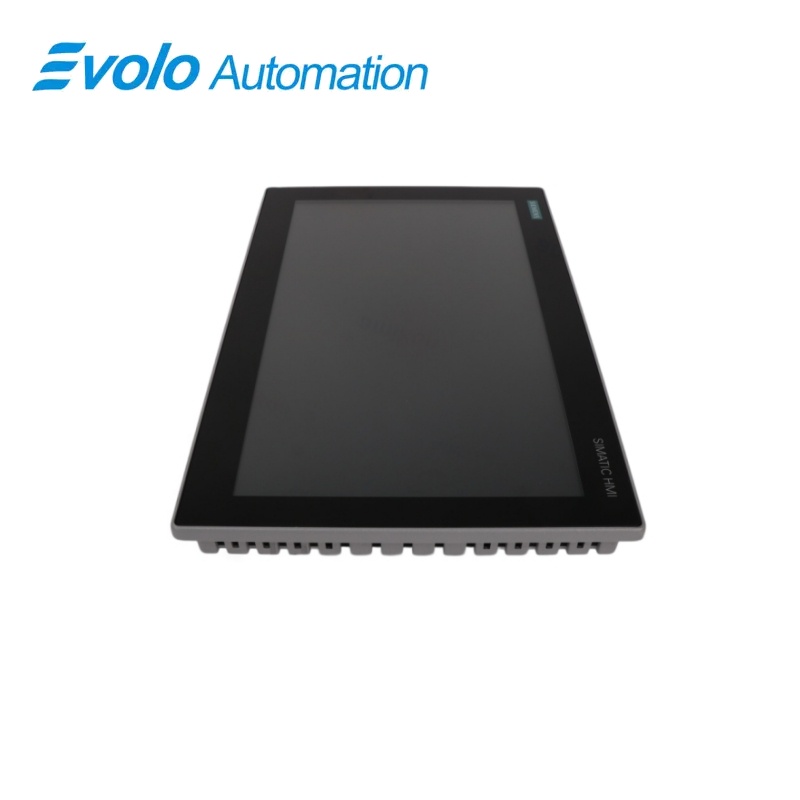

6AV2123-3MB32-0AW0 SIMATIC HMI MTP1200 Unified Basic Panel
SIMATIC HMI MTP1200 Unified Basic er et 12,1-toms multi-touch-panel med opløsning på 1280 × 800, PROFINET-kommunikation og konfigurationsunderstøttelse fra WinCC Unified Basic V18 Update 3.
På et blik
| Mærke | Siemens |
|---|---|
| Model | 6AV2123-3MB32-0AW0 |
| Produkttype | 12,1-toms multi-touch Unified Basic Panel |
| Kernefunktion | Giver bredskærmsmaskinvisualisering og multi-touch-brugerbetjening |
| Ansøgning eller kompatibel serie | SIMATIC-systemer konstrueret med WinCC Unified Basic V18 Update 3 eller nyere |
Præcis identifikation
Jævnfør 6AV2123-3MB32-0AW0 bogstav for bogstav og bekræft den fuldstændige betegnelse SIMATIC HMI MTP1200 Unified Basic Panel.
Grænsefladeanordning
Bekræft den monterede strømforsyning, porte, felttilslutninger og påkrævede tilbehørsdele, inden udskiftningen tilsluttes.
Konfigurationskontrol
Bevar det godkendte ingeniørprojekt, netværksparametrene og applikationsdataene, som det monterede system bruger.
Produktoversigt
SIMATIC HMI MTP1200 Unified Basic er et 12,1-toms multi-touch-panel med opløsning på 1280 × 800, PROFINET-kommunikation og konfigurationsunderstøttelse fra WinCC Unified Basic V18 Update 3.
Det projiceret-kapacitive display understøtter tryk- og multi-touch-gesturer til moderne maskindrift. Det 12,1-toms TFT-panel viser 16.777.216 farver ved 1280 × 800 pixel. Både liggende og stående montering er mulig med en maksimal hældning på 35 grader uden ekstern ventilation.
Nøglefunktioner
Multi-touch-drift
Det projiceret-kapacitive display understøtter berøring og multi-touch-gesturer til moderne maskindrift.
Højopløsning med bredskærm
Det 12,1-tommede TFT-panel viser 16.777.216 farver ved 1280 × 800 pixel.
Fleksibel installation
Landskabs- og portrætsmontering understøttes med en maksimal hældning på 35 grader uden ekstern ventilation.
Officielle specifikationer
| Udskillelse mellem | Tft |
|---|---|
| Skærmens diagonale mål | 12,1 tommer |
| Aktiv Visningsareal | 261,1 × 163,2 mm |
| Visningsoppløsning | 1280 × 800 pixel |
| Displayfarver | 16,777,216 |
| Berørings-teknologi | Projiceret kapacitiv multi-touch |
| Baggrundsbelysningens levetid ved 25 °C | 20.000 timer MTBF |
| Bagbelysningsdimmeringsområde | 10 til 100 % |
| Installationsretning | Landskab eller Portræt |
| Maksimal hældning uden ekstern ventilation | 35° |
| Angivet strømforsyning | 24 V DC |
| Tilladt forsyningsområde | 19,2 til 28,8 V DC |
| Nominel strøm | 0,29 A |
| Maksimal strøm | 0,67 A |
| Arbejdshukommelse | 2 GB LPDDR4 |
| Intern lager | 10 GB eMMC pSLC |
| Brugbar brugerhukommelse | 256 MB |
| Nettovægt | 2,10 kg |
Ofte stillede spørgsmål
Hvilke ingeniørsoftware understøtter 6AV2123-3MB32-0AW0?
Konfigurer panelet med WinCC Unified Basic V18 Update 3 eller en understøttet nyere version.
Understøtter 6AV2123-3MB32-0AW0 multitouch-gesturer?
Ja; det projekteret-kapacitive skærm understøtter berøring og multitouch-drift.
Kan 6AV2123-3MB32-0AW0 monteres i portrætsretning?
Ja; både landskabs- og portrætsmontering understøttes.
Hvilket spændingsområde accepteres af 6AV2123-3MB32-0AW0?
Forsyn med 19,2 til 28,8 V DC omkring den nominelle 24 V-forsyning.
Hvilken grafisk opløsning skal bruges til 6AV2123-3MB32-0AW0?
Design HMI-projektet til 1280 × 800 pixels.
Hvad skal sikkerhedskopieres før udskiftning af 6AV2123-3MB32-0AW0?
Gem det fælles projekt, opskrifter, certifikater, brugeradministration, kommunikationsindstillinger og driftsdata.
Hvilke installationskontroller er nødvendige for 6AV2123-3MB32-0AW0?
Bekræft udstansningen, monteringsretningen, hældningsvinklen, strømforsyningskablingsforbindelserne, PROFINET-indstillingerne og projektmålet.
Kompatibilitet og bestillingsnoter
Kompatibilitetskontrolliste
- Brug et WinCC Unified Basic-projekt, der inkluderer præcis MTP1200-hardwaremålet.
- Bekræft skabets udstansning, monteringsretningen og den tilladte installationsvinkel.
- Registrer PROFINET-adressering og sikkerhedskopier alle overførbare HMI-data før udskiftning.
