Oversigt
Oprindelsessted: |
USA |
Mærkenavn: |
GE |
Modelnummer: |
DS200FCSAG1A DS200FCSAG1ACB |
Indpakning: |
Original ny, fabrikssigel |
Leveringstid: |
5-7 Dage |
Betalingsbetingelser: |
T/T |
Leveringsevne: |
På lager |
Specifikationer
|
Delnummer |
DS200FCSAG1A / DS200FCSAG1ACB |
|
Producent |
General Electric |
|
Serie |
Drivstyring |
|
Produkttype |
Strømfølefeedbackkort |
|
Driftstemperatur |
0 til 60 °C (32 til 149 °F) |
|
Dimensioner |
22,8 × 12,6 × 2 cm |
|
Vægt |
0.18 KG |
|
Producentland |
USA (USA) |
|
Primær funktion |
Muliggør strømfølefeedback i systemet |
|
Anvendelse |
Justerbare hastigheds-AC-drevsystemer til gasturbin-generatorer |
|
Funktioner |
Præcis strømfeedback, realtidsovervågning, driftsstabilitet, kompatibel med forskellige AC-drevsystemer |
|
Forbindere |
3-pins LEMPS, 12-pins CPSL |
|
Forbindelsesforskel |
CPSL og LEMPS adskiller sig i antallet af kontakter; begge bruges til strømstyring |
|
Strømbetragtninger |
Frakobl LEMPS-forbindelsen, inden spændingsmålinger udføres, for at undgå fejl |
|
Spændingsindgang |
24 V til 5 V fra styrestrømforsyningen (CPS) |
Beskrivelse

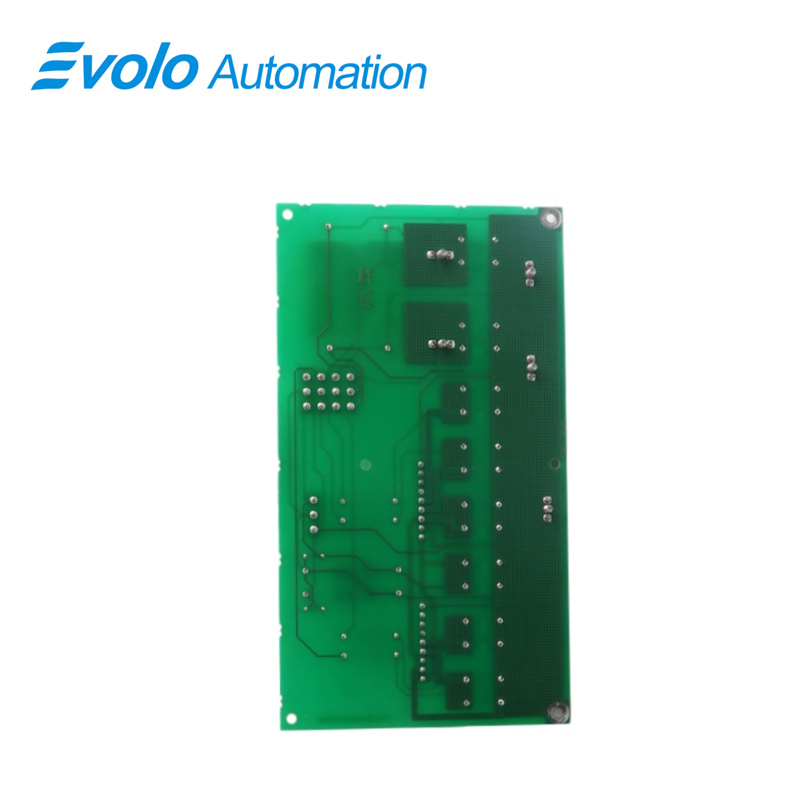

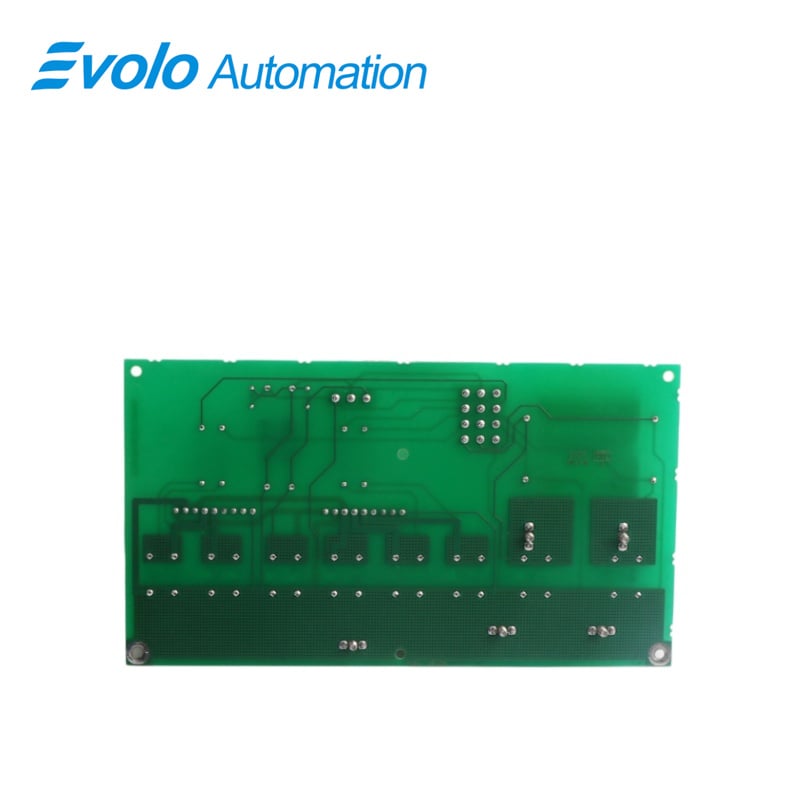

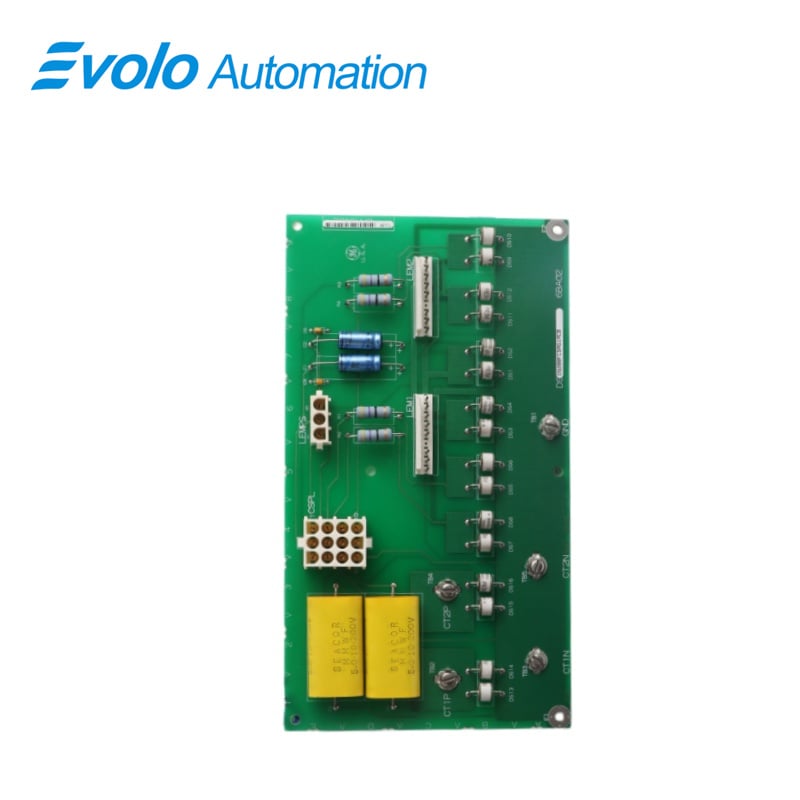

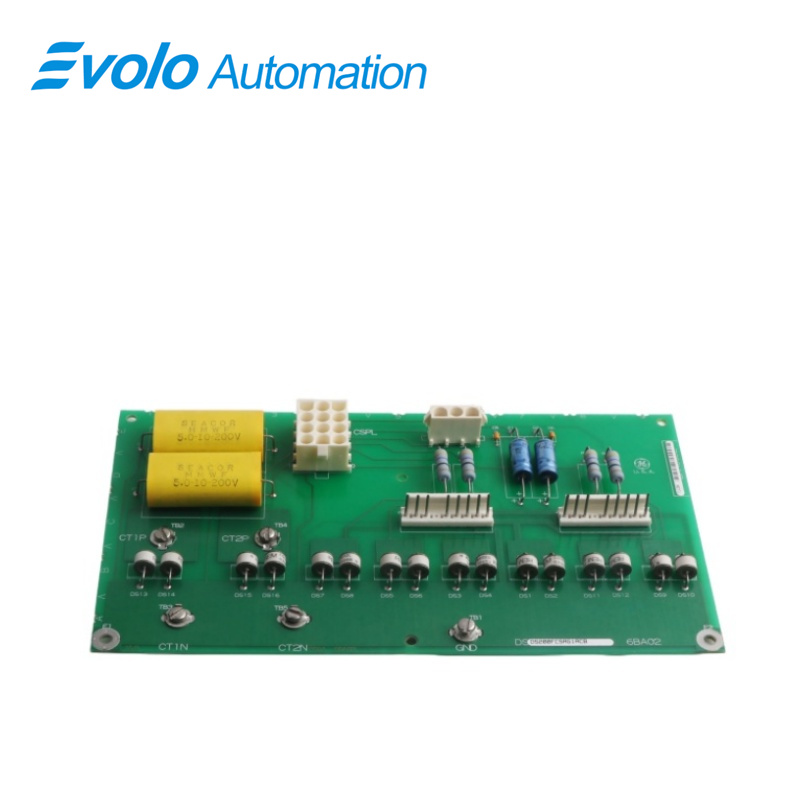

DS200FCSAG1A DS200FCSAG1ACB er et strømregistreringsfeedbackkort udviklet af General Electric. Det er en del af Drive Control-serien. Kortet er designet til integration i statisk starter-strømomformerkabinet. Dets primære funktion er at muliggøre strømregistreringsfeedback-funktionen i systemet. Dette kort spiller en afgørende rolle for præcis overvågning og styring af strømniveauerne i de tilknyttede justerbare vekselstrømsfrekvensomformere, der anvendes sammen med gasturbin-generatorer.
Anvendelser
Kraftige gasturbin-kraftværker: Anvendes i EX2000-eksitationsstyringskabinettet til GE Frame 6-, 7- og 9-seriens enheder og er ansvarlig for overvågning af generatorrotorstrømmen.
Olies- og gasraffinaderier: Bruges i styresystemerne for DC- eller synkronmotorer, der driver store kompressorer, og sikrer jævn drejningsmoment under høje belastninger.
Metallurgiske anlæg og stålvalsverker: Anvendes i drivsystemerne til store grov- og afslutningsvalsverker og håndterer strømfeedback under hyppige kommuteringsprocesser.
Papirfabrikker og minedriftsanlæg: Udnytter dets robuste signalisoleringsfunktioner til at sikre synkron drift af store drivtræn i krævende miljøer med støv og elektromagnetisk interferens.
Funktioner
DS200FCSAG1A DS200FCSAG1ACB grænseflade integreres nahtløst med andre komponenter og delsystemer inden for statisk starter-strømomformerkabinet. Dens integration i denne konfiguration understreger dens betydning for at muliggøre effektiv og pålidelig drift af systemet samt de tilknyttede gasturbin-generatoranlæg.
Funktionelt set bruges kortet til at give præcis feedback om nuværende niveauer, hvilket muliggør overvågning og styring i realtid af kritiske parametre. Denne feedbackmekanisme forbedrer den samlede ydelse og driftsstabilitet af justerbare vekselstrømsdriftssystemer og bidrager til optimal funktionalitet og effektivitet i gas turbin-generatorsystemet.
Desuden understreger modellens kompatibilitet med forskellige justerbare vekselstrømsdriftssystemer dens alsidighed og tilpasningsevne til forskellige driftskontekster og konfigurationer. Denne fleksibilitet gør den til en værdifuld komponent i et bredt spektrum af industrielle anvendelser, hvor præcis strømovervågning og -styring er afgørende for sikker og pålidelig drift.
Egenskaber
Forskel mellem CPSL- og LEMPS-stik: Den primære forskel mellem CPSL- og LEMPS-stikkene ligger i antallet af pindel.
Forebyggelse af strømfejl: Hvis der er mistanke om strømfejl på kortet, anbefales det som forholdsregel at afkoble LEMPS-stikket.
Forbindelse og montering: Monteret i statisk starter-strømomformerkabinet, forbinder det med forskellige komponenter i vekselstrømsdriftssystemet, der er udviklet til gasturbin-generatorhovedmotorer. Kortet har to versioner af sub-D-pindstik, herunder et tre-pindet LEMPS-stik og et tolv-pindet CPSL-stik. Når det bruges sammen med en styrestrømforsyning (CPS), genererer CPS direkte spændingsudgange til DS200FCSAG1A DS200FCSAG1ACB, typisk i området fra 24 til 5 volt. Afkobling af LEMPS-stikket før spændingskontrol kan forhindre fejl.
Ofte stillede spørgsmål
Q: Hvad er DS200FCSAG1A DS200FCSAG1ACB?
A: Det er et strømregistreringsfeedbackkort udviklet af General Electric.
Q: Hvordan verificerer jeg spændingen på DS200FCSAG1A DS200FCSAG1ACB?
A: Kontroller spændingerne på bestemte punkter af LEMPS-stikket, herunder stift N15 (stift 3), P15 (stift 1) og ACOM (stift 2). Når kontrollen er udført, tilsluttes LEMPS-stikket igen ved FCSA-L (lastbroen).
Q: Hvad er forskellen mellem CPSL- og LEMPS-stikkene på DS200FCSAG1A DS200FCSAG1ACB?
A: Den primære forskel ligger i antallet af stifter. Begge stik bruges til strømstyringsformål inden for systemet.
Q: Hvor kan jeg finde mere detaljeret teknisk information om DS200FCSAG1A DS200FCSAG1ACB?
A: For detaljeret teknisk information henvises der til manualen GEI-100222 samt installations- og igangsætningsvejledningen GEH-6678G. Desuden indeholder manualen GEI-100476 ControlST oplysninger om kompatibilitet inden for serien.
