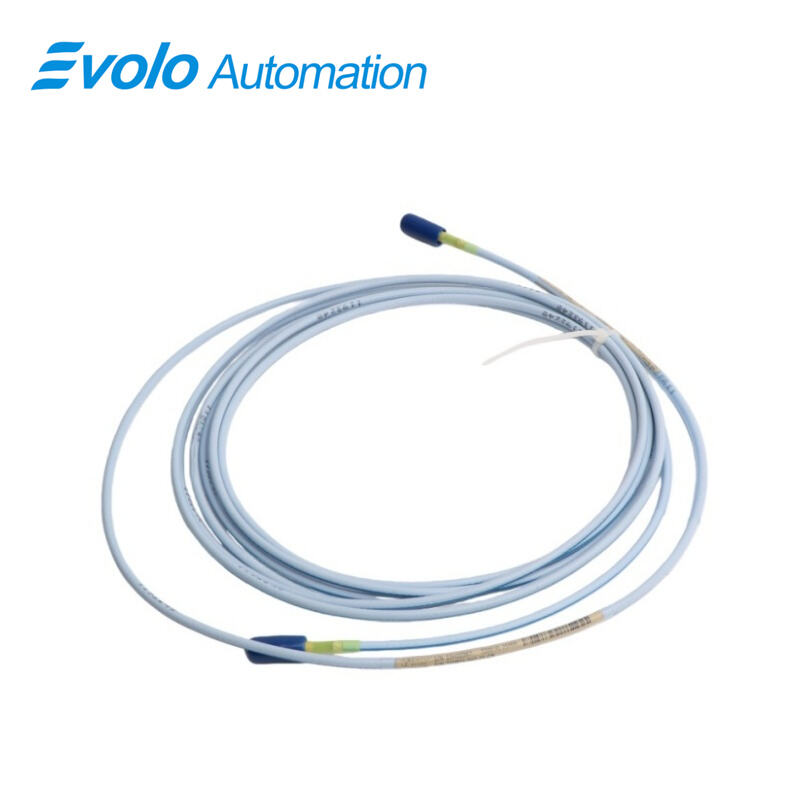

330854-040-25-05 3300 XL 25 mm forlængelseskabel

Oversigt

Oprindelsessted:	USA
Mærkenavn:	Bently Nevada
Modelnummer:	330854-040-25-05
Indpakning:	Original ny, fabrikssigel
Leveringstid:	5-7 Dage
Betalingsbetingelser:	T/T
Leveringsevne:	På lager

Hurtig detalje

Beskrivelse

Den 330854-040-25-05er et dedikeret forlængelseskabel, der anvendes i 3300 XL 25 mm nærhedsfølersystemet til overvågning af dampturbiner og store roterende anlæg. 330854-040-25-05stiller en 4,0 m forbindelse mellem føleren og Proximitor-føleren, mens det bibeholder de beregnede signaloverførselskarakteristika for en 75 Ω triaksial ledning. Med en typisk kapacitet på 69,9 pF/m sikrer 330854-040-25-05at følerens udgang (0,787 V/mm) forbliver inden for den kalibrerede lineære måleområde på 12,7 mm, hvilket muliggør præcis sporing af aksialt shaftbevægelse og differentialudvidelsesværdier inden for dampturbinhuse.

Den 330854-040-25-05bruger en PFA-isoleret FluidLoc-kabelkonstruktion og valgfri pansring af rustfrit stål AISI 302. Denne konstruktion gør det muligt for 330854-040-25-05at kunne fungere fra −35 °C op til +200 °C i turbinemotorrum, smørelområder og generatorlejehus. Den pansrede højtemperaturkonstruktion beskytter også signalkredsen, når den føres tæt på varme rørledninger eller metalkapsler. Feltkablingen accepterer ledere på 0,2–1,5 mm², hvilket gør installation mulig i almindelige værksinstrumentforbindelseskasser.

I automatiserede overvågningssystemer overfører 330854-040-25-05overførselsproberne data til overvågningsmodulet uden at ændre kalibreringsværdierne. Ved at styre kapacitansen pr. meter og vedligeholde en konstant impedans sikrer 330854-040-25-05overførselsproberne, at vibration- og udvidelsesmålinger forbliver proportionale med den faktiske rotorbewægelse. Dette giver operatørerne mulighed for at observere forskelle i rotorvækst mellem statoren og akslen under turbinens start og ved belastningsændringer.

Anvendelser

Måling af differentialudvidelse i dampturbiner

I et dampturbin-DE-system 330854-040-25-05forbinder 25 mm-proben med Proximitor-føleren og overfører 0,787 V/mm-signalet over en afstand på 4 m. Med et lineært område på 12,7 mm og kabelkapacitet på 69,9 pF/m, 330854-040-25-05bevarer amplituden af akselvækstsignalet læselig på overvågningsracket. Den 75 Ω triaksiale konstruktion hjælper overvågningsenheden med at beregne rotorens aksiale bevægelse uden signaldistorion, når kabinettet og rotoren udvider sig med forskellige hastigheder.

Installation i højtemperaturgeneratorlejegehuse

Generatorlejeområder overskrider ofte 150 °C. Det PFA-isolerede FluidLoc-kabel i 330854-040-25-05kan bruges kontinuerligt op til 200 °C, hvilket gør det muligt at fastgøre proben tæt på tryklejerne. Ved brug af 330854-040-25-05overføres nærheds-signalet, mens olie-damp og varme er til stede omkring lejeomkapslingen.

Indre rørledning i turbinemaskinekabinet

Når proben skal monteres inden i turbinens skal, føres ledningen gennem smalle metalkanaler. Den pansrede AISI 302 rustfrie stålbeskyttelse af 330854-040-25-05beskytter kablet under udlægning og forhindrer beskadigelse forårsaget af metalkanter og vibrerende kontakt.

Overvågning af aksial bevægelse i petrokemiske kompressorer

Store centrifugalkompressorer oplever aksial forskydning under lastændring. Med feltkablingsstørrelse på 0,2–1,5 mm², 330854-040-25-05tilsluttes direkte til anlæggets overvågningspaneler. Den lave kapacitet pr. meter muliggør en præcis overførsel af probens udgangssignal til vibrationsmonitormere, der måler akslens position under start og stop.

Specifikationer

Konkurrencefordel

Bevarer signalamplituden ved lange kabelforbindelser

Den kapacitet på 69,9 pF/m og den triaksiale struktur på 75 Ω muliggør 330854-040-25-05at føre probens udgangsspænding over 4 meter uden overdreven dæmpning. Dette gør det muligt for monitormere at fortolke akslens bevægelse direkte i stedet for at genkalibrere monitorforstærkningen.

Tåler turbinens indkapslingsvarme

En kontinuerlig temperaturklassificering op til 200 °C muliggør 330854-040-25-05skal monteres i nærheden af turbinhuse og aksiallejer. Anlæg behøver ikke at flytte følere væk fra målepunktet, så den faktiske rotorbewægelse stadig kan måles ved kragen.

Forhindrer indtrængen af olie og fugt langs kabelbanen

Den FluidLoc PFA-isolering, der anvendes i 330854-040-25-05blokerer olieudvandring langs kabelkappen. Når sonder opererer i smøredede lejerkapsler, 330854-040-25-05forhindrer forurening i at trænge ind i stikket og sondens elektronik.

Gør direkte tilslutning til overvågningspaneler mulig

Felttilslutning af ledere med tværsnitsstørrelserne 16–24 AWG betyder, at 330854-040-25-05kan tilsluttes direkte til terminalerne i kontrolskabet. Vedligeholdelsespersonale kan afslutte ledningerne ved hjælp af standard industrielle klemringer uden at skulle installere specielle adaptere.

Beskytter kablet under mekanisk ruting

Den valgfrie AISI 302 rustfrie stålarmatur på 330854-040-25-05beskytter kablet, når det trækkes gennem rør, turbinhuse eller kabelbakker. Dette reducerer udskiftningens hyppighed, fordi kontakt med metaloverflader og vibration ikke beskadiger isoleringen.

Understøtter præcis beregning af akselposition

Fordi kablens elektriske egenskaber svarer til 3300 XL 25 mm-transducersystemet, 330854-040-25-05gør det muligt for overvågningssystemet at fortolke måleområdet på 12,7 mm korrekt. Overvågningsenheden kan beregne differentiel udvidelse uden at tilføje kompenseringskredsløb.
