Přehled
Místo původu: |
Švédsko |
Název značky: |
ABB |
Typ modelu: |
TU812V1 3BSE013232R1 |
Podrobnosti o obalu: |
Originální nový, továrně zalepený |
Dodací doba: |
5-7 dní |
Podmínky platby: |
T/T |
Dodací schopnost: |
Skladem |
Specifikace
|
Parametr |
Hodnota |
|
Typ |
Kompaktní |
|
Připojení |
25kontaktový D-sub konektor |
|
Kanály |
16 |
|
Napětí |
50 V |
|
Montáž |
Obě směry |
|
Podrobnosti o montáži |
Horizontálně 55 °C (131 °F), vertikálně 40 °C (104 °F) |
|
Použití s vstupy/výstupy (I/O) |
AI810, AI815, AI820, AI830, AI830A, AI835, AI835A, AI845, AO810, AO810V2, AO815, AO820, AO845, AO845A, DI810, DI811, DI814, DI830, DI831, DI840, DI880, DI885, DO810, DO814, DO840, DO880, DP820, DP840 |
|
Připojení pro procesní zařízení |
25pinový (mužský) D-Sub konektor, až 16 signálů vstupu/výstupu |
|
Jediný / redundantní vstup/výstup |
Jednotný |
|
Maximální proud na kanál vstupu/výstupu |
2 A |
|
Maximální proud pro připojení procesu |
5 A |
|
Zkušební napětí izolace |
500 V střídavého proudu |
|
Rozměry (L × W × H) |
16,8 × 6,5 × 4,5 cm |
|
Hmotnost |
0,16 KG |
Popis

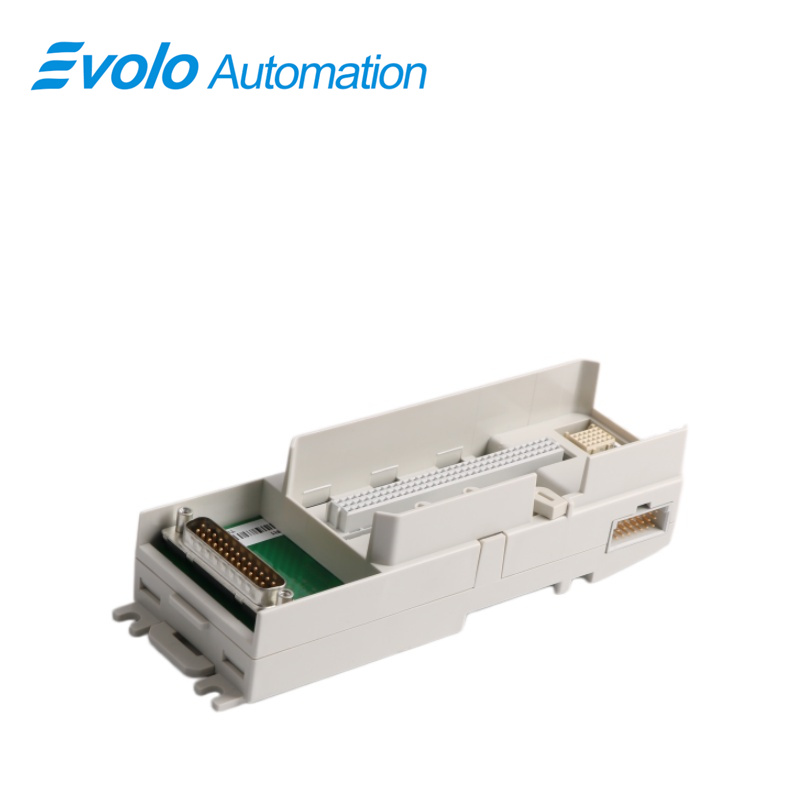

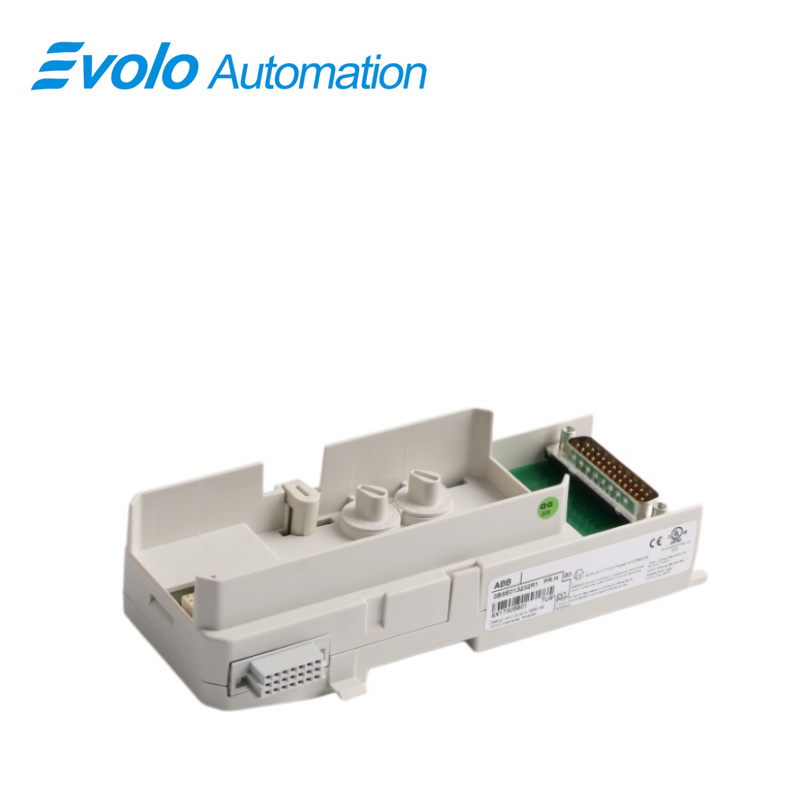

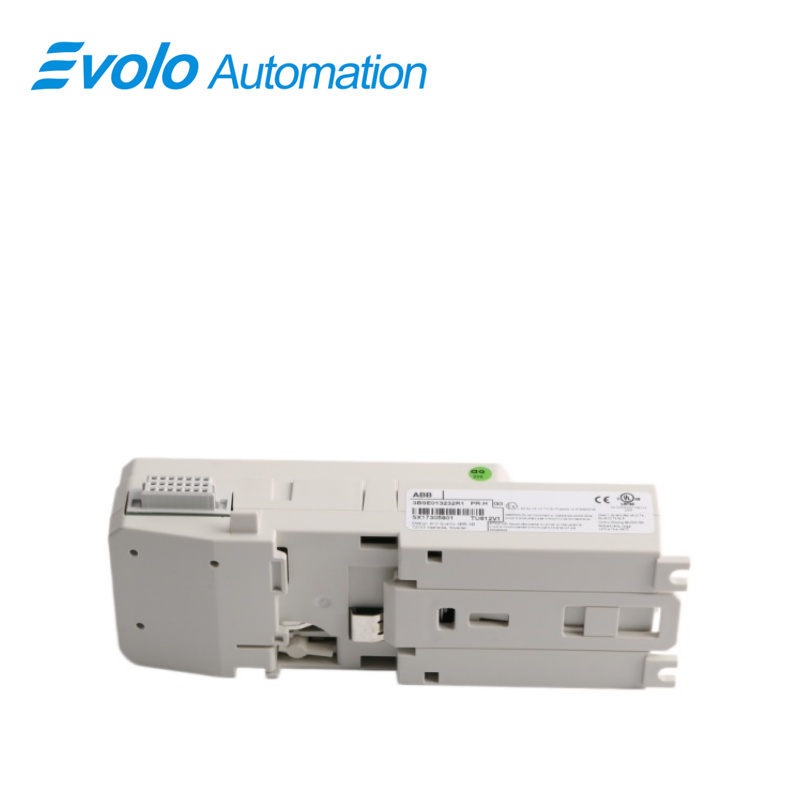

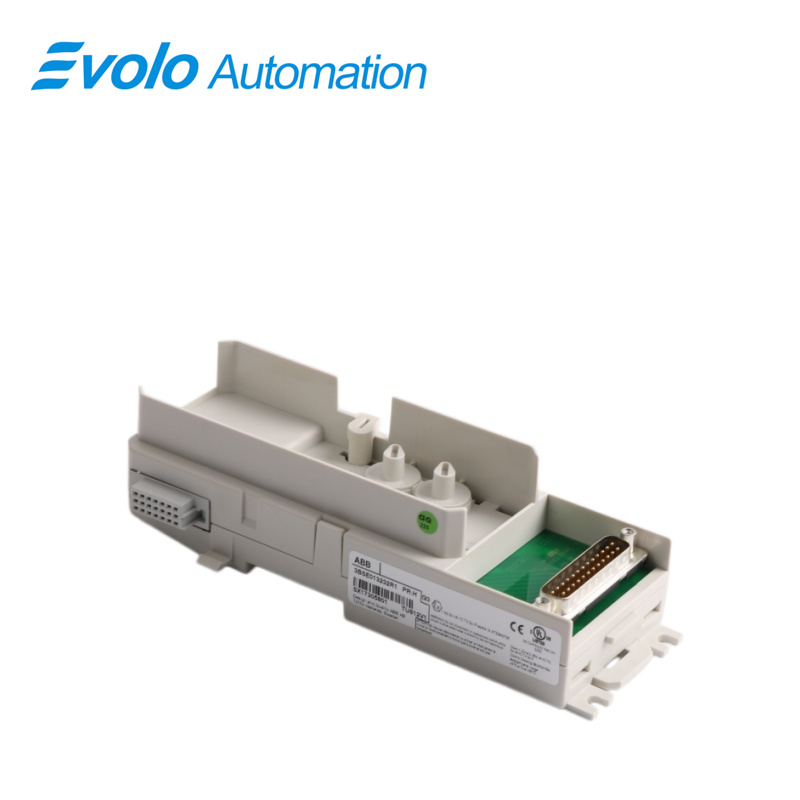

The TU812V1 3BSE013232R1 je to kompaktní ukončovací jednotka modulu (MTU) pro systém vstupů/výstupů S800 s napájecím napětím 50 V a se 16 připojeními signálů. MTU je pasivní jednotka určená pro připojení polního zapojení. Obsahuje také část sběrnice ModuleBus.
MTU rozvádí sběrnici ModuleBus k modulu vstupu/výstupu a k další MTU. Také generuje správnou adresu pro modul vstupu/výstupu posunutím odchozích signálů polohy k další MTU.
Pro konfiguraci MTU pro různé typy modulů vstupu/výstupu se používají dva mechanické klíče. Jedná se pouze o mechanickou konfiguraci, která nemá vliv na funkčnost MTU ani modulu vstupu/výstupu. Každý klíč má šest poloh, což umožňuje celkem 36 různých konfigurací.
Životní prostředí a certifikace
|
Parametr |
Hodnota |
|
CE značka |
Ano |
|
Elektrická bezpečnost |
EN 61010-1, UL 61010-1, EN 61010-2-201, UL 61010-2-201 |
|
Nebezpečné prostředí |
C1 Div 2 cULus, C1 Zone 2 cULus, ATEX Zone 2 |
|
Námořní certifikace |
ABS, BV, DNV-GL, LR |
|
Teplota, provozní |
0 až +55 °C (+32 až +131 °F); schválení jsou vydaná pro rozsah +5 až +55 °C |
|
Teplota, skladování |
-40 až +70 °C (-40 až +158 °F) |
|
Stupeň znečištění |
Stupeň 2, IEC 60664-1 |
|
Ochrana před korozi |
ISA-S71.04: G3 |
|
Relativní vlhkost |
5 až 95 %, bez kondenzace |
|
Maximální teplota okolního prostředí |
55 °C (131 °F), pro svislé montážní polohy 40 °C (104 °F) |
|
Třída ochrany |
IP20 podle IEC 60529 |
|
Mechanické provozní podmínky |
IEC/EN 61131-2 |
|
EMC |
EN 61000-6-4, EN 61000-6-2 |
|
Kategorie přepětí |
IEC/EN 60664-1, EN 50178 |
|
Třída zařízení |
Třída I podle IEC 61140 (chráněno uzemněním) |
|
Dodatečná certifikace ROHS |
EN 50581:2012 |
|
Shoda s požadavky směrnice WEEE |
SMĚRNICE/2012/19/EU |
Použití
Automobilové výrobní závody: Používá se pro rychlou montáž a modulární zapojení řídicích rozvaděčů výrobní linky.
Elektronické montážní závody: Používá se v zařízeních vyžadujících častou údržbu nebo výměnu řídicích jednotek.
Potravinářské závody: Integrováno do kompaktních řídicích rozvaděčů, šetří prostor a zjednodušuje zapojení.
Závody vyrábějící strojní zařízení: Slouží jako elektrická rozhraní pro standardní mechatronická zařízení.
Závody vyrábějící balicí stroje: Používá se pro připojení distribuovaných I/O systémů a koncentrátorů senzorů.
Vlastnosti a výhody
Často kladené otázky
Otázka: Jaké jsou rozdíly mezi TU812V1 3BSE013232R1 a TU810V1?
A: TU810V1 používá šroubové svorky pro přímé zapojení, zatímco TU812V1 3BSE013232R1 používá konektor D-sub s kabelem.
Otázka: Má TU812V1 3BSE013232R1 podporuje 220 V?
A: Ne. Tato základna je dimenzována pro izolační napětí pouze 50 V; připojení vysokého napětí je zakázáno.
Otázka: Kabel pro TU812V1 3BSE013232R1 je třeba zakoupit odděleně?
A: Ano. Obvykle vyžaduje buď předem vyrobené kabely od společnosti ABB, nebo vlastní kabely D-sub 25.
Otázka: Odkud pochází výstup 24 V na TU812V1 3BSE013232R1 ?
A: Je dodáván z rozvodu napájecího napětí procesu, který poskytuje sběrnice ModuleBus.
Otázka: Je výměna TU812V1 3BSE013232R1 vyžadují výpadek provozu systému?
A: Ano. Protože základna je součástí propojení ModuleBus, její odstranění přeruší komunikaci s moduly následujícími v řadě.
