Přehled
Místo původu: |
USA |
Název značky: |
ICS TRIPLEX |
Typ modelu: |
T8480C |
Podrobnosti o obalu: |
Originální nový, továrně zalepený |
Dodací doba: |
5-7 dní |
Podmínky platby: |
T/T |
Dodací schopnost: |
Skladem |
Specifikace
|
Parametr |
Hodnota |
|
Část číslo |
T8480C |
|
Název části |
Důvěryhodný analogový výstupní modul s technologií TMR |
|
Rozměry |
16 × 16 × 12 cm |
|
Hmotnost |
0.8 kg |
|
Napájecí napětí sběrnice (IMB) |
20 až 32 V ss |
|
Napájecí napětí pro pole |
18 až 32 Vdc |
|
Maximální pole proud |
0,9 A |
|
Ztráta výkonu napájecího systému |
28 W |
|
Ztráta výkonu na základní desce |
22 W |
|
Umístění modulu |
Slot pro vstupně-výstupní modul T8100 / T8300 |
|
Skupiny výkonu |
5 skupin |
|
Izolace společného pole (mezi skupinami výkonu / mezi kanály) |
50 V zesílené (trvalé); 250 V základní (poruchové) |
|
FUSING |
Není určeno k údržbě uživatelem |
|
Počet výstupů |
Není uvedeno |
|
Unikající proud výstupu v neaktivním stavu |
350 µA max |
|
Doporučený výstupní proud |
1 mA až 22 mA |
|
Přesnost kalibrace při +25 °C |
±0,1 % plného rozsahu |
|
Celková přesnost (0 °C až +60 °C) |
±0,25 % rozsahu |
|
Rozsah napětí pole |
18 až 32 Vdc |
|
Maximální dovolené napětí |
-1 až +36 V ss |
|
Porucha při výměně v režimu pohotovostního provozu |
±350 µA max po dobu 7 s; ±10 mA max po dobu 50 ms |
|
Doba odezvy na skok (1 mA až 20 mA) |
< 50 ms (na 1 % konečné hodnoty) |
|
Ochrana před krátkým spojem na výstupu |
22 mA do zátěže 0 Ω |
Popis

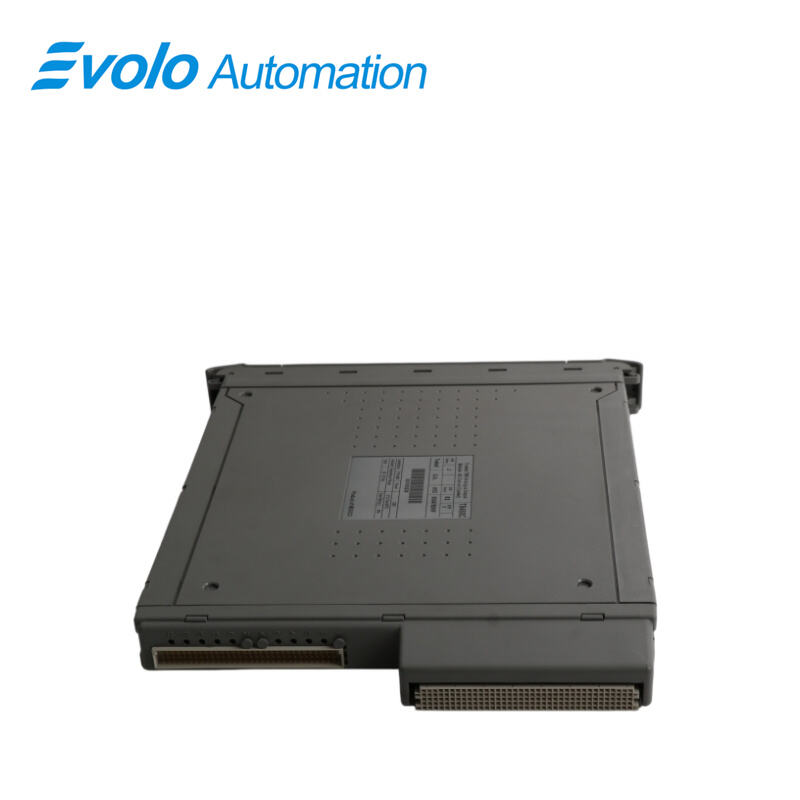

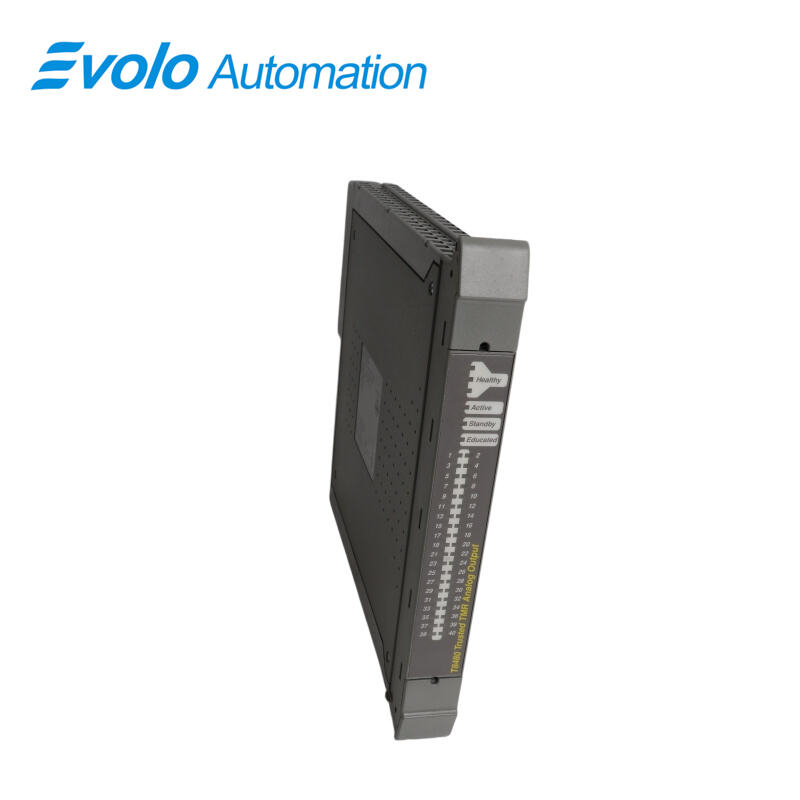

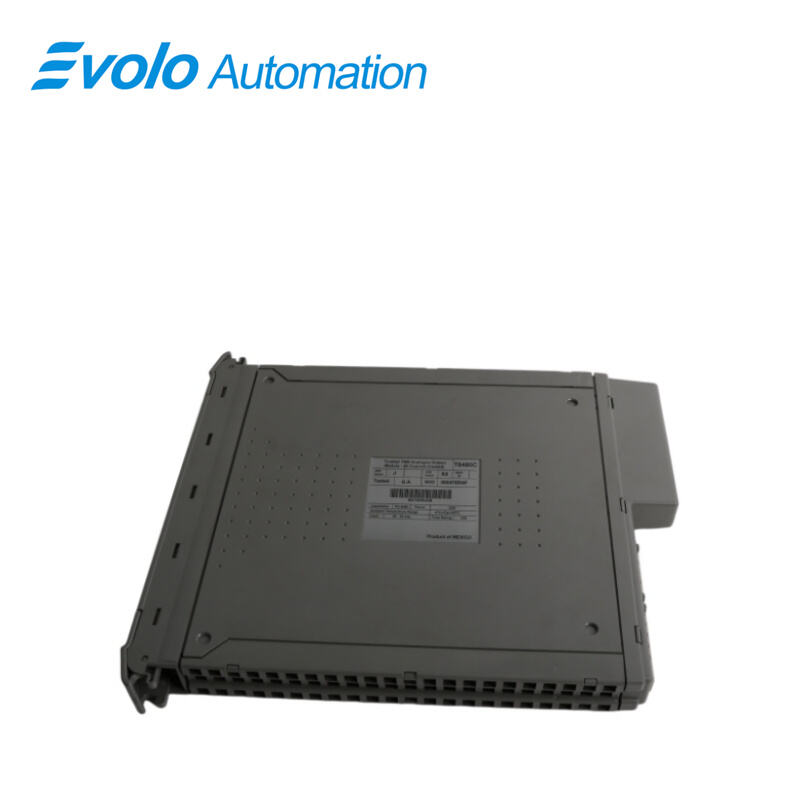

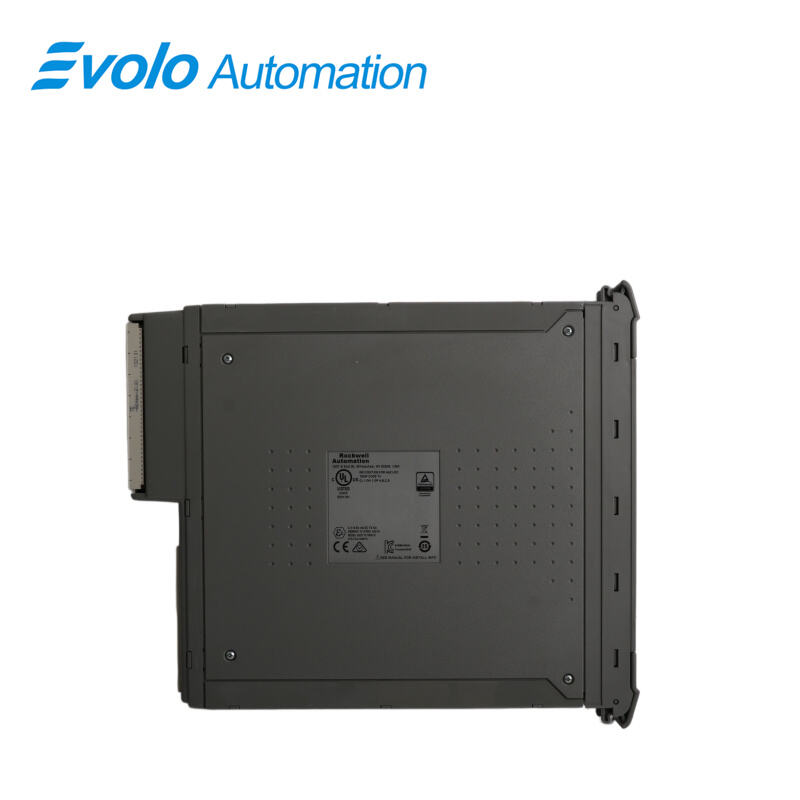

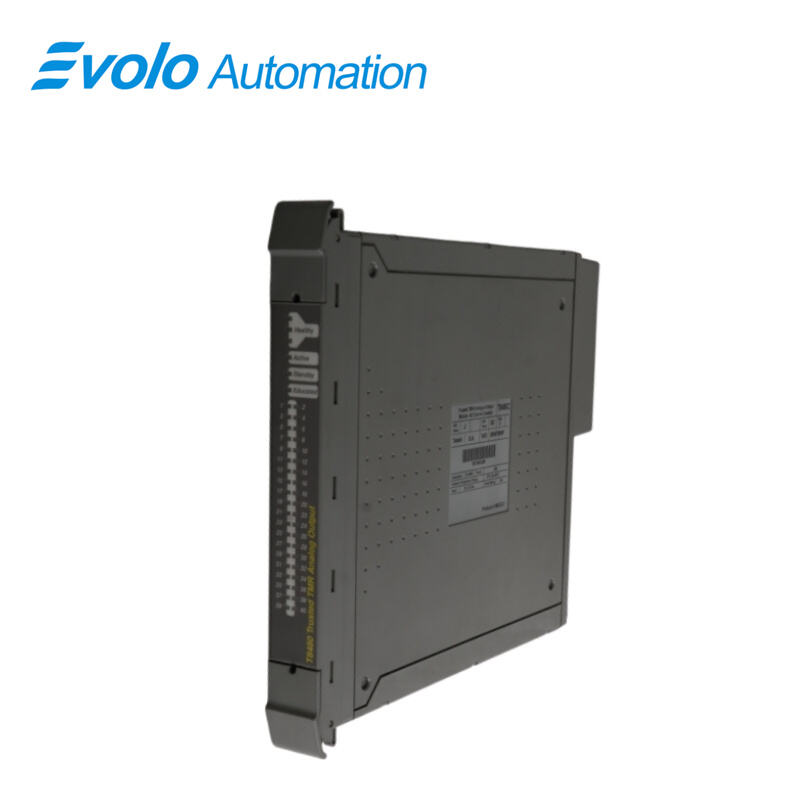

The T8480C Spolehlivý analogový výstupní modul TMR je průmyslová řídicí součást kritická pro bezpečnost, navržená pro automatizační systémy vyžadující vysokou spolehlivost. Je široce používán v náročných provozních prostředích, kde je vyžadováno stabilní a odolné vůči poruchám řízení analogového výstupu.
Použití
Teplárny: Řídí elektrohydraulické servosystémy turbín pro udržení stabilní otáčkové frekvence a zatížení.
Přeprava zemního plynu: Ovládá regulační ventily tlaku a protiproudé ventily pro bezpečnou dlouhodobou přepravu na velké vzdálenosti.
Rafinerie: Řídí kritické regulační ventily v komplexních rafinačních procesech s vysokou úrovní bezpečnostní integrity.
Ethylenové závody: Řídí akční členy regulace otáček kompresorů za účelem prevence neplánovaných vypnutí.
Závody pro odmořování vody: Reguluje vysokotlaká čerpadla v korozivních prostředích s nepřetržitým provozem.
Vlastnosti
40 trojnásobně modulárně redundantních (TMR) výstupních bodů na modul.
Komplexní automatická diagnostika a sebekontrola.
Automatický monitoring linky v každém bodu pro detekci přerušeného obvodu, zkratových chyb v polním zapojení a chyb zátěže.
opto/galvanická izolační bariéra s odolností proti impulznímu napětí 2500 V.
Automatická ochrana proti přetížení (pro každý kanál), není vyžadováno použití externích pojistek.
Vestavěná funkce záznamu posloupnosti událostí (SOE) s rozlišením 1 ms.
Modul lze za provozu vyměnit za tepla pomocí vyhrazeného doprovodného slotu (sousední slot) nebo SmartSlotu (jeden záložní slot pro mnoho modulů).
Často kladené otázky
Q: Jaká je přesnost v plném rozsahu T8480C analogového výstupního modulu při +25 °C?
A: Při +25 °C je přesnost kalibrace ±0,1 % plného rozsahu a ±0,25 % v rozsahu teplot od 0 °C do +60 °C.
Q: Jaké napájecí napětí jsou vyžadovány pro T8480C ?
A: Napájení IMB je 20 V DC až 32 V DC, napájení polních obvodů je 18 V DC až 32 V DC.
Q: Jaký je doporučený výstupní rozsah a počet kanálů T8480C ?
A: Má 40 kanálů ve 5 skupinách s doporučeným výstupním rozsahem 1 mA až 22 mA.
Q: Co se děje při zkratovém stavu? T8480C ?
A: Výstup je omezen na 22 mA při zátěži 0 Ω, aby se chránila hardware.
Q: Jaká je maximální porucha při horké výměně? T8480C ?
A: Porucha proudu je omezena na ±350 μA (po dobu až 7 s) a ±10 mA (maximální špička po dobu až 50 ms).
