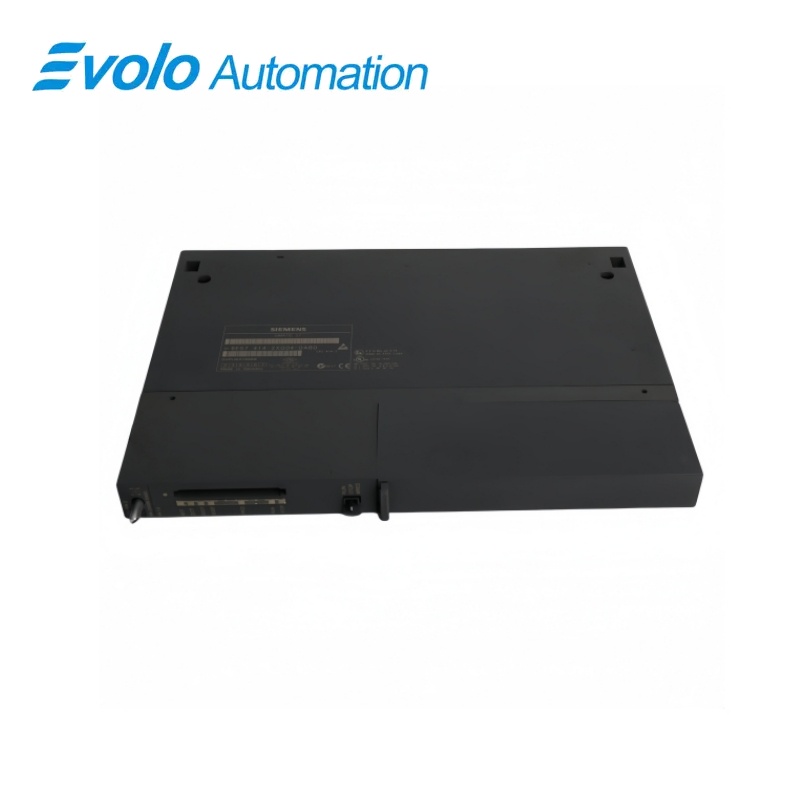

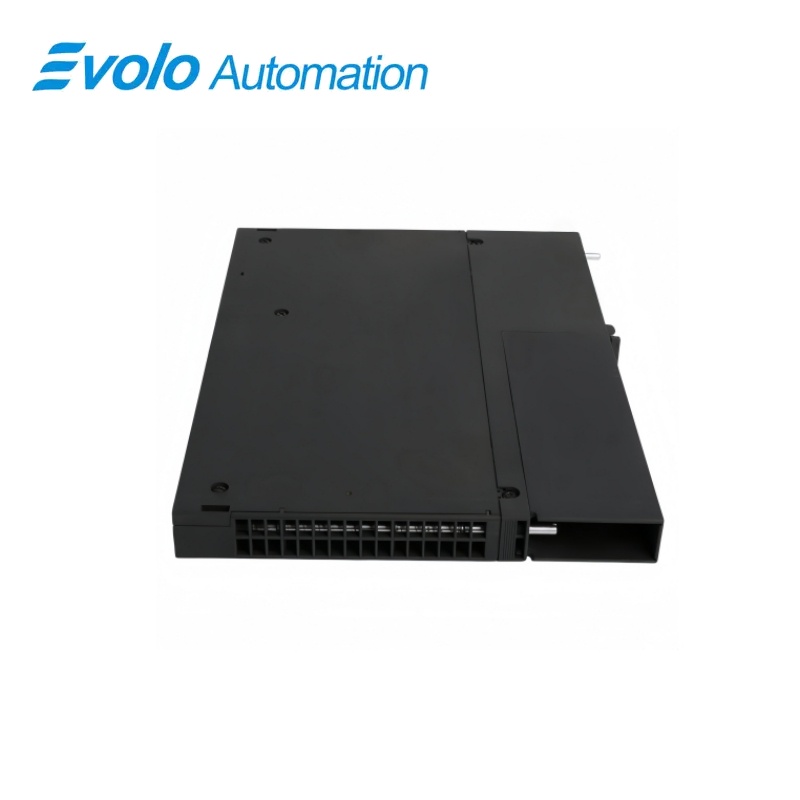

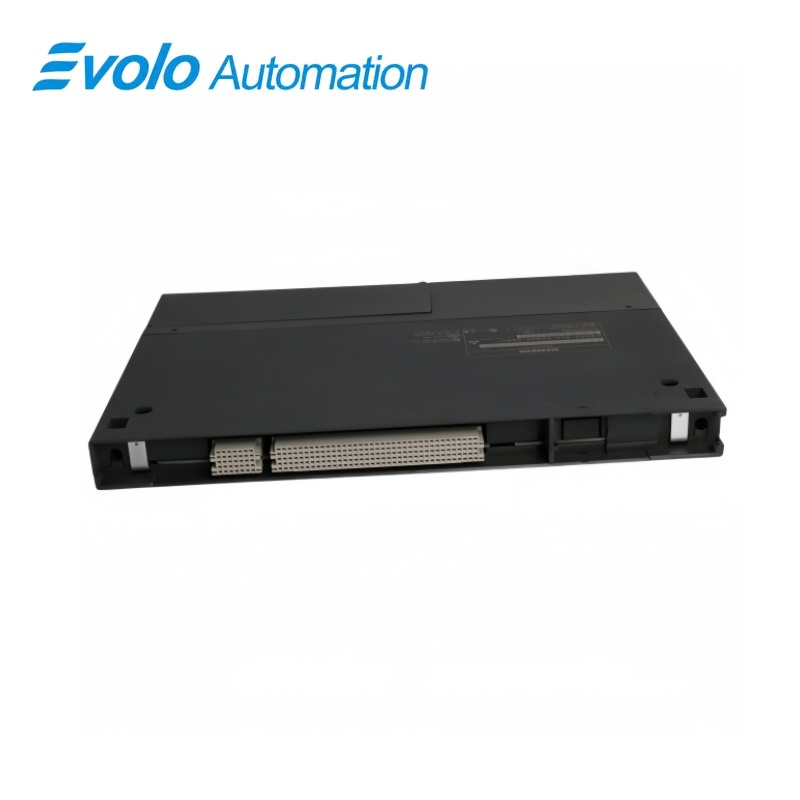

Centrální procesorová jednotka Siemens SIMATIC S7-400 CPU 414-2 6ES7414-2XG04-0AB0
Výrobce: Siemens
Stav: Zcela nový
Doba dodání: Skladem
Původ: Německo
Záruka: 12 měsíců
E-mail: [email protected]
whatsApp: +86-18150117685
- Přehled
- Přehled produktu
- Hlavní funkce
- Oficiální technické údaje
- Často kladené otázky
- Poznámky ke kompatibilitě a objednávání
- Nejprodávanější modely
- Doporučené produkty
Přehled
SIEMENS · SIMATIC S7-400
6ES7414-2XG04-0AB0 SIMATIC S7-400 CPU 414-2 Centrální procesorová jednotka
CPU 414-2 je centrální procesorová jednotka SIMATIC S7-400 s pracovní pamětí 512 KB, jedním rozhraním MPI/DP a druhým rozhraním PROFIBUS DP.
Na první pohled
| Značka | Siemens |
|---|---|
| Model | 6ES7414-2XG04-0AB0 |
| Typ produktu | Centrální procesorová jednotka CPU 414-2 |
| Hlavní funkce | Provádí cyklické a událostmi řízené automatizační programy se samostatnou pamětí pro kód a data |
| Aplikace nebo kompatibilní řada | Racky SIMATIC S7-400 navržené pomocí STEP 7 |
Přesná identifikace
Porovnejte označení 6ES7414-2XG04-0AB0 znak po znaku a potvrďte úplné označení centrální procesorové jednotky SIMATIC S7-400 CPU 414-2.
Uspořádání rozhraní
Před připojením náhradní jednotky potvrďte napájení, porty, připojení polních zařízení a požadované příslušenství.
Kontrola konfigurace
Zachovejte schválený inženýrský projekt, síťové parametry a aplikační data používaná instalovaným systémem.
Přehled produktu
CPU 414-2 je centrální procesorová jednotka SIMATIC S7-400 s pracovní pamětí 512 KB, jedním rozhraním MPI/DP a druhým rozhraním PROFIBUS DP.
Integrovaná pracovní paměť je rozdělena na 256 KB pro programový kód a 256 KB pro data. První rozhraní podporuje MPI/DP rychlostí až 12 Mbit/s, zatímco druhé rozhraní je vyhrazeno pro PROFIBUS DP. Paměťové karty typu Flash nebo RAM mohou rozšířit zátěžovou paměť až na 64 MB pro navrženou aplikaci.
Hlavní funkce
Provedení programu S7-400
Integrovaná pracovní paměť je rozdělena na 256 KB pro programový kód a 256 KB pro data.
Dvojité rozhraní Fieldbus
První rozhraní podporuje MPI/DP až na rychlost 12 Mbit/s, zatímco druhé rozhraní je vyhrazeno výhradně pro PROFIBUS DP.
Rozšiřitelná paměť pro ukládání dat
Flashové nebo RAM paměťové karty mohou rozšířit zátěžovou paměť na 64 MB pro navrženou aplikaci.
Oficiální technické údaje
| Verze firmwaru | V4.0.0 |
|---|---|
| Inženýrská základní verze | STEP 7 V5.2 SP1 HF3 s aktualizací hardwaru nebo novější verze |
| Pracovní paměť programu | 256 KB |
| Pracovní paměť dat | 256 KB |
| Integrovaná zátěžová RAM | 256 KB |
| Maximální kapacita paměti pro načítání firmware | 64 MB pomocí karty FLASH paměti |
| Maximální RAM zátěžová paměť | 64 MB pomocí karty RAM paměti |
| Záložní baterie | Podporováno pro všechna data |
| Doba provádění operací s bitem, slovem a celým číslem | 0,06 µs |
| Doba operace s pohyblivou řádovou čárkou | 0,18 µs |
| Dostupné čítače a časovače S7 | 2 048 čítačů a 2 048 časovačů |
| Rozsah časovače | 10 ms až 9 990 s |
| Značky paměti | 8 KB |
| Maximální počet datových bloků | 4 095 s vyhrazenou DB 0 |
| Maximální místní data | 16 KB |
| Celková oblast adres vstupů/výstupů | vstupy 8 KB a výstupy 8 KB |
| Procesní obraz | Až 8 KB vstupů a 8 KB výstupů |
| Hlavní komunikační rozhraní | MPI/DP až 12 Mbit/s |
| Vedlejší komunikační rozhraní | PROFIBUS DP |
Často kladené otázky
Jak je rozdělena pracovní paměť v zařízení 6ES7414-2XG04-0AB0?
Integrovaných 512 KB je rozděleno rovným dílem: 256 KB pro programový kód a 256 KB pro data.
Která verze softwaru STEP 7 rozpoznává zařízení 6ES7414-2XG04-0AB0?
Použijte STEP 7 V5.2 SP1 HF3 nebo novější verzi spolu s požadovanou aktualizací hardwaru.
Může zařízení 6ES7414-2XG04-0AB0 komunikovat přes dvě rozhraní kompatibilní s PROFIBUS?
Ano; jedno rozhraní podporuje MPI/DP a druhé je vyhrazené rozhraní PROFIBUS DP.
Které paměťové karty lze použít ke zvětšení paměti zařízení 6ES7414-2XG04-0AB0?
Kompatibilní FLASH nebo RAM karty umožňují rozšířit zátěžovou paměť až na 64 MB.
Jakou rychlostí provádí zařízení 6ES7414-2XG04-0AB0 operace s pohyblivou řádovou čárkou?
Typická doba provádění operace s pohyblivou řádovou čárkou je 0,18 mikrosekundy.
Kolik I/O adresního prostoru poskytuje řídicí jednotka 6ES7414-2XG04-0AB0?
Řídicí jednotka podporuje 8 KB vstupních adres a 8 KB výstupních adres.
Co je třeba zazálohovat před výměnou řídicí jednotky 6ES7414-2XG04-0AB0?
Uložte projekt STEP 7, program, konfiguraci hardwaru, obsah paměťové karty a obě konfigurace sítě.
Poznámky ke kompatibilitě a objednávání
Seznam kontrol kompatibility
- Instalujte CPU pouze do kompatibilního stojanu SIMATIC S7-400 s požadovaným napájecím zdrojem systému.
- Udržujte projekt STEP 7 a katalog hardwaru v souladu s nainstalovaným firmwarem a paměťovou kartou.
- Před výměnou řídicí jednotky zazálohujte celý program a parametry MPI/DP.
