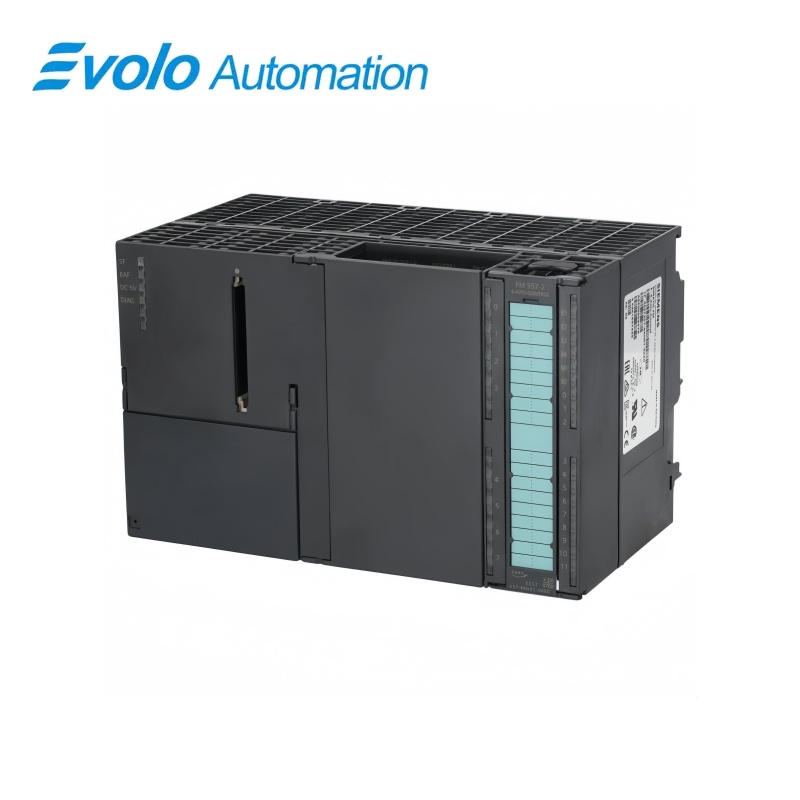

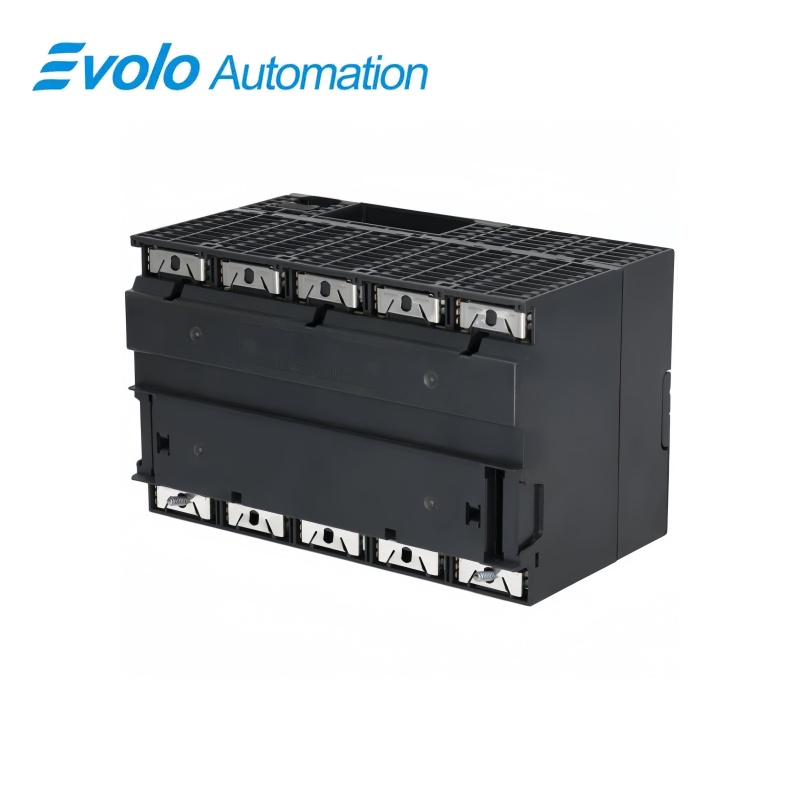

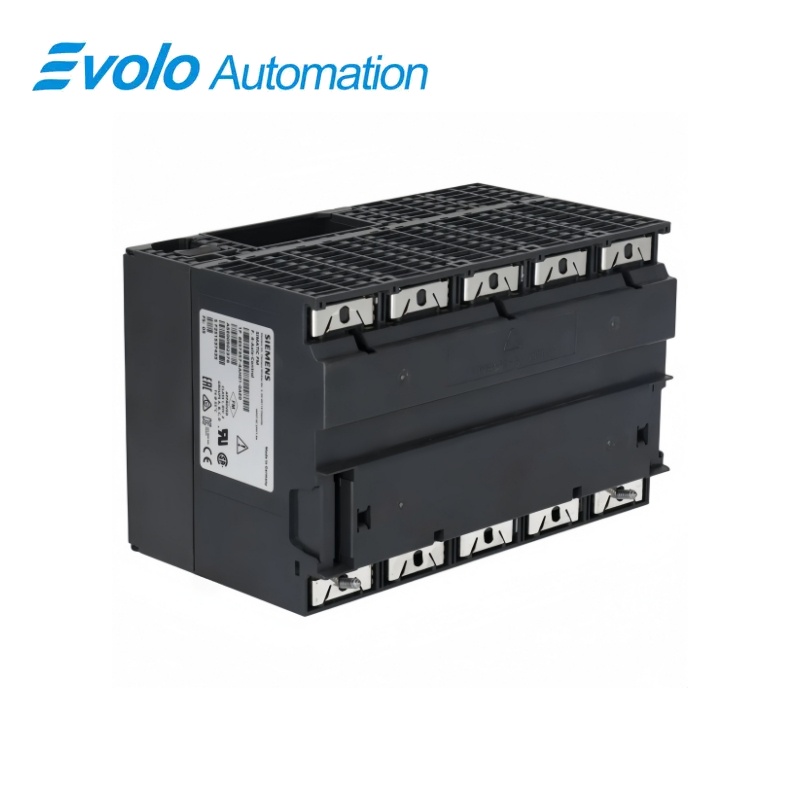

Siemens SIMATIC S7-300 FM 357-2 modul polohování a řízení dráhy 6ES7357-4AH01-0AE0
Výrobce: Siemens
Stav: Zcela nový
Doba dodání: Skladem
Původ: Německo
Záruka: 12 měsíců
E-mail: [email protected]
whatsApp: +86-18150117685
- Přehled
- Přehled produktu
- Hlavní funkce
- Oficiální technické údaje
- Často kladené otázky
- Poznámky ke kompatibilitě a objednávání
- Nejprodávanější modely
- Doporučené produkty
Přehled
SIEMENS · SIMATIC S7-300
6ES7357-4AH01-0AE0 SIMATIC S7-300 FM 357-2 modul pro polohování a řízení dráhy
Modul SIMATIC S7-300 FM 357-2 je modul pro polohování a řízení dráhy pro krokové a servopohony s čtyřmi měřicími obvody, digitálními vstupy/výstupy, připojeními enkodérů a analogovými výstupy nastavované hodnoty.
Na první pohled
| Značka | Siemens |
|---|---|
| Model | 6ES7357-4AH01-0AE0 |
| Typ produktu | modul pro polohování a řízení dráhy více os |
| Hlavní funkce | Řídí koordinované polohování pomocí krokových nebo servopohonů a zpětné vazby polohy |
| Aplikace nebo kompatibilní řada | Automatizační systémy SIMATIC S7-300 vyžadující až čtyři měřicí obvody |
Přesná identifikace
Porovnejte označení 6ES7357-4AH01-0AE0 znak po znaku a potvrďte úplné označení modulu SIMATIC S7-300 FM 357-2 pro polohování a řízení dráhy.
Uspořádání rozhraní
Před připojením náhradní jednotky potvrďte napájení, porty, připojení polních zařízení a požadované příslušenství.
Kontrola konfigurace
Zachovejte schválený inženýrský projekt, síťové parametry a aplikační data používaná instalovaným systémem.
Přehled produktu
Modul SIMATIC S7-300 FM 357-2 je modul pro polohování a řízení dráhy pro krokové a servopohony s čtyřmi měřicími obvody, digitálními vstupy/výstupy, připojeními enkodérů a analogovými výstupy nastavované hodnoty.
Modul podporuje polohování a řízení dráhy pomocí krokových nebo servopohonů při řízených rychlostech až 1 000 metrů za minutu. Pro aplikace specifické získávání polohy lze připojit inkrementální i absolutní enkodéry SSI. Osmnáct digitálních vstupů a osm digitálních výstupů poskytují připojení pro sondy, senzory BERO a obecné řídicí signály.
Hlavní funkce
Řízení koordinovaného pohybu
Modul podporuje polohování a řízení dráhy s krokovými nebo servopohony při řízených rychlostech až 1 000 metrů za minutu.
Průmyslová zpětná vazba polohy
Pro aplikace specifické pro danou úlohu lze připojit inkrementální i absolutní enkodéry SSI.
Integrované strojní signály
Osmnáct digitálních vstupů a osm digitálních výstupů poskytují připojení pro sondy, senzory BERO a obecné řídicí signály.
Oficiální technické údaje
| Jmenovité napájecí napětí | 24 V DC |
|---|---|
| Proud na základní desce při 5 V | Maximálně 100 mA |
| Ztráta výkonu | 15 W |
| Paměť NC programu | 750 KB |
| Digitální vstupy | 18 |
| Číslicové výstupní kanály | 8 |
| Maximální proud digitálního výstupu | 0,5 A |
| Rozhraní přírůstkového enkodéru | RS 422, až 1 MHz |
| Rozlišení SSI kódovacích zařízení | 13, 21 nebo 25 bitů |
| Maximální rychlost přenosu SSI dat | 1,5 Mbit/s |
| Maximální délka kabelu SSI | 250 m při 187,5 kbit/s |
| Analogové referenční napětí | −10 až +10 V |
| Analogový referenční proud | −3 až +3 mA |
| Maximální frekvence pulzů krokového motoru | 750 kHz |
| Maximální délka kabelu pro signál krokového motoru | 50 m |
| Přední spojnice | 1 × 40pinové |
| Rozměry modulu | 200 x 125 x 118 mm |
| Hmotnost bez obalu | 1,2 kg |
Často kladené otázky
Jaké typy pohonů může řídit zařízení 6ES7357-4AH01-0AE0?
Podporuje úkoly polohování a řízení dráhy s kompatibilními krokovými nebo servopohony.
Jaké rozhraní pro enkodéry jsou k dispozici na zařízení 6ES7357-4AH01-0AE0?
Modul přijímá inkrementální enkodéry RS 422 a absolutní enkodéry SSI se specifikovanými rozlišeními.
Kolik vstupů pro stroj je k dispozici na zařízení 6ES7357-4AH01-0AE0?
Je k dispozici osmnáct digitálních vstupů, včetně připojení určených pro sondy a senzory BERO.
Jaká je maximální frekvence pulzů pro krokový motor u zařízení 6ES7357-4AH01-0AE0?
Výstup pulzů pro krokový motor pracuje až na frekvenci 750 kHz.
Může zařízení 6ES7357-4AH01-0AE0 poskytnout analogový nastavovací signál servopohonu?
Ano; analogový výstup nastavovacího signálu pokrývá rozsah −10 až +10 V se specifikovaným proudovým rozsahem.
Co je třeba zálohovat před výměnou modulu 6ES7357-4AH01-0AE0?
Před odstraněním uložte NC program, data os, strojní data, adresaci a příslušný projekt řídicího systému.
Jaké kontroly zapojení jsou důležité při instalaci modulu 6ES7357-4AH01-0AE0?
Ověřte napájení 24 V, přiřazení předního konektoru, typ enkodéru, rozhraní pohonu a limity délky kabelu.
Poznámky ke kompatibilitě a objednávání
Seznam kontrol kompatibility
- Potvrďte, že stojan S7-300 a projekt řídicího systému obsahují správný hardware FM 357-2.
- Zajistěte shodu mezi nainstalovaným rozhraním inkrementálního nebo SSI enkodéru, rozlišením a uspořádáním kabelů.
- Před výměnou modulu zachovejte všechny NC programy, strojní data a parametry os.
