Siemens SIMATIC S7-200 CN 6ES7216-2AD23-0XB8 CPU 226 DC/DC/DC

Přehled

19:11:09Siemens · SIMATIC S7-200 CN

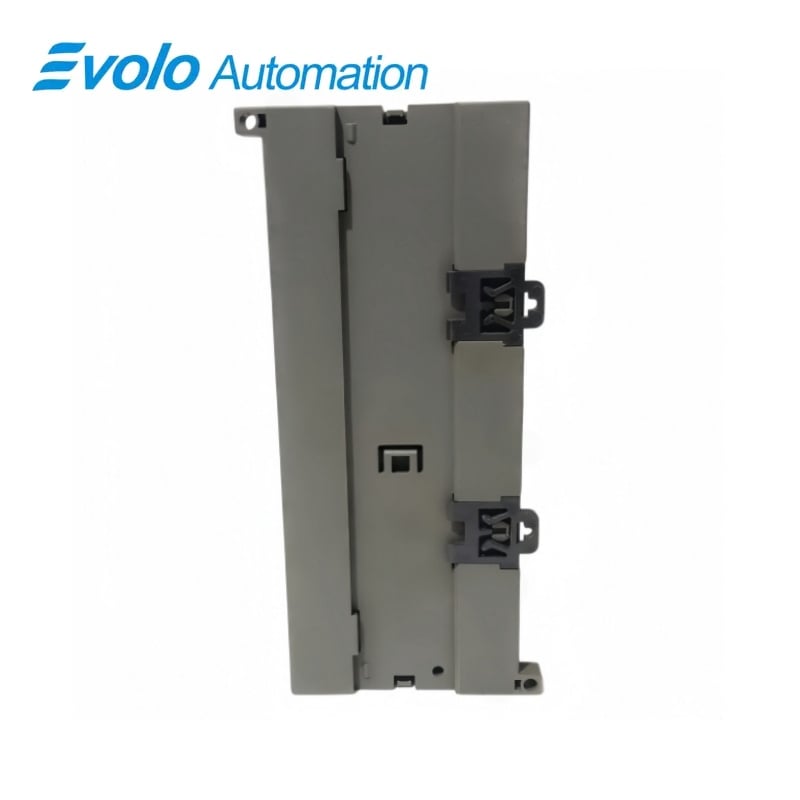

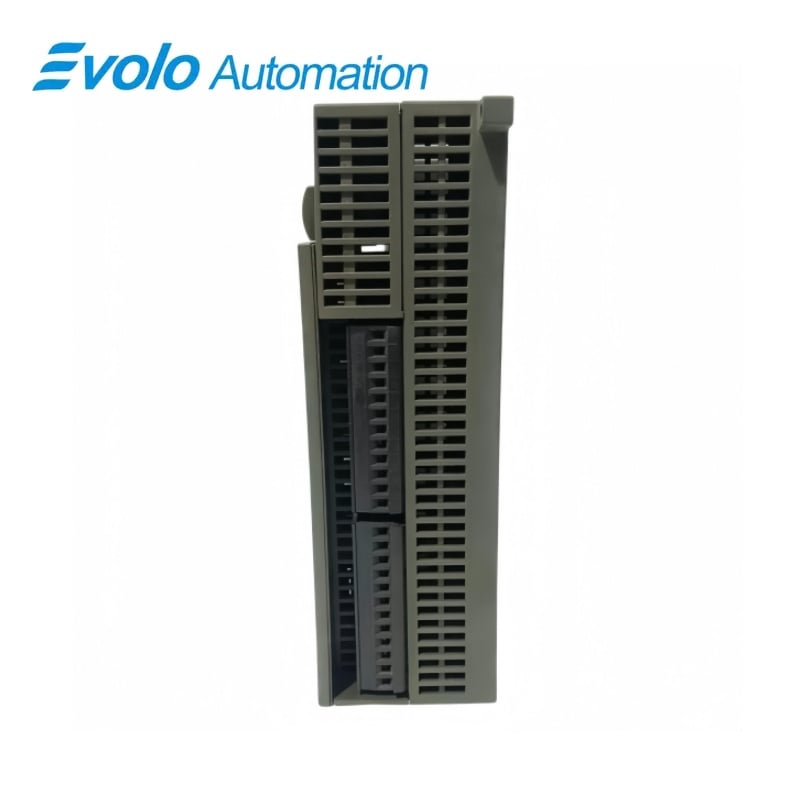

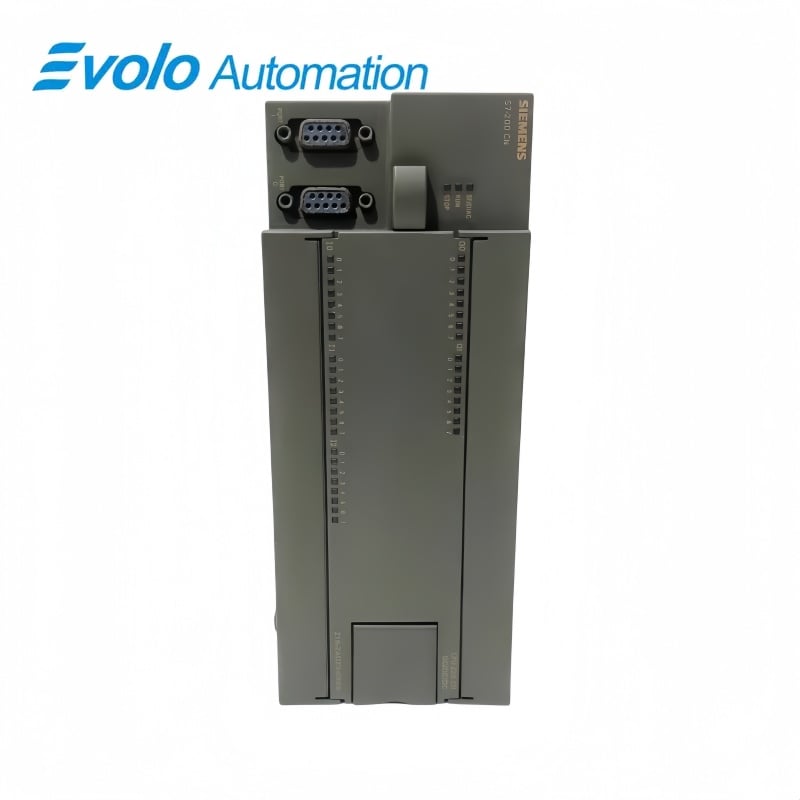

6ES7216-2AD23-0XB8 CPU 226 DC/DC/DC kompaktní CPU

Siemens 6ES7216-2AD23-0XB8 je kompaktní řídicí jednotka CPU 226 DC/DC/DC řady SIMATIC S7-200 CN s 24 digitálními vstupy, 16 tranzistorovými výstupy a dvěma komunikačními porty pro protokol PPI nebo uživatelsky programovatelnými.

Na první pohled

Značka	Siemens
Model	6ES7216-2AD23-0XB8
Typ produktu	Kompaktní programovatelný logický řídicí systém
Hlavní funkce	Zajišťuje řízení strojů s integrovanými digitálními vstupy/výstupy 24 V DC
Aplikace nebo kompatibilní řada	Automatizační systémy SIMATIC S7-200 CN

Napájení a výstupy

Použijte verzi CPU 24 V DC s tranzistorovými výstupy.

Záložní program

Archivujte projekt STEP 7-Micro/WIN, datové bloky a nastavení portů.

Připojení v poli

Zachovat mapu kanálů se 24 vstupy a 16 výstupy před výměnou.

Přehled produktu

Siemens 6ES7216-2AD23-0XB8 je kompaktní řídicí jednotka CPU 226 DC/DC/DC řady SIMATIC S7-200 CN s 24 digitálními vstupy, 16 tranzistorovými výstupy a dvěma komunikačními porty pro protokol PPI nebo uživatelsky programovatelnými.

Poskytuje 24 stejnosměrných vstupů a 16 tranzistorových výstupů v kompaktní jednotce CPU. Dva porty podporují komunikaci PPI nebo uživatelsky programovatelnou komunikaci Freeport.

Pozornost při objednávání: potvrďte verzi CN CPU 226 DC/DC/DC, napájení 24 V, zapojení tranzistorových výstupů, paměť projektu, rozvržení rozšíření a oba sériové porty.

Hlavní funkce

Integrované digitální vstupy/výstupy

Poskytuje 24 stejnosměrných vstupů a 16 tranzistorových výstupů v kompaktní jednotce CPU.

Dvojité sériové komunikace

Dva porty podporují komunikaci PPI nebo uživatelsky programovatelnou komunikaci Freeport.

Rozšiřitelná řídicí platforma

Podporuje rozšiřující moduly S7-200 a nakonfigurovaná pole zařízení.

Oficiální technické údaje

Typ regulátoru	CPU 226 DC/DC/DC
Napětí napájení	24 V DC
Digitální vstupy	24
Typ digitálního výstupu	Tranzistor
Digitální výstupy	16
Programová paměť	16 KB nebo 24 KB v závislosti na konfiguraci
Datová paměť	10 KB
Komunikační porty	2 porty PPI / Freeport
Typická ztráta výkonu	11 W
Šířka	196 mm
Výška	80 mm
Hloubka	62 mm
Hmotnost bez obalu	0,488 kg
Certifikační varianta	CE

Oficiální zdroj: Oficiální technické údaje společnosti Siemens pro 6ES7216-2AD23-0XB8 .

Často kladené otázky

Jaký zdroj napájení mám použít pro 6ES7216-2AD23-0XB8?

Použijte regulovaný zdroj 24 V DC dimenzovaný pro CPU a připojené polní zátěže.

Jsou výstupy na 6ES7216-2AD23-0XB8 reléové kontakty?

Tato verze DC/DC/DC používá tranzistorové digitální výstupy.

Kolik polních signálů lze připojit přímo k 6ES7216-2AD23-0XB8?

Kompaktní řídicí jednotka poskytuje 24 digitálních vstupů a 16 digitálních výstupů.

Jaký software mám použít k údržbě 6ES7216-2AD23-0XB8?

Použijte kompatibilní inženýrské prostředí STEP 7-Micro/WIN pro nainstalovaný projekt S7-200.

Lze obě komunikační rozhraní na zařízení 6ES7216-2AD23-0XB8 použít pro sériová zařízení?

Obě rozhraní podporují provoz v režimu PPI i uživatelsky programovatelný režim Freeport, pokud jsou správně nakonfigurována.

Co je třeba zálohovat před výměnou zařízení 6ES7216-2AD23-0XB8?

Před odstraněním uložte program, data, nastavení trvalých proměnných, parametry rozhraní a mapu vstupů/výstupů.

Co je nutné ověřit po instalaci zařízení 6ES7216-2AD23-0XB8?

Zkontrolujte napájení stejnosměrným proudem, polaritu zátěže tranzistoru, rozšiřující moduly a nastavení obou komunikačních rozhraní.

Poznámky ke kompatibilitě a objednávání

Před objednáním zařízení 6ES7216-2AD23-0XB8: potvrďte verzi CN CPU 226 DC/DC/DC, napájení 24 V, zapojení tranzistorových výstupů, paměť projektu, rozvržení rozšíření a oba sériové porty.

Seznam kontrol kompatibility

• Používejte pouze v povolené hardwarové konfiguraci SIMATIC S7-200 CN.
• Před uvedením do provozu obnovte uložený projekt STEP 7-Micro/WIN a trvalá data.
• Před zapnutím ověřte polaritu výstupu tranzistoru a napětí vnější zátěže.
