Siemens 6ES7193-4CB70-0AA0 SIMATIC ET 200S TM-E15N24-01 modul rychlého připojení

Přehled

Siemens SIMATIC ET 200S

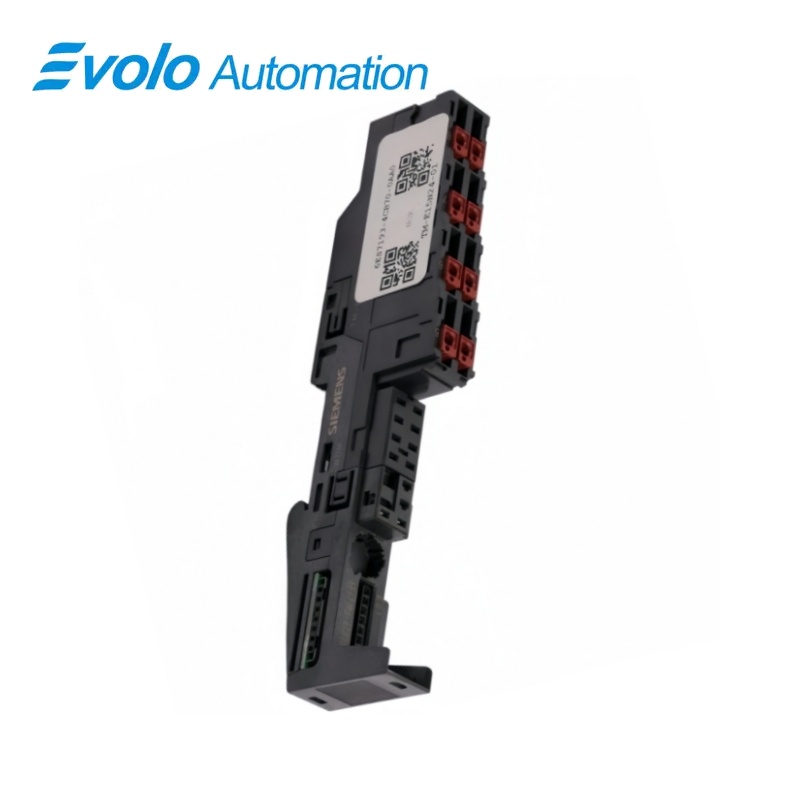

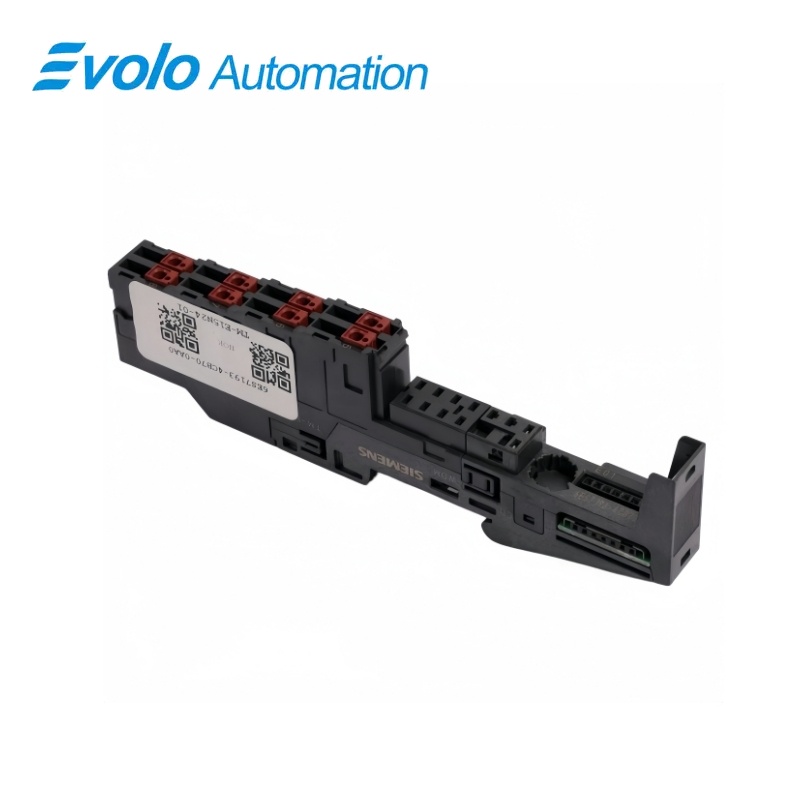

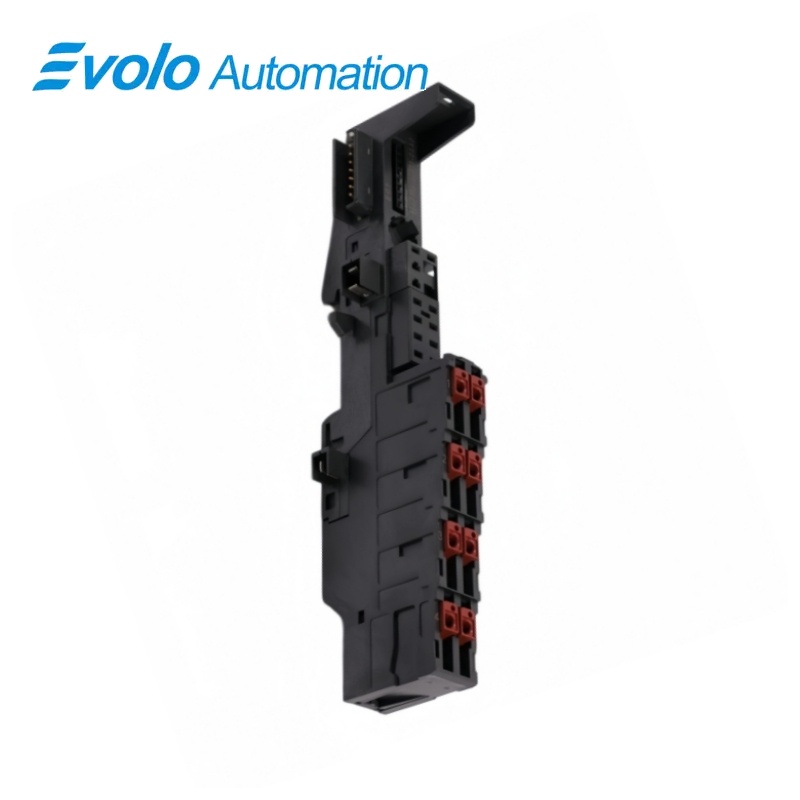

6ES7193-4CB70-0AA0 SIMATIC ET 200S TM-E15N24-01 modul přípojné základny s technologií FastConnect

Modul přípojné základny TM-E15N24-01 s technologií FastConnect, dvě řady po čtyřech připojeních a nepřerušovaná sběrnice AUX1 bez přístupu k externím svorkám AUX1.

Na první pohled

Značka	Siemens
Model	6ES7193-4CB70-0AA0
Typ produktu	Přípojná základna pro elektronické moduly
Hlavní funkce	Zajištění připojení polních vodičů a spojitosti základní sběrnice
Aplikace	Elektronické moduly pro sestavy ET 200S

Žádné odizolování na polní svorce

Verze s technologií FastConnect využívá rychlé připojení bez odizolování vodiče.

Nepřerušovaná sběrnice AUX1

Sběrnice AUX1 prochází základnou bez připojení k externím svorkám.

Plná výška základny

Základna FastConnect má výšku 162 mm, na rozdíl od kratších provedení se šroubem nebo pružinou.

Přehled produktu

6ES7193-4CB70-0AA0 Poskytuje terminálovou základnu pro kompatibilní elektronický modul ET 200S o šířce 15 mm s použitím polních připojení FastConnect a dvou řad po čtyřech terminálových bodech.

Přiřazení terminálů 1 až 8 určuje vložený elektronický modul, zatímco pevná sběrnice AUX1 zůstává nepřerušená až k sousední skupině potenciálů bez poskytnutí externího přístupu k terminálu AUX1.

Pozornost při objednávání: Zachovejte variantu připojení N24-01, ověřte, že průchod AUX1 bez přístupu k terminálu odpovídá obvodovému zapojení, a vyhraďte výšku základny FastConnect 162 mm.

Hlavní funkce

Připojte polní vedení pomocí FastConnect

Varianta N využívá rychlé připojení bez oloupání izolace se čtyřmi terminálovými připojeními uspořádanými ve dvou skupinách po čtyřech.

Pokračujte ve sběrnici a napájecích sběrnicích

Terminálová základna nese sběrnici ET 200S a pevné napájecí sběrnice pod nainstalovaným elektronickým modulem.

Propojte AUX1 bez expozice polního terminálu

AUX1 sběrnice je pevná a spojená s přilehlou skupinou potenciálů vlevo, bez přístupu k terminálu na tomto základu.

Oficiální technické údaje

Metoda ukončení v poli	Rychlé připojení FastConnect bez odizolování
Rozložení svorkovnice	2 × 4 připojení; svorky 1–8
Připojení základní desky	Základní sběrnice ET 200S provedená přes základ
Uspořádání napájecí sběrnice	Pevné napájecí sběrnice od napájecího modulu
Uspořádání AUX1	Pevné průchodové zapojení sběrnice; žádné externí připojení terminálu AUX1
Rozměry a přibližná hmotnost	15 × 162 × 43 mm; 72 g

Oficiální zdroj: Technický list výrobku Siemens · Návod k použití terminálového modulu Siemens ET 200S

Často kladené otázky

Lze připojit externí vodič AUX1 přímo k zařízení 6ES7193-4CB70-0AA0?

Proudová cesta AUX1 je spojitá přes základnu, avšak tato varianta nemá externí přístup k terminálům.

Kdo určuje, které signály se objeví na svorkách 1 až 8 u zařízení 6ES7193-4CB70-0AA0?

Přiřazení svorek 1 až 8 určuje nainstalovaný elektronický modul.

Měl bych odizolovat polní vodiče před použitím rychlospínacích svorek na zařízení 6ES7193-4CB70-0AA0?

Rychlospínací metoda FastConnect je navržena tak, aby umožnila připojení vodiče bez nutnosti odizolování.

Je zařízení 6ES7193-4CB70-0AA0 schopno podporovat elektronický modul široký 30 mm?

Tato řada terminálových základen je určena pro kompatibilní elektronické moduly široké 15 mm.

Proč vyžaduje zařízení 6ES7193-4CB70-0AA0 více svislého prostoru než základna se šroubovými svorkami?

Verze FastConnect má výšku 162 mm, zatímco odpovídající šroubové a pružinové verze mají výšku 132 mm.

Kolik polních připojení poskytuje modul 6ES7193-4CB70-0AA0?

Základna poskytuje osm svorkových připojení uspořádaných ve dvou skupinách po čtyřech.

Kolik základen 6ES7193-4CB70-0AA0 je dodáváno v balací jednotce firmy Siemens?

Výrobek firmy Siemens je dodáván jako balací jednotka pěti svorkových modulů.

Poznámky ke kompatibilitě a objednávání

Před objednáním modulu 6ES7193-4CB70-0AA0: Uveďte úplné označení verze FastConnect TM-E15N24-01 a požadovaný počet základen, přičemž si uvědomte, že se jedná o balací jednotku pěti kusů a že externí svorky AUX1 nejsou k dispozici.

Kontrolní seznam kompatibility pro modul 6ES7193-4CB70-0AA0

• Použijte kompatibilní elektronický modul ET 200S o šířce 15 mm a dodržujte přiřazení svorek tohoto modulu.
• Při shodě s již existující metodou připojení polních vodičů zachovejte variantu FastConnect N.
• Povolit rozměry obalu svorkovnice 15 × 162 × 43 mm.
• Tuto variantu 01 používejte pouze v případech, kdy spojitý AUX1 bez přístupu ke svorkám vyhovuje danému obvodu.
• Rozlišujte pětisvorkovou balení od výrobce od počtu jednotlivých stanicových slotů.
