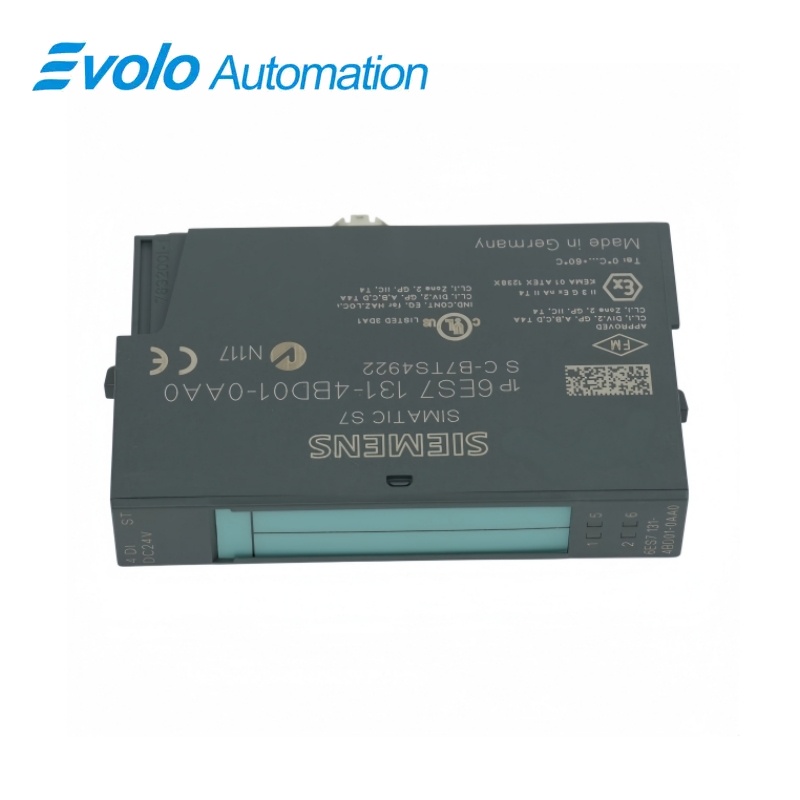

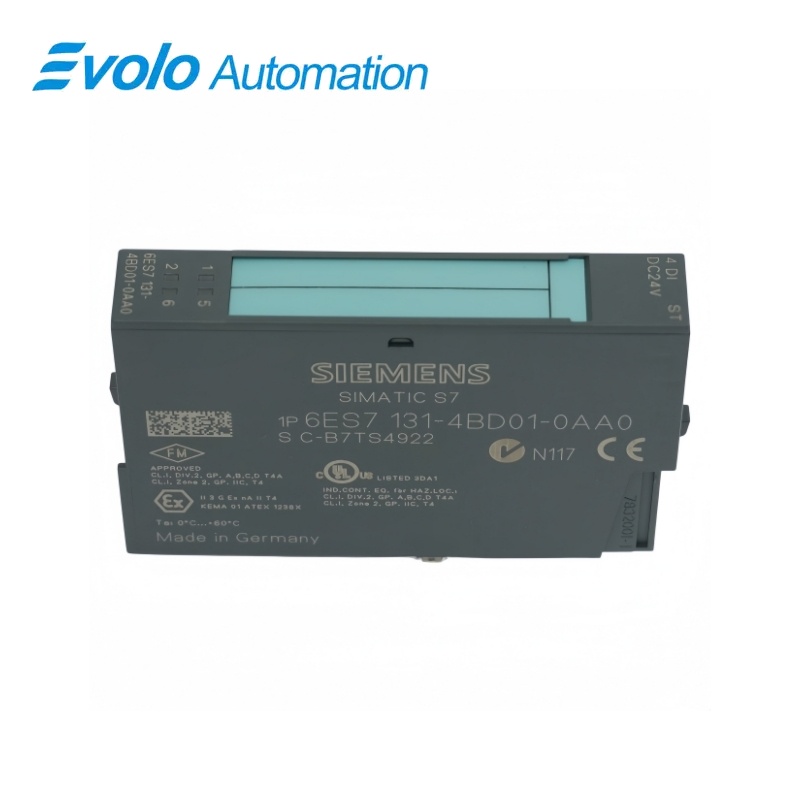

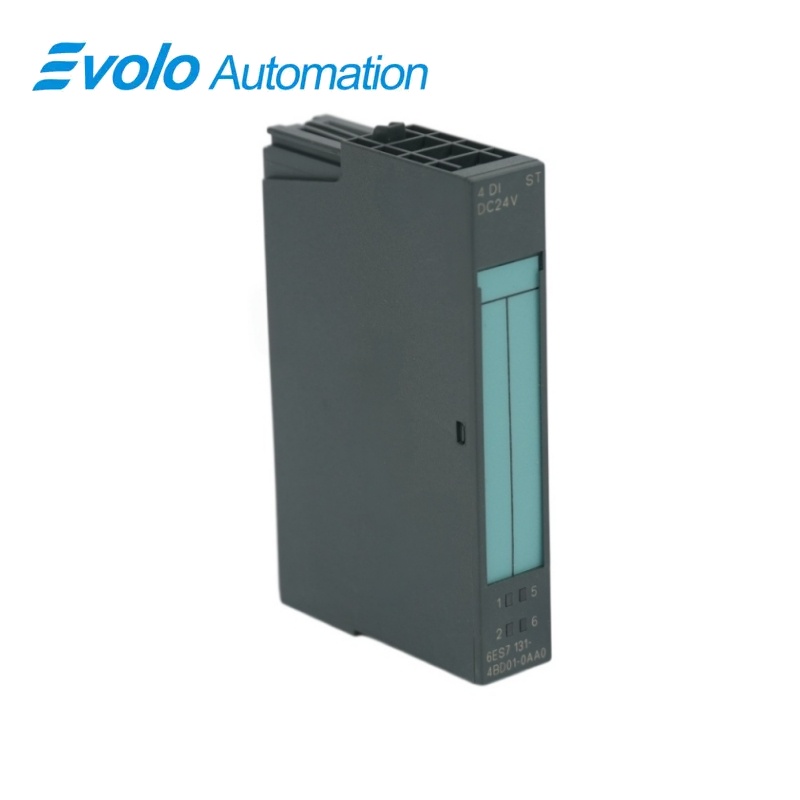

Siemens 6ES7131-4BD01-0AA0 SIMATIC ET 200S 4DI DC24V standardní vstupní modul

Přehled

Siemens SIMATIC ET 200S

6ES7131-4BD01-0AA0 SIMATIC ET 200S 4DI DC24V Standardní vstupní modul

Standardní vstupní modul šířky 15 mm se čtyřmi kanály 24 V DC, napájením senzorů a jednotlivými zelenými LED indikátory stavu.

Na první pohled

Značka	Siemens
Model	6ES7131-4BD01-0AA0
Typ produktu	Digitální vstupní modul
Hlavní funkce	Získávání diskrétních signálů ze senzorů
Aplikace	Obvody spínačů a přiblížovacích senzorů ET 200S

Čtyři senzorové kanály

Připojte spínače nebo kompatibilní přiblížovací senzory ke čtyřem standardním vstupním kanálům 24 V DC.

Možnost adresování s balením

Použijte čtyři vstupní bity s balením nebo jeden vstupní bajt bez balení.

Výběr svorkovnice

Vyberte kompatibilní svorkovnici TM-E šířky 15 mm, abyste získali číslované pozice, pozici napájení senzorů a pozici AUX1 požadované obvodem.

Přehled produktu

6ES7131-4BD01-0AA0 získává čtyři diskrétní signály 24 V DC v stanici SIMATIC ET 200S.

Standardní vstupní elektronika je vhodná pro spínače a indukční snímače, s pevným vstupním filtrem a zeleným indikátorem stavu na každém kanálu.

Pozornost při objednávání: Přizpůsobte typ snímače, vstupní prahy a přiřazení svorkovnice TM-E, poté zachovejte vybrané rozdělení procesního obrazu (zabalené nebo nezabalené) v konfiguraci stanice.

Hlavní funkce

Získávání stavů polních spínačů

Čtyři vstupní kanály detekují úrovně signálů generovaných spínači a kompatibilními indukčními snímači.

Napájení připojených snímačů

Napájení snímačů poskytuje až 500 mA při výstupním napětí za zatížení minimálně L+ mínus 0,5 V.

Zobrazení aktivních vstupních kanálů

Zelená LED dioda na každém kanálu zobrazuje jeho vstupní stav, zatímco volitelné adresní zabalení snižuje vstupní alokaci na čtyři bity.

Oficiální technické údaje

Číslicové vstupní kanály	4
Jmenovité napájecí a vstupní napětí	24 V DC; napájení modulu z napájecího modulu
Proudový odběr základní desky	Maximálně 10 mA z sběrnice 3,3 V DC
Výstup napájení senzoru	Až 500 mA; výstup minimálně L+ − 0,5 V za zátěže
Typický výkonový ztrátový výkon	0,7 W
Přiřazení vstupního procesního obrazu	1 bajt bez balení; 4 bity s balením
Délka parametru	1 bajt
Vstupní charakteristika	Typ IEC 61131–1
Práh vstupního signálu	Signál 0: −30 až +5 V; signál 1: +15 až +30 V
Typický vstupní proud pro signál 1	7 mA při 24 V
Zpoždění vstupu na jakémkoli okraji signálu	2–4,5 ms; typicky 3 ms; není parametrizovatelné
Maximální délka stíněného kabelu	1000 m
Maximální délka nechráněného kabelu	600 m
Klidový proud dvouvodičového senzoru	Maximálně 1,5 mA
Elektrická izolace vstupu	Žádné oddělení mezi kanály; izolace od sběrnice zadní desky
Povolený rozdíl potenciálů v obvodu	75 V DC nebo 60 V AC
Testovací napětí izolace	500 V DC
Indikace vstupu a diagnostika	Zelená LED indikace stavu pro každý kanál; žádná diagnostická funkce
Šířka modulu a přibližná hmotnost	15 mm; 35 g
Rozsah okolní teploty pro svislou instalaci	0–55 °C

Oficiální zdroj: Návod k obsluze modulu Siemens 4DI DC24V ST · Technický list výrobku Siemens

Často kladené otázky

Může modul 6ES7131-4BD01-0AA0 přijmout dvouvodičový indukční spínač se zbytkovým proudem 2 mA v nevzbuzeném stavu?

Ne, povolený klidový proud pro dvouvodičový senzor je omezen na 1,5 mA.

Lze upravit vstupní filtr u zařízení 6ES7131-4BD01-0AA0 pro rychlejší pulzy?

Ne, standardní vstupní zpoždění není parametrizovatelné a obvykle činí 3 ms v rozmezí 2–4,5 ms na obou hranách.

Jaký proud senzoru může zařízení 6ES7131-4BD01-0AA0 dodat?

Výstup napájení senzoru je dimenzován až na 500 mA a za zatížení zůstává alespoň na úrovni L+ mínus 0,5 V.

Které vstupní úrovně zařízení 6ES7131-4BD01-0AA0 rozpozná jako zapnuto a vypnuto?

Signál v rozsahu +15 až +30 V je rozpoznán jako 1, zatímco −30 až +5 V odpovídá 0.

Lze snížit přidělení procesního obrazu zařízení 6ES7131-4BD01-0AA0 pod jednu bajtovou hodnotu?

Ano, možnost seskupení (packing) využívá čtyři vstupní bity místo jedné bajtové hodnoty na modul.

Jsou čtyři kanály zařízení 6ES7131-4BD01-0AA0 vzájemně izolovány?

Ne, kanály nejsou izolovány jednotlivě, i když jsou elektricky izolovány od sběrnice základní desky.

Co znamená rozsvícená zelená LED dioda kanálu na modulu 6ES7131-4BD01-0AA0?

Indikuje, že odpovídající digitální vstupní kanál je aktivní.

Poznámky ke kompatibilitě a objednávání

Před objednáním modulu 6ES7131-4BD01-0AA0: Zkombinujte čtyřkanálový standardní modul se kompatibilním základem TM-E o šířce 15 mm, zachovejte přiřazení napájení senzorů a vstupních svorek a dodržte nakonfigurované uspořádání balení.

Kontrolní seznam kompatibility pro modul 6ES7131-4BD01-0AA0

• Používejte kompatibilní spínače nebo indukční senzory s napájením 24 V DC.
• Udržujte klidový proud dvouvodičových senzorů do 1,5 mA.
• Vyberte základ TM-E, který vystavuje požadované svorky napájení a AUX1.
• Zachovejte čtyřbitové zabalené nebo osmibitové nezabalené uspořádání adres.
