Siemens SIMATIC HMI TD17 textový displej 6AV3017-1NE30-0AX0
Výrobce: Siemens
Stav: Zcela nový
Doba dodání: Skladem
Původ: Německo
Záruka: 12 měsíců
E-mail: [email protected]
whatsApp: +86-18150117685
- Přehled
- Přehled produktu
- Hlavní funkce
- Oficiální technické údaje
- Často kladené otázky
- Poznámky ke kompatibilitě a objednávání
- Nejprodávanější modely
- Doporučené produkty
Přehled
SIEMENS · SIMATIC HMI TD17
6AV3017-1NE30-0AX0 SIMATIC HMI TD17 Text Display

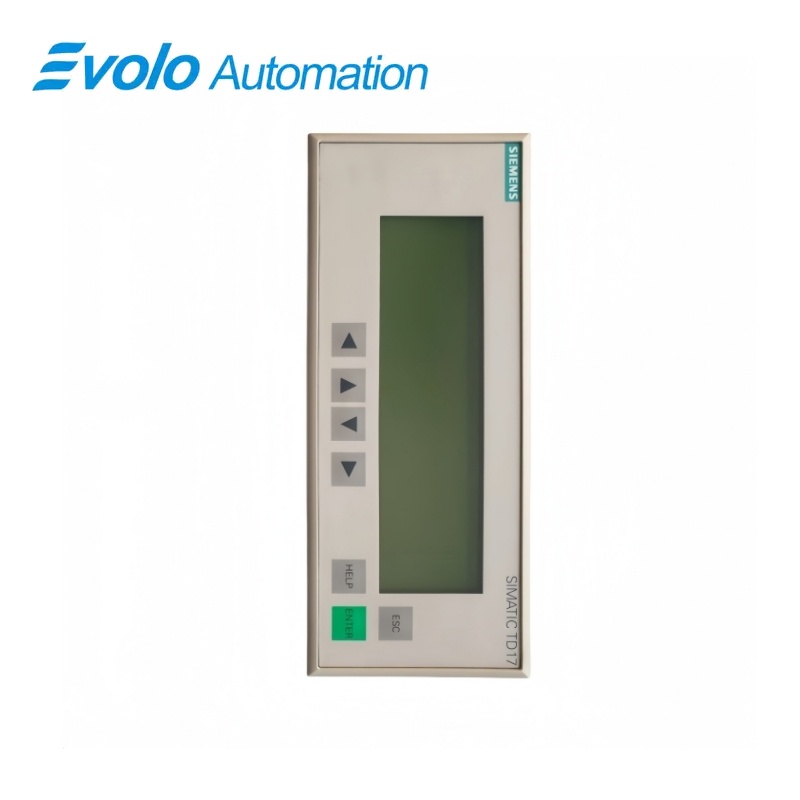

SIMATIC TD17 je textový displej s LED podsvícením pro zobrazení zpráv operátora a řízení v předchozích instalacích automatizace SIMATIC.
Na první pohled
| Značka | Siemens |
|---|---|
| Model | 6AV3017-1NE30-0AX0 |
| Typ produktu | Textový displej TD17 pro operátora |
| Hlavní funkce | Zobrazuje technologický text a umožňuje interakci operátora se řídicími systémy SIMATIC |
| Aplikace nebo kompatibilní řada | Předchozí automatizační systémy SIMATIC S5, S7, M7 a SIMATIC 505 používající projekty TD17 |
Přesná identifikace
Porovnejte číslo 6AV3017-1NE30-0AX0 znak po znaku a potvrďte úplné označení SIMATIC HMI TD17 Text Display.
Uspořádání rozhraní
Před připojením náhradní jednotky potvrďte napájení, porty, připojení polních zařízení a požadované příslušenství.
Kontrola konfigurace
Zachovejte schválený inženýrský projekt, síťové parametry a aplikační data používaná instalovaným systémem.
Přehled produktu
SIMATIC TD17 je textový displej s LED podsvícením pro zobrazení zpráv operátora a řízení v předchozích instalacích automatizace SIMATIC.
LCD displej zobrazuje dokumentovaný čtyřřádkový nebo osmiraďkový textový formát. Vnitřní komunikační podpora zahrnuje přiřazené řídicí systémy SIMATIC S5, S7, M7 a 505. Rozhraní PROFIBUS DP podporuje přenosové rychlosti až 12 Mbit/s.
Hlavní funkce
Nastavitelné rozložení textu
LC displej může zobrazovat dokumentovaný čtyřřádkový nebo osm řádkový textový formát.
Více SIMATIC ovladačů
Nativní podpora komunikace zahrnuje přiřazené řady řídicích jednotek SIMATIC S5, S7, M7 a 505.
Komunikace přes PROFIBUS DP
Rozhraní PROFIBUS DP podporuje rychlosti sběrnice až 12 Mbit/s.
Oficiální technické údaje
| Technologie zobrazování | LC displej s LED podsvícením |
|---|---|
| Textové formáty | 4 řádky × 20 znaků nebo 8 řádků × 40 znaků |
| Jmenovité napájecí napětí | 24 V DC |
| Povolený rozsah napájení | 18 až 30 V DC |
| Mezní hodnota napájecího přechodného jevu | 35 V po dobu 500 ms; mezi přechodnými jevy minimálně 50 s |
| Proudový odběr při 24 V | 340 mA typicky; 390 mA maximální trvalý proud |
| Ochrana napájení | Vnitřní elektronická pojistka; vnější rychlá pojistka 1,6 A |

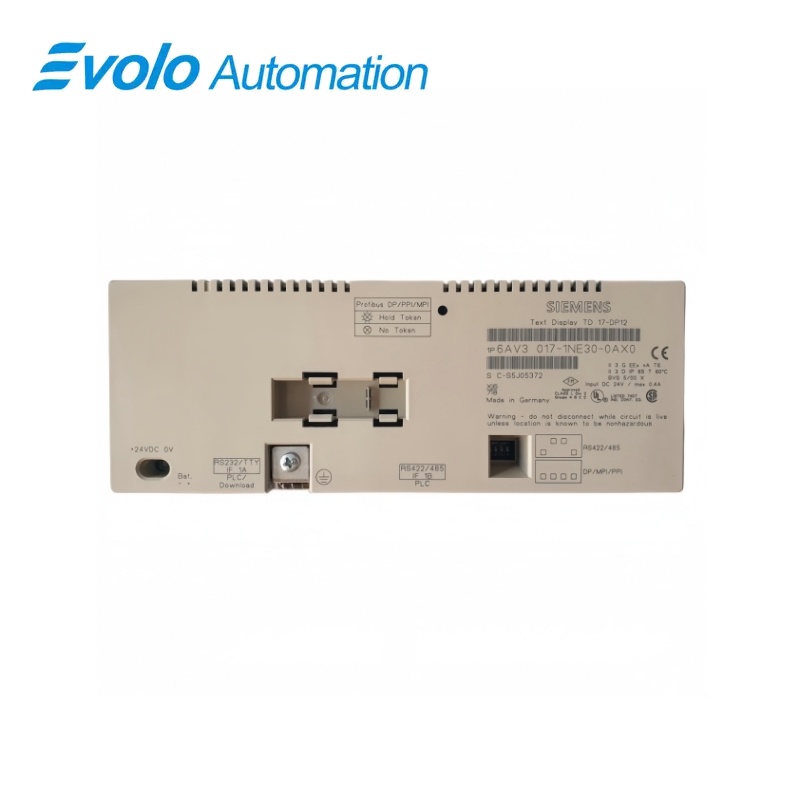

| Sériové rozhraní | Jeden rozhraní RS232, jeden rozhraní TTY a jedno rozhraní RS422/485 |
| Rychlost PROFIBUS DP | Až 12 Mbit/s |
| Provozní teplota | 0 až 50 °C při svislém montážním postavení; 0 až 35 °C při vodorovném montážním postavení |
| Teplota při přepravě a skladování | −25 až 70 °C |
| Relativní vlhkost | Až 95 % bez kondenzace během provozu |
| Přední ochrana | IP65 při správně nasazené těsnicí páskové vložce na čelním panelu |
| Tloušťka čelního panelu | Až do 6 mm |
| Volný prostor kolem konektorů | Alespoň 50 mm pod pouzdrem |
| Rozměry balení | 26,7 × 14,9 × 7,4 cm |
| Hmotnost bez obalu | 0,694 kg |
Často kladené otázky
Se kterými řídicími systémy může komunikovat zařízení 6AV3017-1NE30-0AX0?
Pro přiřazené řídicí systémy SIMATIC S5, S7, M7 a 505 jsou dodávány nativní ovladače.
Jaké rozložení textu podporuje zařízení 6AV3017-1NE30-0AX0?
Displej podporuje dokumentované formáty čtyř řádků po dvaceti znacích nebo osm řádků po čtyřiceti znacích.
Je displej zařízení 6AV3017-1NE30-0AX0 podsvícený?
Ano, kapalinový krystalový displej využívá LED podsvícení.
Jakou rychlost PROFIBUS podporuje zařízení 6AV3017-1NE30-0AX0?
Rozhraní PROFIBUS DP podporuje přenosové rychlosti až 12 Mbit/s.
Lze moderní projekt širokoúhlého HMI přímo stáhnout do zařízení 6AV3017-1NE30-0AX0?
Ne, formát projektu, rozložení displeje, ovladač komunikace a podpora cílového zařízení musí být nejprve převedeny a ověřeny.
Jaké zapojení je třeba zaznamenat před výměnou zařízení 6AV3017-1NE30-0AX0?
Zaznamenejte napájení, adresu PROFIBUS, ukončení sběrnice, připojení řídicího systému a všechny kabely pro operátorské rozhraní.
Co je třeba zálohovat před výměnou zařízení 6AV3017-1NE30-0AX0?
Uchovat původní projekt HMI, texty zpráv, přiřazení kláves, nastavení komunikace a konfiguraci na straně řídicího systému.
Poznámky ke kompatibilitě a objednávání
Seznam kontrol kompatibility
- Zkontrolujte shodu ovladače původního řídicího systému a konfigurace PROFIBUS s nainstalovaným automatizačním systémem.
- Zachovat projekt TD17, databázi zpráv a přiřazení klíčů operátora před výměnou.
- Před instalací ověřit rozměry panelu, přívodní zapojení a ukončení sběrnice.
