Vibrační modul IS220PVIBH1AD IS220PVIBH1A

Přehled

Místo původu:	USA
Název značky:	Ge
Typ modelu:	IS220PVIBH1AD IS220PVIBH1A
Podrobnosti o obalu:	Originální nový, továrně zalepený
Dodací doba:	5-7 dní
Podmínky platby:	T/T
Dodací schopnost:	Skladem

Specifikace

Popis

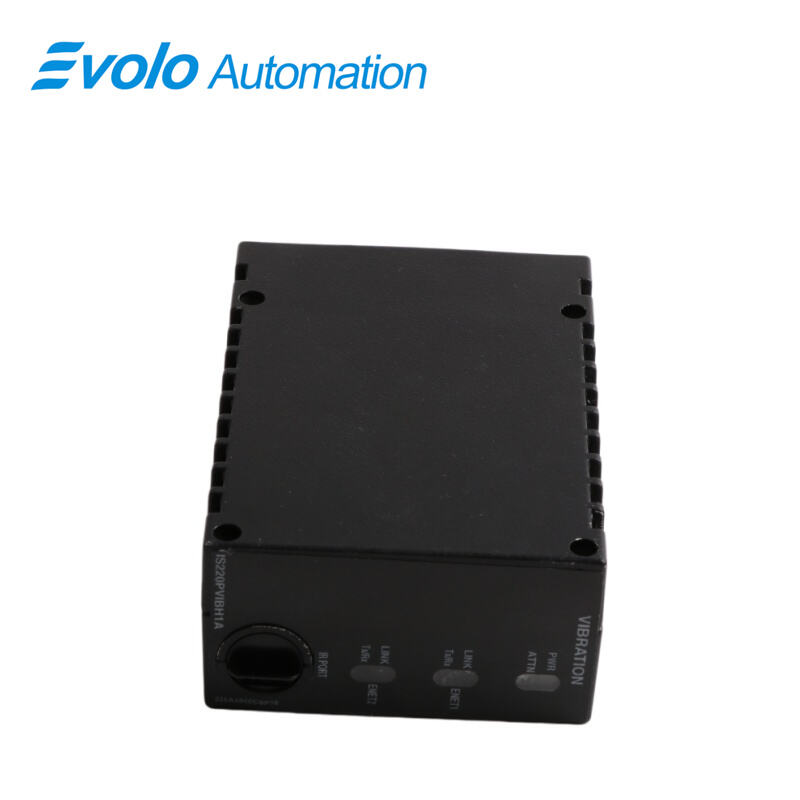

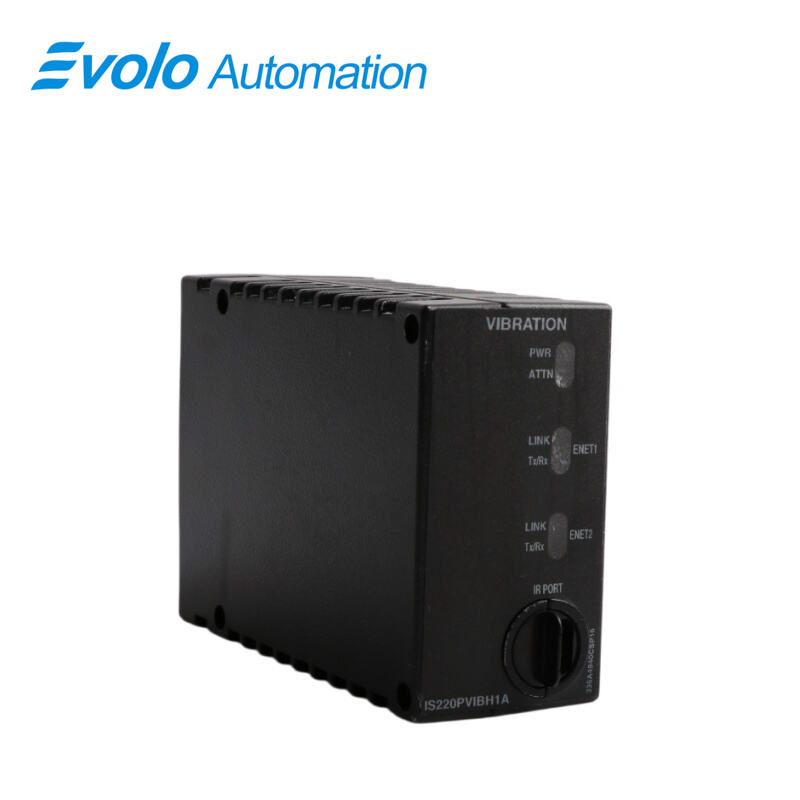

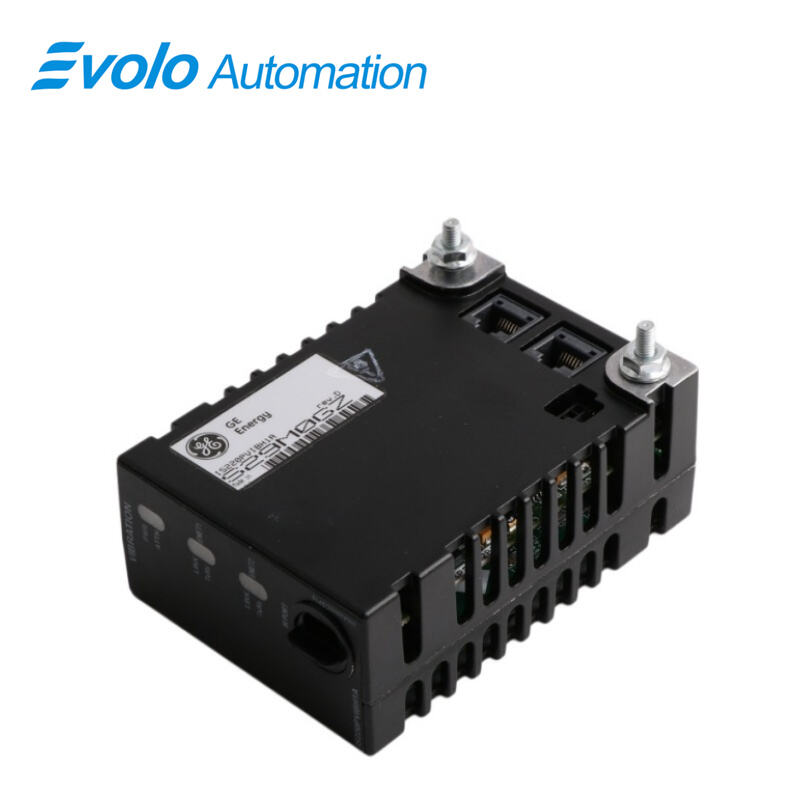

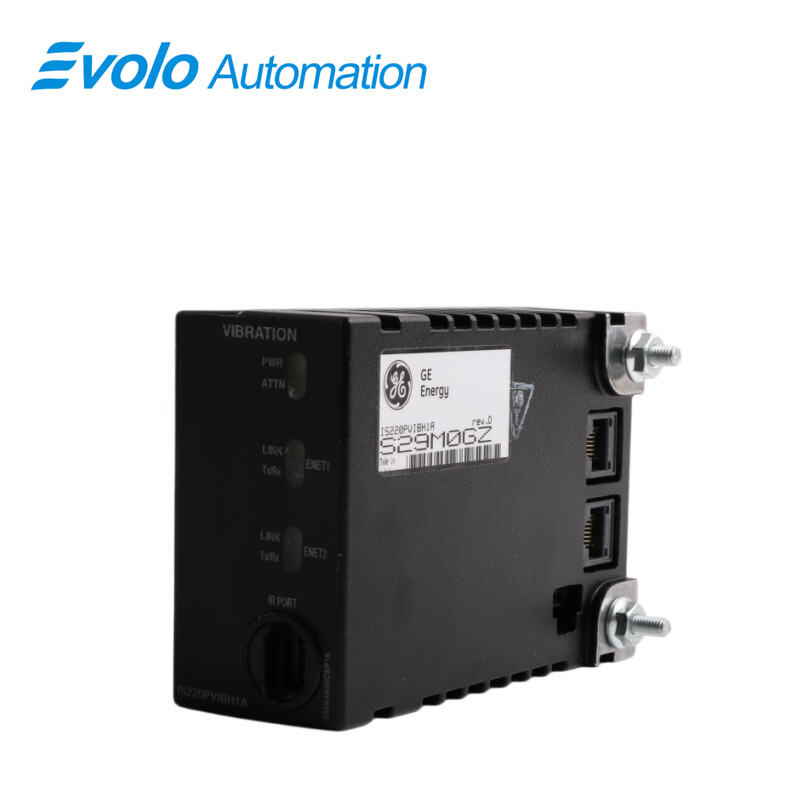

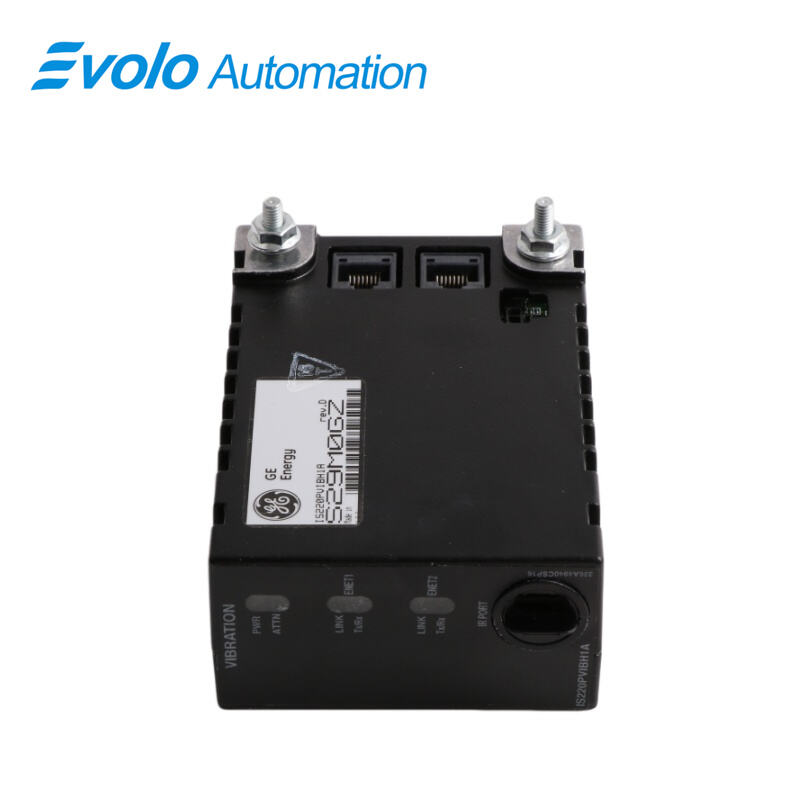

IS220PVIBH1AD IS220PVIBH1A je vibrační monitor (PVIB), vyvinutý společností GE v rámci řídicího systému Mark Vle. Balíček vibračního monitoru (PVIB) elektricky propojuje jednu nebo dvě I/O Ethernetové sítě s vibračním terminálovým modulem TVBA. Balíček obsahuje procesorovou desku, akviziční desku a dcerinnou desku, které jsou společné pro všechny distribuované I/O balíčky řady Mark Vle.

1. Balíček čte informace o vibracích nebo blízkosti ze snímačů následujících typů prostřednictvím kanálů 1 až 8: proximitory, akcelerometry se zabudovaným výstupem (pouze kanály 1–3), velomitory nebo seizmické kanály; kanály 9 až 12 podporují pouze proximity, zatímco kanál 13 může přijímat buď signál typu Keyphasor, nebo signál typu proximity.

dva dvojité ethernetové porty RJ45 a tříkolíkový vstup napájení slouží k napájení sady. Pro snímkovací frekvence nižší než 100 Hz umožňuje PVIB použití dvou ethernetových sítí. Podporuje snímkovací frekvence 3,125, 6,25, 12,5, 25, 50 a 100 Hz přes ethernetovou síť.

dC-37pinový konektor připojuje výstup přímo ke shodnému konektoru na terminálové desce. Indikační LED diody slouží k vizuální diagnostice.

Použití

Tepelné a jaderné elektrárny: Monitorování vibrací ložisek u velkých parních turbín, plynových turbín a generátorů za účelem prevence mechanického poškození.

Olejový a plynárenský průmysl: sledování provozního stavu velkých odstředivých kompresorů a čerpacích stanic.

Těžké chemické závody: Řízení ochrany proti vypnutí založené na vibracích u kritického rotačního zařízení.

Kompatibilita

Dva RJ45 ethernetové porty a tříkolíkový vstup napájení slouží k napájení modulu. U snímkovacích frekvencí nižších než 100 Hz umožňuje PVIB použití dvou samostatných ethernetových sítí. Podporuje snímkovací frekvence 3,125, 6,25, 12,5, 25, 50 a 100 Hz přes ethernetovou síť. Výstup je připojen přímo pomocí DC-37 kolíkového konektoru ke shodnému konektoru na terminálové desce. Indikační LED diody slouží k vizuální diagnostice.

Instalace

Postupujte podle následujícího postupu pro instalaci modulu

1. Zajistěte terminálovou desku, kterou chcete použít.

2. Připojte I/O modul PVIB přímo ke konektorům terminálové desky.

3. K mechanickému upevnění modulů použijte závitové čepy umístěné v blízkosti ethernetových portů.

4. V závislosti na konfiguraci systému připojte jeden nebo dva ethernetové kabely. Modul lze použít s libovolným z portů. Při použití dvou připojení by měl být port ENET1 připojen k síti propojené s řídicím zařízením R.

5. Připojte modul ke zdroji napájení zasunutím konektoru na straně modulu.

6. Nakonfigurujte I/O modul dle potřeby pomocí aplikace ToolboxST*

7. Zkontrolujte, zda je napájecí dceřinní deska N28 na TVBA správně zasunuta do konektoru TvBA.

Často kladené otázky

Q: Často kladené otázky
A: Co je IS220PVIBH1AD IS220PVIBH1A?
IS220PVIBH1AD IS220PVIBH1A je vibrační modul z řady GE Mark Vle od společnosti GE.

Otázka: Jak získat IS220PVIBH1AD IS220PVIBH1A?
A: Nabízíme IS220PVIBH1AD i další produkty pro řízení turbín. Kontaktujte nás.

Q: Poskytujete záruku standardně?
A: Poskytujeme kompletní záruku na dobu 12 měsíců pro IS220PVIBH1AD IS220PVIBH1A. Pokud dojde k jakýmkoli problémům během 12 měsíců od data dodání, můžete kontaktovat náš tým za účelem získání pokynů a podpory.

Q: Jak zkontrolovat cenu a dostupnost pro IS220PVIBH1AD IS220PVIBH1A?
Odpověď: Kontaktujte prosím prodejního zástupce Johna Yanga na čísle +86-18150117685 nebo požádejte o cenovou nabídku.
