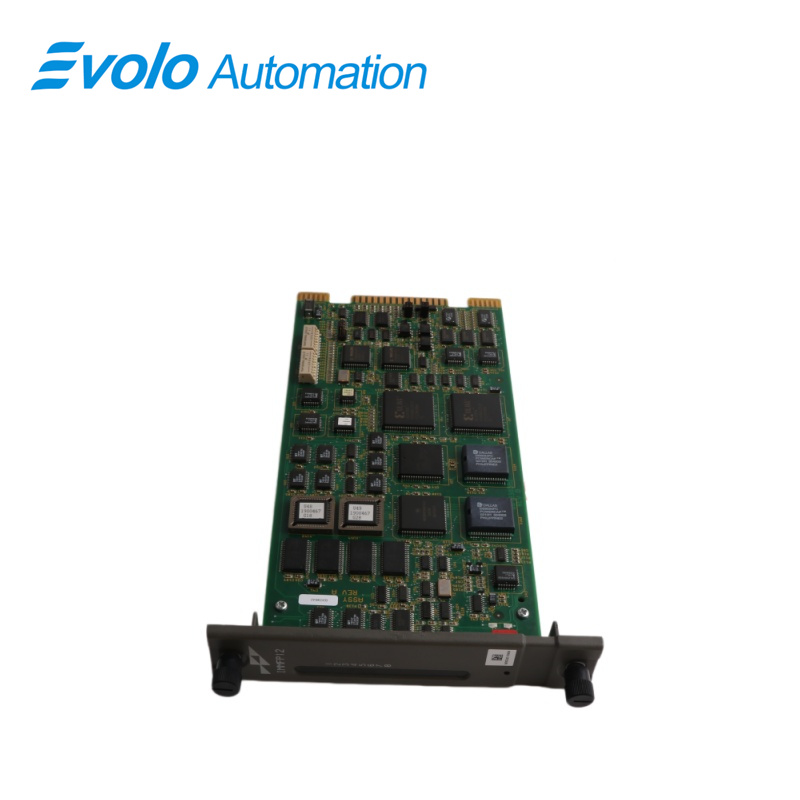

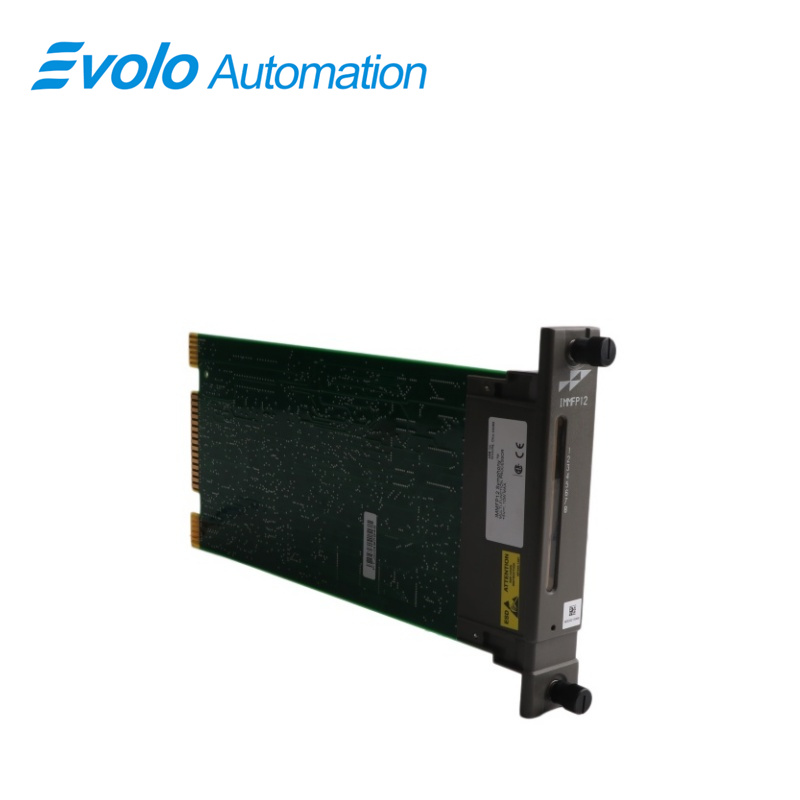

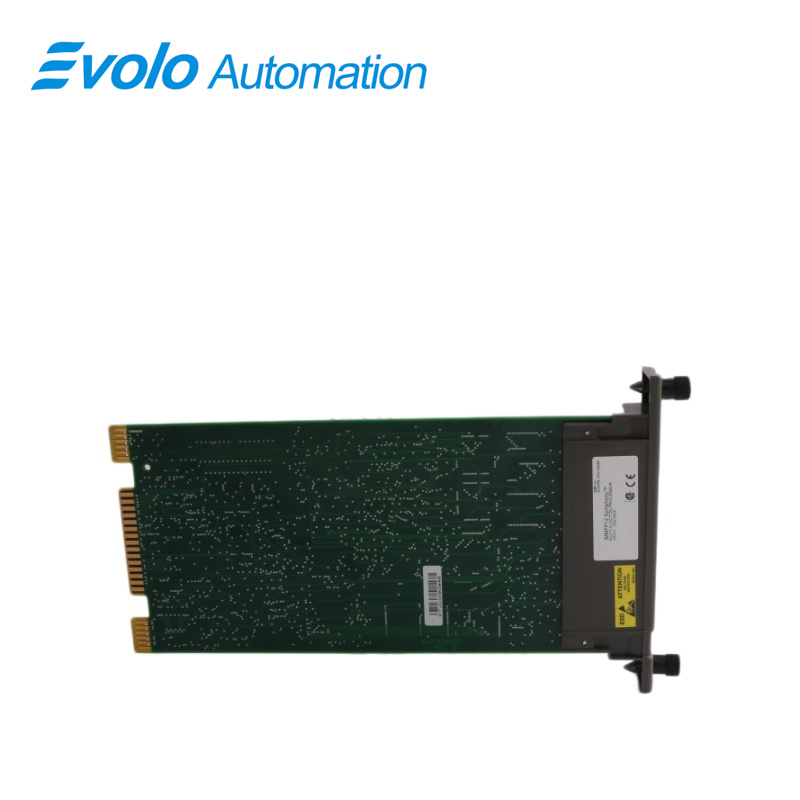

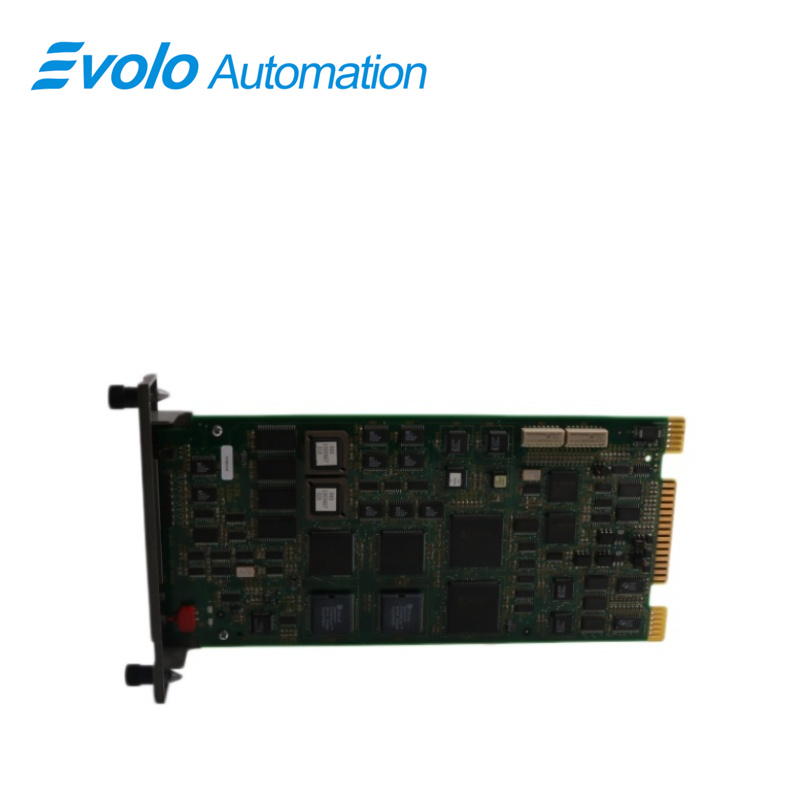

Modul multifunkčního procesoru IMMFP12, čínští výrobci a dodavatelé modulu multifunkčního procesoru IMMFP12, továrna Evolo Automation

Přehled

Místo původu:	Švédsko
Název značky:	ABB
Typ modelu:	IMMFP12
Podrobnosti o obalu:	Originální nový, továrně zalepený
Dodací doba:	5-7 dní
Podmínky platby:	T/T
Dodací schopnost:	Skladem

Specifikace

Parametr	Hodnota
Model	IMMFP12
Popis	Modul multifunkčního procesoru
Rozměr	3,5 × 31 × 17,6 cm
Hmotnost	0.26 kg
Mikroprocesor	32bitový procesor (16bitová externí sběrnice) o taktu 16 MHz
Paměť	Celkem: 512 kB ROM, 512 kB RAM, 256 kB NVRAM; k dispozici: 347 712 bajtů RAM, 194 752 bajtů NVRAM
Požadavky na výkon	+5 V DC při 2 A; typický výkon 10 W
Sériová rozhraní	Dva rozhraní RS-232-C nebo jedno RS-485 a jedno RS-232-C; až 19,2 kbaud
Podpora stanic	64 stanic při 40 kbaud (IISAC01) nebo 8 stanic při 5 kbaud (NDCS03 / NDIS01)
Redundantní komunikační spojení	sériové rozhraní 1 Mbaud
Programovatelnost	C, BASIC, BATCH, ladder (krokový diagram), funkční kódy, uživatelsky definované funkce
Elektromagnetické / rádiové rušení	Udržujte dveře skříně uzavřené; dodržujte vzdálenost ≥2 m od komunikačního zařízení
Fyzické rozměry	Šířka: 35,56 mm (1,40 palce); Výška: 177,80 mm (7,00 palce); Délka: 298,45 mm (11,75 palce)
Montáž	Zaujímá jeden slot ve standardní montážní jednotce modulů INFI 90 OPEN
Provozní teplota	0 °C až 70 °C (32 °F až 158 °F)
Relativní vlhkost	5 % až 95 % při teplotách do 55 °C; 5 % až 45 % při teplotách nad 55 °C (bez kondenzace)
Atmosférický tlak	Úroveň moře až 3 km (1,86 míle)
Kvalita ovzduší	Nekorozivní
Certifikace	Certifikováno CSA pro obvyklá prostředí; schváleno Factory Mutual pro nebezpečná prostředí třídy I, divize 2

Popis

Modul víceúčelového procesoru IMMFP12 (MFP) patří mezi klíčové moduly řídicí řady INFI 90® OPEN. Jedná se o analogový, sekvenční, dávkový a pokročilý regulátor pro více regulačních okruhů, který poskytuje výkonné řešení problémů řízení technologických procesů. Zároveň zajišťuje pořizování dat a zpracování informací a umožňuje skutečnou komunikaci typu rovnocenný-ke-rovnocennému (peer-to-peer). Komplexní sada funkčních kódů podporovaných tímto modulem zvládne i nejsložitější regulační strategie. Systém INFI 90 OPEN využívá různé analogové a digitální vstupně-výstupní moduly ke komunikaci s technologickým procesem a jeho řízení. Modul MFP komunikuje s maximálně 64 moduly v libovolné kombinaci.

Modul MFP má tři provozní režimy: provádění, konfigurace a chyba. V režimu provádění modul MFP spouští řídicí algoritmy a současně neustále kontroluje sám sebe na výskyt chyb. Pokud je chyba zjištěna, LED diody na předním panelu zobrazí chybový kód odpovídající typu zjištěné chyby. V režimu konfigurace je možné upravit stávající nebo přidat nové řídicí algoritmy. V tomto režimu modul MFP řídicí algoritmy nespouští. Pokud modul MFP zjistí chybu během režimu provádění, automaticky přepne do režimu chyby.

APLIKACE HARDWARU

Modul multifunkčního procesoru je ideálně vhodný pro aplikace vyžadující řízení více regulačních okruhů a vstupně-výstupních modulů I/O. Protože zpracovává jak analogové, tak digitální signály, modul MFP se vejde téměř do jakéhokoli řídicího schématu.

Chemický průmysl: Používá se pro automatizované řízení v chemických výrobních procesech.

Elektroenergetika: Používá se pro spínací řízení a ochranu v energetických systémech.

Olej a plyn: Používá se pro dálkový dohled a řízení zařízení v oblasti těžby a zpracování ropy a plynu.

Úprava vody: Používá se pro automatické řízení v procesech úpravy vody.

Výroba: Používá se pro automatizovanou výrobu v průmyslových odvětvích, jako je strojírenství a výroba automobilů.
