Přehled

Místo původu:	Švédsko
Název značky:	ABB
Typ modelu:	IMMFP02
Podrobnosti o obalu:	Originální nový, továrně zalepený
Dodací doba:	5-7 dní
Podmínky platby:	T/T
Dodací schopnost:	Skladem

Specifikace

Parametr	Hodnota
Model	IMMFP02
Popis	Modul multifunkčního procesoru
Rozměr	3,5 × 31,5 × 17,6 cm
Hmotnost	0,46 kg
Mikroprocesor	32bitový procesor (16bitová externí sběrnice) o taktu 16 MHz
Paměť	Celkem: 512 kB ROM, 512 kB RAM, 256 kB NVRAM; k dispozici: 347 712 bajtů RAM, 194 752 bajtů NVRAM
Požadavky na výkon	+5 V DC při 2 A; typický výkon 10 W
Sériová rozhraní	Dva rozhraní RS-232-C nebo jedno RS-485 a jedno RS-232-C; až 19,2 kbaud
Podpora stanic	64 stanic při 40 kbaud (IISAC01) nebo 8 stanic při 5 kbaud (NDCS03 / NDIS01)
Redundantní komunikační spojení	sériové rozhraní 1 Mbaud
Programovatelnost	C, BASIC, BATCH, ladder (krokový diagram), funkční kódy, uživatelsky definované funkce
Elektromagnetické / rádiové rušení	Udržujte dveře skříně uzavřené; dodržujte vzdálenost ≥2 m od komunikačního zařízení
Fyzické rozměry	Šířka: 35,56 mm (1,40 palce); Výška: 177,80 mm (7,00 palce); Délka: 298,45 mm (11,75 palce)
Montáž	Zaujímá jeden slot ve standardní montážní jednotce modulů INFI 90
Provozní teplota	0 °C až 70 °C (32 °F až 158 °F)
Relativní vlhkost	5 % až 95 % při teplotách do 55 °C; 5 % až 45 % při teplotách nad 55 °C (bez kondenzace)
Atmosférický tlak	Úroveň moře až 3 km (1,86 míle)
Kvalita ovzduší	Nekorozivní
Certifikace	Certifikováno CSA pro obvyklá prostředí; schváleno Factory Mutual pro nebezpečná prostředí třídy I, divize 2

Popis

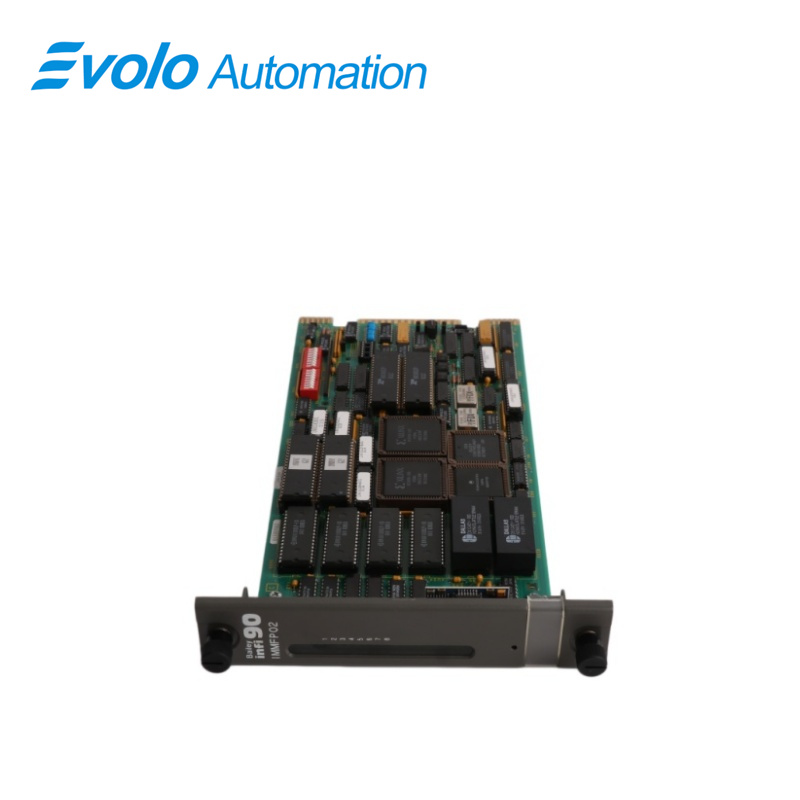

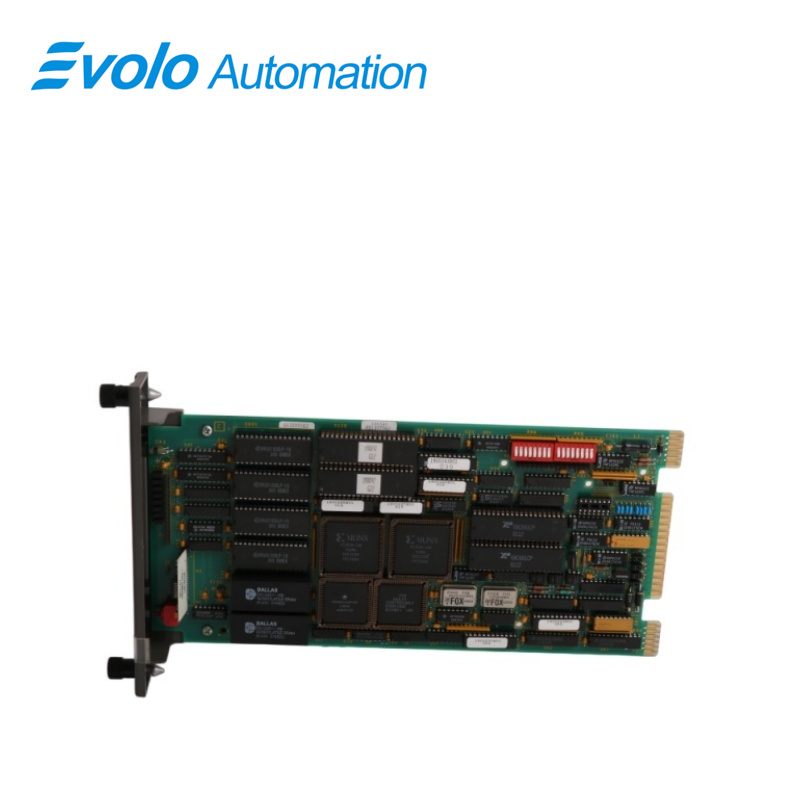

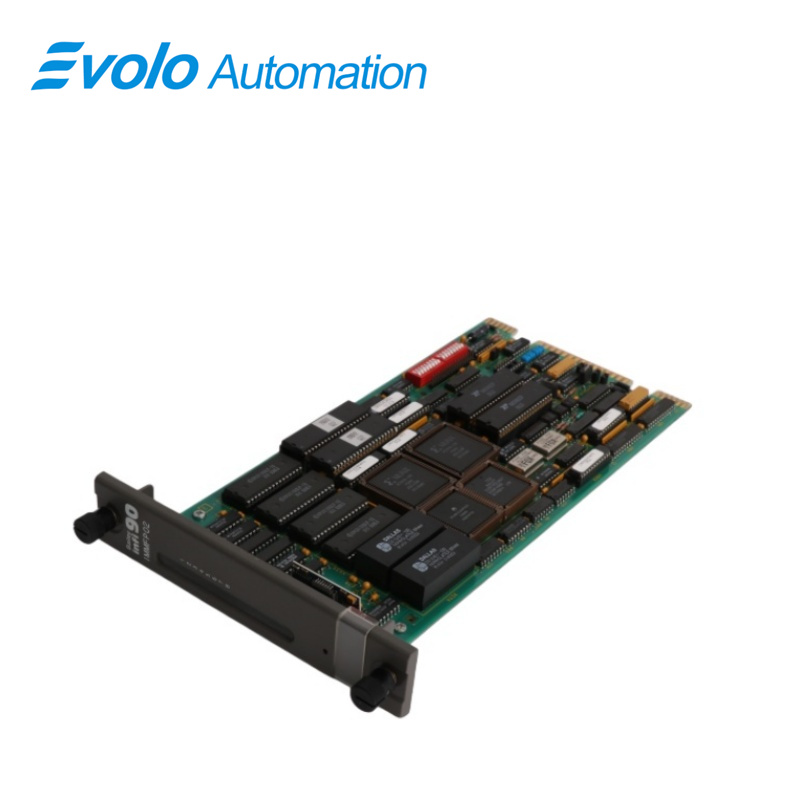

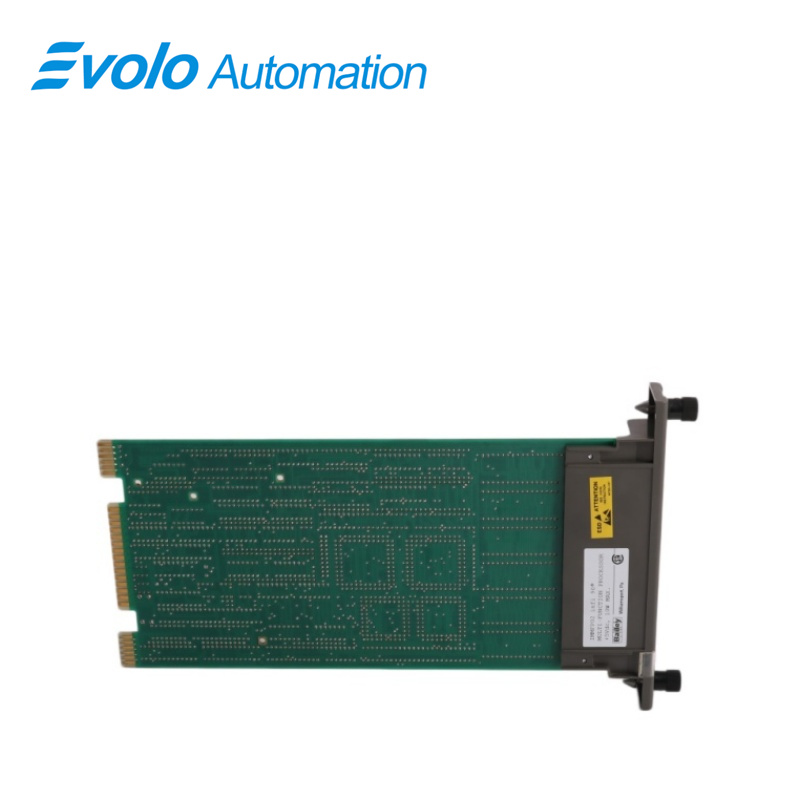

Víceúčelový procesorový modul IMMFP02 (MFP) je jedním z klíčových prvků řídicí modulové řady INFI 90®. Jedná se o analogový, sekvenční, dávkový a pokročilý regulátor s více smyčkami, který poskytuje výkonné řešení problémů řízení procesů. Zároveň zajišťuje pořizování dat a zpracování informací a umožňuje skutečnou komunikaci typu rovný-rovnému (peer-to-peer). Komplexní sada funkčních kódů podporovaných tímto modulem zvládne i nejsložitější regulační strategie. Systém INFI 90 využívá různé analogové a digitální vstupně-výstupní moduly ke komunikaci s procesem a jeho řízení. Modul MFP komunikuje s maximálně 64 moduly v libovolné kombinaci.

Modul MFP má tři provozní režimy: provádění, konfigurace a chyba. V režimu provádění modul MFP spouští řídicí algoritmy a současně neustále kontroluje sám sebe na výskyt chyb. Pokud je chyba zjištěna, LED diody na předním panelu zobrazí chybový kód odpovídající typu zjištěné chyby. V režimu konfigurace je možné upravit stávající nebo přidat nové řídicí algoritmy. V tomto režimu modul MFP řídicí algoritmy nespouští. Pokud modul MFP zjistí chybu během režimu provádění, automaticky přepne do režimu chyby.
