Digitální výstupní modul IMDSO14 IMDS014, čínský výrobce digitálních výstupních modulů IMDSO14 IMDS014, dodavatelé, továrna

Přehled

Místo původu:	Švédsko
Název značky:	ABB
Typ modelu:	IMDSO14 IMDS014
Podrobnosti o obalu:	Originální nový, továrně zalepený
Dodací doba:	5-7 dní
Podmínky platby:	T/T
Dodací schopnost:	Skladem

Specifikace

Parametr	Hodnota
Model	IMDSO14 IMDS014
Popis	Digitální výstupní modul
Rozměr	3,7 × 31,7 × 17,8 cm
Hmotnost	0.2 KG
Napětí zdroje elektrické energie	5 V DC (±5 %)
Současná spotřeba	275 mA typicky; 370 mA maximálně
Ztráta výkonu logiky	1,375 W typicky; 1,850 W maximálně
Kategorie přepětí na výstupech	II dle IEC 1010-1
Výstupy	16 digitálních
Napětí zatížení	24 VDC, 48 VDC
Proud zátěže (max.)	250 mA při 24 VDC; 125 mA při 48 VDC
Unikající proud vypnutého stavu (max.)	10 µA při 70 °C (158 °F)
Úbytek napětí ve vypnutém stavu (max.)	2 V při 70 °C (158 °F)
Spotřeba výstupního proudu	24 VDC: typicky 150 mA, maximálně 250 mA na výstup; 48 VDC: typicky 75 mA, maximálně 125 mA na výstup
Elektrostatická výbojová odolnost (IEC 1000-4-2, EN 61000-4-2)	Kontakt: ±6 kV; Vzduch: ±8 kV
Magnetické pole napájecí frekvence (IEC 1000-4-8, EN 61000-4-8)	Trvalé: 30 A/m (střední hodnota); Krátkodobé: 300 A/m (střední hodnota)
Pulzní magnetické pole (IEC 1000-4-9, EN 61000-4-9)	Špičková hodnota: 300 A/m
Dampingované kmitavé magnetické pole (0,1–1 MHz) (IEC 1000-4-10, EN 61000-4-10)	Špičková hodnota: 30 A/m
Vyzařované RF elektromagnetické pole (80 MHz–1 GHz, ENV 50140)	Nemodulované střední kvadratické hodnoty: 10 V/m; AM 80 % (1 kHz)
Vyzařované RF pole (900 ±5 MHz, ENV 50204)	Nemodulované RMS: 10 V/m; pulzně modulované, střída 50 %, 200 Hz
Radiofrekvenční společný mód (0,15–80 MHz, ENV 50141)	Nemodulované RMS: 10 V/m; AM 80 % (1 kHz); vnitřní impedance zdroje: 150 Ω
Provozní teplota	0 °C až 70 °C (32 °F až 158 °F) (vnitřní klasifikace skříně)
Relativní vlhkost	5 % až 95 % do 55 °C; 5 % až 45 % při 70 °C (bez kondenzace)
Stupeň znečištění	1 (bez kondenzace)
Atmosférický tlak	Úroveň moře až do 3 km (1,86 míle)

Popis

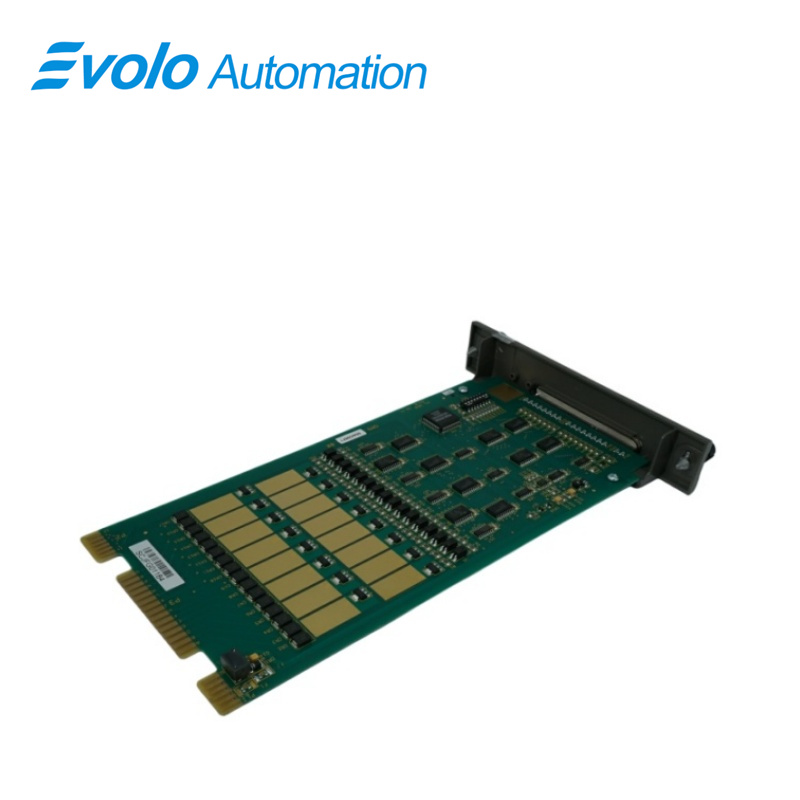

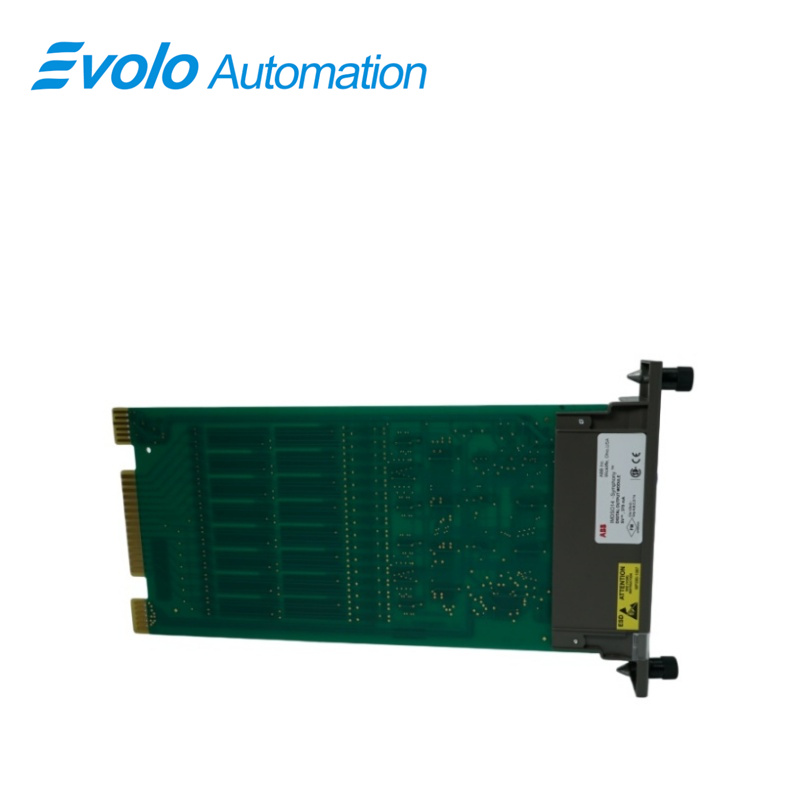

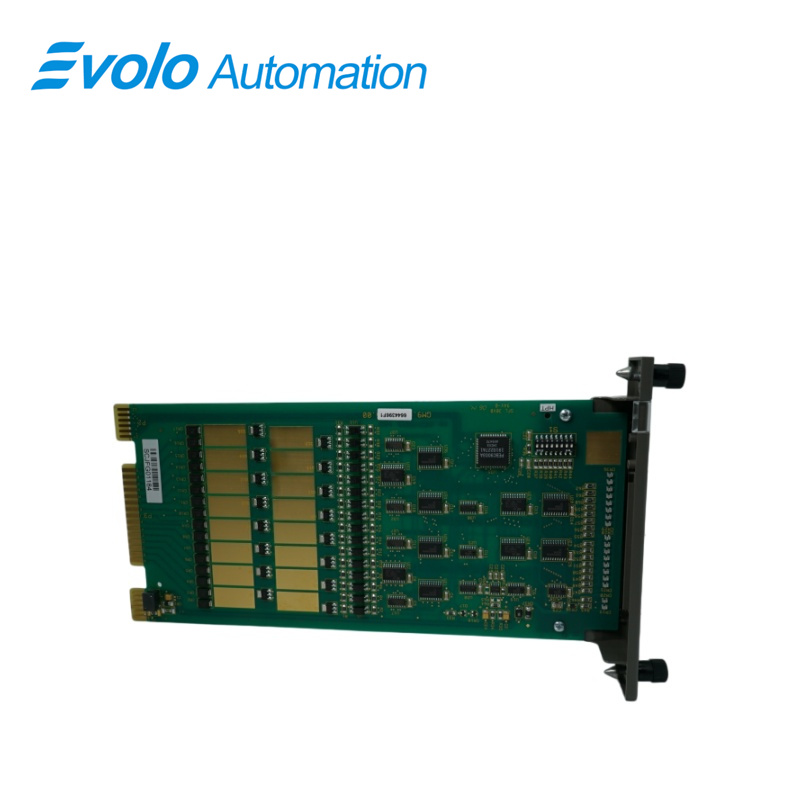

Modul IMDSO14 IMDS014 DSO se skládá z jednoho tištěného spojového obvodu, který zabírá jeden slot v jednotce pro montáž modulů (MMU). Přes polovodičové obvody na tištěném spojovém obvodu vytváří 16 samostatných digitálních signálů. Dvanáct výstupů je vzájemně izolováno; zbývající dvě dvojice sdílejí společné kladné výstupní vodiče.

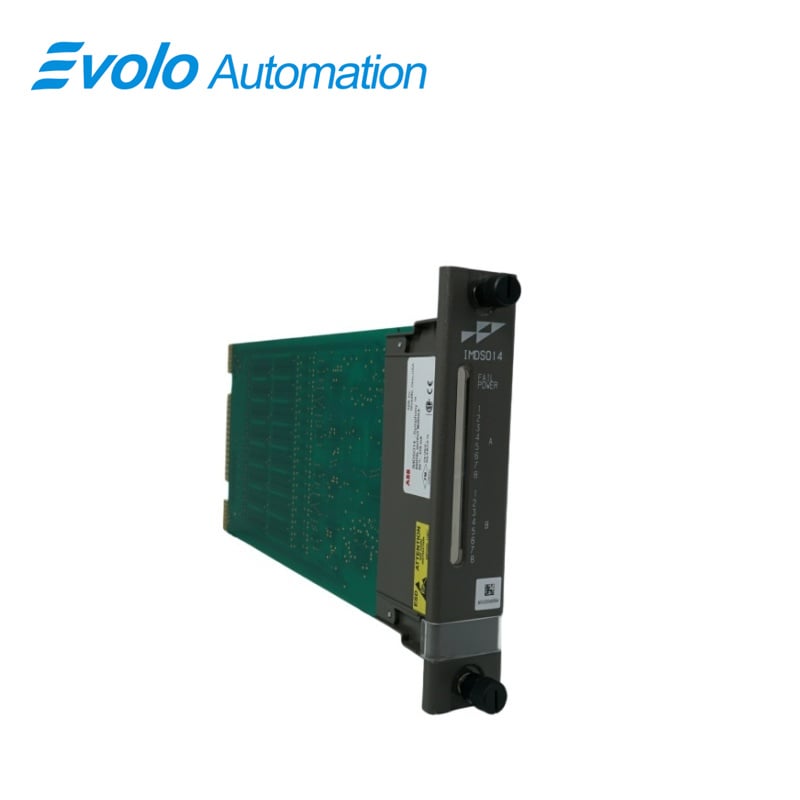

Dva upevněné šrouby na čelním panelu zajistí modul v jednotce MMU. Horní dva červený a zelený LED indikátory na čelním panelu ukazují provozní stav modulu. Šestnáct dolních červených LED indikátorů na čelním panelu (skupina A a skupina B) zobrazuje stavy výstupů modulu (ZAPNUTO nebo VYPNUTO).

Modul DSO má tři konektory s okraji karet pro externí signály a napájení. P1 je připojen k logickému napájení (+5 VDC), které napájí obvody modulu. P2 připojuje modul k sběrnici rozšiřovače vstupů/výstupů (I/O) pro komunikaci s řídicím modulem. P3 výstupuje digitální signály pomocí kabelu připojeného k ukončovací jednotce (TU) nebo ukončovacímu modulu (TM). Svorkovnice (fyzické přípojné body) pro polní zapojení jsou umístěny na TU nebo TM.

Použití

Elektrárny a energetické závody:

Pomocné řízení elektrárny: Slouží k řízení logiky spouštění a zastavení čerpadel přívodu vody a ventilátorů.

Jističe a odpojovací spínače: Provádějí přepínací příkazy v systému rozvodu elektrické energie.

Rafinerie ropy a chemické závody:

Řízení elektromagnetických ventilů: Ovládá elektromagnetické hlavice místních uzavíracích a regulačních ventilů pro řízení průtoku kapalin.

Bezpečnostní zámkové systémy: Vysílají signály pro aktivaci nouzového vypnutí nebo ochrany proti přetlaku při detekci poruchy.

Těžký průmyslový výrobní sektor (papírenský, ocelářský, cementářský):

Řízení motoru: Slouží jako rozhraní k centrálnímu řídicímu zařízení pro motory (MCC) pro řízení provozu dopravních pásů a rotačních zařízení.

Světelné a poplachové systémy: Ovládá zvukové a světelné poplachy, indikátory stavu a nouzové osvětlení v rámci provozu.

Komunální služby (úpravna vody, spalování odpadu): Používá se pro automatické programové řízení dávkovacích čerpadel a filtrů s uzavíracími ventily.

Zvláštní manipulace

Použijte zemnící náramek na zápěstí při instalaci a

vyjímání modulů. Elektrostatický výboj může poškodit zařízení citlivá na elektrostatickou indukci umístěná v modulech v rozvaděči. Používejte uzemněné vybavení

a postupy zajišťující ochranu před elektrostatickou indukcí při práci s elektronickými součástkami citlivými na elektrostatickou indukci.

zařízení.

1. Použijte antistatický obal. Modul ponechte v antistatickém obalu, dokud jej nebudete připraveni nainstalovat do systému. Obal uschovejte pro budoucí použití.

2. Před otevřením obalu uzemněte. Před otevřením obalu obsahujícího sestavu se staticky citlivými součástkami se dotkněte obalu k pouzdru zařízení nebo k uzemnění, abyste vyrovnali elektrické náboje.

3. Vyhněte se dotýkání obvodů. Sestavy držte za okraje; nedotýkejte se obvodů.

4. Vyhněte se částečnému připojení staticky citlivých součástek. Před použitím ověřte, zda jsou všechny součástky připojené k modulům správně uzemněny.

5. Uzemněte měřicí zařízení.

6. Použijte antistatický servisní vysavač. V případě potřeby odstraňte prach z karet.

7. Použijte uzemněný zápěstní pásek. Připojte zápěstní pásek ke správnému uzemňovacímu zásuvnému kontaktu.
