Přehled
Místo původu: |
USA |
Název značky: |
Ge |
Typ modelu: |
IC698PSA350 |
Podrobnosti o obalu: |
Originální nový, továrně zalepený |
Dodací doba: |
5-7 dní |
Podmínky platby: |
T/T |
Dodací schopnost: |
Skladem |
Specifikace
|
Model: |
IC698PSA350 |
|
Typ modulu: |
Zdroj napájení |
|
Série: |
PACSystem RX7i |
|
Rozměry (V׊×H): |
6,3 × 18,5 × 29,1 cm |
|
Hmotnost: |
2,02 kg |
|
Jmenovité jmenovité napětí: |
120/240 V~; 125 V= |
|
Vstupní rozsah napětí: |
85–264 V~; 100–150 V= |
|
Vstupní frekvence: |
47–63 Hz |
|
Vstupní výkon: |
437 W typicky; 500 W maximálně |
|
Výstupní výkon: |
celkem 350 W (tři výstupy) |
|
Výstup DC: |
+5 VDC: 4,875–5,25 V, 0–60 A; +12 VDC: 11,64–12,6 V, 0–12 A; –12 VDC: –12,6 až –11,64 V, 0–4 A |
|
Výstupní napětí: |
5,1 VDC; +12 VDC; –12 VDC |
|
Výstupní proud: |
+5 VDC: 0–60 A; +12 VDC: 0–12 A; –12 VDC: 0–4 A |
|
Mezní hodnota přepětí: |
+5 VDC: 5,7–6,7 V |
|
Mezní hodnota přetížení: |
+5 VDC: typicky 66 A; +12 VDC: typicky 15 A; –12 VDC: typicky 4,6 A |
|
Oddělení: |
1500 VDC; vstup ke všem výstupům: 250 VAC trvale; 1500 VAC po dobu 1 minuty |
|
Doba odolnosti proti výpadkům napájení: |
minimálně 15 ms |
|
Doba udržení napětí: |
5 ms |
|
Přípojné svorky: |
Vstup: AWG #16 (1,3 mm²); Zem (GND): AWG #12 (3,3 mm²) |
|
Přiřazení slotu: |
Slot 0 |
|
Provozní teplota: |
0–60 °C |
|
Ochrana výstupu: |
Přepětí, přetížení proudem |
|
Životní cyklus produktu: |
Aktivní |
Popis

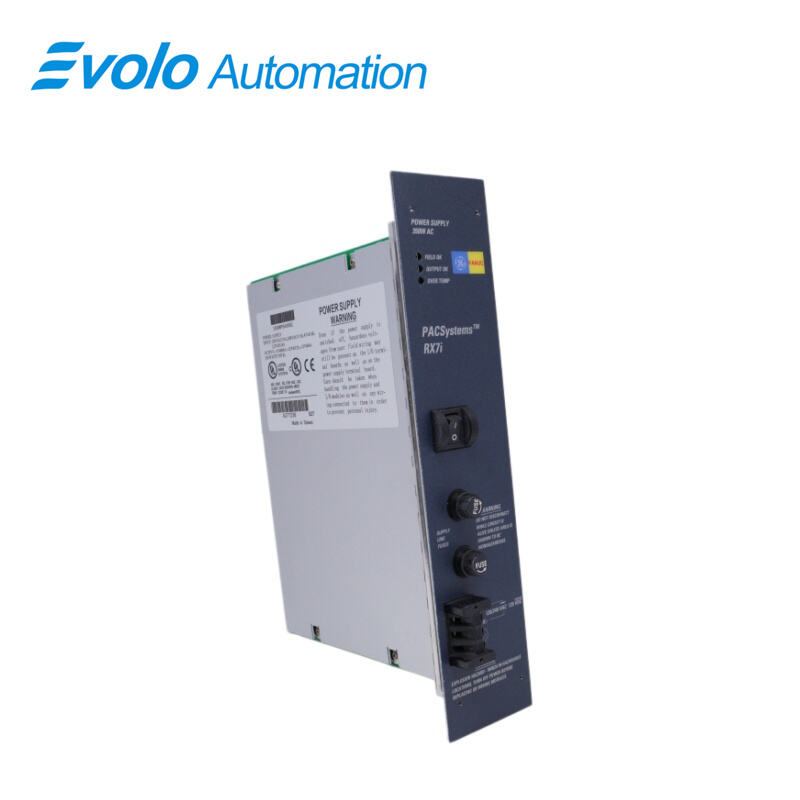

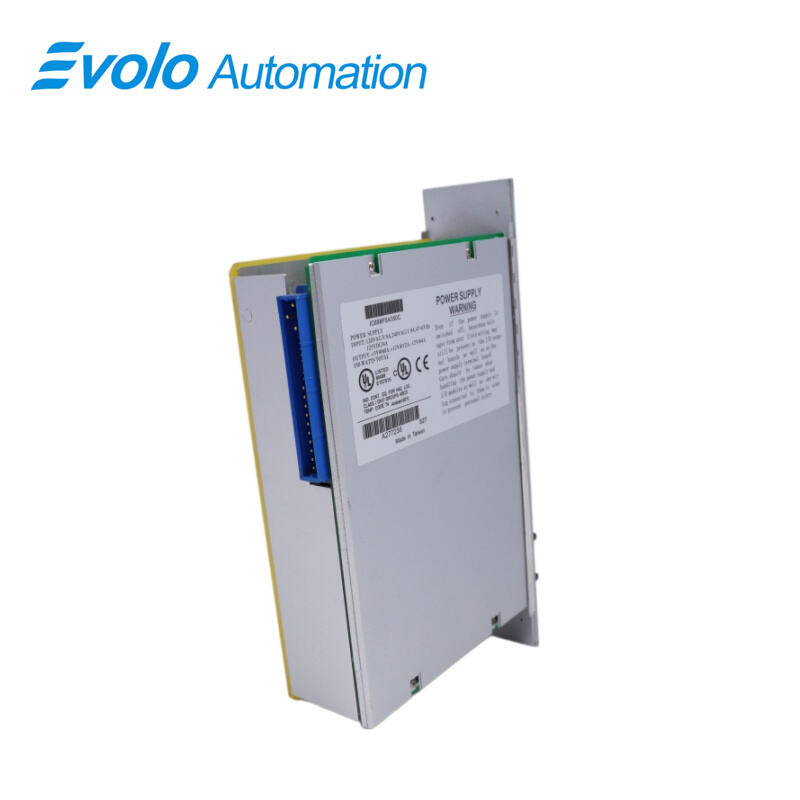

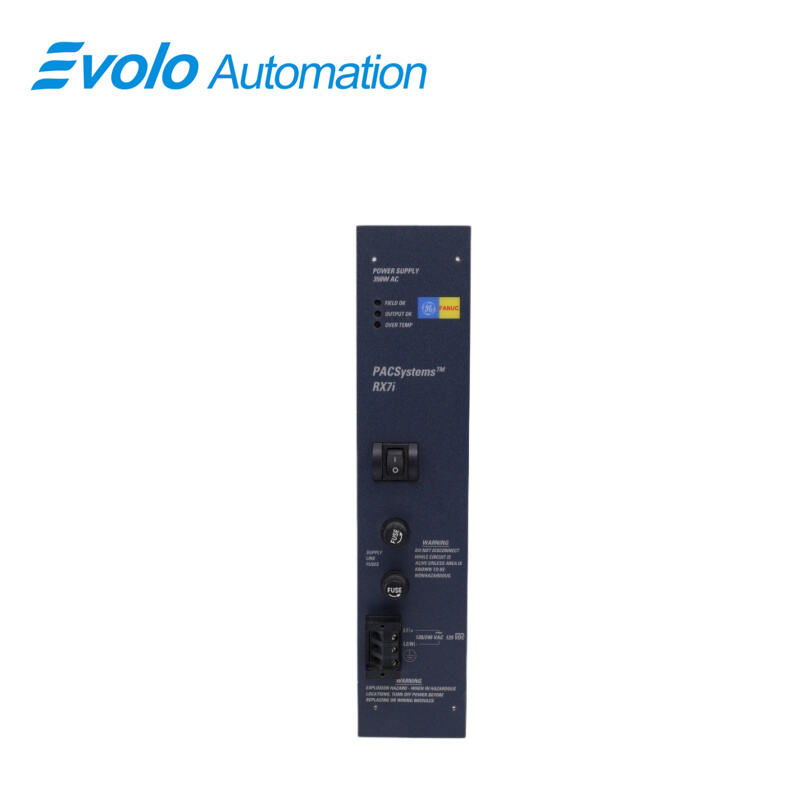

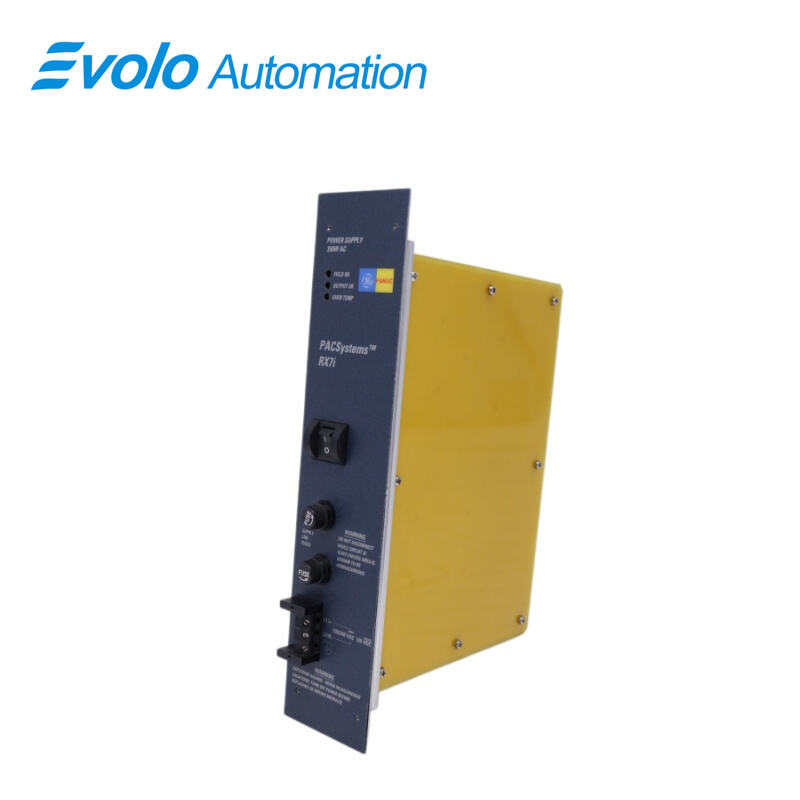

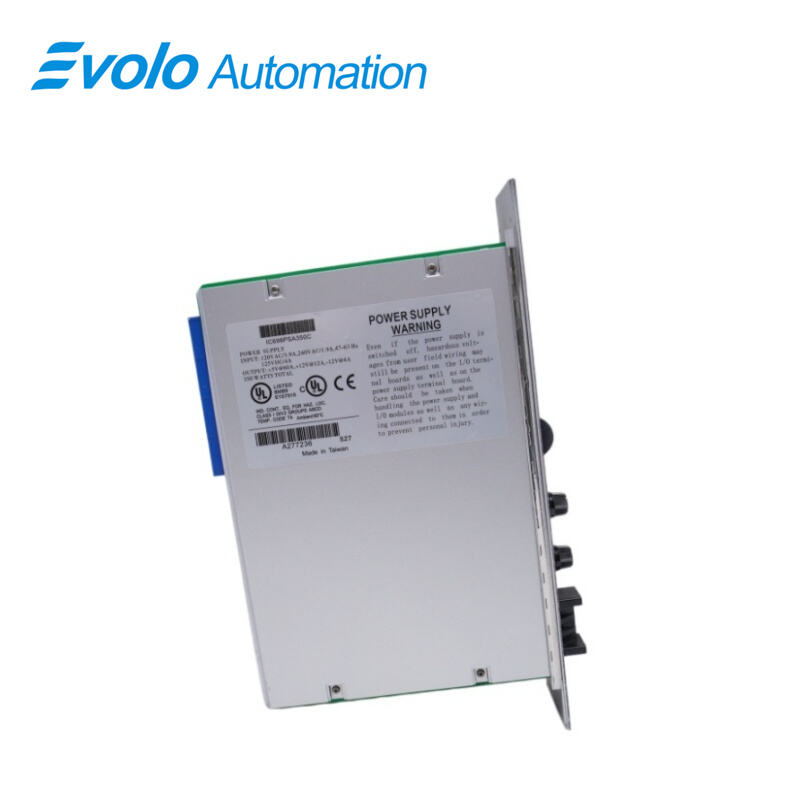

IC698PSA350 je modul napájecího zdroje s vysokou kapacitou z řady řídicích systémů PACSystem RX7i. Tento modul dodává napájení do zásuvné sběrnice, které slouží k aktivaci vnitřních obvodů ostatních modulů a umožňuje jejich provoz. Modul napájecího zdroje zabírá jeden slot v rámu a je navržen tak, aby byl instalován pouze do slotu 0 skříně RX7i. Modul IC698PSA350 pracuje při vstupním napětí 85 až 264 V~ a 100–150 V= při frekvenci střídavého proudu na vstupu 47–63 Hz. Jmenovité napětí tohoto modulu činí 120 / 240 V~ a 125 V=, požadovaný vstupní výkon je typicky 440 W a maximálně 500 W. Tento modul napájecího zdroje má účiník 0,99 při použití střídavého vstupního napájení. IC698PSA350 je jednoslotový modul napájecího zdroje, který se instaluje do nejlevějšího slotu skříně RX7i, tedy do slotu 0. Je vybaven řadou LED indikátorů stavu, které pomáhají určit provozní stav modulu. Mezi tyto indikátory patří LED „Field OK“, „OUTPUT OK“ a „OVER TEMP“. Modul napájecího zdroje je dále vybaven integrovanými ochrannými obvody, jako je ochrana proti přehřátí a přepětí, stejně jako ochrana proti nedostatečnému proudění vzduchu.
Použití
Velké elektrární a energetické závody: Zajišťují výkon vysokého proudu pro složité systémy řízení generátorů a redundantní architektury CPU.
Vysokorychlostní hutní a ocelářské závody: Podporují náročný provoz více modulů pro vysokorychlostní čítání a získávání analogových signálů ve vysokorychlostních nepřetržitých válcovacích linkách.
Ropné a velké chemické závody: Používají se pro kritické řídicí uzly provozované 24 hodin denně, s podporou redundantního napájení za účelem předcházení výpadkům.
Výrobní a montážní automobilové závody: Ovládají rozsáhlé stojany obsahující desítky komunikačních a modulů řízení pohybu, čímž zajišťují stabilitu výrobní linky.
Vlastnosti
vstupní napětí 24 V DC
výstupní napětí 24 V DC
výstupní proud 35 A
výkon 840 W
Široký rozsah provozních teplot, nízký rozsah teplot ukládání
Široký rozsah vlhkosti
Funkce ochrany proti přepětí, přetížení a zkratu
Často kladené otázky
Otázka: Je IC698PSA350 dodáván s garancí?
Odpověď: Ano, IC698PSA350 je dodáván s 1roční zárukou. V rámci objednávky můžete záruku prodloužit na 3 roky pro ještě lepší ochranu.
Otázka: Jaké ochranné limity nabízí IC698PSA350?
Odpověď: Ochranné limity IC698PSA350 jsou funkce „ride through“ (přežití přechodného jevu) a doba udržení napětí (holdup time), jejichž trvání činí po řadě 15 ms a 5 ms.
Otázka: Jaká je provozní teplota IC698PSA350?
Odpověď: Napájecí zdroj IC698PSA350 má provozní teplotu v rozmezí od 0 °C do 60 °C (32 °F do 140 °F).
Otázka: Jaké jsou hodnoty náběhového proudu pro IC698PSA350?
Odpověď: Hodnoty náběhového proudu jsou 30 A při 115 V střídavého proudu a 60 A při 230 V střídavého proudu, přičemž trvání náběhového proudu činí 100 ms.
Otázka: Jaký je výstupní výkon IC698PSA350?
A: IC698PSA350 má výstupní výkon 350 W.
Q: Jaká je metoda chlazení používaná tímto zdrojem napájení s vysokou kapacitou?
A: IC698PSA350 používá ventilátor pro nucené chlazení vzduchem s průtokem 70 CFM.
Q: Jaké funkce ochrany jsou k dispozici u zařízení IC698PSA350?
A: IC698PSA350 je vybaven ochranou proti přetížení a přepětí, stejně jako ochranou proti nedostatečnému průtoku vzduchu.
