Přehled
Místo původu: |
USA |
Název značky: |
Ge |
Typ modelu: |
IC660CBB902 IC660CBB902K |
Podrobnosti o obalu: |
Originální nový, továrně zalepený |
Dodací doba: |
5-7 dní |
Podmínky platby: |
T/T |
Dodací schopnost: |
Skladem |
Specifikace
|
Název výrobku: |
Modul řídicího zařízení sběrnice |
|
Typ modelu: |
IC660CBB902 IC660CBB902K |
|
Rozměry: |
27,8 × 21,4 × 2,5 cm |
|
Hmotnost: |
0.4 KG |
|
Tvarový faktor: |
Standardní řada šesti PLC modulů (CPU stojan nebo stojan s vysokou kapacitou vstupů/výstupů) |
|
Energetické požadavky: |
20 jednotek při +5 V (1 jednotka = 300 mW), 2 jednotky při +12 V |
|
Indikátory LED: |
Deska OK, komunikace OK |
|
Počet zařízení sběrnice: |
Až 32 |
|
Typ sběrnice: |
Stíněný dvoužilový kabel s kroutěnými vodiči |
|
Oddělení: |
1500 V mezi zařízeními na sběrnici |
|
Rychlost přenosu (Baudovy rychlosti): |
153,6 K (standardní), 153,6 K (rozšířené), 76,8 K, 38,4 K |
|
Délka sběrnice: |
Až 606 m (rychlost přenosu 153,6 Kbaud), 2283 m (rychlost přenosu 38,4 Kbaud) |
|
Čas prohledávání sběrnice: |
minimálně 3 ms (1 ms režie), typicky 10 ms, maximálně 400 ms |
|
Komunikace: |
Přenos globálních dat, přenos datagramu (s/ bez odpovědi), čtení/zápis zařízení ze sériové sběrnice do procesoru řady Six |
|
Provozní teplota: |
0 až +60 °C (32 až 140 °F) |
|
Skladovací teplota: |
-25 až +60 °C (-13 až 140 °F) |
|
Vlhkost: |
5–95 %, bez kondenzace |
Popis

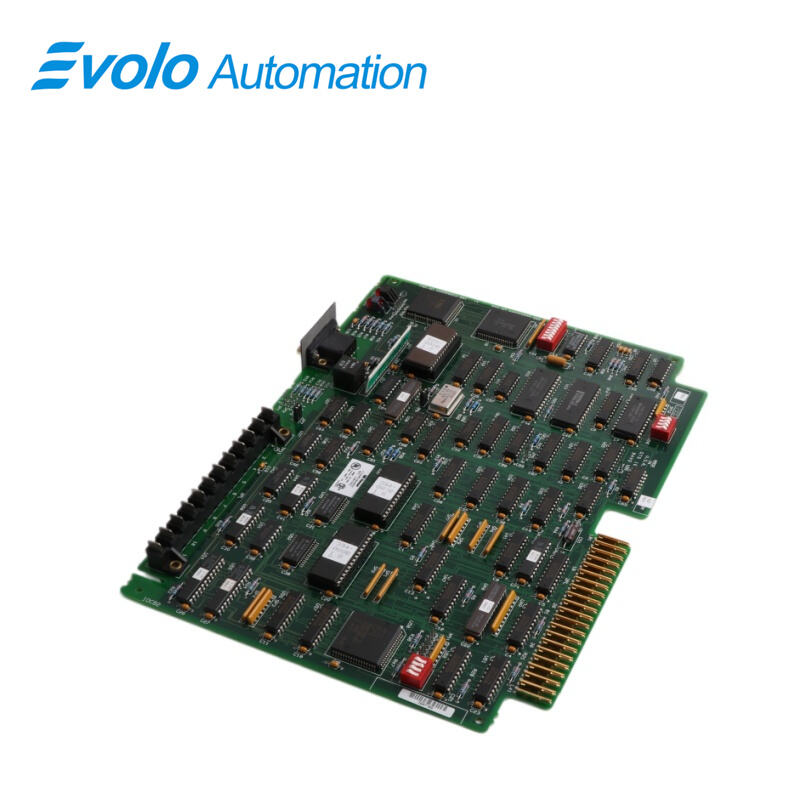

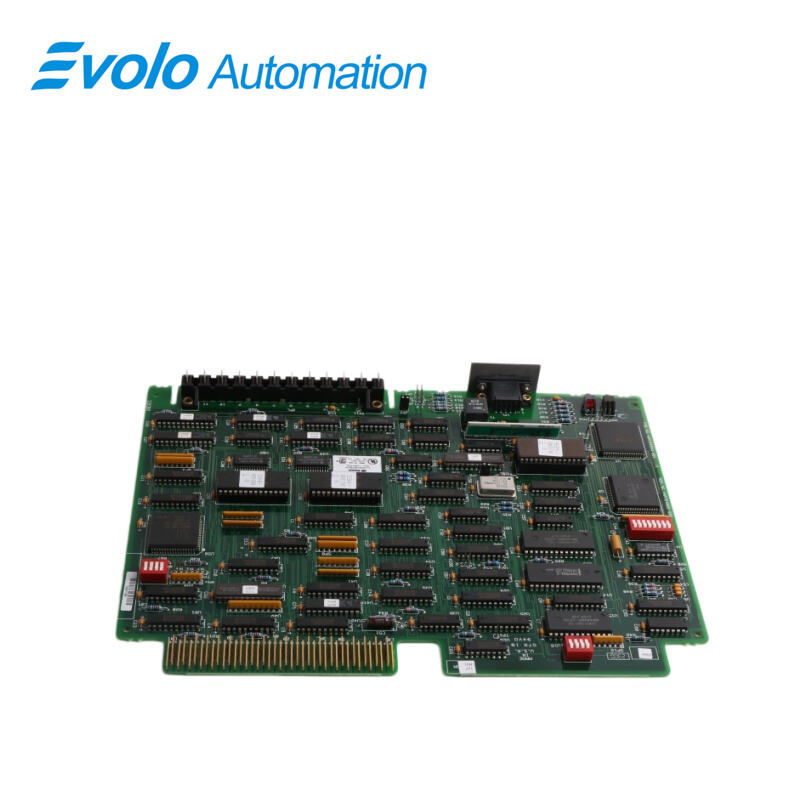

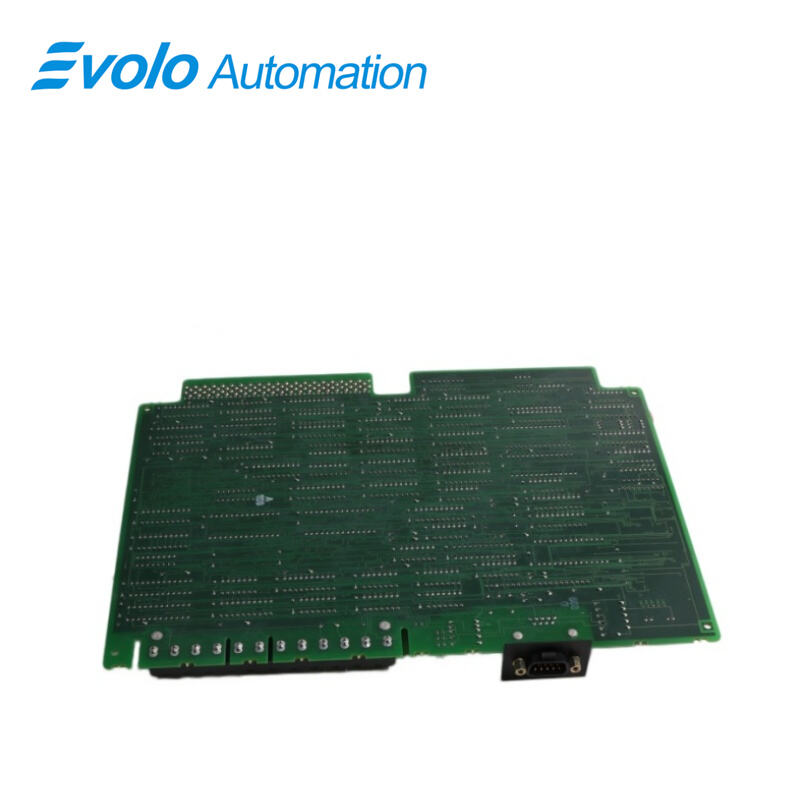

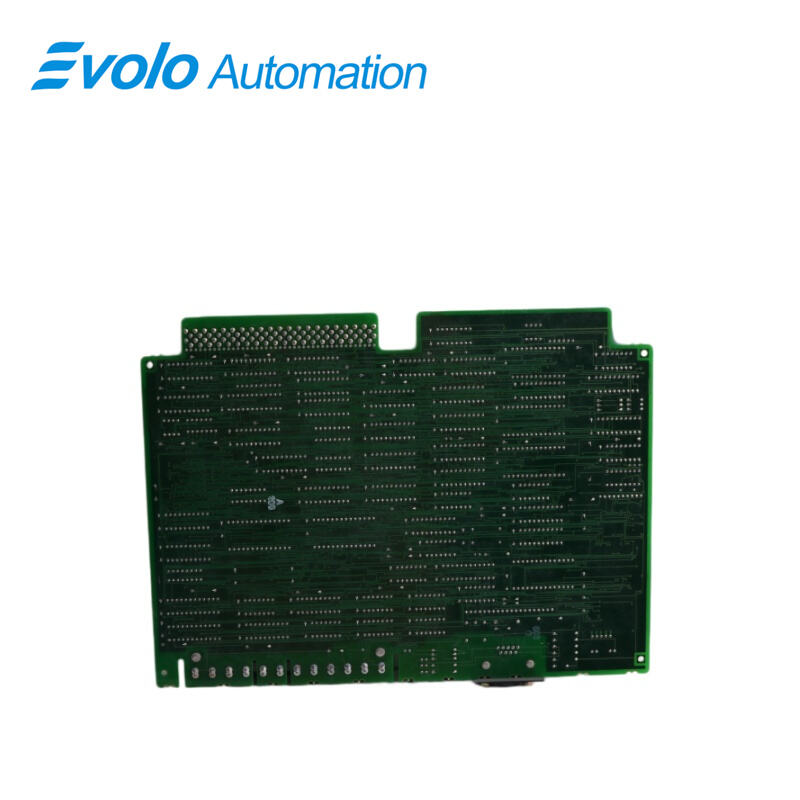

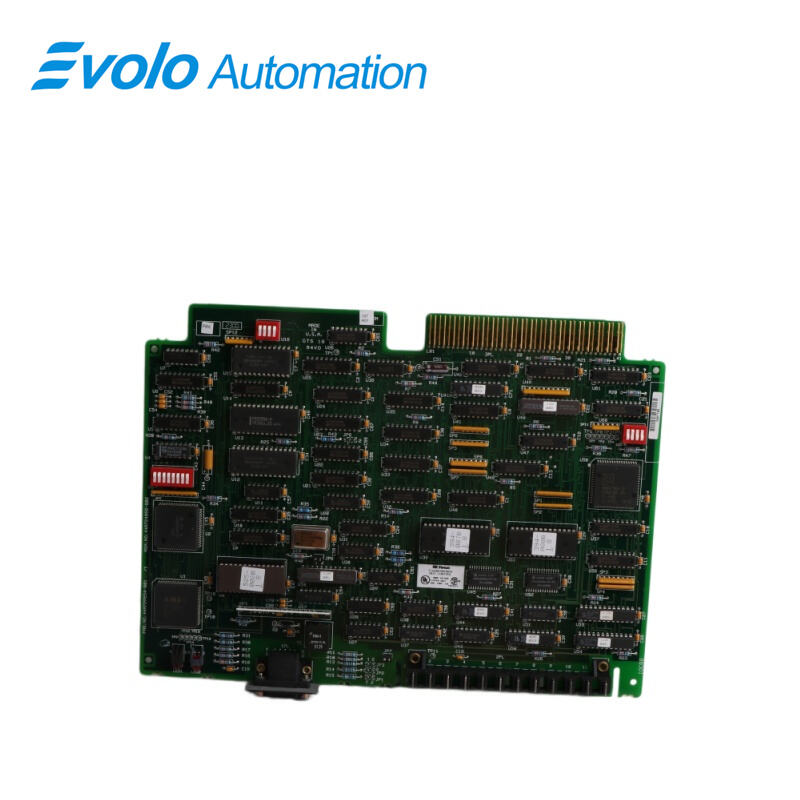

Modul řídicího zařízení sběrnice IC660CBB902 IC660CBB902K je požadovaným rozhraním mezi PLC řady Six Plus a bloky vstupů/výstupů Genius, pokud jsou tyto bloky součástí systému vstupů/výstupů PLC. Modul řídicího zařízení sběrnice lze umístit do libovolného slotu vstupů/výstupů v jednotce CPU nebo do rozvaděče vstupů/výstupů s vysokou kapacitou umístěného v stanici CPU nebo místní stanici vstupů/výstupů do vzdálenosti maximálně 2000 stop (600 metrů) od CPU. V jednom rozvaděči lze umístit více modulů řídicího zařízení sběrnice. Protože každý modul řídicího zařízení sběrnice spotřebuje 20 jednotek zatížení, lze do rozvaděče CPU umístit maximálně 5 modulů nebo do rozvaděče vstupů/výstupů s vysokou kapacitou maximálně 10 modulů. Modul řídicího zařízení sběrnice lze umístit do rozvaděče vstupů/výstupů v dálkové stanici vstupů/výstupů pouze tehdy, je-li doba průchodu cyklem CPU delší než 10 ms. Avšak kvůli snížené kapacitě sériové komunikační linky vstupů/výstupů nebudou podporovány příkazy typu „window“. Každý modul řídicího zařízení sběrnice umožňuje propojit až 30 bloků vstupů/výstupů Genius s CPU řady Six Plus prostřednictvím komunikace po kroucené dvojité páře do vzdálenosti maximálně 2000 stop (600 metrů). Jediným omezením počtu modulů řídicího zařízení sběrnice v rámci jednoho systému PLC je kapacita vstupů/výstupů CPU řady Six Plus. Každý modul řídicího zařízení sběrnice má – stejně jako jakýkoli jiný modul vstupů/výstupů – přístup ke všem referencím vstupů/výstupů na svém řetězci vstupů/výstupů.
Použití
Výrobní závody v automobilovém průmyslu: Používá se pro komplexní řízení montážní linky a sériovou komunikaci mezi více uzly.
Stalárenské a hutnické závody: Rozložené řízení v drsném prostředí s vysokými teplotami a vibracemi.
Ropné a chemické závody: Podporuje redundantní konfigurace pro zajištění vysoké kontinuity výrobních procesů.
Elektrické a energetické elektrárny: Používá se pro vzdálené řízení I/O stanic, což snižuje kabelování signálu na velké vzdálenosti.
Čističky papíru a vody: Rychle lokalizuje poruchy terénního zařízení pomocí zabudovaných diagnostických funkcí.
Instalace
Před instalací řídicího modulu sběrnice je nutné správně naplánovat konfiguraci systému. Viz uživatelská příručka systému Genius I/O. Pro instalaci řídicího modulu sběrnice je třeba provést následující kroky:
1. Nastavit DIP přepínače a propojky na řídicím modulu sběrnice
2. Nastavit DIP přepínač odkazu I/O na zadní straně skříně
3. Vložit řídicí modul sběrnice do skříně
4. Připojit vodiče sériové sběrnice
5. Zapnout napájení skříně I/O a/nebo CPU.
Často kladené otázky
Otázka: Co je IC660CBB902 IC660CBB902K?
Odpověď: Jedná se o řídicí modul sběrnice.
Otázka: Jaké způsoby přepravy se používají pro IC660CBB902 IC660CBB902K?
Odpověď: Pro celosvětovou dodávku se primárně využívají hlavní přepravní společnosti, jako jsou FedEx, DHL a UPS.
Q: Poskytujete záruku standardně?
Odpověď: Pro IC660CBB902 IC660CBB902K poskytujeme plnou 12měsíční záruku. Pokud do 12 měsíců od data dodání dojde k nějakému problému, můžete kontaktovat náš tým pro vedení a podporu.
Otázka: Jak zkontrolovat cenu a dostupnost IC660CBB902 IC660CBB902K?
Odpověď: Kontaktujte prosím prodejního zástupce Johna Yanga na čísle +86-18150117685 nebo požádejte o cenovou nabídku.
