Deska pole napájecího brány zesilovače DS200FSAAG1ABA

Přehled

Místo původu:	USA
Název značky:	Ge
Typ modelu:	DS200FSAAG1ABA
Podrobnosti o obalu:	Originální nový, továrně zalepený
Dodací doba:	5-7 dní
Podmínky platby:	T/T
Dodací schopnost:	Skladem

Specifikace

Popis

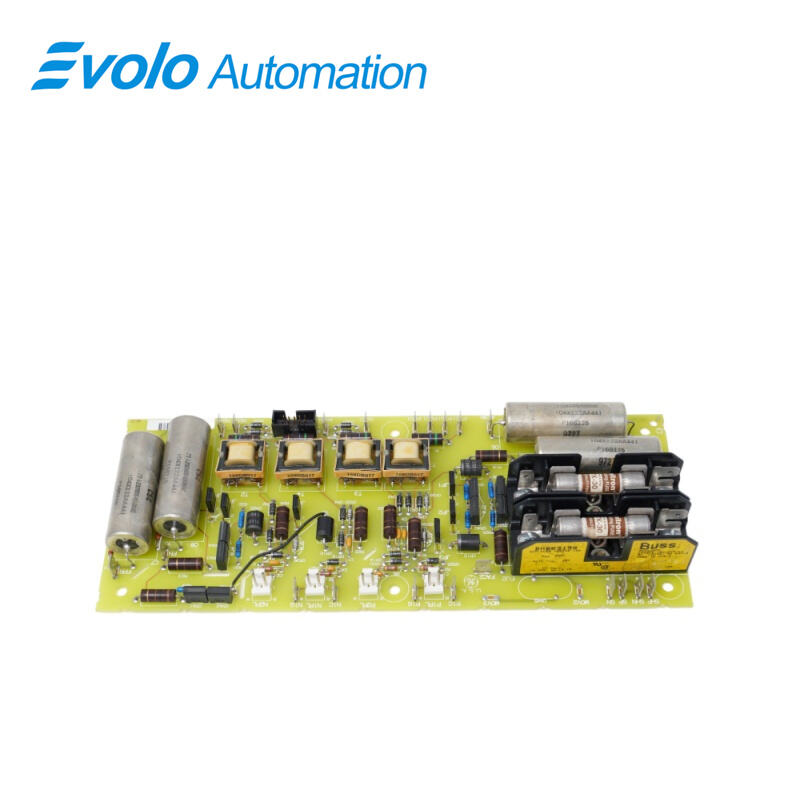

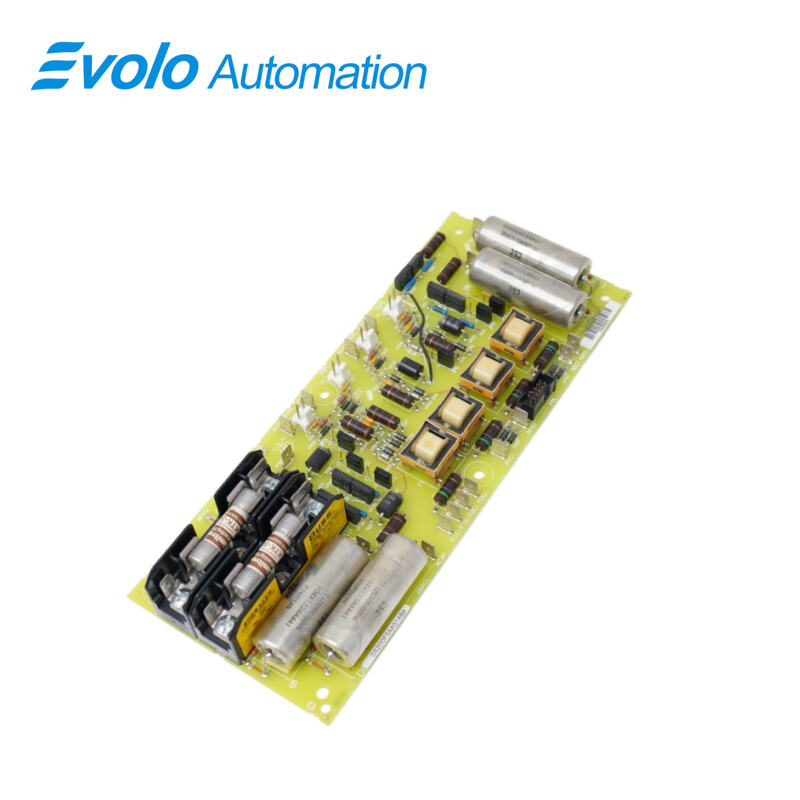

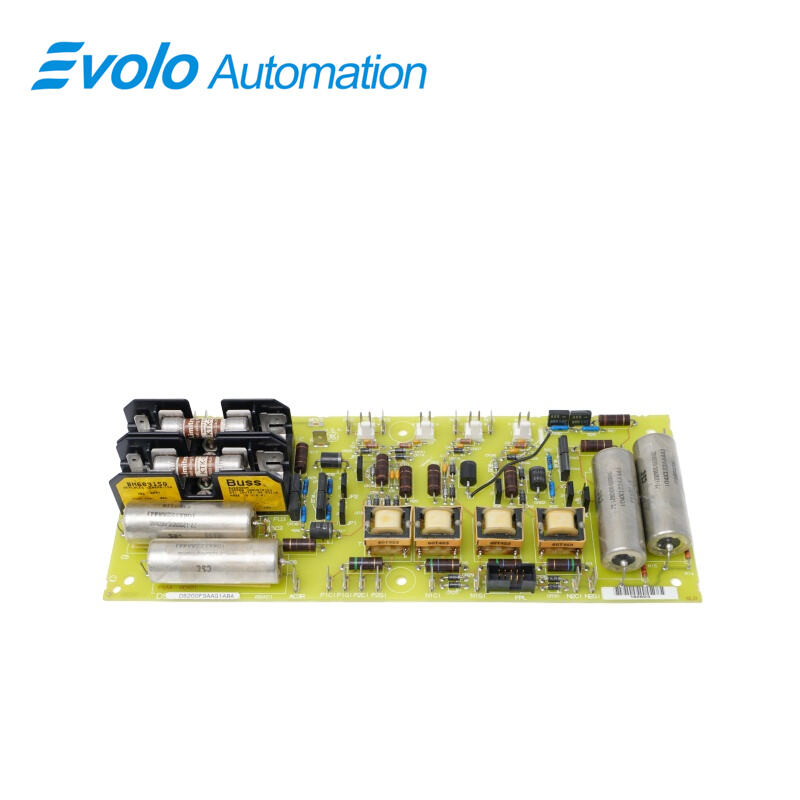

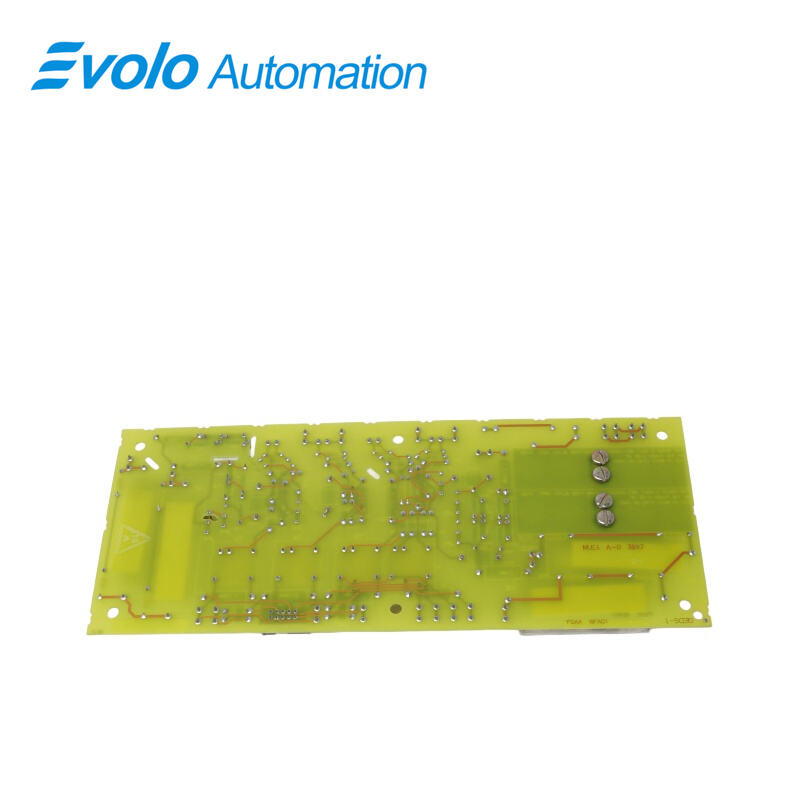

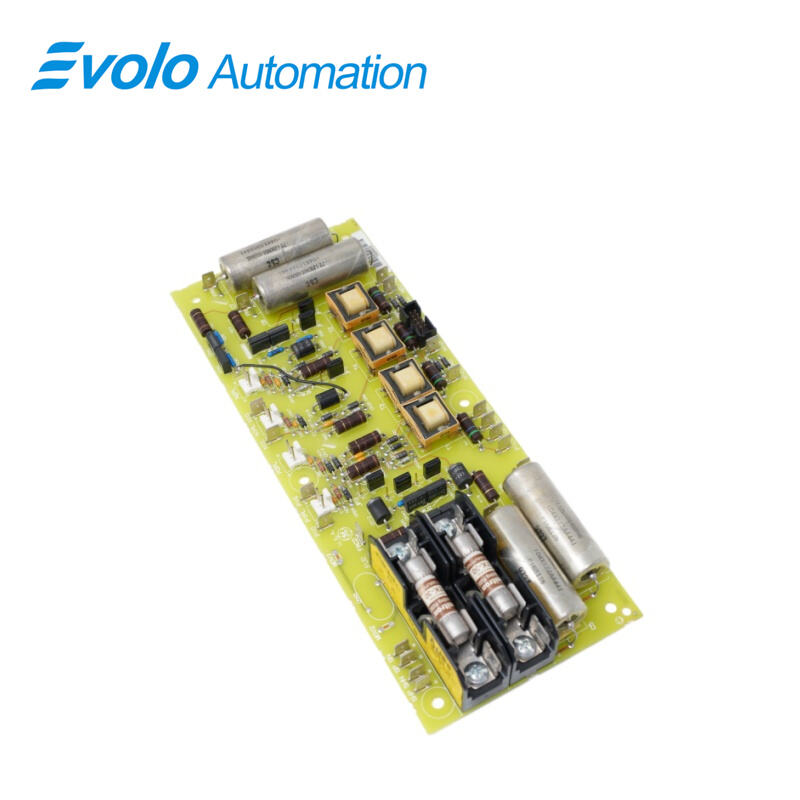

DS200FSAAG1ABA je deska zesilovače brány napájení pole vyvinutá společností General Electric. Patří do řady Drive Control. Deska disponuje fázovou regulací pro řízení čtyř tyristorů (SCR). Tyto tyristory umožňují funkci pluggingu, což je charakteristická vlastnost tohoto modelu. Jumpery na desce umožňují aktivaci funkce NRX v případě nadměrných problémů s napájením pole vznikajících při aplikaci neobraceného pluggingu (NRP).

Použití

Těžké plynové turbíny / parní elektrárny: Používá se v budicím systému EX2000 u jednotek GE řad Frame 6, 7 a 9.

Stanice pro stlačování ropy a zemního plynu: Používají se v systému řízení synchronních motorů pro pohon velkých kompresorů a řeší složité přizpůsobení signálů.

Metalurgické a ocelářské podniky: Nasazeny v rozsáhlých stejnosměrných pohonech, kde zajišťují převod zpětnovazebních signálů proudu/napětí s vysokou frekvencí pro pohony válcovacích stanic.

Velké papírenské a chemické závody: Využívají odolných svorkovnic k zajištění dlouhodobě stabilního sběru dat v prostředích s vysokou teplotou a vysokou vlhkostí.

Vlastnosti

Kompatibilita: Model je univerzální a je schopen provozu jak ve funkci NRP, tak ve funkci NRX, čímž poskytuje flexibilitu v různých provozních scénářích.

Pojistková ochrana: Vybaven dvěma rychle působícími pojistkami typu Limitron, každá označená symbolem KTK a s jmenovitým proudem 30 A; model chrání buzení do hodnoty 24 A a střídavý varistor z oxidu kovu (MOV). Pro buzení přesahující 24 A jsou vyžadovány větší vnější pojistky, které napájejí buzení.

Konektor svorkovnice: Model je vybaven 10pinovým konektorem svorkovnice označeným FPL, který poskytuje pohodlné rozhraní pro připojení v rámci pohonného systému.

Funkčnost: Umožňuje řízení tyristorů řízených křemíkem P2 a N2, čímž umožňuje jejich nezávislé zapínání v případě, že je jejich anodové napětí kladné. Model je speciálně navržen tak, aby fungoval pouze v režimu NRX, a nemá schopnost provozu v režimu NRP, na rozdíl od svého protějšku.

Atributy

Regulace budicího proudu: Jako deska zesilovače brány budicího proudu má tento komponent za úkol regulovat budicí proud v pohonných systémech, čímž zajišťuje stálý

a spolehlivý provoz příslušných strojů a zařízení.

Zesilovací schopnosti: Využitím pokročilých zesilovacích technologií zesiluje řídicí signály tak, aby efektivně řídily napětí budicího proudu, což umožňuje přesné

řízení a modulaci podle požadavků systému.

Kompatibilita: Karta je navržena s ohledem na univerzální použití a je kompatibilní s širokou škálou pohonných systémů, což zajišťuje bezproblémovou integraci a vzájemnou provozuschopnost v různorodých průmyslových aplikacích.

Odolná konstrukce: Vyráběna z vysoce kvalitních materiálů a podle přísných standardů kvality, vyznačuje se odolnou konstrukcí, která zaručuje trvanlivost a spolehlivost v náročných průmyslových prostředích.

Diagnostické možnosti: Vybavena diagnostickými funkcemi, poskytuje cenné informace o stavu a zdraví polních zdrojů a souvisejících komponent. Komplexní diagnostika umožňuje včasnou identifikaci a řešení problémů, čímž se minimalizuje prostoj a optimalizuje výkon systému.

Bezpečnostní funkce: Splňuje průmyslové normy a předpisy a obsahuje bezpečnostní prvky chránící jak personál, tak zařízení během provozu. Tyto funkce zvyšují provozní bezpečnost a snižují riziko nehod nebo poruch.

Nejčastější dotazy

Otázka: Co je DS200FSAAG1ABA?

A: Je to deska zesilovače brány pro pole vyvinutá společností General Electric.

Q: Jaké jsou klíčové vlastnosti desky DS200FSAAG1ABA?

A: Je vybavena řízením fáze pro regulaci čtyř křemíkových řízených usměrňovačů (SCR), což umožňuje provoz při zástrčkování. Dále obsahuje propojky, které usnadňují poskytnutí funkce NRX v případě nadměrných problémů s polem během aplikace NRP.

Q: Jak deska DS200FSAAG1ABA chrání pole a střídavý kovovooxidový varistor (MOV)?

A: Deska je vybavena dvěma rychlými pojistkami typu Limitron s jmenovitým proudem 30 A, které chrání pole do 24 A a střídavý MOV. Pro pole přesahující 24 A jsou vyžadovány větší vnější pojistky.
