330905-00-05-10-02-00, snímač blízkosti řady 3300 NSv

Přehled

Místo původu:	USA
Název značky:	Bently Nevada
Typ modelu:	330905-00-05-10-02-00
Podrobnosti o obalu:	Originální nový, továrně zalepený
Dodací doba:	5-7 dní
Podmínky platby:	T/T
Dodací schopnost:	Skladem

Rychlý detail

Popis

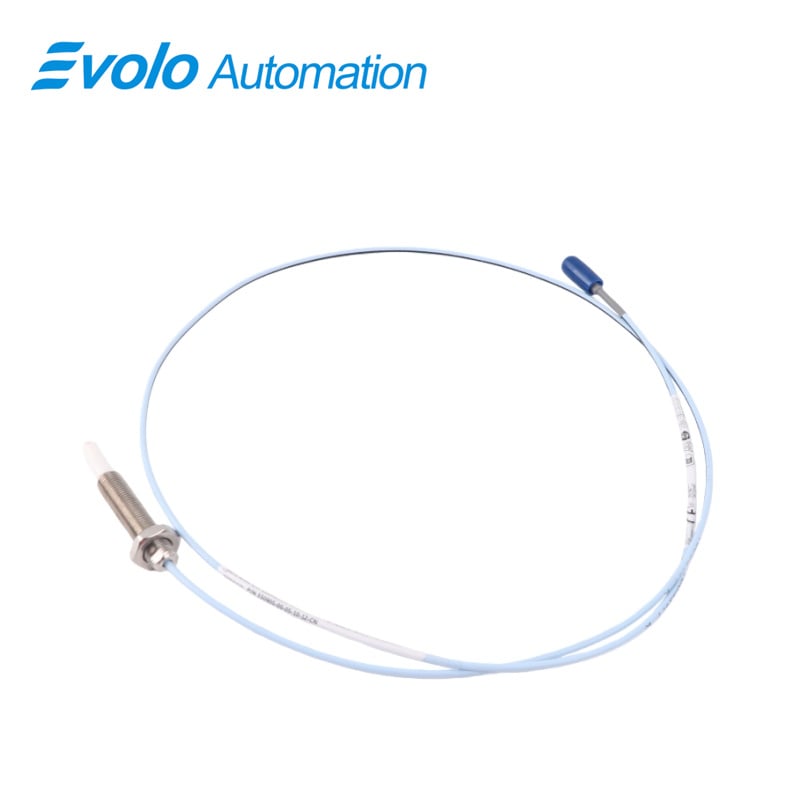

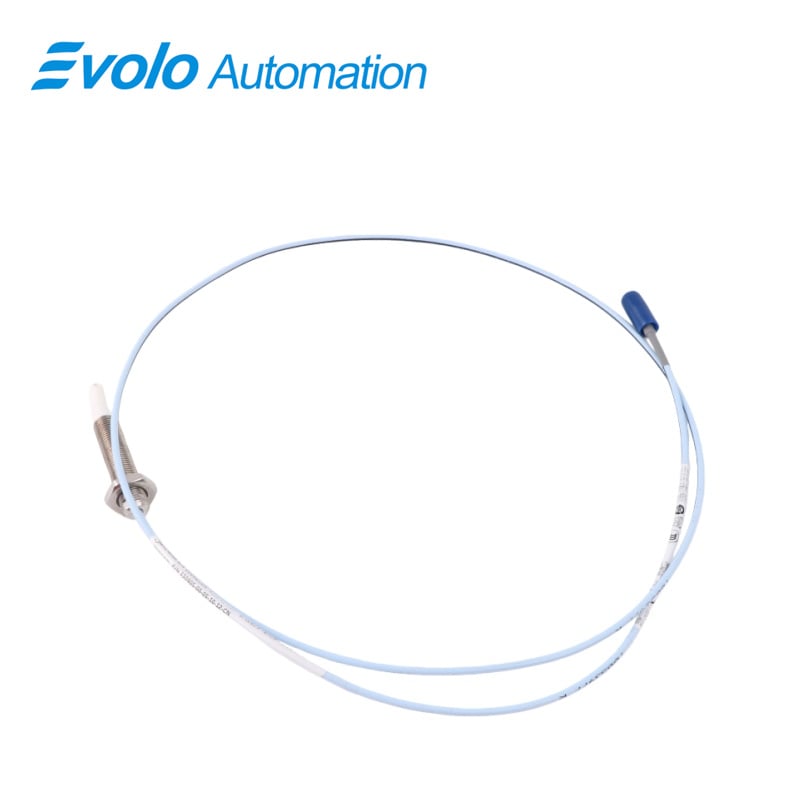

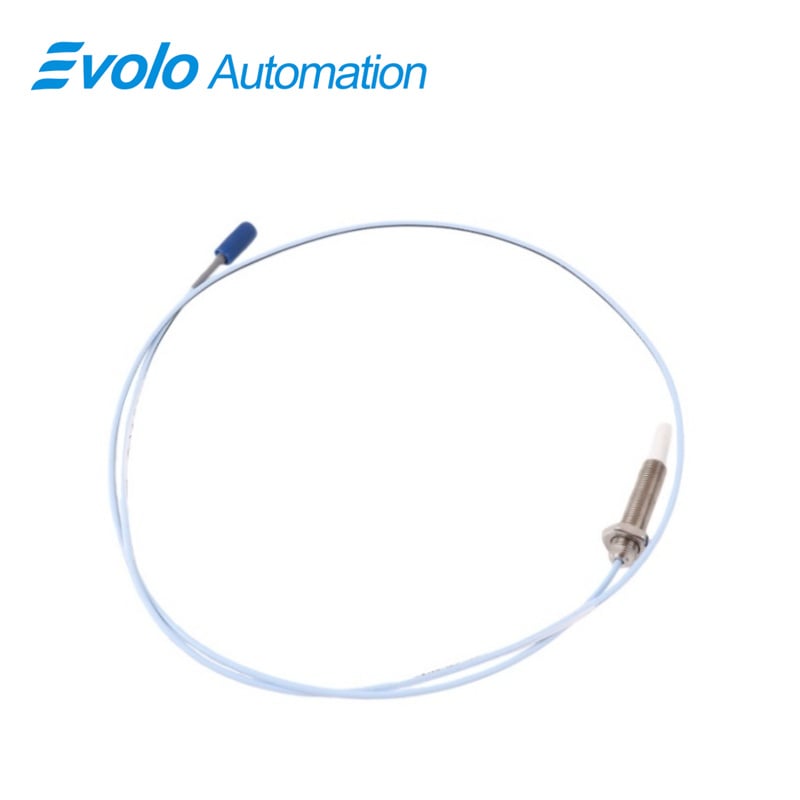

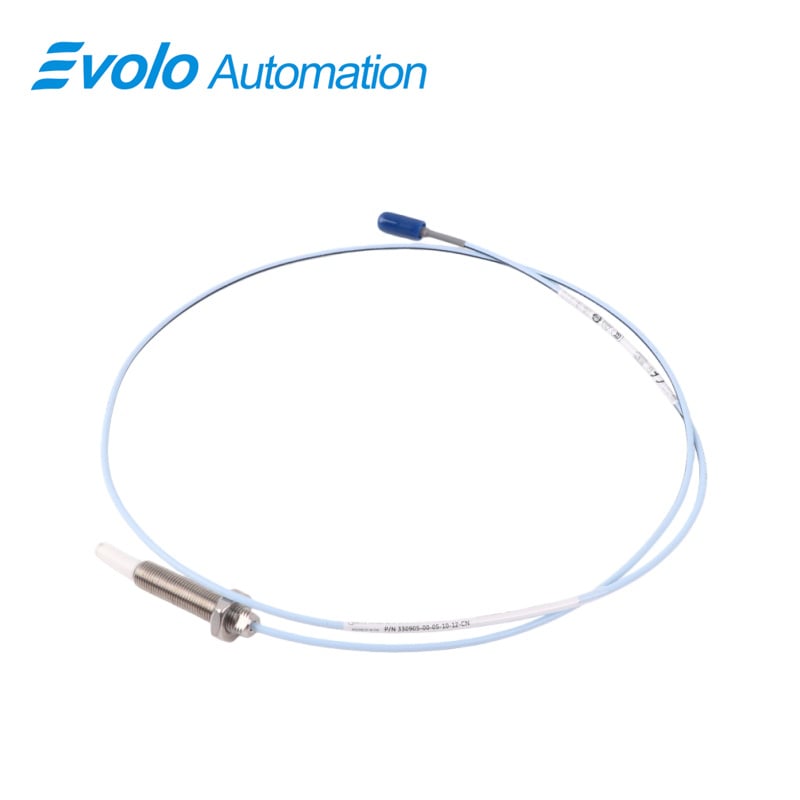

330905-00-05-10-02-00snímač přiblížení 3300 NSv je vířivový senzor určený pro monitorování vibrací a polohy v automatizaci na kompaktních rotačních zařízeních. 330905-00-05-10-02-00používá pouzdro se závitem M10×1 a délku 50 mm s miniaturním koaxiálním kabelem ClickLoc o délce 1 m. Lineární rozsah činí 1,5 mm s doporučenou mezerou 1,0 mm, výstupní odpor je 50 Ω a citlivost napájení je nižší než 2 mV/V. Provozní teplota −52 °C až +177 °C umožňuje instalaci v blízkosti kompresorů a technologických strojů.

Hrot snímače z materiálu PPS a tělo ze nerezové oceli AISI 304 u 330905-00-05-10-02-00podporují měření radiálních vibrací hřídele, sledování polohy tlakového ložiska (thrust position), fázový referenční signál Keyphasor a detekci nulové rychlosti v monitorovacích smyčkách PLC nebo DCS. 330905-00-05-10-02-00vhodný pro malé cíle a úzké montážní prostory, kde nelze instalovat větší sondy, a poskytuje přímé signály posunutí hřídele do systémů ochrany strojů a softwaru pro prediktivní údržbu v automatizovaných provozech.

Použití

Radialní monitorování vibrací hřídele na malých rotorech kompresorů
Instalován se zarážkou 1,0 mm, 330905-00-05-10-02-00měří posunutí hřídele v lineárním rozsahu 1,5 mm. Rozsah teplot pro sondu −52 °C až +177 °C umožňuje umístění v blízkosti odstředivých vzduchových kompresorů a chladicích kompresorů. Výstup 50 Ω lze připojit přímo k regálům pro monitorování vibrací a vstupním modulům DCS pro nepřetržité sledování pohybu hřídele.

Sledování polohy axiálního tlaku u strojů s kluznými ložisky
Pomocí pouzdra se závitem M10×1 a těla o délce 50 mm, 330905-00-05-10-02-00se montuje do pouzder axiálních ložisek pro detekci pohybu rotoru. Měřící rozsah 1,5 mm zachycuje axiální posunutí dopředu i dozadu a posílá napětí odpovídající posunutí do logiky ochrany turbín.

Fázový referenční signál Keyphasor pro systémy měření otáček turbín
Hrot sondy PPS 330905-00-05-10-02-00detekuje drážku nebo zářez na hřídeli pro generování fázových pulsů. Díky citlivosti napájení nižší než 2 mV/V zůstává signál přesný pro kanály rychlosti PLC a moduly pro ochranu proti přetížení.

Sledování úzké montážní polohy v kompletních jednotkách (skidech)
Miniaturizovaný koaxiální kabel ClickLoc o délce 1 m umožňuje 330905-00-05-10-02-00instalaci v kompresorových skidech a zařízeních pro zpracování procesního plynu se stranovým omezením, kde větší sondy o průměru 8 mm fyzicky nevejdou.

Specifikace

Konkurenční výhodu

Instalace uvnitř úzkých pouzder s vyfrézovaným závitem (counterbore)
Malá geometrie sondy 330905-00-05-10-02-00a délka pouzdra 50 mm umožňují vložení do prostorů se stranovým omezením, kde standardní sondy o průměru 5 mm a 8 mm nejsou použitelné.

Odesílá signál přímo do monitorovacího stojanu bez ztráty signálu
Díky výstupnímu impedančnímu odporu 50 Ω 330905-00-05-10-02-00se připojuje k kartám pro sledování stavu a k systémům ochrany bez nutnosti dalších převodníků signálu.

Provozujte v blízkosti horkého provozního zařízení
Provozní rozsah od −52 °C do +177 °C umožňuje 330905-00-05-10-02-00instalaci na tělesa kompresorů a ložiskové skříně turbín vystavené zvýšené teplotě kovu.

Udržujte připojení během vibrací stroje
Miniaturizovaný koaxiální konektor ClickLoc na 330905-00-05-10-02-00zamkne kabel na místě a zabrání jeho odpojení, když se zařízení během provozu roztřese.

Detekujte malé hřídelové cíle
Materiál špičky sondy a lineární měřicí rozsah 1,5 mm umožňují 330905-00-05-10-02-00měřit hřídele s průměrem menším než 51 mm a ploché cíle s šířkou menší než 15 mm, což umožňuje měření na kompaktních rotačních strojích.
