330180-085-03-05 snímač blízkosti řady 3300 XL

Přehled

Místo původu:	USA
Název značky:	Bently Nevada
Typ modelu:	330180-085-03-05
Podrobnosti o obalu:	Originální nový, továrně zalepený
Dodací doba:	5-7 dní
Podmínky platby:	T/T
Dodací schopnost:	Skladem

Rychlý detail

Popis

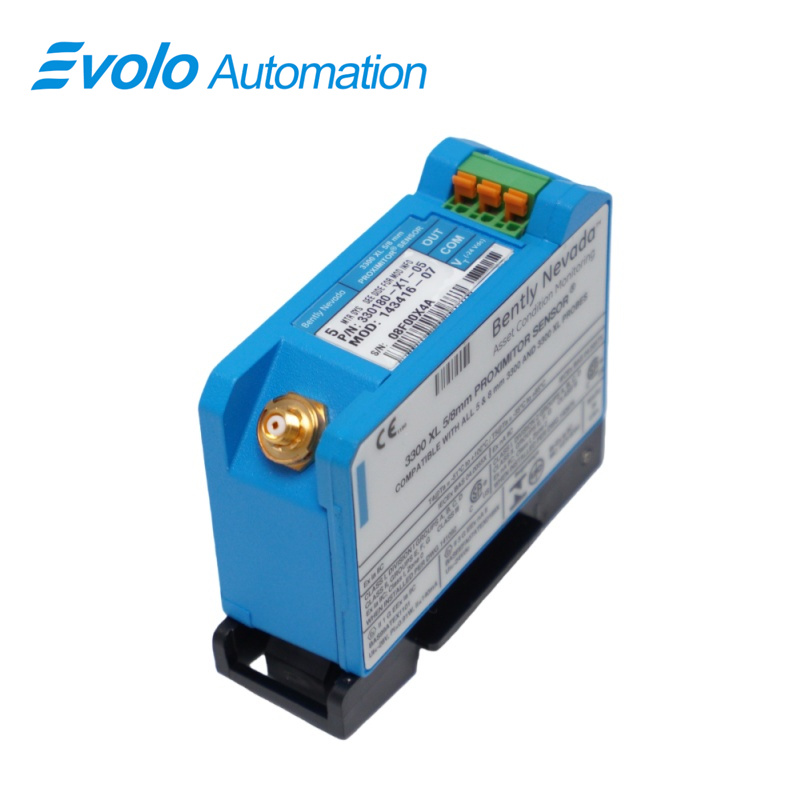

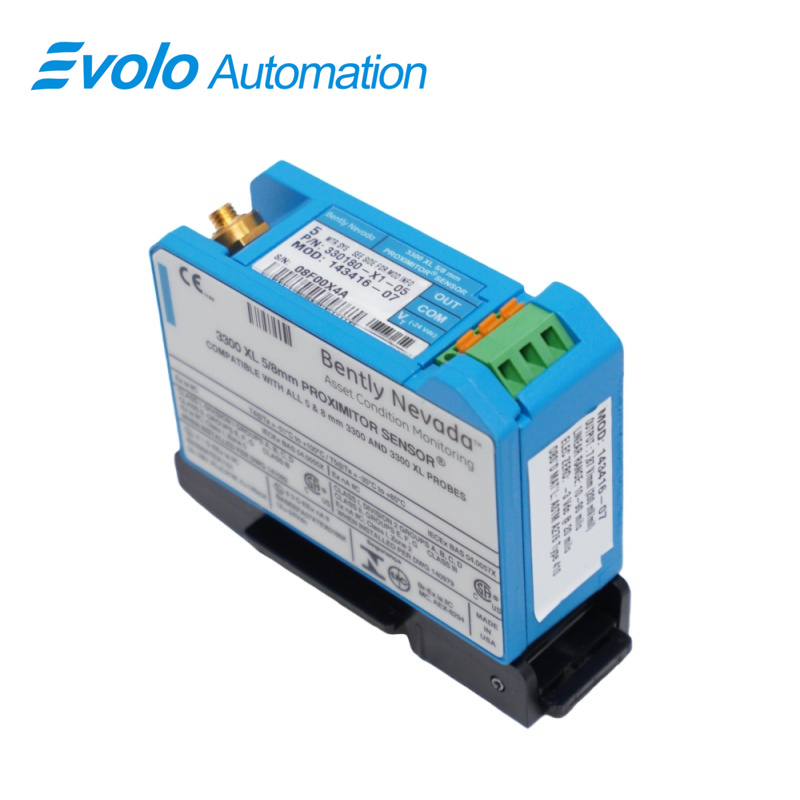

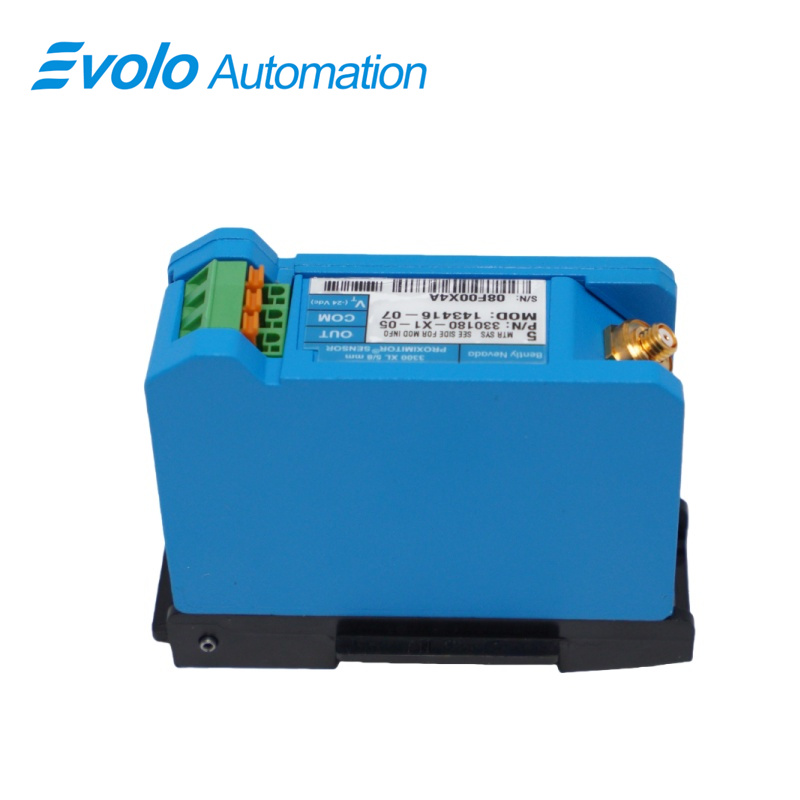

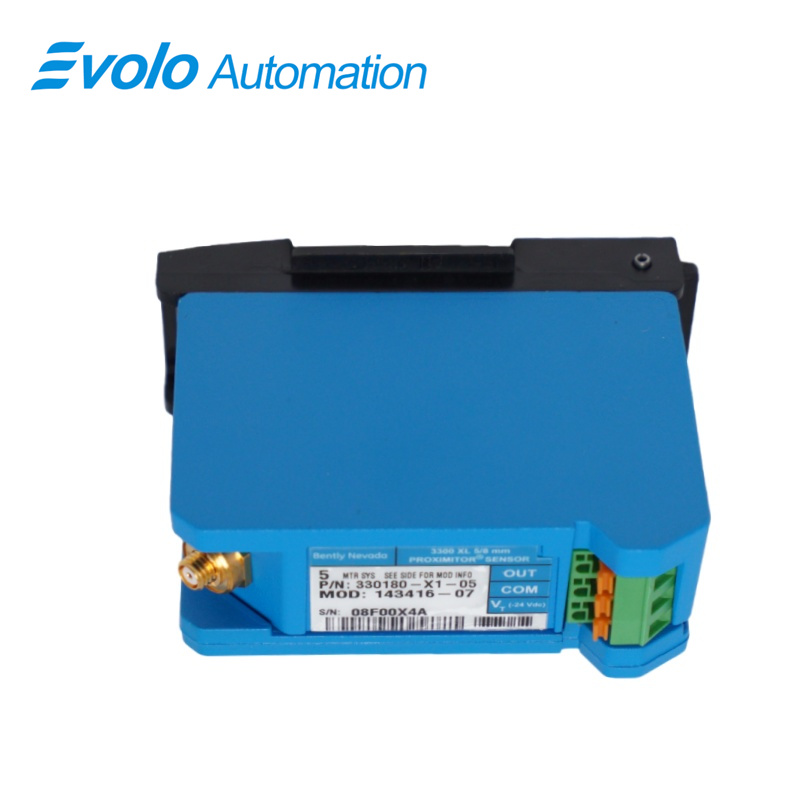

330180-085-03-05 snímač blízkosti řady 3300 XL je průmyslové zařízení vysoce výkonného provedení určené pro přesné měření vibrací a polohy v automatizovaných strojích. Každý 330180-085-03-05 snímač blízkosti řady 3300 XL má 8,5metrový (27,9 stop) pancéřovaný kabel s ochranou konektoru a Hliníkový kryt A308 , který přijímá jeden proximity sondy řady 3300 s průměrem 5 mm nebo řady 3300 XL s průměrem 8 mm spolu se zpřímačovým kabelem . Funguje z -17,5 Vdc až -26 Vdc , s výstupního odporu 50 Ω a citlivost na napájení pod 2 mV na volt , poskytuje spolehlivý výstupní napěťový signál úměrný vzdálenosti sondy.

The 330180-085-03-05 snímač blízkosti řady 3300 XL podpora frekvenční odezva 0–10 kHz s jasem až 305 metrů (1000 stop) polního zapojení a měří cíle o průměru již od 15,2 mm (0,6 palce), rovné plochy . Rozsah provozních teplot je od −52 °C do +100 °C , při skladování se rozsah rozšiřuje až na +105°C - Ne, ne. Je to Terminálové pásky SpringLoc umožňuje rychlé polní zapojení bez speciálních nástrojů, zatímco TipLoc a CableLoc zajišťují připojení sondy s tažná síla 330 N (75 lbf) . Volitelné Kabel FluidLoc zabraňuje úniku oleje z strojního zařízení. 330180-085-03-05 snímač blízkosti řady 3300 XL je certifikován podle norem CSA, ATEX a IECEx , vhodné pro automatizaci v nebezpečných prostorách, a podporuje jak Montáž na DIN-lištu, tak montáž na panel pro flexibilní instalaci v řídicích systémech s vysokou hustotou.

Použití

Monitorování vibrací u ložisek s kapalnou vrstvou
330180-085-03-05 snímač blízkosti řady 3300 XL měří jak statické, tak dynamické hodnoty s výstupem přímo úměrným vzdálenosti sondy , pomocí frekvenčního rozsahu až 10 kHz . Senzor sleduje vibrace u turbín, kompresorů a generátorů a zajišťuje přesné monitorování rotujících strojů.

Měření polohy na hřídelích
S minimální velikosti cíle 15,2 mm (0,6 palce) v průměru a lineárním výstupem, 330180-085-03-05 snímač blízkosti řady 3300 XL přesně měří radiální i axiální polohu na hřídelích nebo rovných površích, i v těsných prostorách, kde jsou standardní sondy příliš velké.

Referenční signál Keyphasor a sledování otáček
Použití proximity sondy řady 3300, průměr 5 mm nebo řady 3300 XL, průměr 8 mm a prodlužovací kabely , tato sonda generuje referenční fázové signály a detekci nulových otáček a podporuje automatizované řízení vysokorychlostních kompresorů a motorů.

Integrace do řídicího panelu s vysokou hustotou
Senzor 8,5metrový (27,9 stop) pancéřovaný kabel s ochranou konektoru a Montáž na DIN-lištu nebo na panel umožňují instalaci v hustě zaplněných řídicích skříních bez negativního vlivu na zapojení nebo integritu signálů.

Specifikace

Konkurenční výhodu

Zvýšená bezpečnost připojení sondy
Na patentu Lití TipLoc a Návrhu CableLoc zajištění tažná síla 330 N (75 lbf) , který zajistí špičku sondy ke kabelu a sníží nutnost úprav při instalaci. Volitelné Kabel FluidLoc zabraňuje úniku kapalin a prodlužuje dobu provozu stroje.

Široký rozsah teplot a napětí
Podpora provozní rozsah od −52 °C do +100 °C , skladovací rozsah od −52 °C do +105 °C , a vstupní napětí od −17,5 V DC do −26 V DC , což zajišťuje spolehlivý výkon v náročných průmyslových prostředích. Citlivost na napájení zůstává pod 2 mV/V , čímž se udržuje stálá výstupní hodnota.

Flexibilní instalacní možnosti
Lze montovat na DIN-lištu nebo standardní panel se čtyřmi otvory , the 330180-085-03-05 snímač blízkosti řady 3300 XL je kompatibilní jak s novými, tak se staršími systémy. Terminálové lišty SpringLoc umožňují rychlé připojení bez nutnosti speciálních nástrojů.

Odolnost vůči rušení RFI/EMI pro nebezpečná prostředí
Certifikovaný CSA, ATEX, IECEx a byl testován na odolnost vůči elektromagnetickému rušení; senzor funguje v plastových (sklovláknových) i kovových pouzdrech bez potřeby stínění, čímž se snižují náklady a složitost instalace.
