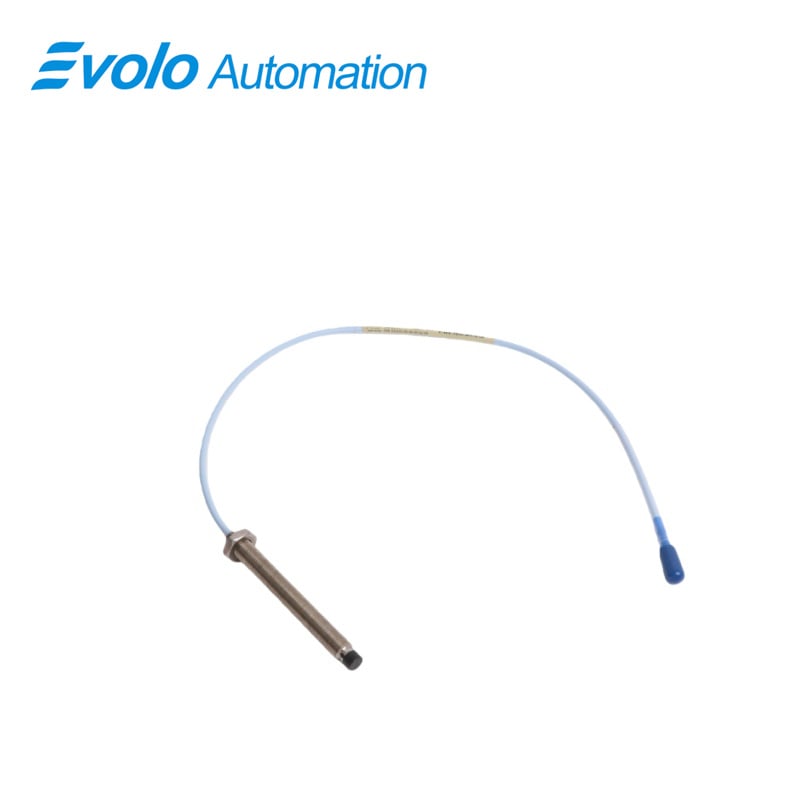

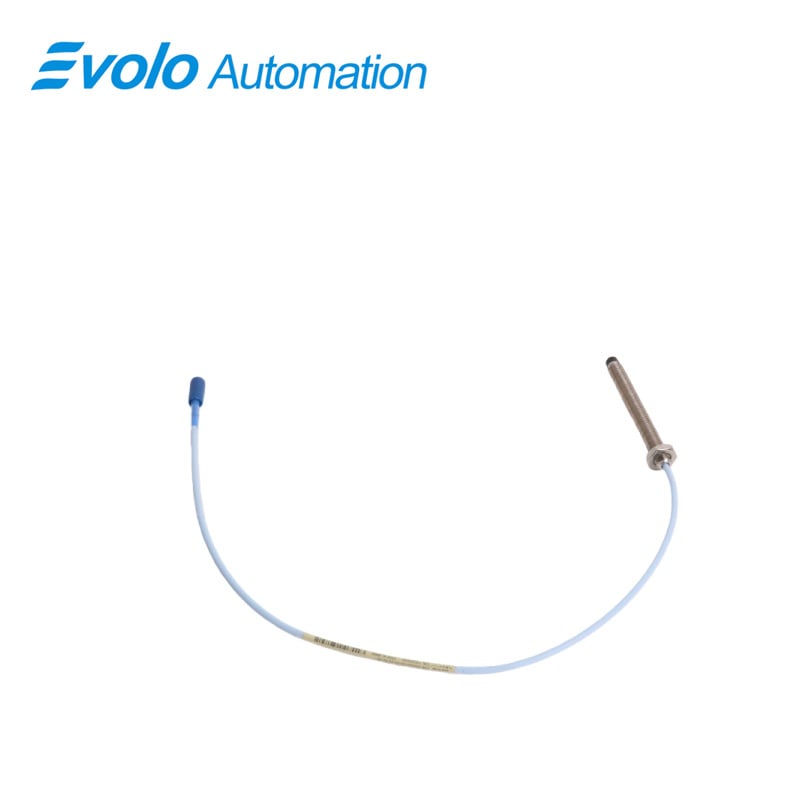

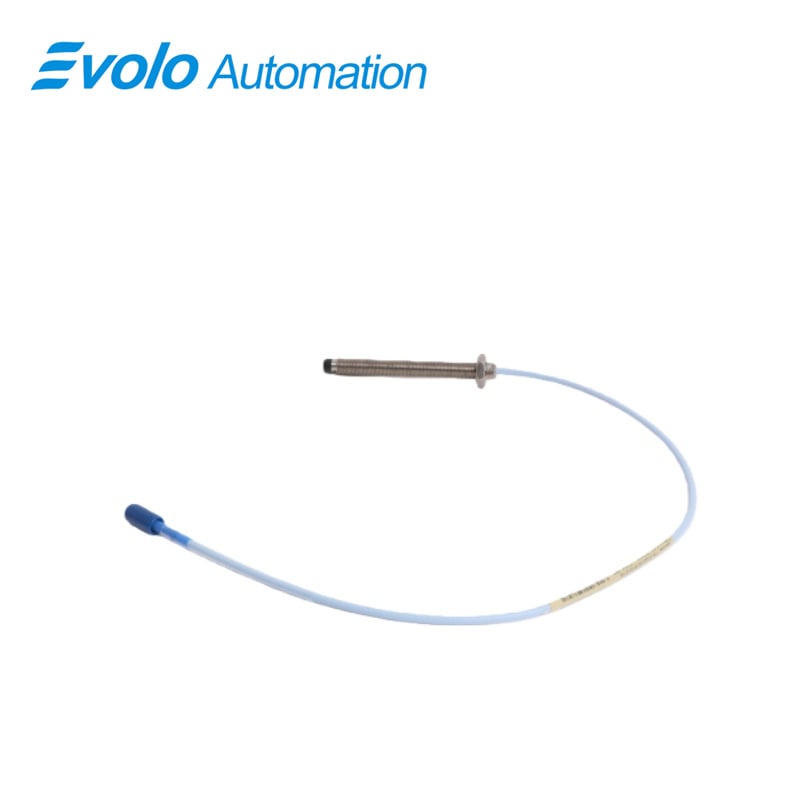

330103-00-07-05-02-05 3300 XL 8 mm Proximity Probes
Na první pohled
Místo původu: |
USA |
Název značky: |
Bently Nevada |
Typ modelu: |
330103-00-07-05-02-05 |
Minimální objednávková velikost: |
1 |
Podrobnosti o obalu: |
Originální nový, továrně zalepený |
Dodací doba: |
5-7 dní |
Podmínky platby: |
T/T |
Dodací schopnost: |
Skladem |
Přehled produktu
POPIS
330103-00-07-05-02-05 představuje sofistikovanou verzi řady snímačů blízkosti 3300 XL 8 mm, která byla pečlivě navržena společností Bently Nevada pro vysoce přesnou ochranu strojního zařízení. Jako klíčový senzor v ekosystému vířivých proudů je tento snímač blízkosti 3300 XL 8 mm určen k monitorování stavu rotačních zařízení tím, že poskytuje přesná měření vibrací a polohy hřídele bez kontaktu. Model 330103-00-07-05-02-05 pracuje generováním vysokofrekvenčního elektromagnetického pole, které detekuje mikrozměny vzdálenosti mezi špičkou snímače a cílovým materiálem a převádí je na lineární napěťový signál.
Tento snímač přiblížení 3300 XL 8 mm je speciálně konfigurován s celkovou délkou pouzdra 70 mm a délkou nezávitové části 0 mm, což jej činí ideálním pro specializované montážní situace, kde je vyžadována instalace zapuštěná nebo s podpěrou rukávu. Model 330103-00-07-05-02-05 má celkovou délku 0,5 metru (1,6 stopy), díky čemuž je kompaktní volbou pro snímání přiblížení v místech s lokálně umístěným připojovacím bodem. Pro náročné průmyslové prostředí je tento snímač přiblížení vybaven hrotem z polyfenylen sulfidu (PPS) a pouzdrem z nerezové oceli AISI 303/304, čímž je zajištěna maximální odolnost vůči agresivním kapalinám, oleji a extrémním teplotním výkyvům.
Kromě toho plně vyhovuje snímač přiblížení 330103-00-07-05-02-05 3300 XL 8 mm požadavkům standardu American Petroleum Institute (API) 670, čímž je zajištěna jeho spolehlivost v kritických aplikacích v odvětví těžby ropy a zemního plynu a v energetice. Využívá patentovaný proces formování TipLoc, který zabraňuje oddělení hrotu a pouzdra, a technologii CableLoc, díky níž odolává tahové síle až 330 N (75 lbf). Vybaven miniaturizovaným koaxiálním konektorem ClickLoc, zajišťuje snímač 330103-00-07-05-02-05 bezpečné, odolné proti vibracím připojení ke kabelům prodlužovacím. Tento snímač přiblížení 8 mm představuje zlatý standard pro provozovatele, kteří usilují o minimalizaci prostojů prostřednictvím pokročilého monitorování stavu strojů a prediktivní údržby.
Hlavní funkce
Použití
Kritické monitorování radiální vibrace turbíny. Model 330103-00-07-05-02-05 je široce využíván u parních a plynových turbín k detekci nestability rotoru. Díky jeho lineárnímu rozsahu 2 mm (80 mils) zaznamenává vysokofrekvenční vibrační data, což umožňuje operátorům identifikovat nesouosost nebo nesourodováhu dříve, než dojde k mechanickému poškození. Jeho široký provozní teplotní rozsah (-55°C až +180°C) zajišťuje stabilní data i v oblastech s vysokým teplem uvnitř skříní turbín.
Monitorování axiální polohy a ochrany ložisek v tlačných ložiskách. U velkých odstředivých kompresorů a čerpadel je monitorování axiální (tlačné) polohy klíčové pro prevenci fatálního kontaktu mezi rotorem a stator. Proximity sonda 330103-00-07-05-02-05 3300 XL 8 mm sleduje pohyb hřídele vzhledem k tlačnému ložisku a poskytuje ustálený stejnosměrný signál, který upozorňuje ochranný systém na nadměrné opotřebení nebo změny zatížení.
Referenční fáze hydroelektrické jednotky (Keyphasor) – Krátký kabel o délce 0,5 metru a kompaktní pouzdro o průměru 70 mm činí tento snímač vynikajícím pro poskytování signálu Keyphasor u hydroelektrických generátorů. Detekcí zářezu nebo výstupku na hřídeli poskytuje snímač 330103-00-07-05-02-05 jednu časovou rázovou vlnu za otáčku, která je nezbytná pro určení vektorových fázových úhlů a výpočet otáček pro diagnostickou analýzu.
Oficiální technické údaje
Rychlý přehled
|
Možnost schválení orgánem: |
Schválení CSA, ATEX, IECEx |
|
Možnost délky neozávitované části: |
0 mm |
|
Možnost celkové délky pouzdra: |
70 mm |
|
Možnost celkové délky: |
0,5 metru (1,6 stop) |
|
Možnost konektoru a typu kabelu: |
Miniaturní koaxiální konektor ClickLoc, standardní kabel |
|
Rozměr: |
1,8x1,5x69 cm |
|
Hmotnost: |
0.06kg |
Technické údaje
|
Provozní teplotní rozsah: |
-55 °C až +180 °C (-60 °F až +341 °F) |
|
Lineární rozsah: |
2 mm (80 mils) |
|
Výstupní odpor: |
45 Ω |
|
Citlivost napájení: |
Změna výstupního napětí méně než 2 mV na každou změnu vstupního napětí o 1 V |
|
Výkon: |
Vyžaduje -17,5 Vss až -25 Vss |
|
Materiál hrotu sondy: |
Polyfenylensulfid (PPS) |
|
Materiál pouzdra sondy: |
Nerezová ocel AISI 303 nebo 304 (SST) |
Často kladené otázky
Jaké je číslo modelu?
Uvedené číslo modelu je 330103-00-07-05-02-05.
Jaký je název značky?
Uvedený název značky je Bently Nevada.
Kde byl tento výrobek vyroben?
Uvedené místo původu je USA.
Jaké jsou podrobnosti o balení?
Uvedené podrobnosti o balení jsou Originální nové, továrně uzavřené.
Jaká je dodací lhůta?
Doba dodání je 5–7 dnů.
Je tento model dostupný?
Uvedený stav dostupnosti je Skladem.
Jaké jsou podmínky platby?
Uvedené platební podmínky jsou převodem.
Poznámky ke kompatibilitě a objednávání
Konkurenční výhody
Zvýšená odolnost vůči teplu a chemikáliím – Snímač 330103-00-07-05-02-05 je navržen tak, aby odolal extrémním podmínkám, s provozní teplotou až do +180 °C. Použití PPS a nerezové oceli vysoché kvality zajišťuje, že snímač 3300 XL 8 mm zůstává imunní vůči korozivním účinkům mnoha průmyslových maziv a chemických kontaminantů nacházejících se v rafinériích a chemických závodech.
Speciální konfigurace pouzdra pro univerzální montáž S celkovou délkou pouzdra 70 mm a délkou 0 mm bez závitu tento konkrétní model nabízí speciální geometrii pro instalace, kde nejsou potřeba vnější závity. To umožňuje čistší integraci do hladkých otvorů nebo vlastních uchycení, čímž řeší mechanické interference běžné u plně závitových sond.
3. Certifikace pro nebezpečná prostředí po celém světě Zahrnutí schválení CSA, ATEX a IECEx činí sondu 330103-00-07-05-02-05 „univerzálním“ řešením pro globální projekty. Inženýři mohou tuto sondu určit pro použití v výbušných atmosférách, aniž by se museli starat o soulad s jednotlivými regiony, čímž se zjednodušuje proces nákupu a auditování.
Pokročilá mechanická integrita (TipLoc & CableLoc) – patentovaná technologie TipLoc od Bently Nevada zabraňuje odpojení špičky sondy za vysokého vakua nebo tlaku, zatímco CableLoc zajišťuje, že kabel zůstane bezpečně připojen i při náhodném tahovém zatížení během údržby. To výrazně prodlužuje životnost senzoru 330103-00-07-05-02-05 ve srovnání s běžnými alternativními senzory.
Bezproblémová kompatibilita se systémem 3300 XL Jako originální 3300 XL 8 mm blízkostní sonda je tento přístroj plně zaměnitelný s ostatními blízkostními sondami a prodlužovacími kabely řady XL. Tato funkce „plug-and-play“ eliminuje potřebu časově náročné kalibrace na místě a umožňuje jednodušší správu zásob, protože jeden typ sondy může podporovat více strojových zařízení.
