Přehled
Místo původu: |
USA |
Název značky: |
Bently Nevada |
Typ modelu: |
330101-00-28-10-12-CN |
Podrobnosti o obalu: |
Originální nový, továrně zalepený |
Dodací doba: |
5-7 dní |
Podmínky platby: |
T/T |
Dodací schopnost: |
Skladem |
Rychlý detail
|
Možnost délky nezařízené části (minimální délka nezařízené části): |
0,0 palce |
|
Možnost celkové délky pouzdra (minimální délka pouzdra): |
2,8 in |
|
Možnost celkové délky: |
1,0 metru (3,3 stopy) |
|
Možnost konektoru a typu kabelu: |
Miniaturní koaxiální konektor ClickLoc, kabel FluidLoc |
|
Možnost schválení orgánem: |
Schválení CSA, ATEX, IECEx |
|
Závit pouzdra sondy: |
3/8-24 UNF závit |
|
Maximální délka zaříznutí závitu: |
0,563 in |
|
Rozměr: |
1,5x1,3x121 cm |
|
Hmotnost: |
0,05 kg |
Popis

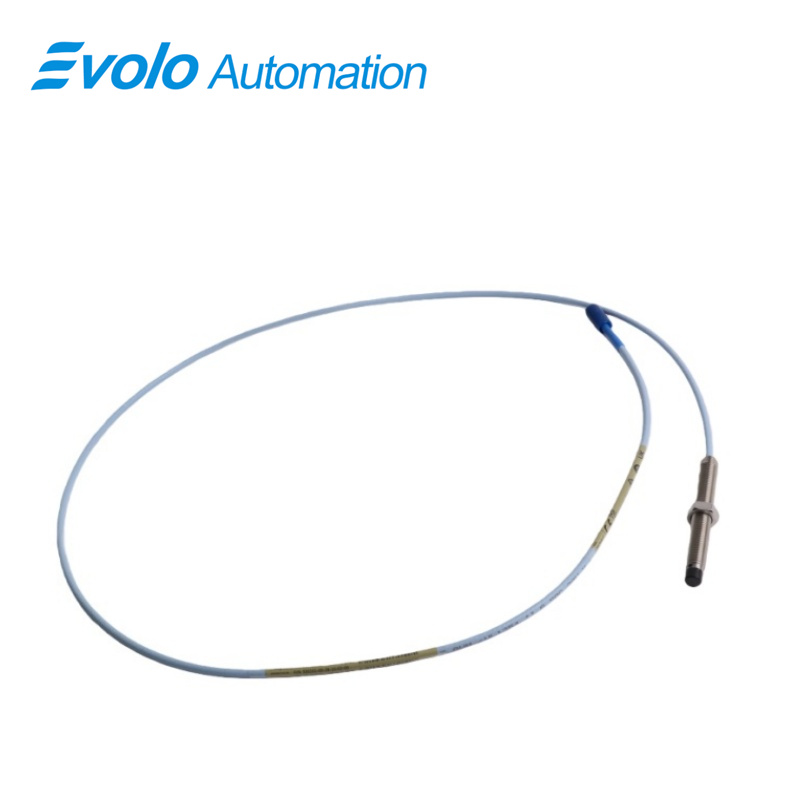

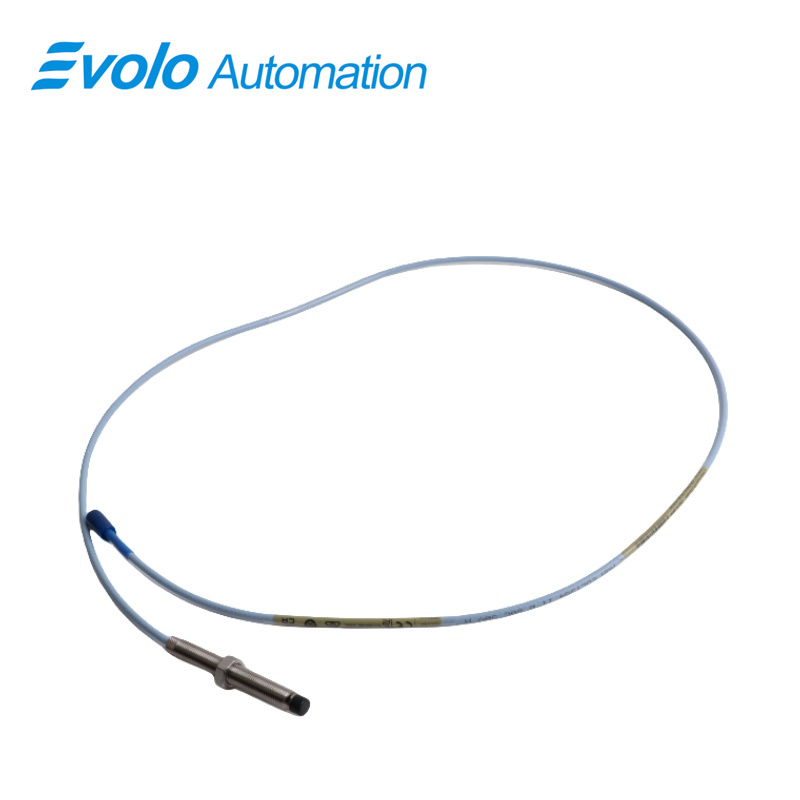

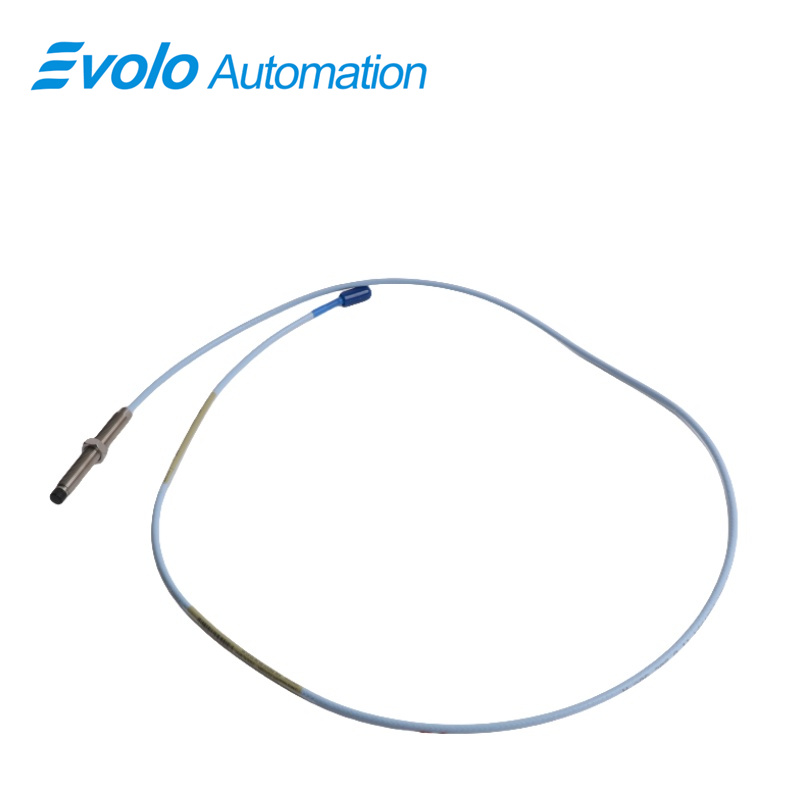

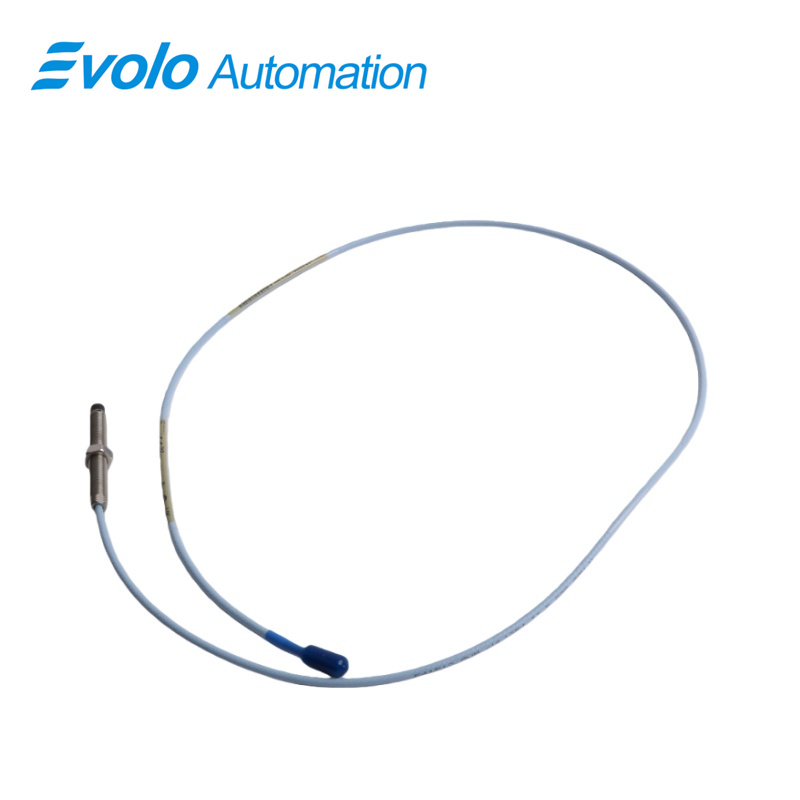

The 330101-00-28-10-12-CN 3300 XL 8 mm snímač přiblížení měří jak statickou polohu hřídele, tak dynamické vibrace v automatizovaných strojích. 330101-00-28-10-12-CN převádí vzdálenost mezi špičkou snímače a vodivým povrchem na úměrný napěťový výstup, čímž umožňuje sledování v reálném čase u strojů s kluznými ložisky a referenčních systémů Keyphasor.
The 330101-00-28-10-12-CN má lineární rozsah 2 mm a celkovou délku 1,0 metru, což umožňuje flexibilní vedení k řídicím panelům. Jeho pouzdro se závitem 3/8-24 UNF s maximální závitovou záběrovou délkou 0,563 palce zajišťuje bezpečné namontování i v těsných ložiskových skříních. Miniaturizovaný konektor ClickLoc a kabel FluidLoc na 330101-00-28-10-12-CN zajistí spolehlivé spojení a zároveň zabrání migraci oleje po dráze kabelu. S výstupním odporem 50 Ω, kapacitou prodlužovacího kabelu 69,9 pF/m a citlivostí napájení pod 2 mV/V 330101-00-28-10-12-CN zajišťuje přesné předávání signálu do řídicích systémů automatizace. Provozní teplotní rozsah činí od −52 °C do +177 °C a zařízení je schváleno organizacemi CSA, ATEX a IECEx, což umožňuje jeho použití v regulovaných průmyslových prostředích.
Použití
Radiální měření vibrací na hřídelích
The 330101-00-28-10-12-CN měří radiální vibrace hřídele u turbín, kompresorů a čerpadel. Jeho lineární rozsah 2 mm a délka kabelu 1,0 metru umožňují přesné předávání signálu do systémů monitorování stavu.
Monitorování axiální polohy v tlačných ložiskách
The 330101-00-28-10-12-CN sleduje axiální posun v ložiskových sestavách. Pouzdro se závitem 3/8-24 UNF zajišťuje bezpečné upevnění i v kompaktních průmyslových pouzdrech pro automatizaci.
Vstup referenčního signálu Keyphasor
The 330101-00-28-10-12-CN poskytuje řídicím systémům referenční signály otáček pro detekci rychlosti a měření nulových otáček. Citlivost napájení pod 2 mV/V zaručuje opakovatelný výstup i při kolísání napětí.
Monitorování malých hřídelí nebo v omezeném prostoru
The 330101-00-28-10-12-CN je vhodný pro hřídele s průměrem do 51 mm nebo pro kompaktní měřené plochy. Kabel FluidLoc brání migraci kapalin a zároveň umožňuje těsné vedení kabelu.
Specifikace
|
Provozní a skladovací teplota: |
-52°C až +177°C (-62°F až +350°F) |
|
Citlivost napájení: |
Méně než 2 mV změny výstupního napětí na volt změny vstupního napětí |
|
Výstupní odpor: |
50 Ω |
|
Kapacita prodlužovacího kabelu: |
69,9 pF/m (21,3 pF/ft) typicky |
|
Připojení v terénu: |
0,2 až 1,5 mm² (16 až 24 AWG) |
|
Lineární rozsah: |
2 mm (80 mils) |
Konkurenční výhodu
Bezpečné upevnění v omezených prostorách automatizačních skříní
The 330101-00-28-10-12-CN se montuje přímo pomocí své závitové nádoby M10 × 1 s hloubkou závitu 14,3 mm, čímž se snižuje potřeba adaptérů.
Spolehlivý výstupní signál pro automatizační řídicí systémy
S výstupním odporem 50 Ω, kapacitou kabelu 69,9 pF/m a citlivostí napájení pod 2 mV/V 330101-00-28-10-12-CN zajišťuje konzistentní výstupní napětí pro řídicí systémy.
Provoz v prostředí s vysokou teplotou
The 330101-00-28-10-12-CN provozuje se až do +177 °C, což umožňuje měření v blízkosti horkých ložiskových oblastí bez nutnosti přemístění senzoru.
Snížená migrace oleje po trase kabelu
Miniaturizovaný konektor ClickLoc a konstrukce kabelu FluidLoc na 330101-00-28-10-12-CN zabránit úniku oleje do řídicích skříní nebo monitorovacího zařízení.
Dodržení norem pro nebezpečné prostředí
Schválení CSA, ATEX a IECEx umožňují 330101-00-28-10-12-CN instalaci v regulovaných průmyslových zónách, jako jsou např. provozní závody a kompresory.
