Siemens · SIMATIC RF186C

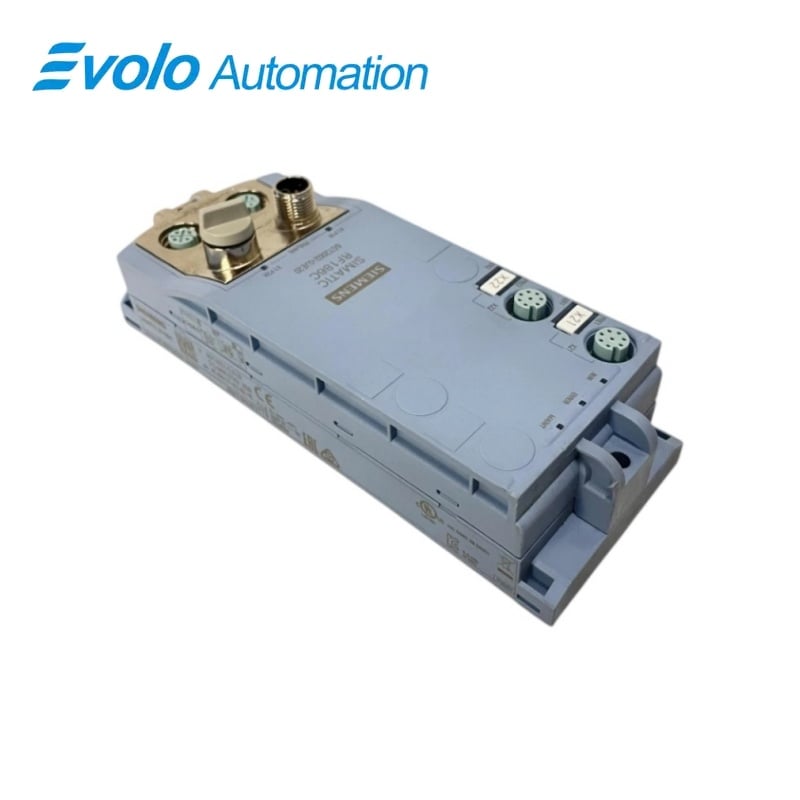

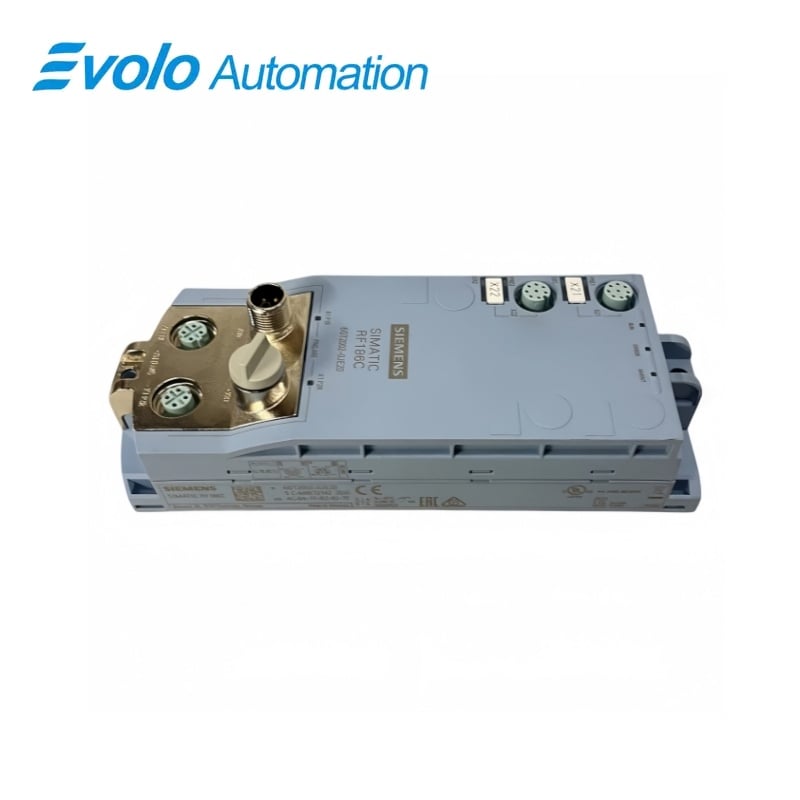

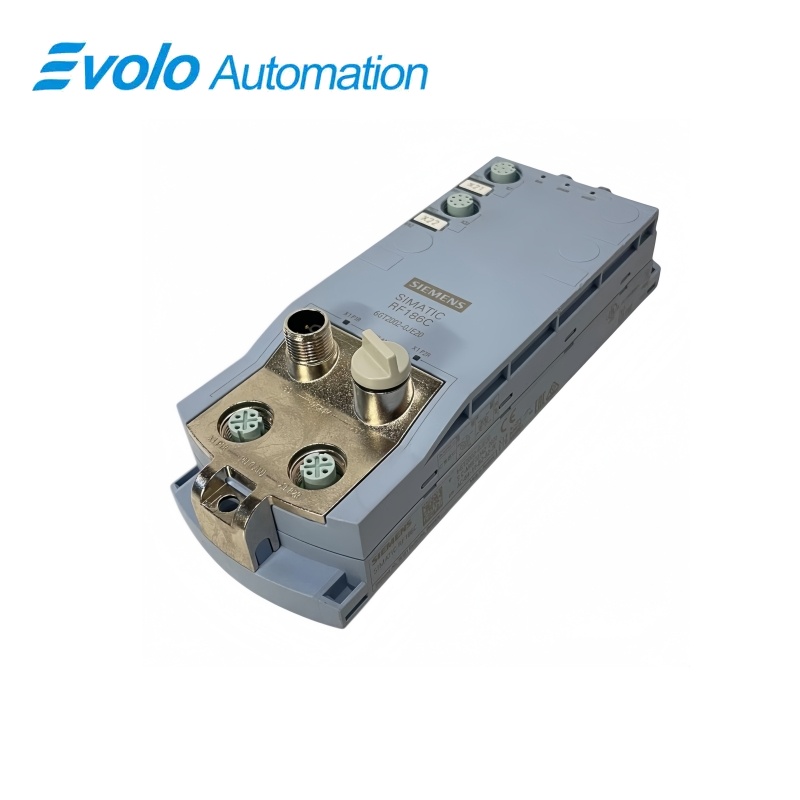

6GT2002-0JE20 RFID komunikacijski modul

Siemens 6GT2002-0JE20 je SIMATIC RF186C komunikacijski modul sa dva interfejsa za čitanje i dva 100 Mbit/s M12 Ethernet porta za industrijske identifikacijske sisteme.

Na prvi pogled

Brend	Siemens
Model	6GT2002-0JE20
VRSTA PROIZVODA	Industrijski RFID komunikacijski modul
Osnovna funkcija	Povezuje dva RFID čitalača ili optička čitalaca sa PROFINET, EtherNet/IP, Modbus/TCP, OPC UA ili XML mrežama
Aplikacija ili kompatibilna serija	SIMATIC Ident RF200, RF300, RF1000, MV300, MV400 i MV500 identifikacioni sistemi

Dva čitalačka kanala

Povežite do dva podržana RFID ili optička čitača preko 8-pin M12 interfejsa.

Multiple Ethernet protokoli

Integrirajte modul putem PROFINET IO, EtherNet/IP, Modbus/TCP, OPC UA ili XML.

IP67 Instalacija na terenu

U slučaju da je to moguće, mora se upotrebljavati i drugi mehanizmi za identifikaciju.

Pregled proizvoda

Siemens 6GT2002-0JE20 je SIMATIC RF186C komunikacijski modul sa dva interfejsa za čitanje i dva 100 Mbit/s M12 Ethernet porta za industrijske identifikacijske sisteme.

Dva D-kodirana M12 Ethernet porta pružaju 100 Mbit/s full-duplex prekidač. RS422 čitalač komunikacije podržava brzine do 921,6 kbit/s. Konfiguracija i dijagnostika dostupni su putem TIA portala, GSDML-a ili integrisanog web interfejsa.

Fokusiranje narudžbine: potvrdi kompletan broj proizvoda, zahtev za dva čitača, protokol, porodicu čitača, M12 Ethernet i kablove za čitače, kapacitet 24 V DC i sačuvane postavke mreže.

Ključne funkcije

Integrirani Ethernet prekidač

Dva D-kodirana M12 Ethernet porta pružaju 100 Mbit/s full-duplex prekidač.

Veza sa brzim čitačem

RS422 čitalač komunikacije podržava brzine do 921,6 kbit/s.

Web-basirano puštanje u rad

Konfiguracija i dijagnostika dostupni su putem TIA portala, GSDML-a ili integrisanog web interfejsa.

Službene specifikacije

Čitači koji se mogu povezati	2
Podržane porodice čitača	RF200, RF300, RF1000, MV300, MV400 i MV500
Ethernet portovi	2 × M12, 4-pin, D-kodirana
Ethernet frekvencija	100 Mbit/s full duplex
Interfejs za čitaoce	M12, 8-pin, kodirano sa A
Komunikacija sa čitaocima	RS422 ili RS232
Maksimalna RS422 brzina	921,6 kbit/s
Maksimalna RS232 brzina	115,2 kbit/s
Nominirana napona napajanja	24 V DC
Dozvoljeni opseg snabdevanja	s druge energije
Tipična struja bez čitača	0,13 A pri 24 V DC
Maksimalna struja čitača	0,8 A po interfejsu čitača na 24 V DC
Ocjena zaštite	IP67
Radna temperatura	-25 do +55 °C
Temperatura skladištenja i transporta	-40 do +70 °C
Dimenzije	smanjenje dužine
Tehnička težina	Oko 0,3 kg
Dužina Ethernet kabla	Do 100 m sa STP kategorijom 5

Zvanični izvor: Službeni tehnički podaci Siemens za 6GT2002-0JE20 .

Često postavljana pitanja

Koji čitači mogu da se povežu sa 6GT2002-0JE20?

Upotreba podržanih uređaja iz porodica RF200, RF300, RF1000, MV300, MV400 ili MV500.

Koliko čitalačkih kanala 6GT2002-0JE20 pruža?

Dostupni su dva nezavisna interfejsa za čitanje M12.

Koje mreže upravljača rade sa 6GT2002-0JE20?

Modul podržava PROFINET IO, EtherNet/IP, Modbus/TCP, OPC UA i XML integraciju.

Može li se 6GT2002-0JE20 montirati u blizini čitača u terenu?

IP67 kućište podržava instalaciju na terenu kada su sve navedene M12 veze ispravno zapečate.

Šta treba sačuvati pre nego što zamijenite 6GT2002-0JE20?

Zapamti IP postavke, konfiguraciju protokola, parametre čitača i kablovske veze.

Kako se 6GT2002-0JE20 pokreće bez TIA portala?

Web-based upravljački interfejs može se koristiti za podržane zadatke konfiguracije i dijagnostike.

Koja kontrola snage je potrebna za 6GT2002-0JE20?

Ako je to moguće, testiranje se provodi na osnovu podataka iz tačke 4.2.4.

Kompatibilnost i napomene za narudžbu

Pre nego što naručite 6GT2002-0JE20: potvrdi kompletan broj proizvoda, zahtev za dva čitača, protokol, porodicu čitača, M12 Ethernet i kablove za čitače, kapacitet 24 V DC i sačuvane postavke mreže.

Kontrolna lista kompatibilnosti

• Koristite podržane familije RF ili MV čitača sa ispravnim M12 kablom.
• Odgovarajte na kontrolnu mrežu izabranog Ethernet protokola.
• U slučaju da je to moguće, mora se utvrditi da je to u skladu sa standardima iz tabele 1.
• Održavajte IP67 zapečaćivanje na svakom neiskorišćenom ili priključenom portu.
• Zaštititi IP i konfiguraciju čitača prije zamjene.
