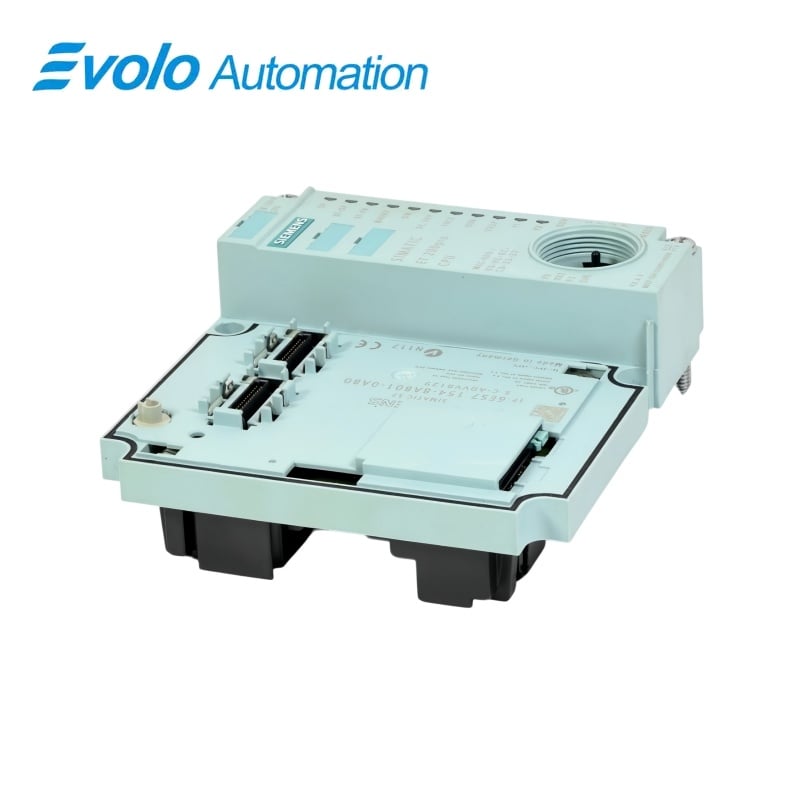

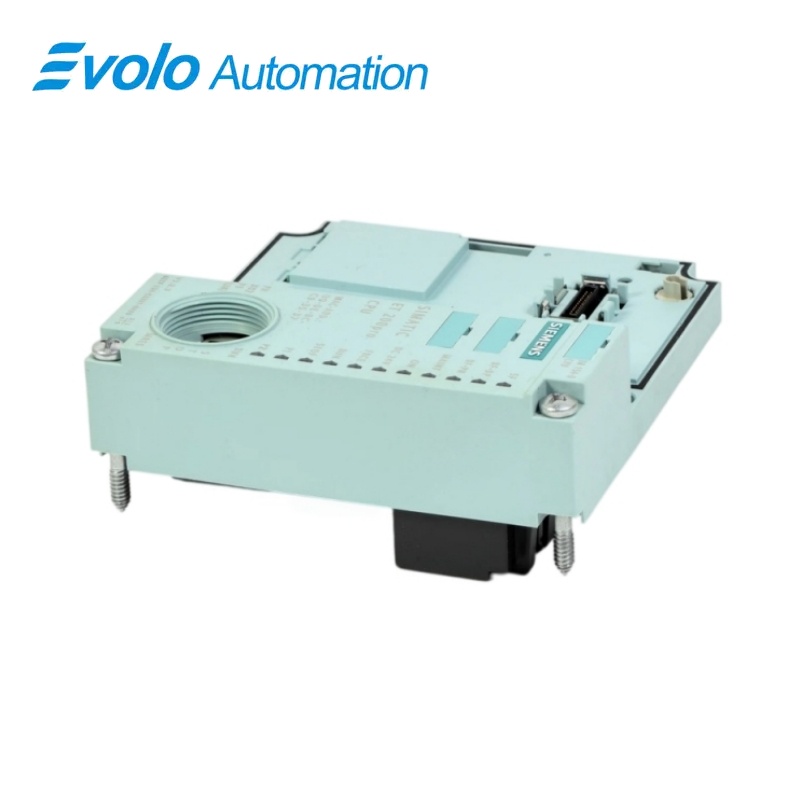

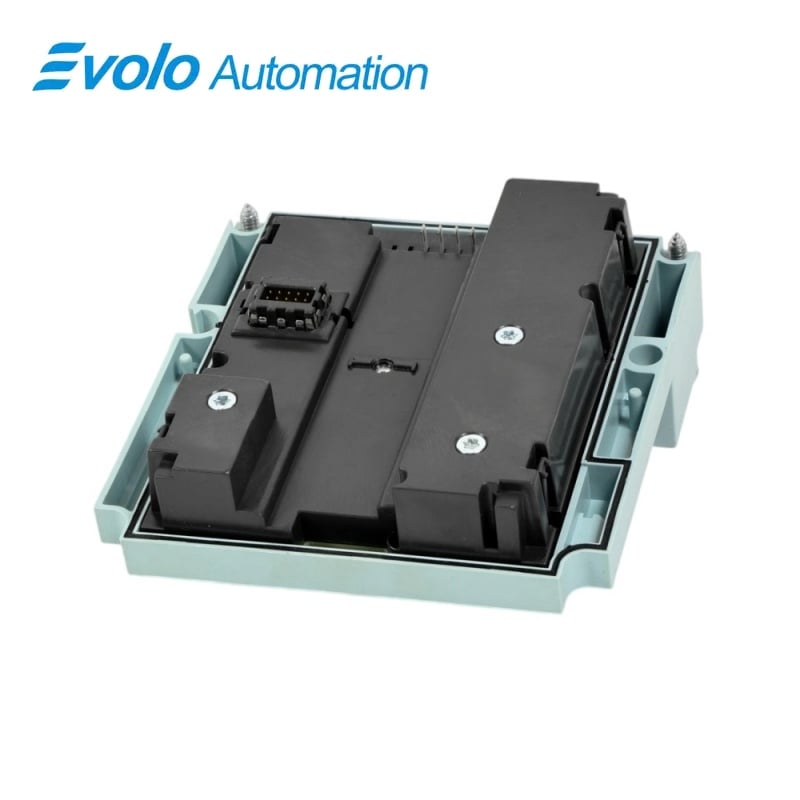

Siemens SIMATIC ET 200pro 6ES7154-8AB01-0AB0 IM 154-8 PN/DP CPU

Prikaz

Siemens · SIMATIC ET 200pro

6ES7154-8AB01-0AB0 IM 154-8 PN/DP CPU

Siemens 6ES7154-8AB01-0AB0 je SIMATIC ET 200pro IM 154-8 PN/DP CPU sa 384 KB radne memorije, integrisanim PROFINET interfejsom i integrisanim PROFIBUS DP master/slave interfejsom. U slučaju da je u skladu sa člankom 6. stavkom 1. CPU koristi SIMATIC Micro Memory Card i dizajniran je od STEP 7 V5.5. Prije zamene, projekat upravljača, firmware, memorijska kartica, stanični moduli, PROFINET identitet i PROFIBUS radna uloga moraju biti usklađeni sa instaliranim sistemom.

Na prvi pogled

Brend	Siemens
Model	6ES7154-8AB01-0AB0
VRSTA PROIZVODA	Distribuirani modul interfejsa I/O sa integrisanim CPU-om
Osnovna funkcija	Izvršuje program automatizacije i upravlja distribuiranim ulazima/izlazima preko PROFINET-a i PROFIBUS DP-a
Aplikacija ili kompatibilna serija	SIMATIC ET 200pro distribuirani sistemi automatizacije

Identifikacija kontrolora

Podudarajte CPU AB01 384 KB i instaliran firmware umjesto F, FX ili novije ET 200pro CPU varijante.

Potrebna oprema

U slučaju da je to moguće, mora se upotrebiti sistem za upravljanje memorijom.

Obnova mreže

Zaštititi PROFINET ime uređaja i IP postavke plus PROFIBUS ulogu, adresu, stopu i konfiguraciju stanice.

Pregled proizvoda

Siemens 6ES7154-8AB01-0AB0 je SIMATIC ET 200pro IM 154-8 PN/DP CPU sa 384 KB radne memorije, integrisanim PROFINET interfejsom i integrisanim PROFIBUS DP master/slave interfejsom. U slučaju da je u skladu sa člankom 6. stavkom 1. CPU koristi SIMATIC Micro Memory Card i dizajniran je od STEP 7 V5.5. Prije zamene, projekat upravljača, firmware, memorijska kartica, stanični moduli, PROFINET identitet i PROFIBUS radna uloga moraju biti usklađeni sa instaliranim sistemom.

Pokreće program kontrole direktno u ET 200pro stanici bez odvojenog centralnog CPU-a. Kombinuje komunikaciju sa PROFINET kontrolerom sa zasebnim PROFIBUS DP master ili slave interfejsom. Sastavljena stanica pruža zaštitu IP65/67 za decentralizovanu instalaciju na nivou mašine.

Fokusiranje narudžbine: pre naručivanja potvrdite kompletan broj proizvoda AB01 CPU, klasa memorije 384 KB, firmware, hardverski unos STEP 7, SIMATIC Micro Memory Card, modul za vezu, raspored stanice ET 200pro, PROFINET parametre i PROFIBUS master ili slave konfiguraciju.

Ključne funkcije

Integrirani distribuirani kontroler

Pokreće program kontrole direktno u ET 200pro stanici bez odvojenog centralnog CPU-a.

Mogućnost dvostruke mreže

Kombinuje komunikaciju sa PROFINET kontrolerom sa zasebnim PROFIBUS DP master ili slave interfejsom.

Gradnja na terenu

Sastavljena stanica pruža zaštitu IP65/67 za decentralizovanu instalaciju na nivou mašine.

Službene specifikacije

Integrirana radna memorija	384 KB
Inženjerski softver	Step 7 V5.5 ili noviji
Ulazno područje adrese	Maksimalno 2,048 bajta
Izlazna adresa	Maksimalno 2,048 bajta
Podrazumevana slika procesa	Biti od 0 do 127 za ulazne i izlazne podatke
Prilagojiva slika procesa	Do bajta 2.047 za ulazne i izlazne podatke
Profinet operativna uloga	Integrisani PROFINET IO kontroler
Profibus operativne uloge	DP master ili DP slave
Profibus stopa prenosa	Do 12 Mbit/s
Kapaciteta DP uređaja	Maksimalno 32 uređaja po stanici
Zahtjev za memorijsku karticu	Potrebna SIMATIC Mikro memorijska kartica
Zahtjevi za modul za povezivanje	Potrebna je spoljna konekcija
Dokumentovani modul za povezivanje	CM IM PN DP M12 7/8, 6ES7194-4AN00-0AA0
Zaštita od zatvaranja	IP65 i IP67 kada su pravilno sastavljeni
Neto težina	Oko 0,771 kg

Zvanični izvor: Službeni tehnički podaci kompanije Siemens za 6ES7154-8AB01-0AB0 .

Često postavljana pitanja

Koji softver podržava 6ES7154-8AB01-0AB0?

Koristite STEP 7 V5.5 ili noviju verziju koja zadržava tačan ulaz u hardverski katalog.

Da li 6ES7154-8AB01-0AB0 zahteva memorijsku karticu?

Za rad je potrebna SIMATIC Micro Memory Card.

Može li 6ES7154-8AB01-0AB0 raditi kao PROFIBUS master ili slave?

Integrisani DP interfejs se može konfigurisati za svaku ulogu.

Koji hardver za povezivanje je potreban za 6ES7154-8AB01-0AB0?

Koristite ispravni ET 200pro modul za povezivanje za instalirane PROFINET i PROFIBUS ožičenje.

Koliko je prostora za ulaz/izlaz dostupno sa 6ES7154-8AB01-0AB0?

Kontroler pruža do 2048 bajta za ulaz i 2048 bajta za izlaz.

Kako da sačuvam PROFINET konfiguraciju 6ES7154-8AB01-0AB0?

Sačuvati ime uređaja, IP parametre, topologiju porta i odnose između uređaja i IO sa projektom kontrolera.

Šta moram uporediti pre nego što zamijenim 6ES7154-8AB01-0AB0?

Podudarajte CPU AB01, firmware, memorijsku karticu, modul za vezu, raspored stanice ET 200pro i obe konfiguracije mreže.

Kompatibilnost i napomene za narudžbu

Pre nego što naručite 6ES7154-8AB01-0AB0: pre naručivanja potvrdite kompletan broj proizvoda AB01 CPU, klasa memorije 384 KB, firmware, hardverski unos STEP 7, SIMATIC Micro Memory Card, modul za vezu, raspored stanice ET 200pro, PROFINET parametre i PROFIBUS master ili slave konfiguraciju.

Kontrolna lista kompatibilnosti

• Upotreba u kompatibilnoj SIMATIC ET 200pro stanici sa potrebnim hardverom za povezivanje.
• Izradite tačan AB01 CPU sa STEP 7 V5.5 ili novijim podržanim izdanjem.
• Zadržite instaliranu SIMATIC Micro Memory Card i provjerite sadržaj projekta.
• Zaštita imena PROFINET uređaja, IP parametara, topologije i kontrolisanih IO uređaja.
• Očuvanje uloge majstora ili robova PROFIBUS-a, adrese, brzine prenosa i podataka o stanici.
• U skladu sa člankom 6. stavkom 2.
• Za potrebe ovog standarda, za svaki sistem za upravljanje emisijama emisija mora se utvrditi da je u skladu sa standardom za emisiju emisija emisija iz emisije.
