Siemens · SCALANCE XM-400

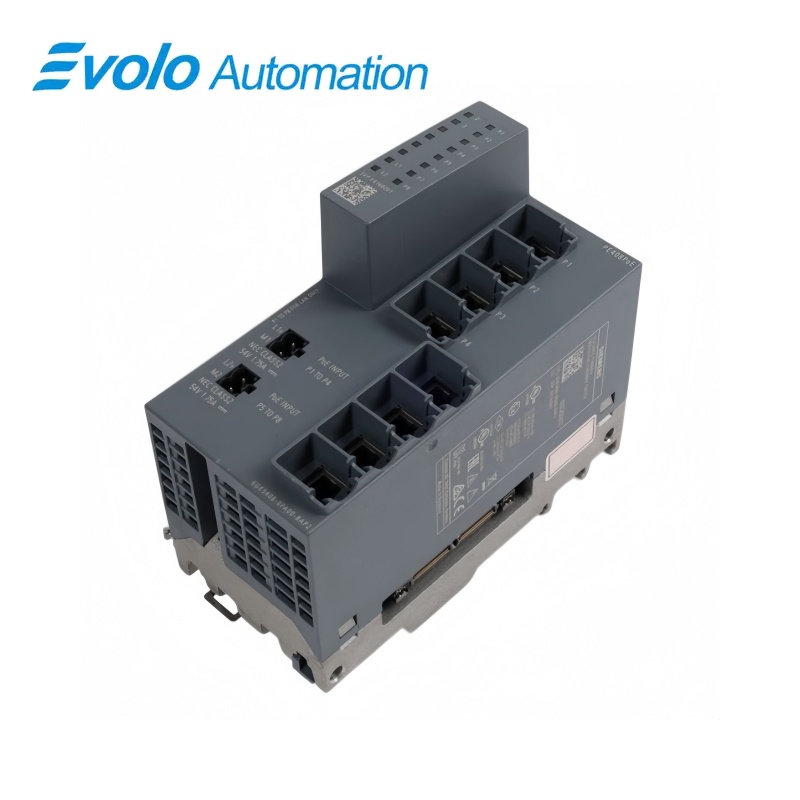

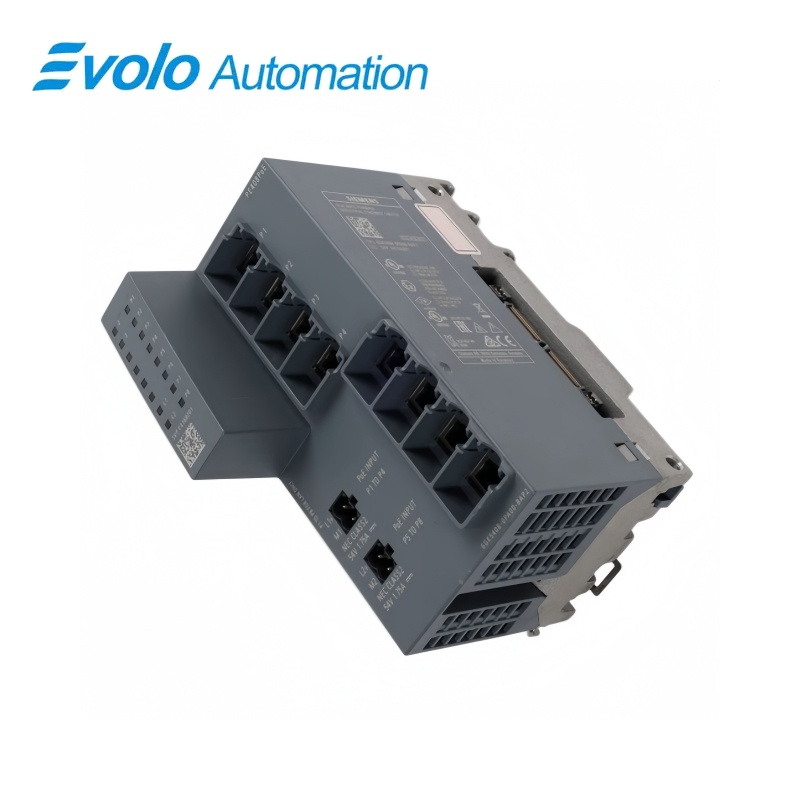

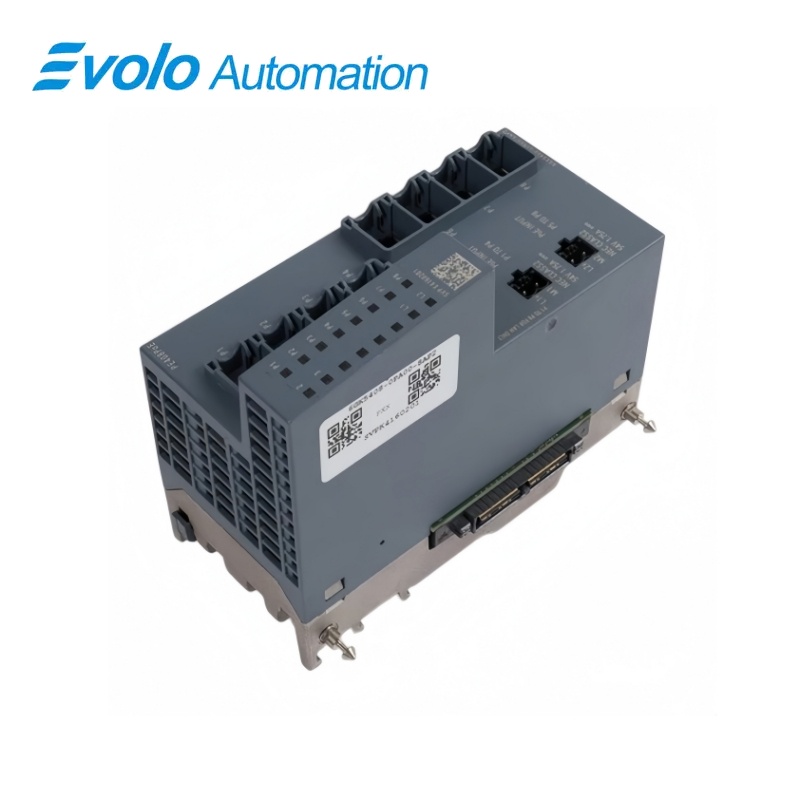

6GK5408-0PA00-8AP2 PE408PoE port proširitelj

Siemens 6GK5408-0PA00-8AP2 je SCALANCE PE408PoE port extender koji dodaje osam 10/100/1000 Mbit/s RJ45 PoE portova kompatibilnom XM-400 prekidaču.

Na prvi pogled

Brend	Siemens
Model	6GK5408-0PA00-8AP2
VRSTA PROIZVODA	PoE port proširitelj sa osam porta
Osnovna funkcija	Dodaje osam Gigabit RJ45 Power-over-Ethernet portova kompatibilnom SCALANCE XM-400 prekidaču
Aplikacija ili kompatibilna serija	Modularni SCALANCE XM-400 upravljane industrijske Ethernet instalacije koje zahtijevaju povezivanje PoE uređaja

Osam Gigabitnih portova

Proširiti modularni prekidač XM-400 sa osam bakrenih portova koji rade sa 10, 100 ili 1000 Mbit/s.

Snaga preko etherneta

Snabdevanje kompatibilnih pogonskih uređaja do 30 W po portu u okviru ukupnog budžeta PoE.

Modularno proširenje

Postavite proširenje pored XM-400 prekidača i povežite poseban interfejs za proširenje.

Pregled proizvoda

Siemens 6GK5408-0PA00-8AP2 je SCALANCE PE408PoE port extender koji dodaje osam 10/100/1000 Mbit/s RJ45 PoE portova kompatibilnom XM-400 prekidaču.

Svih osam RJ45 portova može da snabdeva PoE prema IEEE 802.3at. U slučaju da je to moguće, prijenos energije na uređaj se može koristiti za povećanje brzine. U kućištu se podržavaju standardne DIN šine i SIMATIC montažne šine.

Fokusiranje narudžbine: potvrdi kompletan broj proizvoda, kompatibilan XM-400 host, zahtjev za osam porta, budžet za opterećenje PoE, 54 V DC napajanje i montažnu šinu.

Ključne funkcije

Proširenje Port PoE

Svih osam RJ45 portova može da snabdeva PoE prema IEEE 802.3at.

Odvojena isporuka PoE

U slučaju da je to moguće, prijenos energije na uređaj se može koristiti za povećanje brzine.

Industrijska montaža

U kućištu se podržavaju standardne DIN šine i SIMATIC montažne šine.

Službene specifikacije

Bakrene luke	8 × RJ45
Ethernet brzine	10/100/1000 Mbit/s
PoE portovi	Do 8
PoE standard	IEEE 802.3at
Maksimalna PoE po luci	30 W
Maksimalna ukupna POE snaga	180 W
Napon izvana	54 V DC
Dozvoljeni opseg snabdevanja	s druge energije
Maksimalna struja uređaja	0,2 A
Gubitak snage bez POE opterećenja	4,8 W
Ulazni osigurač	F 4 A / 60 V
Radna temperatura	-40 do +60 °C
Temperatura skladištenja	-40 do +85 °C
Ocjena zaštite	IP20
Dimenzije	70 × 147 × 125 mm
Tehnička težina	Oko 0,7 kg
Montaža	svaka od ovih kategorija mora biti u skladu sa standardima za isporuku.
Profinet usklađenost	Klasa B

Zvanični izvor: Službeni tehnički podaci kompanije Siemens za 6GK5408-0PA00-8AP2 .

Često postavljana pitanja

Koji host prepone prihvata 6GK5408-0PA00-8AP2?

Upotreba proširitelja sa kompatibilnim SCALANCE XM-400 modularnim upravljanim prekidačem i navedenom poveznicom za proširenje.

Koliko PoE uređaja može 6GK5408-0PA00-8AP2 da snabdijeva?

Do osam napajanih uređaja može se povezati kada se posmatraju budžeti za energiju po luku i ukupnu energiju.

Koje snabdevanje je potrebno za 6GK5408-0PA00-8AP2?

Za potrebe ovog pravila, za upotrebu u sistemu za upravljanje električnom energijom, mora se osigurati da je električna energija u skladu sa standardima iz tabele 1.

Može li 6GK5408-0PA00-8AP2 da radi na Gigabit Ethernet?

Svaki RJ45 port podržava prenos 10, 100 i 1000 Mbit/s.

Šta treba provjeriti pre instalacije 6GK5408-0PA00-8AP2?

Za potrebe ovog pravila, korisnici moraju imati pristup svim operativnim sistemima koji se koriste za upravljanje sistemom.

Da li je 6GK5408-0PA00-8AP2 pogodan za nezaštićenu spoljašnju lokaciju?

IP20 proširenje zahteva odgovarajuću zaštitnu kućište.

Kako bi tehničari trebali da pokrenu 6GK5408-0PA00-8AP2?

Prvo poveži poveznicu za proširenje domaćina, onda uključi napajanje PoE i proveri svaki port i opterećenje pogonskog uređaja.

Kompatibilnost i napomene za narudžbu

Pre nego što naručim 6GK5408-0PA00-8AP2: potvrdi kompletan broj proizvoda, kompatibilan XM-400 host, zahtjev za osam porta, budžet za opterećenje PoE, 54 V DC napajanje i montažnu šinu.

Kontrolna lista kompatibilnosti

• Koristite kompatibilan SCALANCE XM-400 modularni prekidač.
• Za potrebe ovog zahtjeva, za svaki proizvod koji je pod uslovom da se upotrebljava u skladu sa ovom TSI, mora se utvrditi da je proizvod koji se koristi za upotrebu u skladu sa ovom TSI, koji je pod uslovom da se upotrebljava u skladu sa ovom TSI, u skladu sa standardima iz tabele 1.
• U slučaju da se ne primenjuje preskusni sistem, mora se utvrditi da je preskusni sistem u stanju da se koristi u skladu sa standardima za preskusne sisteme.
• Uređaj IP20 treba da se instalira u odgovarajuću prostoriju.
• Provjerite prostor i poravnanost interfejsa za širenje.
