Prikaz

SIEMENS · SIMATIC ET 200S

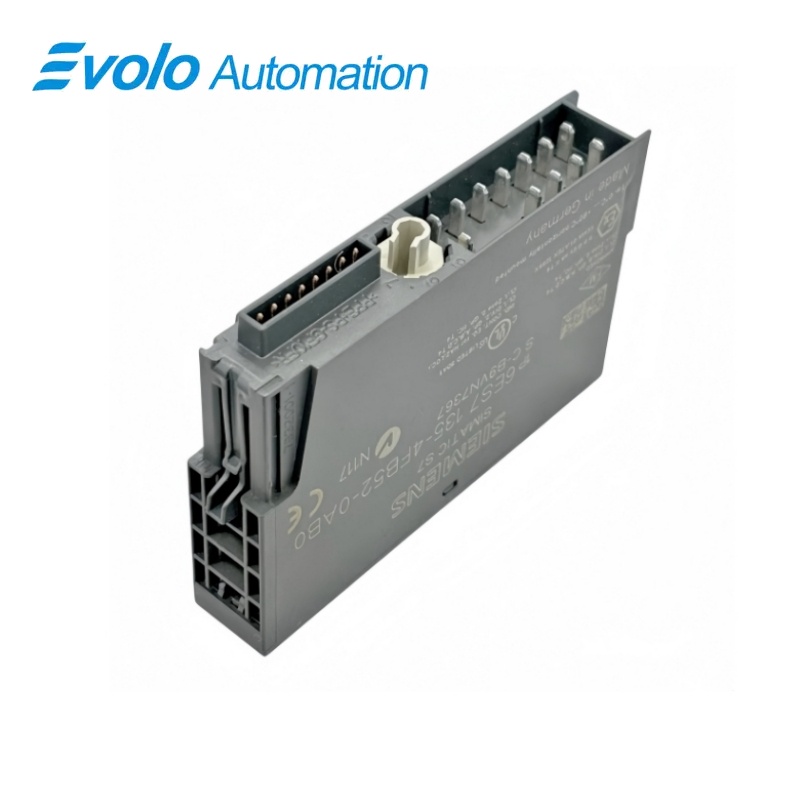

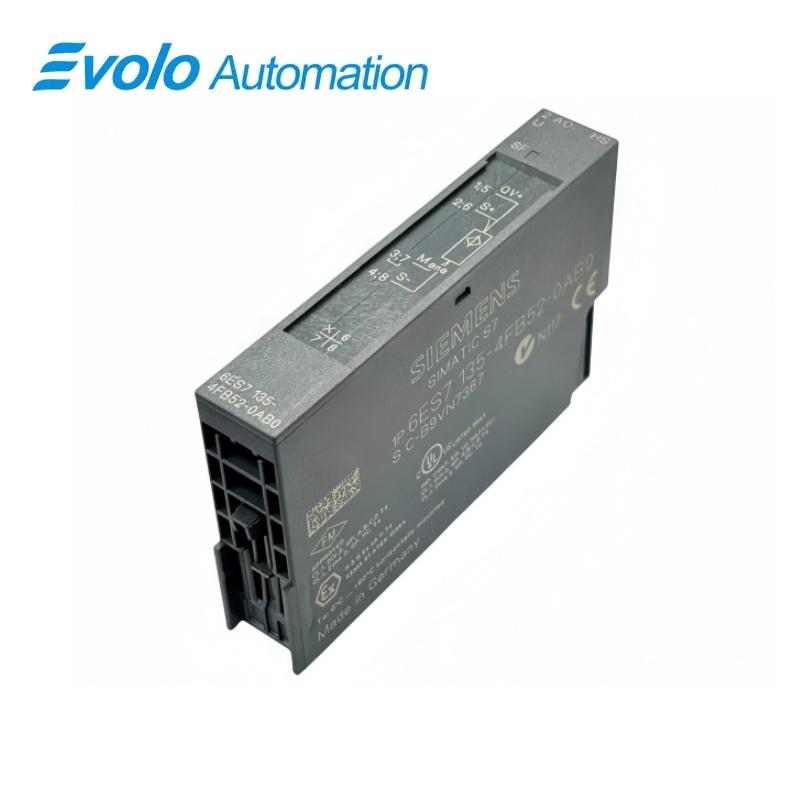

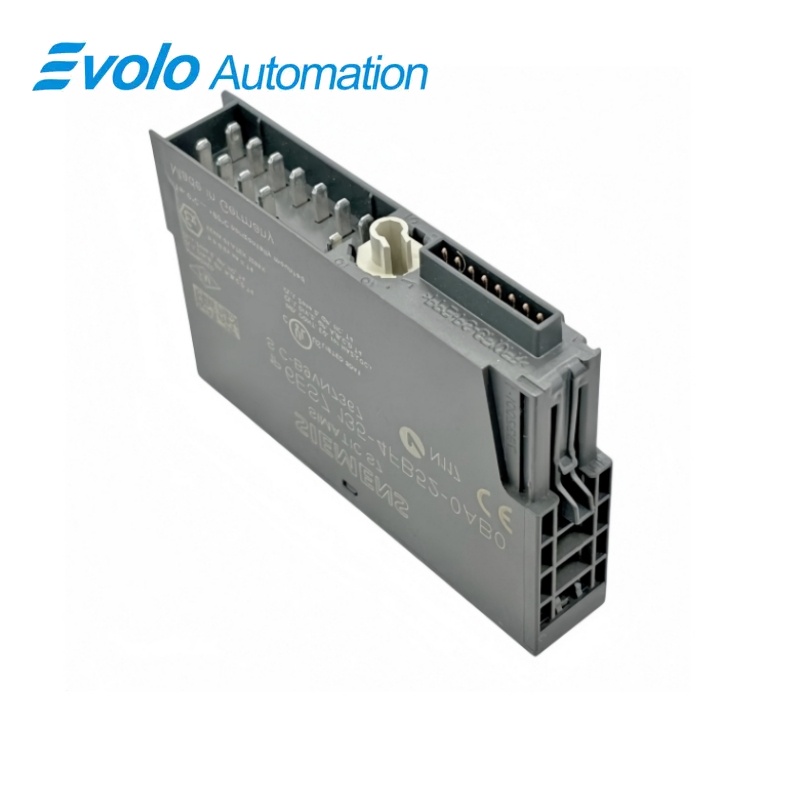

6ES7135-4FB52-0AB0 2AO U HS analogni izlazni modul

Siemens 6ES7135-4FB52-0AB0 je ET 200S 2AO U HS elektronički modul sa dva izlaza visokog napona i ciklusom modula od 0,25 ms.

Na prvi pogled

Brend	Siemens
Model	6ES7135-4FB52-0AB0
VRSTA PROIZVODA	Sredstva za proizvodnju električne energije
Osnovna funkcija	Proizvodi dva precizna analogna izlaza napona sa ciklusom modula od 0,25 ms u ET 200S
Aplikacija ili kompatibilna serija	Brzi analogni aktuator i zadatci postavke u SIMATIC ET 200S distribuiranim I/O stanicama

Dva izlaza napona

Za pokretanje dva analogna kanala aktuatora u opsegu ±5 V, ±10 V ili od 1 do 5 V.

Vrlo brza ažuriranje

Modul završava kompletan dvoskanalni ciklus za 0,25 ms.

Precizna izlazna snaga

Visoka rezolucija i dokumentovane niske granice pogrešaka podržavaju zahtjevne zadatke kontrole.

Pregled proizvoda

Siemens 6ES7135-4FB52-0AB0 je ET 200S 2AO U HS elektronički modul sa dva izlaza visokog napona i ciklusom modula od 0,25 ms.

"Sistem za upravljanje" ili "program za upravljanje" koji je konstruiran ili opremljen za: Ako je to moguće, mora se koristiti i drugi mehanizam za upravljanje. Izlazni naponi uključuju elektronsku zaštitu sa strujom kratkog spoja od oko 25 mA.

Fokusiranje narudžbine: potvrdi kompletan broj predmeta, raspored terminala ET 200S, dva izlazna raspona, opterećenje pokretača, ožičenje štitova, zamjenske vrijednosti i sačuvane dijagnostičke postavke.

Ključne funkcije

Brza generacija signala

"Sistem za upravljanje" ili "program za upravljanje" koji je konstruiran ili opremljen za:

Tri opsega izlaza

Ako je to moguće, mora se koristiti i drugi mehanizam za upravljanje.

Zaštita od kratkog spoja

Izlazni naponi uključuju elektronsku zaštitu sa strujom kratkog spoja od oko 25 mA.

Službene specifikacije

Analogni izlazni kanali	2
Izlazni raspon	za sve proizvode koji sadrže:
Rezolucija pri ±5 V	15 bitni znak plus
Rezolucija pri ±10 V	15 bitni znak plus
Rezolucija od 1 do 5 V	14 bit
Maksimalno vreme konverzije	20 μs po kanali
Vreme ciklusa modula	0,25 ms
Vreme za raspoređivanje	0,05 ms za otporno, kapacitativno ili induktivno opterećenje
Minimalna odbačenost prekretnog zvuka	Smanjenje frekvencije
Ograničenje operativne greške	± 0,2% u temperaturnom rasponu
Osnovna granica greške	± 0,1% na 25 °C
Greška u temperaturi	± 0,01% po K
Greška linearnosti	±0.03%
Ponovljenost	± 0,03% na 25 °C
Minimalna otpornost na opterećenje	1 kΩ
Maksimalna kapaciteta	1 μF u dokumentovanom stanju
Zaštita od kratkog spoja	Elektronski, oko 25 mA
Srednja vanjska napona	15 V za najviše 5 sati

Zvanični izvor: Službeni tehnički podaci kompanije Siemens za 6ES7135-4FB52-0AB0 .

Često postavljana pitanja

Koji su rasponovi napona dostupni na 6ES7135-4FB52-0AB0?

Svaka linija se može koristiti za upravljanje u skladu sa standardima ISOFIX-a.

Koliko brzo 6ES7135-4FB52-0AB0 ažurira oba izlaza?

Dokumentirano vreme ciklusa modula je 0,25 ms.

Može li 6ES7135-4FB52-0AB0 pokrenuti četvorovodni naponski aktuator?

Izlazni napon podržava dokumentovane metode za dva i četiri provodnika.

Šta treba da se rezerviše pre nego što se zameni 6ES7135-4FB52-0AB0?

U slučaju da je to moguće, mora se upotrebljavati sistem za praćenje.

Kako treba provjeriti izlazna ožičenja za 6ES7135-4FB52-0AB0?

Pre nego što se uključi kanal, provjerite opterećenje pokretača, zaštitu kabla, referentni potencijal i izabran opseg izlaza.

Da li 6ES7135-4FB52-0AB0 štiti od izlaznih kratkih spojeva?

"Sistem za upravljanje" je sistem za upravljanje električnim sistemom koji se koristi za upravljanje električnim sistemom.

Koje aplikacije imaju koristi od 6ES7135-4FB52-0AB0?

Koristi se kada stanica ET 200S mora ažurirati precizne postavke napona na visokom brzinu.

Kompatibilnost i napomene za narudžbu

Pre nego što naručite 6ES7135-4FB52-0AB0: potvrdi kompletan broj predmeta, raspored terminala ET 200S, dva izlazna raspona, opterećenje pokretača, ožičenje štitova, zamjenske vrijednosti i sačuvane dijagnostičke postavke.

Kontrolna lista kompatibilnosti

• Koristite modul u ispravno konfigurisanoj ET 200S stanici.
• Svaka aktivatorka mora biti prilagođena odabranom opsegu napona i granicama opterećenja.
• Pratite uslove kabla i kapacitativnog opterećenja.
• U slučaju da je testiran, testiranje se može nastaviti.
• Pre nego što se proces pokrene, oba izlaza moraju biti provjerena sa komandom za sigurnu referenciju.
