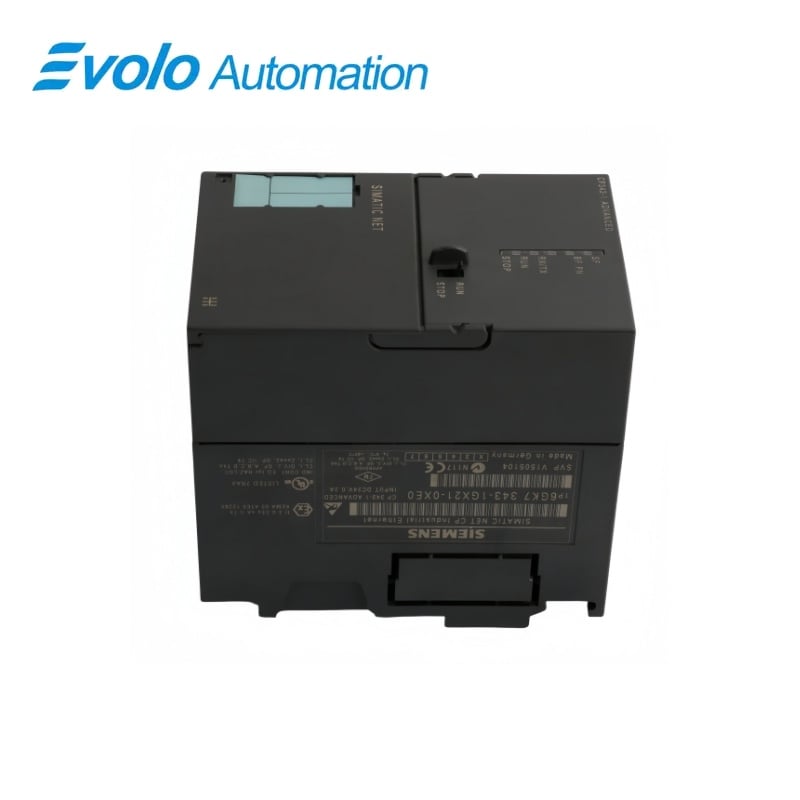

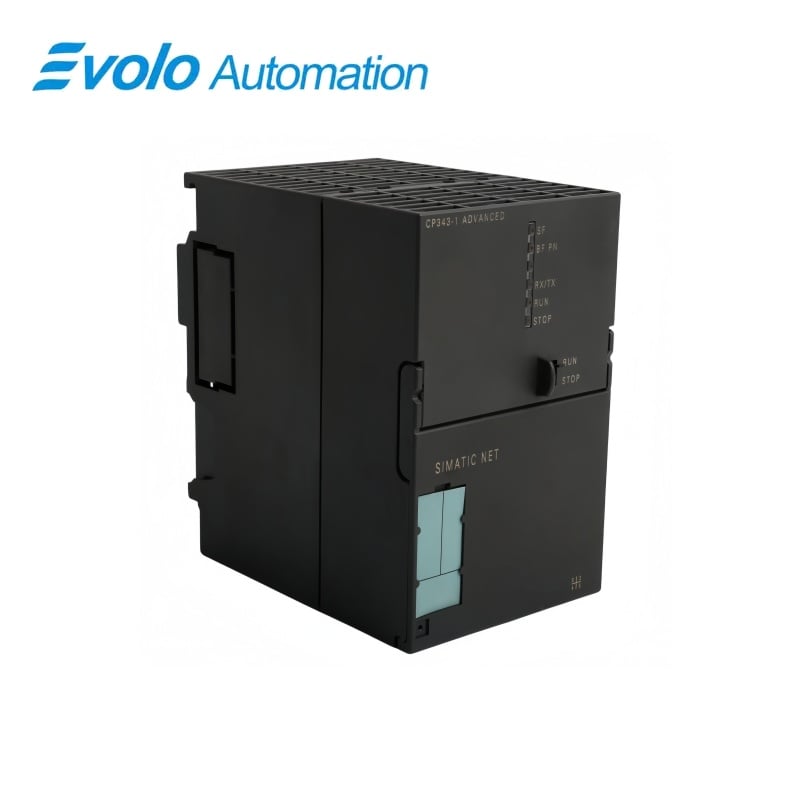

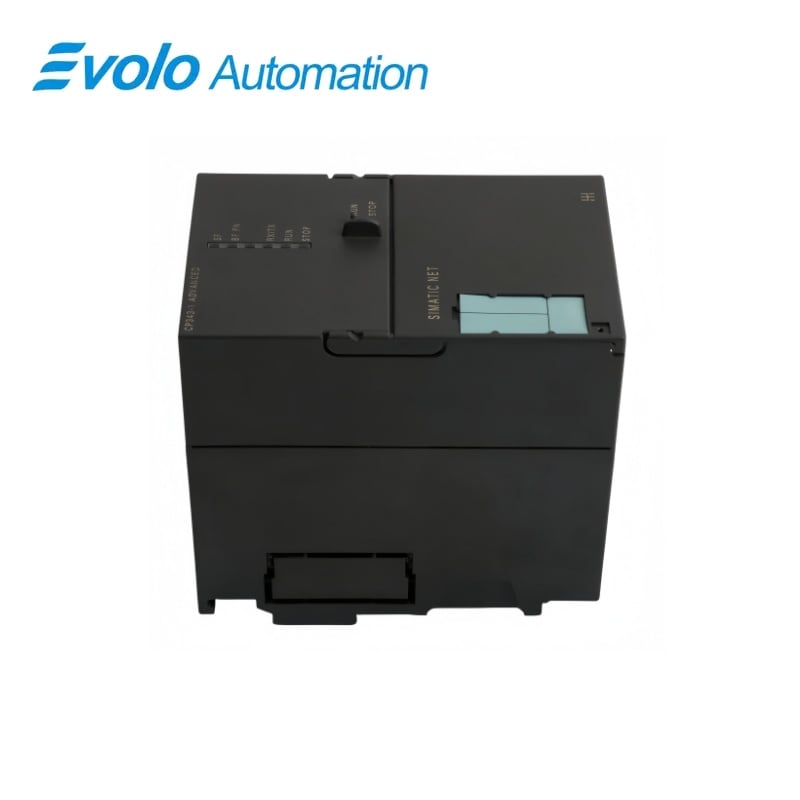

Siemens SIMATIC NET CP 343-1 Advanced Communication Processor 6GK7343-1 GX21-0XE0
Proizvođač: Siemens
Stanje: potpuno novo
Vreme isporuke: Na zalihama
Poreklo: Njemačka
Garancija: 12 meseci
E-mail: [email protected]
whatsApp: +86-18150117685
- Prikaz
- Pregled proizvoda
- Ključne funkcije
- Službene specifikacije
- Često postavljana pitanja
- Kompatibilnost i napomene za narudžbu
- Modela koja se najbolje prodaju
- Preporučeni proizvodi
Prikaz
SIEMENS · SIMATIC NET S7-300
6GK7343-1GX21-0XE0 SIMATIC NET CP 343-1 Napredni procesor komunikacije
CP 343-1 Advanced dodaje usluge industrijske ethernet i PROFINET IO kontrolera na SIMATIC S7-300 stanicu, s S7 komunikacijom, otvorenim transportnim protokolima i integrisanim web, FTP i e-mail funkcijama.
Na prvi pogled
| Brend | Siemens |
|---|---|
| Model | 6GK7343-1GX21-0XE0 |
| VRSTA PROIZVODA | Procesor za industrijsku Ethernet komunikaciju za SIMATIC S7-300 |
| Osnovna funkcija | Povezuje S7-300 stanicu sa Industrial Ethernet i PROFINET IO |
| Aplikacija ili kompatibilna serija | Sistemi S7-300 koji koriste PROFINET IO, S7 komunikaciju i otvorene Ethernet protokole |
Tačna identifikacija
Odgovarajte 6GK7343-1GX21-0XE0 znak po znak i potvrdite kompletnu SIMATIC NET CP 343-1 Advanced Communication Processor oznaku.
Interfejs aranžman
Pre nego što instalirate zamjenu, potvrdite instaliranu napajanje, portove, poljske veze i potrebne pribor.
Provjera konfiguracije
Očuvanje odobrenog inženjerskog projekta, mrežnih parametara i podataka o aplikacijama koje koristi instalirani sistem.
Pregled proizvoda
CP 343-1 Advanced dodaje usluge industrijske ethernet i PROFINET IO kontrolera na SIMATIC S7-300 stanicu, s S7 komunikacijom, otvorenim transportnim protokolima i integrisanim web, FTP i e-mail funkcijama.
Procesor radi kao PROFINET IO kontroler za uređaje distribuiranog polja. S7 komunikacija, ISO transport, ISO-on-TCP, TCP, UDP i Fetch/Write usluge podržavaju integraciju kontrolera i domaćina. Web dijagnostika, FTP klijent i funkcije servera, e-pošta, SNMP, DHCP i sinhronizacija vremena podržavaju održavanje i razmjenu podataka.
Ključne funkcije
Profinet IO kontrola
Procesor radi kao PROFINET IO kontroler za uređaje distribuiranog polja.
Broad Ethernet usluge
S7 komunikacija, ISO transport, ISO-on-TCP, TCP, UDP i Fetch/Write usluge podržavaju integraciju kontrolera i domaćina.
Integrirane IT funkcije
Web dijagnostika, FTP klijent i funkcije servera, e-pošta, SNMP, DHCP i sinhronizacija vremena podržavaju održavanje i razmjenu podataka.
Službene specifikacije
| Ethernet podaci | 10/100 Mbit/s |
|---|---|
| Industrijski Ethernet interfejs | 1 x RJ45 |
| Profinet IO uloga | IO kontroler |
| Istovremene industrijske Ethernet veze | 48 maksimalno |
| Primjer maksimalne opterećenja veze | 32 S7, 2 ISO-na-TCP, 8 TCP i 6 UDP veze |
| S7 Komunikacione veze | Do 16 HMI konekcija, 16 konekcija konfiguriranih na jednom kraju i 16 konfiguriranih na oba kraja |
| S7 Dužina polja podataka | 240 bajta po jedinici podataka protokola za slanje i prijem |
| Profinet IO uređaji | Do 125 kada su podaci pohranjeni na CP-u |
| Profinet IO ulazna oblast | maksimalno 2,160 bajta |
| Profinet IO Izlazna oblast | maksimalno 2,160 bajta |
| Profinet IO podaci po podmodulu | 128-bajtni ulazni i 128-bajtni izlazni područja |
| Profinet IO kontroleri po S7-300 stanici | 15 |
| Profinet CBA Partner za daljinsku međusobnu povezanost | maksimalno 64 |
| Profinet CBA ukupno ulaz/izlaz | maksimalno 1000 |
| Kapacitet C-PLUG | Do 32 MB nepobitne memorije |
| C-PLUG Pisanje ciklusa | Oko 100.000 |
| Spojnice za napajanje | S7-300 backplane bus i 24 V DC napajanje |
Često postavljana pitanja
Može li 6GK7343-1GX21-0XE0 da kontroliše PROFINET IO uređaje?
Da, on pruža ulogu kontrolera PROFINET IO za konfigurisanu stanicu S7-300.
Koji su otvoreni Ethernet protokoli dostupni na 6GK7343-1GX21-0XE0?
Podržani su ISO transport, ISO-on-TCP, TCP i UDP komunikacija.
Podržava li 6GK7343-1GX21-0XE0 S7 rutiranje?
Da; S7 rutiranje je dostupno sa podržanim firmwareom i projektnom konfiguracijom.
Može li 6GK7343-1GX21-0XE0 prenositi datoteke bez vanjskog prolaza?
Da, integrisane FTP klijent i server funkcije mogu biti konfigurisane za razmjenu datoteka.
Kako je mrežna adresa dodijeljena 6GK7343-1GX21-0XE0?
Adresa se može konfigurisati u projektu ili dobiti putem podržane DHCP funkcije.
Šta treba kopirati pre nego što zamijenite 6GK7343-1GX21-0XE0?
Očuvanje projekta STEP 7, IP parametara, komunikacijskih veza, dodjele uređaja PROFINET i C-PLUG podataka.
Može li 6GK7343-1GX21-0XE0 sinhronizirati sat?
Da, procesor podržava NTP-baziranu vremensku sinhronizaciju za priključeni CPU.
Kompatibilnost i napomene za narudžbu
Kontrolna lista kompatibilnosti
- Koristite procesor samo sa S7-300 CPU i rack konfiguracijom podržanom instaliranim firmverom.
- Obnovite iste IP parametre, imena PROFINET uređaja i konfigurisane veze iz validiranog projekta STEP 7.
- Ako je potrebno, može se koristiti i za prebacivanje na novi modul.
