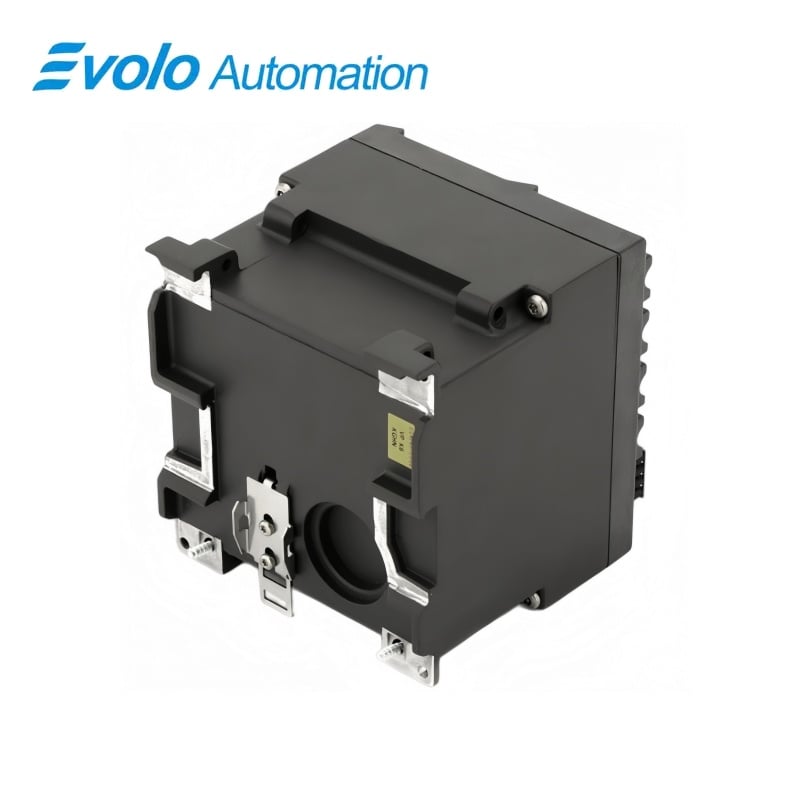

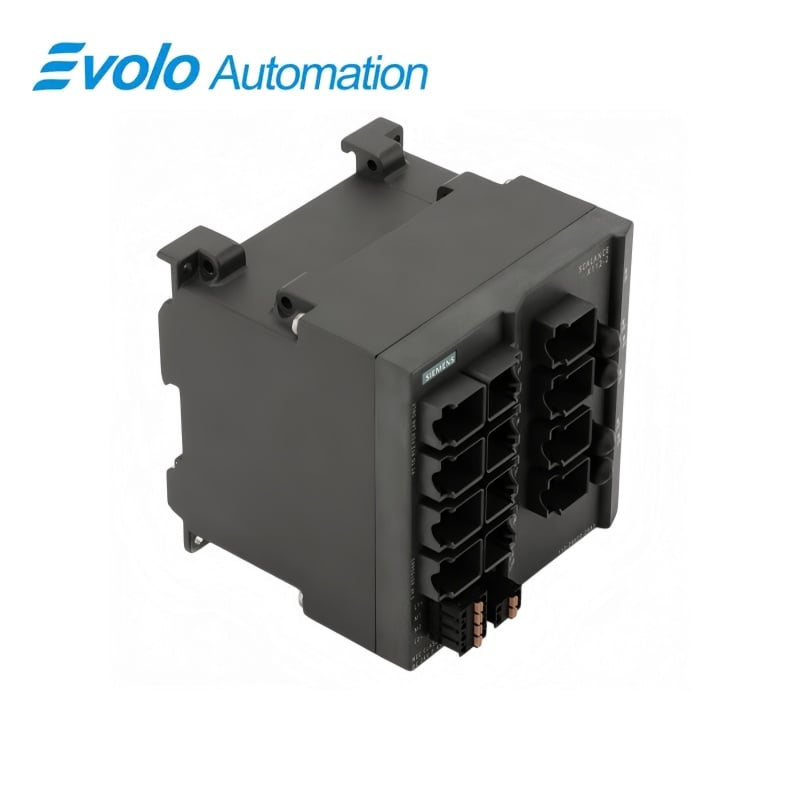

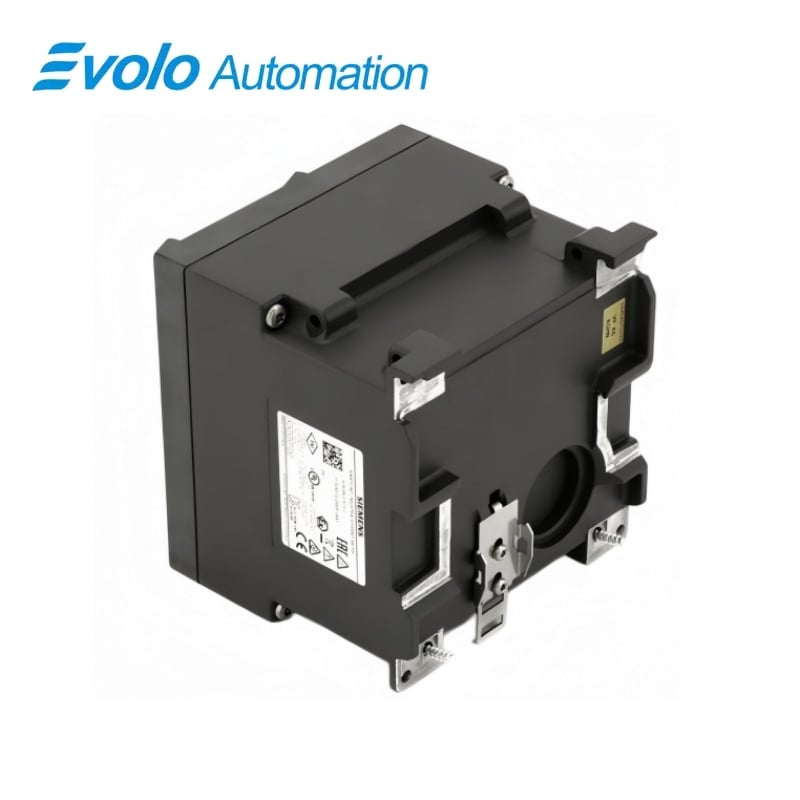

Siemens SCALANCE X112-2 Industrijski Ethernet prekidač 6GK5112-2BB00-2AA3
Proizvođač: Siemens
Stanje: potpuno novo
Vreme isporuke: Na zalihama
Poreklo: Njemačka
Garancija: 12 meseci
E-mail: [email protected]
whatsApp: +86-18150117685
- Prikaz
- Pregled proizvoda
- Ključne funkcije
- Službene specifikacije
- Često postavljana pitanja
- Kompatibilnost i napomene za narudžbu
- Modela koja se najbolje prodaju
- Preporučeni proizvodi
Prikaz
Siemens · SCALANCE X-100
6GK5112-2BB00-2AA3 SCALANCE X112-2 Industrijski Ethernet prekidač
SCALANCE X112-2 je nemanaged Industrial Ethernet prekidač sa dvanaest RJ45 portova 10/100 Mbit/s, dva multimodna 100 Mbit/s fiber portova i redundantnim 24 V DC ulazima energije.
Na prvi pogled
| Brend | Siemens |
|---|---|
| Model | 6GK5112-2BB00-2AA3 |
| VRSTA PROIZVODA | Neupravljeni industrijski Ethernet prekidač sa bakrnim i vlaknena portovima |
| Osnovna funkcija | Povezuje dvanaest električnih i dva multimodna optička segmenta Industrial Ethernet |
| Aplikacija ili kompatibilna serija | Mašinske i pogonske mreže koje zahtevaju nemanaged 10/100 Mbit/s prekidač i optičke veze |
Tačna identifikacija
U skladu sa člankom 6. stavkom 1.
Interfejs aranžman
Pre nego što instalirate zamjenu, potvrdite instaliranu napajanje, portove, poljske veze i potrebne pribor.
Provjera konfiguracije
Očuvanje odobrenog inženjerskog projekta, mrežnih parametara i podataka o aplikacijama koje koristi instalirani sistem.
Pregled proizvoda
SCALANCE X112-2 je nemanaged Industrial Ethernet prekidač sa dvanaest RJ45 portova 10/100 Mbit/s, dva multimodna 100 Mbit/s fiber portova i redundantnim 24 V DC ulazima energije.
Dvanaest RJ45 portova povezuje kontrolere, HMI i terenske uređaje brzinom od 10 ili 100 Mbit/s. Dva BFOC/ST optička porta proširuju Ethernet veze od 100 Mbit/s do 5 km. Dvostruki ulazi 24 V DC poboljšavaju dostupnost snabdevanja za industrijske instalacije.
Ključne funkcije
Visoka gustoća bakrene luke
Dvanaest RJ45 portova povezuje kontrolere, HMI i terenske uređaje brzinom od 10 ili 100 Mbit/s.
Multimode fiber uplinkovi
Dva BFOC/ST optička porta proširuju Ethernet veze od 100 Mbit/s do 5 km.
Redundantna napajanje
Dvostruki ulazi 24 V DC poboljšavaju dostupnost snabdevanja za industrijske instalacije.
Službene specifikacije
| Koprene Ethernet portove | 12 x RJ45 |
|---|---|
| Broj podataka o bakru | 10/100 Mbit/s |
| RJ45 zadržavanje | Završni ovratnik |
| Optički Ethernet portovi | 2 x BFOC/ST |
| Tip optičkog vlakna | Višemodi |
| Optička brzina prenosa podataka | 100 Mbit/s |
| Maksimalna dužina optičke veze | 5 km |
| Optička snaga prenosa | -19 do -14 dBm |
| Optomni granični prijem | -14 dBm maksimalno |
| Osetljivost optičkog prijemnika | -32 dBm |
| Signalni kontakt | 24 V DC, maksimalno 0,1 A |
| Ulaz napajanja | Rezervni 24 V DC |
| Dopušten opseg snabdevanja | s druge strane, |
| Maksimalna potrošnja struje | 0,45 A |
| Gubitak snage | 5,16 W |
| Spojnica za napajanje | četveropolarni terminalni blok |
| Radna temperatura | -10 do +70 °C |
| Temperatura skladištenja i transporta | -40 do +80 °C |
| Stepen zaštite | IP30 |
| Širina | 120 mm |
Često postavljana pitanja
Koliko je bakrenih vrata na 6GK5112-2BB00-2AA3?
Dvanaest RJ45 portova podržava 10 ili 100 Mbit/s Ethernet.
Koji su konektor za vlakna postavljeni na 6GK5112-2BB00-2AA3?
Dvije multimode BFOC/ST portove pružaju optičke veze.
Koliko daleko mogu da idu optičke veze od 6GK5112-2BB00-2AA3?
Specifikovani domet multimodnog vlakna je do 5 km.
Može li 6GK5112-2BB00-2AA3 koristiti dva napajanja?
Da, obezbeđeni su redundantni ulazi 24 V DC.
Da li je 6GK5112-2BB00-2AA3 upravljan prekidač?
Ne, to je nemanaged SCALANCE X-100 serija prekidač.
Šta signalizira kontakt na 6GK5112-2BB00-2AA3?
Izolovani kontakt izvještava konfigurisano stanje napajanja ili kvarova na ulazu na vanjsko kolo.
Šta treba da se proveri pre nego što se zameni 6GK5112-2BB00-2AA3?
Snimite svaku kopru i vlakna veza, optički budžet, napajanje, signaliziranje kontakta i montažu aranžmana.
Kompatibilnost i napomene za narudžbu
Kontrolna lista kompatibilnosti
- Upotreba multimodnih vlakana i BFOC/ST konektora koji zadovoljavaju dokumentovani optički budžet.
- U toku zamene, svaki bakarni i optički segment treba da bude povezan sa svojim registrovanim portom.
- Ako je potrebno, testiranje se provodi na osnovu podataka iz tačke 4.2.3.
