Siemens SIMATIC NET ESM ITP80 Industrijski Ethernet prekidač 6GK1105-3AA10
Proizvođač: Siemens
Stanje: potpuno novo
Vreme isporuke: Na zalihama
Poreklo: Njemačka
Garancija: 12 meseci
E-mail: [email protected]
whatsApp: +86-18150117685
- Prikaz
- Pregled proizvoda
- Ključne funkcije
- Službene specifikacije
- Često postavljana pitanja
- Kompatibilnost i napomene za narudžbu
- Modela koja se najbolje prodaju
- Preporučeni proizvodi
Prikaz
SIEMENS · SIMATIC NET OSM/ESM

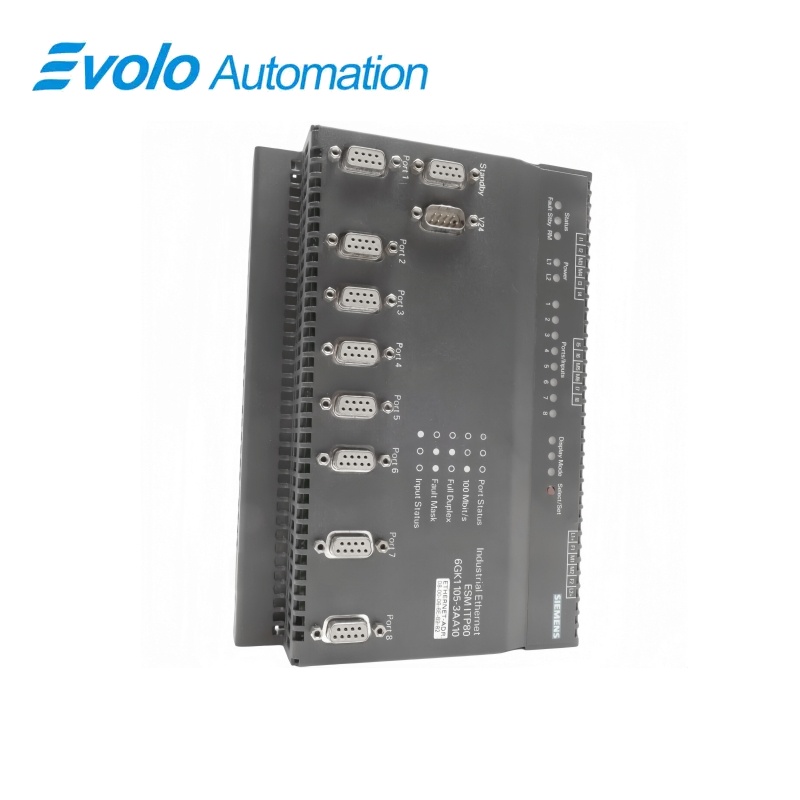

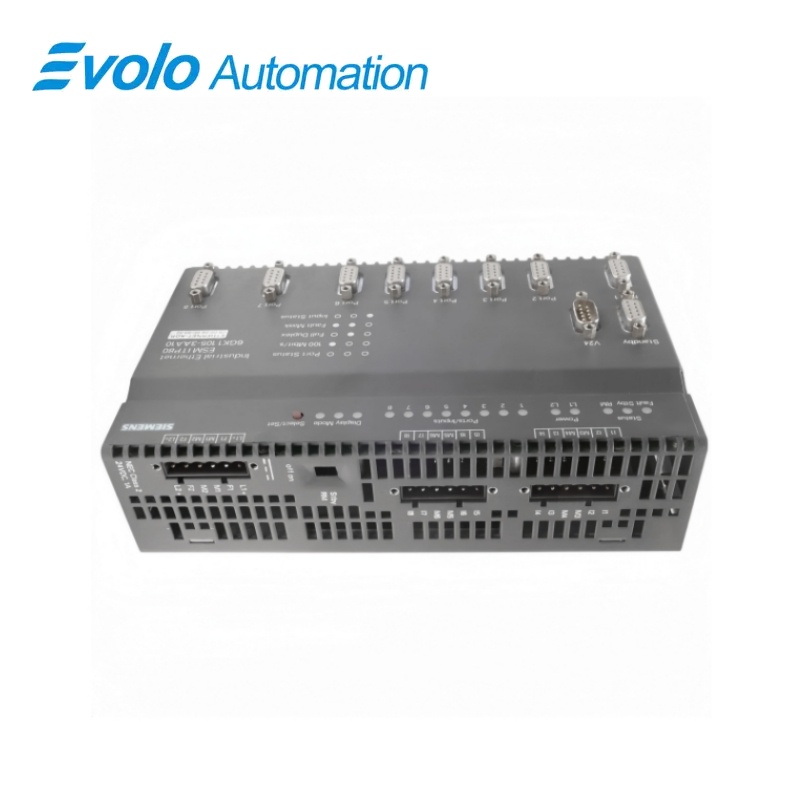

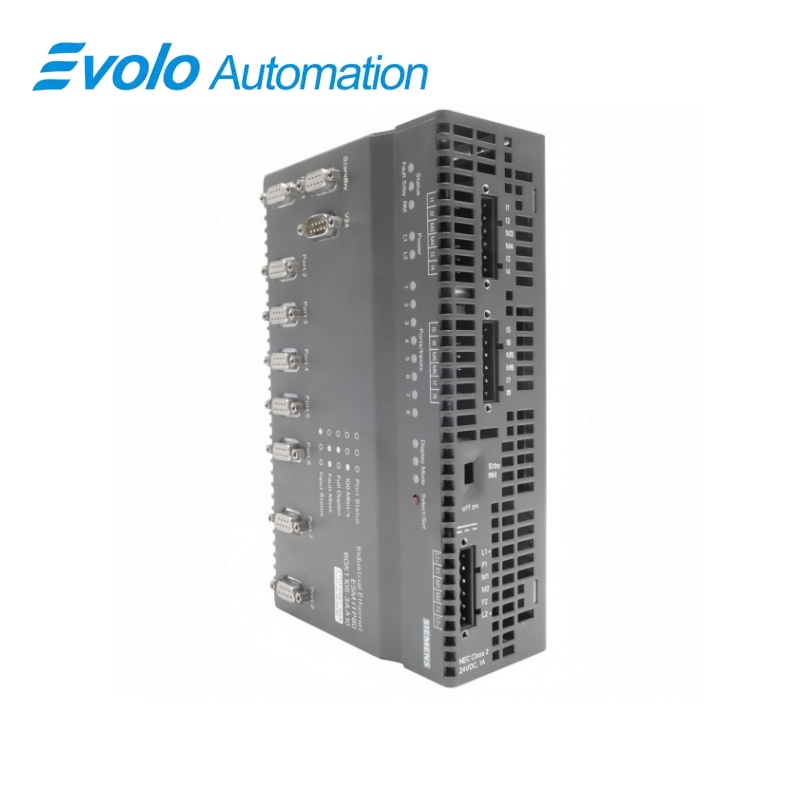

6GK1105-3AA10 SIMATIC NET ESM ITP80 Industrijski Ethernet prekidač
ESM ITP80 je osmostrumski električni modul za prekidač od 10/100 Mbit/s sa sub-D ITP konekcijama, osam izolovanih digitalnih ulaza 24 V DC i redundantnim napajanjem.
Na prvi pogled
| Brend | Siemens |
|---|---|
| Model | 6GK1105-3AA10 |
| VRSTA PROIZVODA | 8 portovni industrijski električni modul za prekidač sa okrenutim parom |
| Osnovna funkcija | Prebaci osam ITP segmenta 10/100 Mbit/s i prati osam digitalnih ulaza |
| Aplikacija ili kompatibilna serija | Legacy SIMATIC NET linija, zvijezda i redundantni prsten Industrijske Ethernet mreže |
Tačna identifikacija
U skladu sa člankom 6. stavkom 1.
Interfejs aranžman
Pre nego što instalirate zamjenu, potvrdite instaliranu napajanje, portove, poljske veze i potrebne pribor.
Provjera konfiguracije
Očuvanje odobrenog inženjerskog projekta, mrežnih parametara i podataka o aplikacijama koje koristi instalirani sistem.
Pregled proizvoda
ESM ITP80 je osmostrumski električni modul za prekidač od 10/100 Mbit/s sa sub-D ITP konekcijama, osam izolovanih digitalnih ulaza 24 V DC i redundantnim napajanjem.
Osam pod-D ITP luka koristi automatsko pregovaranje i automatsko prebacivanje za stari segment industrijske mreže. Osam izolovanih 24 V DC ulaza može čitati SNMP i koristiti za konfigurisane događaje ili evidenciju. Portovi 7 i 8 i interfejs za sinhronizaciju standby-a podržavaju dokumentovane linijske i redundantne strukture prstenova.
Ključne funkcije
Osam ITP Ethernet portova
Osam pod-D ITP luka koristi automatsko pregovaranje i automatsko prebacivanje za stari segment industrijske mreže.
Digitalno praćenje ulaza
Osam izolovanih 24 V DC ulaza može čitati SNMP i koristiti za konfigurisane događaje ili evidenciju.
Redundantno povezivanje mreže
Portovi 7 i 8 i interfejs za sinhronizaciju standby-a podržavaju dokumentovane linijske i redundantne strukture prstenova.
Službene specifikacije
| Portovi električne mreže | 8 x 9 pin pod-D ITP |
|---|---|
| Ethernet transfer rate | 10/100 Mbit/s |
| Pregovori o luci | Autonegocijacija i autokrosover |
| Maksimalna dužina ITP veze | 100 m |
| Maksimalni uređaji za prsten | 50 pri preobrazbi ispod 0,3 s |
| Digitalni Ulazi | 8 izolovanih 24 V DC |
| Digitalni ulazni signal 1 | +13 do +30 V DC |
| Digitalni ulazni signal 0 | -30 do +3 V DC |
| Maksimalna digitalna ulazna struja | 8 mA |
| Maksimalna dužina digitalnog ulaznog kabla | 30 m |
| Ulaz u napajanje | 2 x 24 V DC, opseg od 18 do 32 V |
| Nominirana trenutna potrošnja | 1000 mA |
| Gubitak snage pri 24 V DC | 20 W |
| Metod prebacivanja | Skladište i prosleđivanje |
| MAC adrese koje se mogu naučiti | Do 7000 |
| Tipična latencija | 4 μs pri navedenom stanju opterećenja |
| Radna temperatura | 0 do +60 °C |
| Ocjena zaštite | IP20 |
Često postavljana pitanja
Koliko ITP mrežnih portova je opremljeno sa 6GK1105-3AA10?
Osam 9-pin Sub-D portova je obezbeđeno za segmente 10/100 Mbit/s Industrial Twisted Pair.
Da li 6GK1105-3AA10 podržava auto-crossover na svojim portovima?
Da, električni portovi podržavaju auto-negocijaciju i auto-crossover.
Koliko ulaza stanja polja je dostupno na 6GK1105-3AA10?
U sklopu opreme su osam izoliranih digitalnih ulaza 24 V DC.
Da li se digitalni ulazi na 6GK1105-3AA10 mogu nadzirati od strane upravljanja mrežom?
Da, njihova stanja su dostupna preko SNMP-a i mogu pokrenuti konfigurisane događaje.
Kakav je sistem napajanja potreban za 6GK1105-3AA10?
U slučaju da je to moguće, mora se osigurati da je električna energija u skladu sa standardima iz tabele 1.
Može li 6GK1105-3AA10 učestvovati u redundantnom prstenu?
Da, dokumentovani port i standby sinhronizacija podržavaju redundantno prstenje spajanje.
Šta treba da se proveri pre nego što se zameni 6GK1105-3AA10?
Snimite svaki ITP port, digitalni ulaz, masku za kvarove, pripremnu vezu, napajanje i postavke upravljanja mrežom.
Kompatibilnost i napomene za narudžbu
Kontrolna lista kompatibilnosti
- Koristite ITP kablovske i 9-pin Sub-D konektorima koji odgovaraju instaliranoj Ethernet topologiji.
- U skladu sa postojećom mrežom, održavajte prstenaste portove, sinhronizaciju standby-a i konfiguraciju maske za kvarove.
- U slučaju da je to moguće, mora se ući u sistem za praćenje.
