Siemens SIMATIC NET OSM ITP62 Optički prekidač 6GK1105-2AA10

Prikaz

SIEMENS · SIMATIC NET Industrijski Ethernet OSM

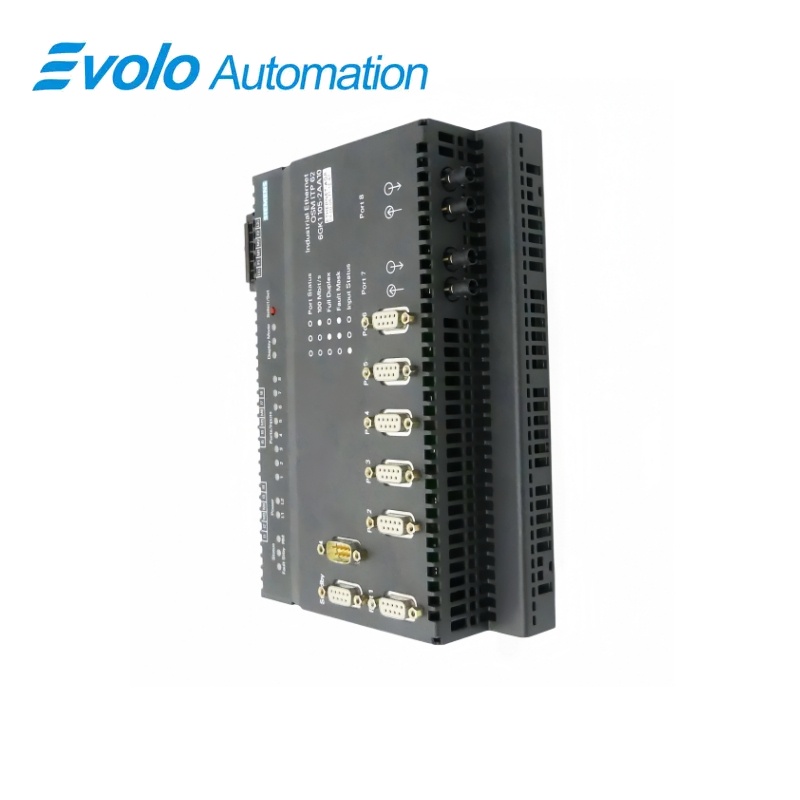

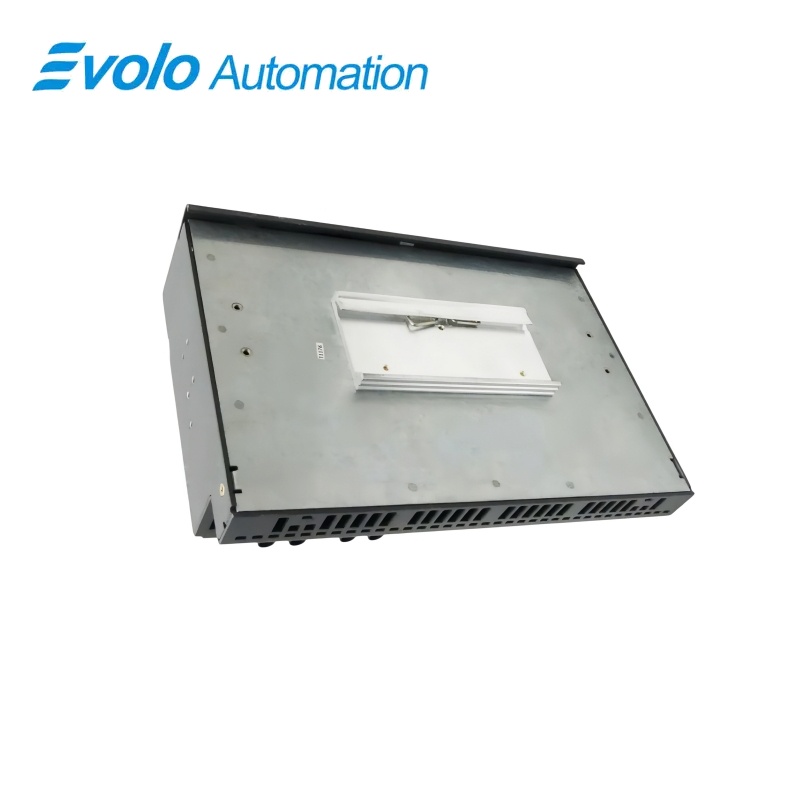

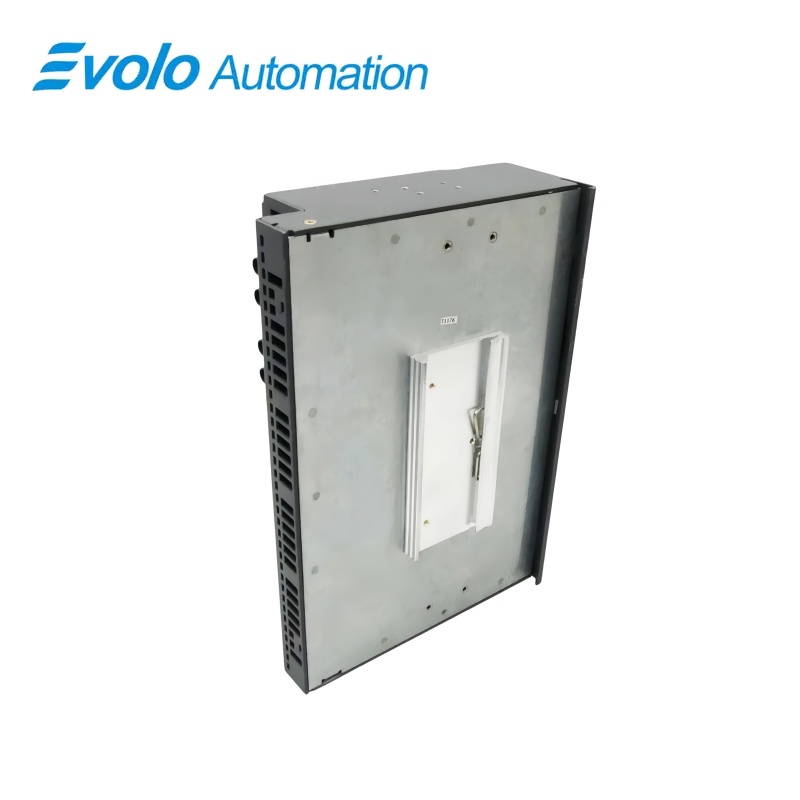

6GK1105-2AA10 SIMATIC NET OSM ITP62 Optički prekidački modul

OSM ITP62 kombinuje šest 10/100 Mbit/s ITP portova, dva 100 Mbit/s multimodna optička porta, osam digitalnih ulaza i integrisani menadžer redundancije.

Na prvi pogled

Brend	Siemens
Model	6GK1105-2AA10
VRSTA PROIZVODA	upravljani optički modul za industrijski Ethernet prekidač
Osnovna funkcija	Spaja šest ITP bakrenih veza i dvije multimodne optičke veze u redundantni Ethernet prsten
Aplikacija ili kompatibilna serija	Zastarjele SIMATIC NET industrijske Ethernet mreže koje koriste ITP i BFOC veze

Tačna identifikacija

Usporedite 6GK1105-2AA10 znak po znak i potvrdite kompletnu oznaku SIMATIC NET OSM ITP62 optičkog preklopnog modula.

Interfejs aranžman

Pre nego što instalirate zamjenu, potvrdite instaliranu napajanje, portove, poljske veze i potrebne pribor.

Provjera konfiguracije

Očuvanje odobrenog inženjerskog projekta, mrežnih parametara i podataka o aplikacijama koje koristi instalirani sistem.

Pregled proizvoda

OSM ITP62 kombinuje šest 10/100 Mbit/s ITP portova, dva 100 Mbit/s multimodna optička porta, osam digitalnih ulaza i integrisani menadžer redundancije.

Šest ITP bakrenih interfejsa i dva BFOC višemodna optička porta povezuju industrijske Ethernet segmente. Integrisani menadžer redundancije podržava rad prstena visoke dostupnosti i namjensku rezervnu sinhronizacijsku vezu. Osam 24 V DC digitalnih ulaza može se prikazati putem indikacije statusa ulaza uređaja.

Fokusiranje narudžbine: potvrdite ITP62 verziju, šest Sub-D bakrenih veza, obje BFOC višemodne veze, redundantnu ulogu, digitalne ulaze i redundantno 24 V DC ožičenje.

Ključne funkcije

Miješani zamjena bakra i vlakana

Šest ITP bakrenih interfejsa i dva BFOC višemodna optička porta povezuju industrijske Ethernet segmente.

Redundancija optičkog prstena

Integrisani menadžer redundancije podržava rad prstena visoke dostupnosti i namjensku vezu za sinhronizaciju u stanju pripravnosti.

Lokalni nadzor ulaza

Osam digitalnih ulaza od 24 V DC može se prikazati putem indikacije statusa ulaza uređaja.

Službene specifikacije

Električne luke	6 x 10/100 Mbit/s ITP
Električni konektor	9-pinski Sub-D ženski
Karakteristike električnog priključka	Automatsko pregovaranje i automatsko preklapanje
Optičke portove	2 x 100 Mbit/s puni dupleks
Optički konektor	BFOC ženka
Vrsta vlakna	Višemodni graduirani indeks
Maksimalna udaljenost između OSM jedinica	3000 m
Maksimalni raspon prstena sa 50 OSM jedinica	150 km
Digitalni Ulazi	8 x 24 V DC
Interfejs za sinhronizaciju u stanju pripravnosti	1 x 9 pin pod-D
Redundantni ulazi za snabdevanje	2 x 24 V istosmjerne struje
Dopušten opseg snabdevanja	s druge strane,
Gubitak snage pri 24 V DC	20 W
Nominirana trenutna potrošnja	1.000 mA
Smernica za kontakt signalizacije	24 V DC, najviše 100 mA
Zaštita od ulaska prekrcaja struje	Nezamjenjivi osigurač od 1,6 A sa sporim djelovanjem

Zvanični izvor: Siemensovi tehnički podaci za 6GK1105-2AA10 .

Često postavljana pitanja

Koliko bakarnih uređaja se može direktno povezati na 6GK1105-2AA10?

Šest ITP portova omogućava bakrene veze od 10 ili 100 Mbit/s.

Koji optički interfejs je ugrađen u 6GK1105-2AA10?

Dva 100 Mbit/s full-duplex multimode porta koriste BFOC konektore.

Može li 6GK1105-2AA10 upravljati optičkim redundantnim prstenom?

Da; integrirani upravitelj redundancije i interfejs za sinhronizaciju u stanju pripravnosti podržavaju rad redundantnog prstena.

Koliko daleko se jedna optička veza može protezati od 6GK1105-2AA10?

Dokumentovani maksimum između kompatibilnih OSM jedinica je 3.000 m sa višemodnim optičkim vlaknom sa graduiranim indeksom.

Koji raspored napajanja mogu koristiti sa 6GK1105-2AA10?

Dva odvojena 24 V DC ulaza podržavaju redundantno napajanje u rasponu od 18 do 32 V.

Može li 6GK1105-2AA10 pratiti lokalne digitalne signale?

Da; obezbjeđeno je osam digitalnih ulaza od 24 V DC.

Šta trebam sačuvati prije zamjene 6GK1105-2AA10?

Zabilježite ulogu prstena, postavke porta, masku greške, signalni kontakt, ulazno ožičenje i sve parametre upravljanja mrežom.

Kompatibilnost i napomene za narudžbu

Prije naručivanja 6GK1105-2AA10: potvrdite ITP62 verziju, šest Sub-D bakrenih veza, obje BFOC višemodne veze, redundantnu ulogu, digitalne ulaze i redundantno 24 V DC ožičenje.

Kontrolna lista kompatibilnosti

• Tačno uskladite raspored ITP Sub-D i BFOC multimodnih konektora.
• Zabilježite postavke upravitelja prstena, stanja pripravnosti, maske greške, dupleksa i porta prije uklanjanja prekidača.
• Provjerite oba 24 V DC ulaza, signalni kontakt i svih osam dodjela digitalnih ulaza.
