Siemens SIMATIC S7-400H CPU 417-4H Centralna procesorska jedinica 6ES7417-4HL04-0AB0
Proizvođač: Siemens
Stanje: potpuno novo
Vreme isporuke: Na zalihama
Poreklo: Njemačka
Garancija: 12 meseci
E-mail: [email protected]
whatsApp: +86-18150117685
- Prikaz
- Pregled proizvoda
- Ključne funkcije
- Službene specifikacije
- Često postavljana pitanja
- Kompatibilnost i napomene za narudžbu
- Modela koja se najbolje prodaju
- Preporučeni proizvodi
Prikaz
SIEMENS · SIMATIC S7-400H

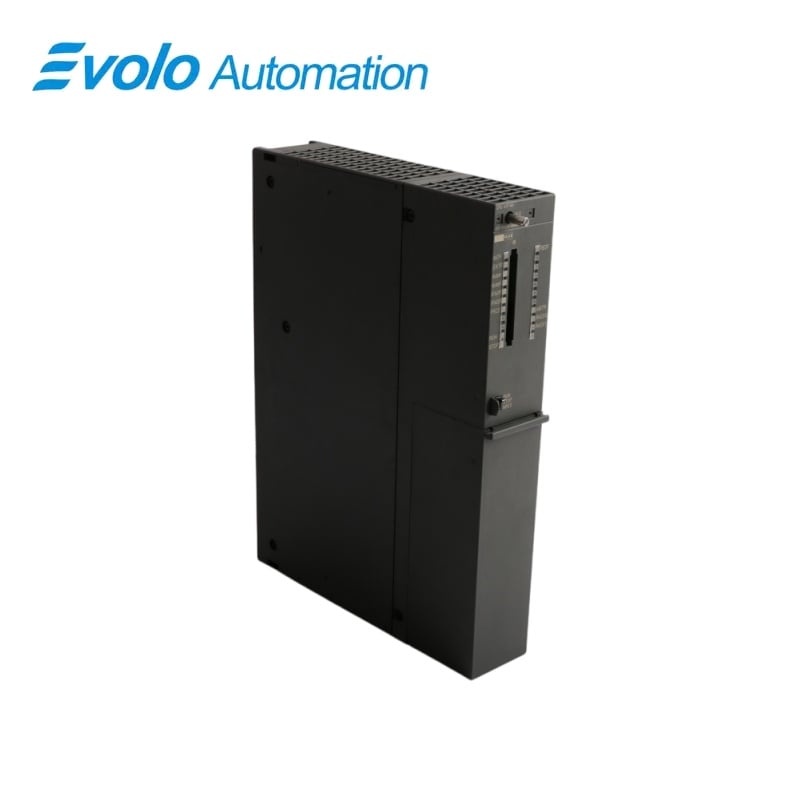

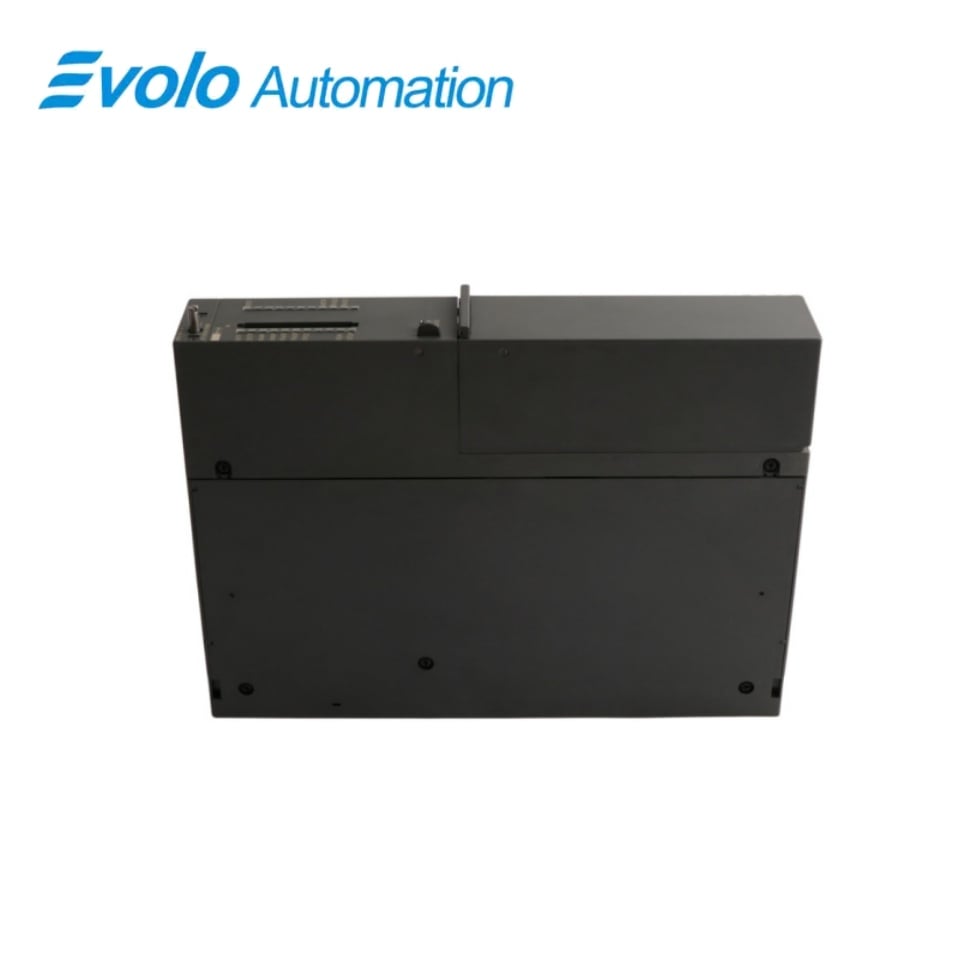

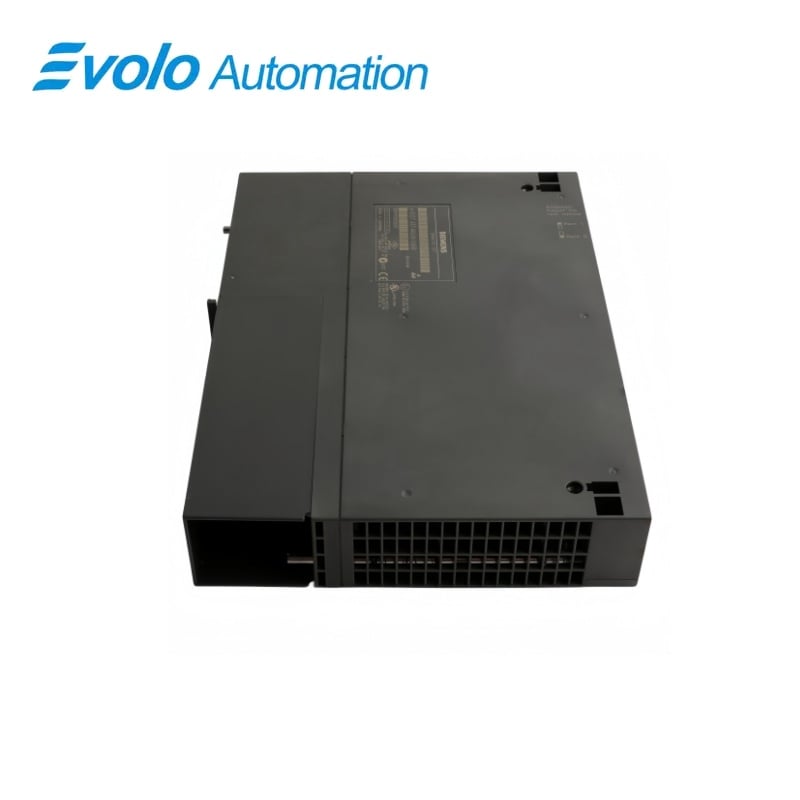

6ES7417-4HL04-0AB0 SIMATIC S7-400H CPU 417-4H Centralna procesorska jedinica
CPU 417-4H je visoko dostupna SIMATIC S7-400 centralna procesorska jedinica dizajnirana za sinhronizirane redundantne pare kontrolera.
Na prvi pogled
| Brend | Siemens |
|---|---|
| Model | 6ES7417-4HL04-0AB0 |
| VRSTA PROIZVODA | centralna procesorska jedinica visoke dostupnosti |
| Osnovna funkcija | Izvršiti redundantne zadatke kontrole visoke dostupnosti u parovanim sistemima S7-400H |
| Aplikacija ili kompatibilna serija | SIMATIC S7-400H redundantni automatizacioni sistemi dizajnirani sa odgovarajućim CPU 417-4H jedinicama |
Tačna identifikacija
Odgovarajte znak po znak 6ES7417-4HL04-0AB0 i potvrdite kompletnu oznaku SIMATIC S7-400H CPU 417-4H Centralne procesorske jedinice.
Interfejs aranžman
Pre nego što instalirate zamjenu, potvrdite instaliranu napajanje, portove, poljske veze i potrebne pribor.
Provjera konfiguracije
Očuvanje odobrenog inženjerskog projekta, mrežnih parametara i podataka o aplikacijama koje koristi instalirani sistem.
Pregled proizvoda
CPU 417-4H je visoko dostupna SIMATIC S7-400 centralna procesorska jedinica dizajnirana za sinhronizirane redundantne pare kontrolera.
Dva odgovarajuća CPU-a izvršavaju i sinhronizuju program automatizacije za visoku dostupnost sistema. Kontroler pruža S7-400 komunikacijske resurse potrebne za konfigurirani H-sistem i distribuirani I/O. Siemens navodi ovaj CPU među kontrolerskim modulima koji podržavaju S7 rutiranje.
Ključne funkcije
Rezultata ispitivanja
Dva odgovarajuća CPU-a izvršavaju i sinhronizuju program automatizacije za visoku dostupnost sistema.
Integrisana PROFIBUS sposobnost
"Sistem za upravljanje" je sistem za upravljanje uređajem koji je osposobljen za upravljanje uređajem za upravljanje uređajem.
S7 Podrška za rutiranje
Siemens navodi ovaj CPU među kontrolerskim modulima koji podržavaju S7 rutiranje.
Službene specifikacije
| Maksimalna struja 5 V u bazi za pozadinu | 1.7 A |
|---|---|
| Tipični gubitak energije | 6 W |
| Integrirana radna memorija | ukupno 20 MB: 10 MB za program i 10 MB za podatke |
| Maksimalna memorija za brzinu | 64 MB sa Flash memorijskom karticom |
| Maksimalna RAM memorija | 64 MB sa RAM memorijskom karticom |
| Korak rezerve | 600 μA tipično; 1810 μA najviše |
| Spoljašnji rezervni napon | 5 do 15 V DC |
| Vreme izvršenja za bit, Word i operacije fiksne tačke | 0,03 μs tipično |
| Vreme rada u plutajućoj tački | 0,09 μs tipično |
| Kapacitet podataka | maksimalno 8192 bloka; maksimalno 64 KB po bloku |
| Funkcijski blok i funkcijska kapaciteta | maksimalno 6144 FB i 6144 FC; maksimalno 64 KB po bloku |
| Dostupni brojači i časovnici S7 | 2048 brojača i 2048 časovača; raspon časova od 10 ms do 9990 s |
| Maksimalna memorija zastave | 16 KB |
| Područje adrese I/O | 16 KB za ulazne podatke i 16 KB za izlazne podatke |
| Maksimalna slika podprocesa | 8 |
| Maksimalne jedinice za širenje | 21 |
| Maksimalni moduli interfejsa za povezivanje | 6 |
| Prvi MPI/DP interfejs | 44 MPI veze; PROFIBUS DP master za do 32 uređaja pri 12 Mbit/s |
| Drugi PROFIBUS DP interfejs | Profibus DP master za do 125 uređaja brzinom od 12 Mbit/s |
| Dimenzije i približno težina | 50 × 290 × 219 mm; 1,07 kg |
Često postavljana pitanja
Da li oba H-sistemskog procesora moraju da budu u skladu kada zamenjujete 6ES7417-4HL04-0AB0?
Da, dva CPU-a bi trebalo da imaju odgovarajuće verzije porudžbine, firmware i odobreno sinhronizacijsko hardver.
Podržava li S7 rutiranje na 6ES7417-4HL04-0AB0?
Da, ovaj CPU je uključen u Siemensov spisak modula koji mogu da rade na S7 rutingu.
Može li stariji CP 443-1 Advanced biti korišćen sa 6ES7417-4HL04-0AB0?
Neki komunikacioni procesori dozvoljeni su samo kao rezervni dijelovi sa određenom hardverskom konfiguracijom.
Koja je provjera firmvera potrebna prije instalacije 6ES7417-4HL04-0AB0?
Upoređujte tačan CPU firmware sa partnerskim CPU-jem, STEP 7 katalogom i instaliranim komunikacijskim procesorima.
Koje podatke treba rezervirati pre zamjene 6ES7417-4HL04-0AB0?
Sačuvaj kompletan STEP 7 H-Sistem projekat, program, hardversku konfiguraciju, memorijsku karticu i mrežne parametre.
Kako treba da se rukovode sinhronizacijskim vezacima na 6ES7417-4HL04-0AB0?
Provjerite ispravne sinhronizacijske module i putanje vlakana prije nego što vratite redundantni par u rad.
Koje testiranje za puštanje u rad je potrebno nakon zamjene 6ES7417-4HL04-0AB0?
Provjerite sinhronizaciju, prebacivanje, dijagnostičke tampone, distribuirani ulaz/izlaz i redundantnost komunikacije pod kontrolisanim uslovima.
Kompatibilnost i napomene za narudžbu
Kontrolna lista kompatibilnosti
- Koristite dvije CPU 417-4H jedinice sa odobrenom firmware kombinacijom.
- Provjerite svaku instaliranu CP u odnosu na Siemens CPU/CP kompatibilnost matrice.
- Test sinhronizacije i kontrolisanog prebacivanja nakon vraćanja H-sistem projekta.
