Siemens SIMADYN D MM4 modul za spajanje memorije 6DD1611-0AG0
Proizvođač: Siemens
Stanje: potpuno novo
Vreme isporuke: Na zalihama
Poreklo: Njemačka
Garancija: 12 meseci
E-mail: [email protected]
whatsApp: +86-18150117685
- Prikaz
- Pregled proizvoda
- Ključne funkcije
- Službene specifikacije
- Često postavljana pitanja
- Kompatibilnost i napomene za narudžbu
- Modela koja se najbolje prodaju
- Preporučeni proizvodi
Prikaz
SIEMENS · SIMADYN D

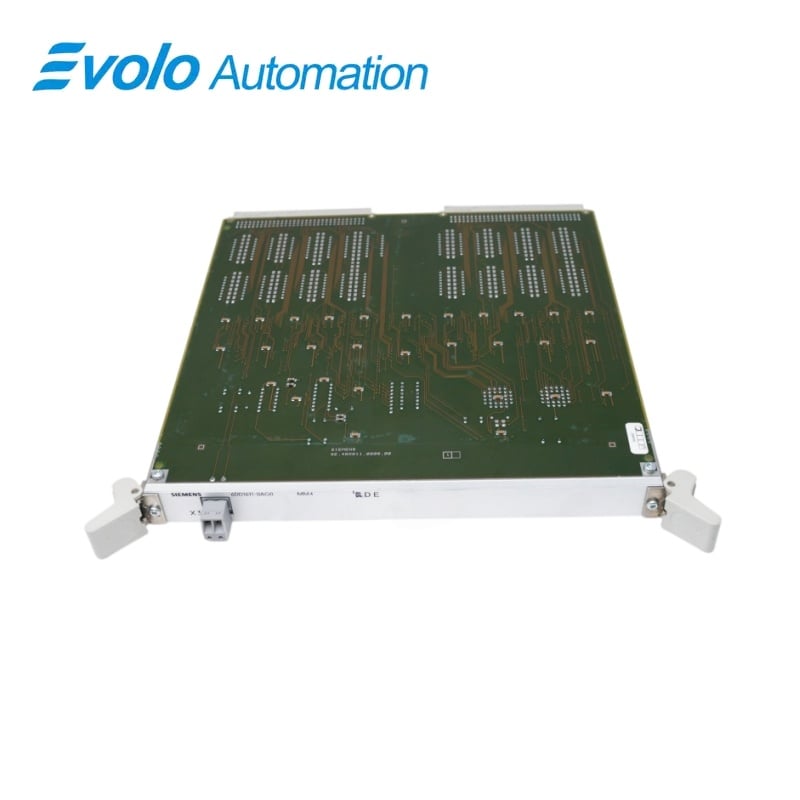

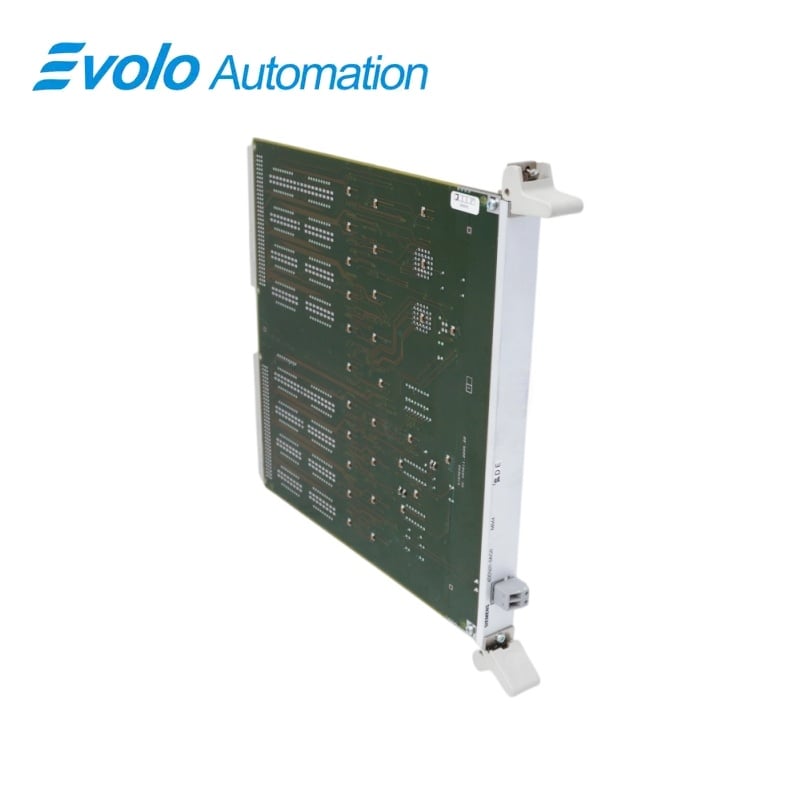

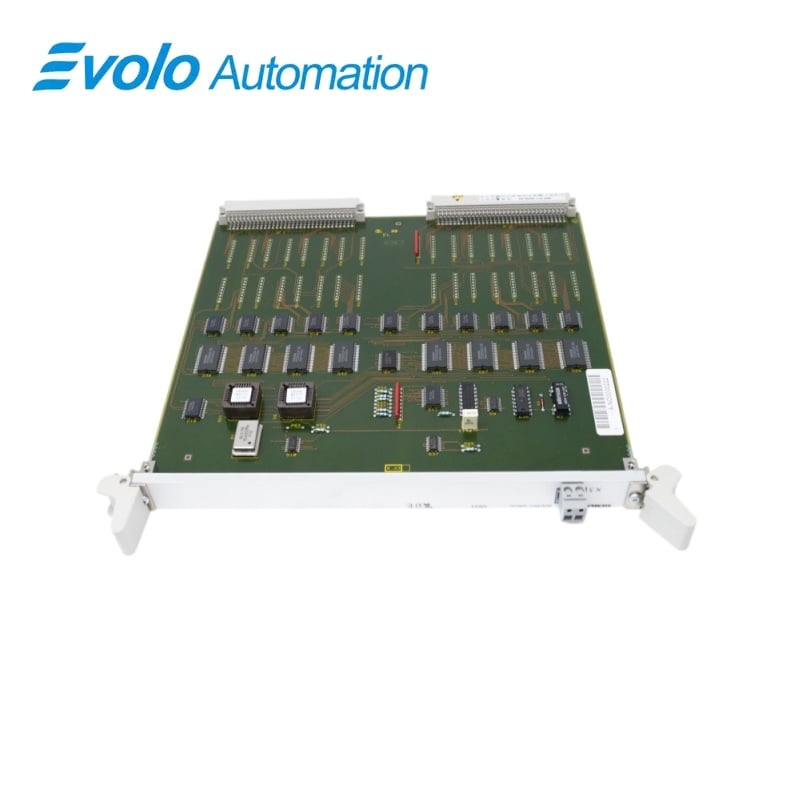

6DD1611-0AG0 SIMADYN D MM4 modul za spajanje memorije
SIMADYN D MM4 je modul za spajanje memorije sa odvojenih 2 MB površina za L-bus i C-bus, namijenjen za instalaciju između prve i druge CPU-e u rack-u.
Na prvi pogled
| Brend | Siemens |
|---|---|
| Model | 6DD1611-0AG0 |
| VRSTA PROIZVODA | Modul memorije za spajanje sa dvije busove |
| Osnovna funkcija | Izmena podataka između procesora na L-bus i C-bus |
| Aplikacija ili kompatibilna serija | SIMADYN D rakovi koji zahtijevaju spajanje memorije između prve i druge CPU |
Tačna identifikacija
U skladu sa člankom 6. stavkom 1.
Interfejs aranžman
Pre nego što instalirate zamjenu, potvrdite instaliranu napajanje, portove, poljske veze i potrebne pribor.
Provjera konfiguracije
Očuvanje odobrenog inženjerskog projekta, mrežnih parametara i podataka o aplikacijama koje koristi instalirani sistem.
Pregled proizvoda
SIMADYN D MM4 je modul za spajanje memorije sa odvojenih 2 MB površina za L-bus i C-bus, namijenjen za instalaciju između prve i druge CPU-e u rack-u.
Nezavisna memorijska područja od 2 MB podržavaju razmjenu podataka na L-bus i C-bus. Modul se instalira između prve i druge CPU-e kako bi se osigurao potreban put spajanja. Ugrađena terminacija za obe autobuse podržava određenu topologiju stojala.
Ključne funkcije
Podvojena područja zajedničke memorije
Nezavisna memorijska područja od 2 MB podržavaju razmjenu podataka na L-bus i C-bus.
Definisano postavljanje CPU-a
Modul se instalira između prve i druge CPU-e kako bi se osigurao potreban put spajanja.
Integrirana terminacija autobusa
Ugrađena terminacija za obe autobuse podržava određenu topologiju stojala.
Službene specifikacije
| Modul označavanje | MM4 |
|---|---|
| Pridjeljenje memorije putem autobusa | 2 × 2 Mbytes ukupno: 2 Mbytes za L-bus i 2 Mbytes za C-bus |
| Interfejsovi za spajanje | L i C autobusi |
| Zaustavljanje autobusa | Integrirana za L i C bus |
| Sistemski greška rele | Integrirano |
| Obezbeđenje zadržavanja podataka | 3,4 V baterije za tampon |
| Host sistem | SIMADYN D modulni automatizacioni sistem |
Često postavljana pitanja
Gdje se 6DD1611-0AG0 mora ugraditi u regalu?
Instalirajte ga između prve i druge CPU-e u navedenom SIMADYN D rasporedu stola.
Koliko zajedničke memorije pruža 6DD1611-0AG0?
Dve odvojene oblasti od 2 MB pružaju ukupno 4 MB za dva autobusa.
Koje se busove sa pozadine povezuju sa 6DD1611-0AG0?
Modul pruža memoriju spajanja za L-bus i C-bus.
Da li 6DD1611-0AG0 uključuje terminaciju autobusa?
Da, terminiranje za C-bus i L-bus je integrisano.
Kako se zadržavaju podaci na 6DD1611-0AG0?
3,4 V tampon baterija zadržava dokumentovanu funkciju zadržavanja podataka.
Šta pokazuje relej kvarova na 6DD1611-0AG0?
Ugrađeni rele obezbeđuje funkciju signalizacije o kvaru sistema za uređenje modula.
Šta treba provjeriti pre nego što se zameni 6DD1611-0AG0?
Potvrdi položaj racka, susjedne CPU-e, konfiguraciju bus-a, stanje baterije tampona, upotrebu memorije i sačuvane aplikacije.
Kompatibilnost i napomene za narudžbu
Kontrolna lista kompatibilnosti
- Modul se koristi samo u SIMADYN D rasporedu stola koji određuje MM4 memoriju za spajanje.
- Održavajte dokumentovano postavljanje između prvog i drugog CPU-a tako da su oba putanja autobusa ispravno završena.
- Zaštititi aplikaciju i provjeriti bateriju bufera stolice prije zamjene modula.
