Siemens SIMATIC HMI KP400 osnovna boja PN panel 6AV6647-0AJ11-3AX0

Prikaz

SIEMENS · SIMATIC HMI osnovni paneli

6AV6647-0AJ11-3AX0 SIMATIC HMI KP400 Osnovna PN ploča u boji

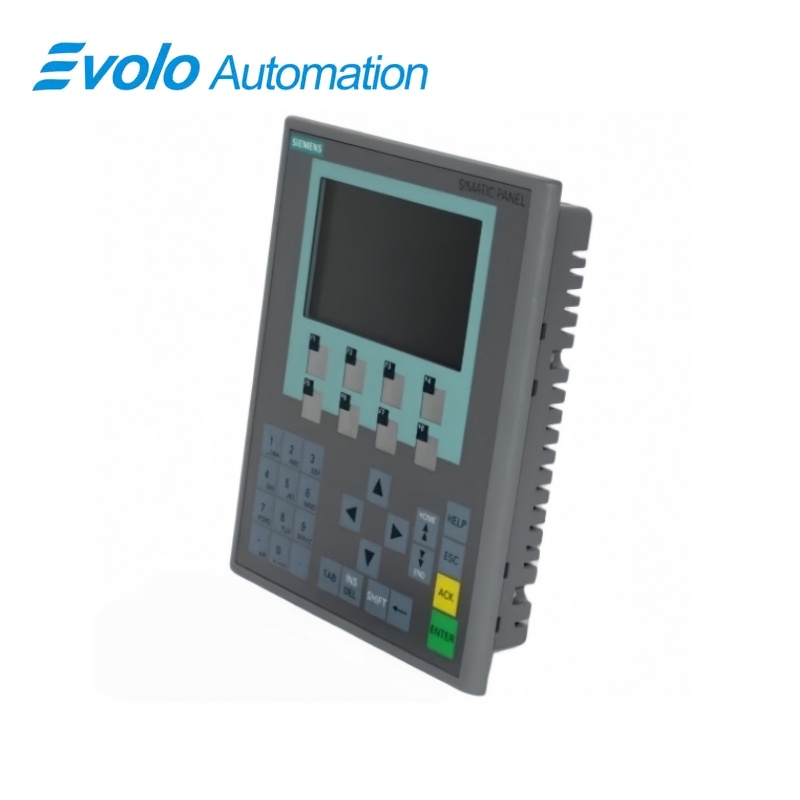

KP400 Basic Color PN je 4,3-inčni HMI s tipkama, TFT zaslonom rezolucije 480 x 272 piksela, osam funkcijskih tipki i PROFINET sučeljem.

Na prvi pogled

Brend	Siemens
Model	6AV6647-0AJ11-3AX0
VRSTA PROIZVODA	4,3-inčna PROFINET operatorska ploča s tipkom
Osnovna funkcija	Omogućava kompaktnu vizualizaciju mašine i upravljanje ključem preko PROFINET-a
Aplikacija ili kompatibilna serija	SIMATIC kontroleri i podržani Ethernet uređaji konstruirani s WinCC Basic V11 SP2 ili novijim

Tačna identifikacija

Usporedite 6AV6647-0AJ11-3AX0 znak po znak i potvrdite kompletnu oznaku SIMATIC HMI KP400 Basic Color PN Panel.

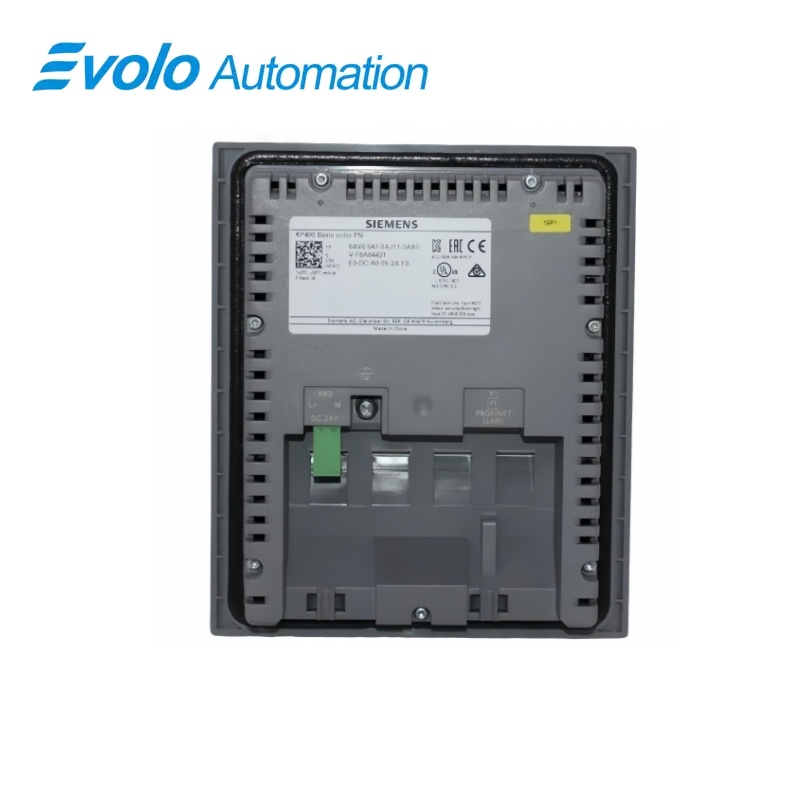

Interfejs aranžman

Pre nego što instalirate zamjenu, potvrdite instaliranu napajanje, portove, poljske veze i potrebne pribor.

Provjera konfiguracije

Očuvanje odobrenog inženjerskog projekta, mrežnih parametara i podataka o aplikacijama koje koristi instalirani sistem.

Pregled proizvoda

KP400 Basic Color PN je 4,3-inčni HMI s tipkama, TFT zaslonom rezolucije 480 x 272 piksela, osam funkcijskih tipki i PROFINET sučeljem.

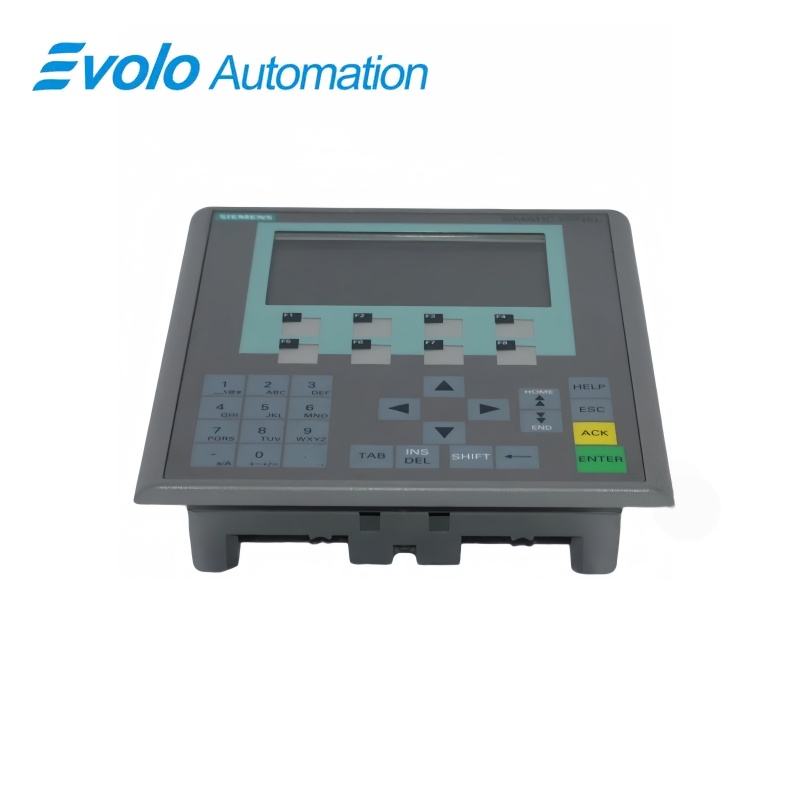

Osam funkcijskih tipki, sistemskih tipki i numeričkih ili alfanumeričkih funkcija tastature podržavaju lokalni rad bez ekrana osjetljivog na dodir. TFT ekran od 4,3 inča prikazuje 256 boja u rezoluciji od 480 x 272 piksela. Panel podržava PROFINET i kompatibilne Ethernet kontrolerske veze konfigurisane u WinCC Basic-u.

Fokusiranje narudžbine: potvrditi rad samo s tipkom, isključivanje ploče, napajanje od 24 V DC, PROFINET postavke, WinCC inženjersku verziju i sigurnosnu kopiju projekta.

Ključne funkcije

Upotreba mašine na osnovu ključa

Osam funkcijskih tipki, sistemskih tipki i numeričkih ili alfanumeričkih funkcija tastature podržavaju lokalni rad bez ekrana osjetljivog na dodir.

Kompaktni ekran u boji

TFT ekran od 4,3 inča prikazuje 256 boja u rezoluciji od 480 x 272 piksela.

Povezivanje Ethernet kontrolera

Panel podržava PROFINET i kompatibilne Ethernet kontrolerske veze konfigurisane u WinCC Basic-u.

Službene specifikacije

Tehnologija prikaza	TFT
Dijagonalni ekran	4,3 u
Aktivno područje prikaza	s dužinom od 90 mm
Rezolucija prikaza	480 x 272 piksela
Prikaži boje	256
MTBF za pozadinsko osvetljenje pri 25 °C	50 000 h
Ključevi za funkcije	8
Dodirni ekran	Ne priključen
Osnovna usmjeravanje	Pejzaž
Maksimalna nagib bez vanjske ventilacije	35°
Nominirana ponuda	24 V DC
Dopušten opseg snabdevanja	s druge energije
Nominirana trenutna potrošnja	0,1 A
Tipski ulaz aktivne snage	2 W
Dostupna korisnička memorija	1 MB
Prednje dimenzije	162 x 189 mm
Sastavljanje izrezka	135 x 171 mm
Dubina montaže	33 mm

Zvanični izvor: Siemensovi tehnički podaci za 6AV6647-0AJ11-3AX0 .

Često postavljana pitanja

Da li 6AV6647-0AJ11-3AX0 koristi ekran osjetljiv na dodir?

Ne; operacija se izvodi pomoću hardverskih tipki.

Koliko funkcijskih tipki je dostupno na 6AV6647-0AJ11-3AX0?

Obezbijeđeno je osam funkcijskih tipki.

Koja inženjerska osnova se primjenjuje na 6AV6647-0AJ11-3AX0?

Koristite WinCC Basic V11 SP2 ili noviju kompatibilnu inženjersku verziju.

Koju rezoluciju ekrana trebam dizajnirati na 6AV6647-0AJ11-3AX0?

Kreirajte ekrane za 480 x 272 piksela i podržanu paletu od 256 boja.

Koje napajanje trebam spojiti na 6AV6647-0AJ11-3AX0?

U slučaju da je to moguće, mora se provesti i testiranje.

Može li se 6AV6647-0AJ11-3AX0 povezati sa SIMATIC S7-1200 i S7-1500 kontrolerima?

Da; obje porodice kontrolera su podržane putem Ethernet procesne veze.

Šta trebam provjeriti prije zamjene 6AV6647-0AJ11-3AX0?

Provjerite izrez na ploči, dodjelu tipki, PROFINET postavke, inženjersku verziju i napravite sigurnosnu kopiju HMI projekta.

Kompatibilnost i napomene za narudžbu

Prije naručivanja 6AV6647-0AJ11-3AX0: potvrditi rad samo s tipkom, isključivanje ploče, napajanje od 24 V DC, PROFINET postavke, WinCC inženjersku verziju i sigurnosnu kopiju projekta.

Kontrolna lista kompatibilnosti

• Ne zamjenjujte panel osjetljiv samo na dodir ili PROFIBUS panel bez prilagođavanja projekta i ožičenja mašine.
• Uskladite izrez od 135 x 171 mm, vodoravnu instalaciju i raspored tipki.
• Napravite sigurnosnu kopiju HMI projekta i sačuvajte postavke PROFINET uređaja prije zamjene ploče.
