IS200TBAIH1C Analogna ulazna terminala

Pregled

Mjesto porijekla:	SAD
Naziv brenda:	GE
Broj modela:	IS200TBAIH1C
Detalji o pakiranju:	Originalno novo, fabrički zapečaćeno
Vrijeme dostave:	5-7 dana
Uslovi plaćanja:	T/T
Mogućnost ponude:	Na stanju

Brzi pregled

Opis

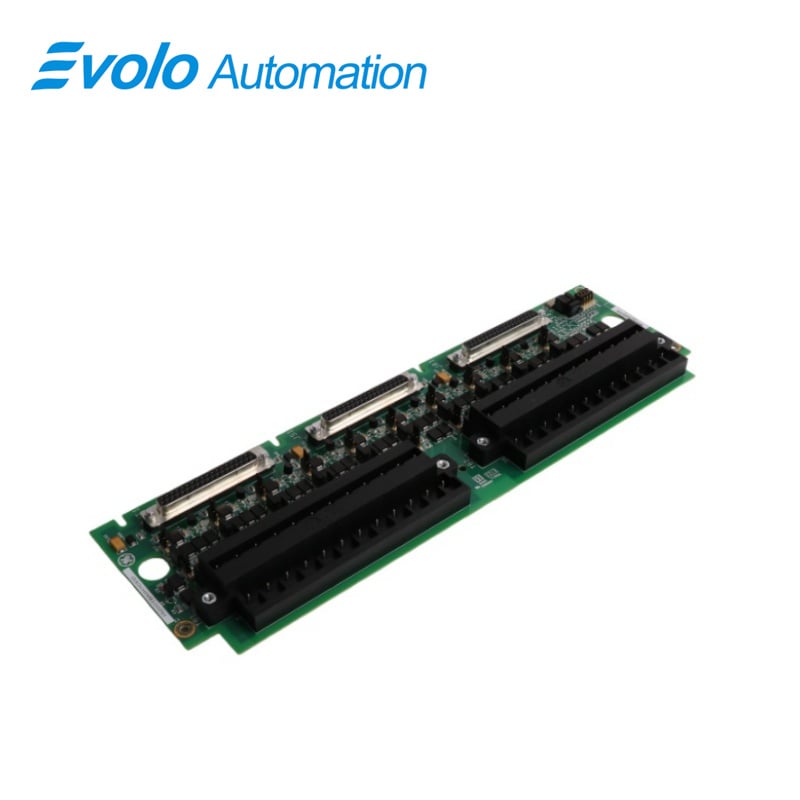

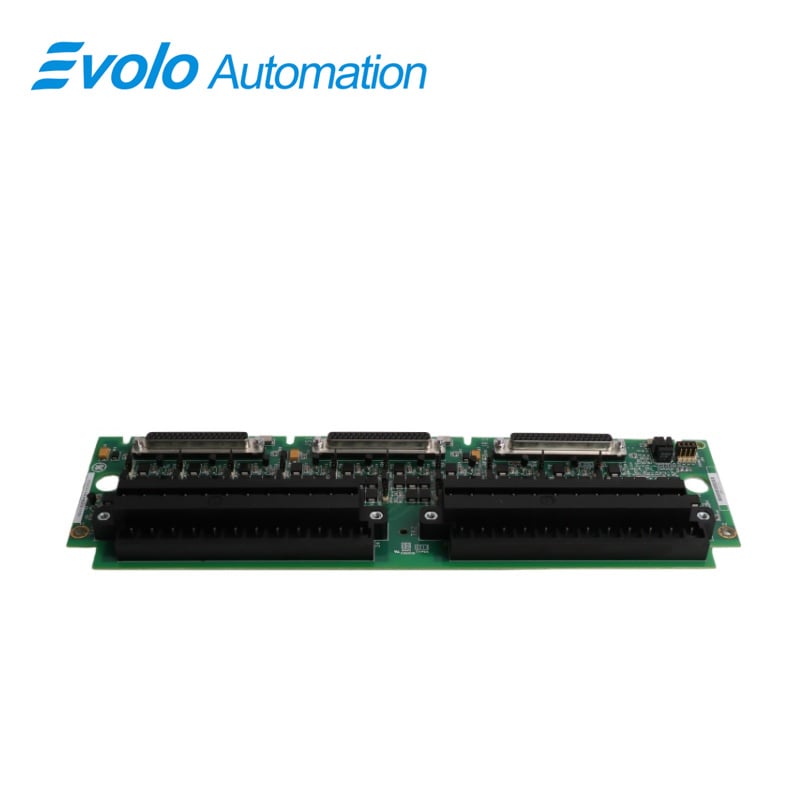

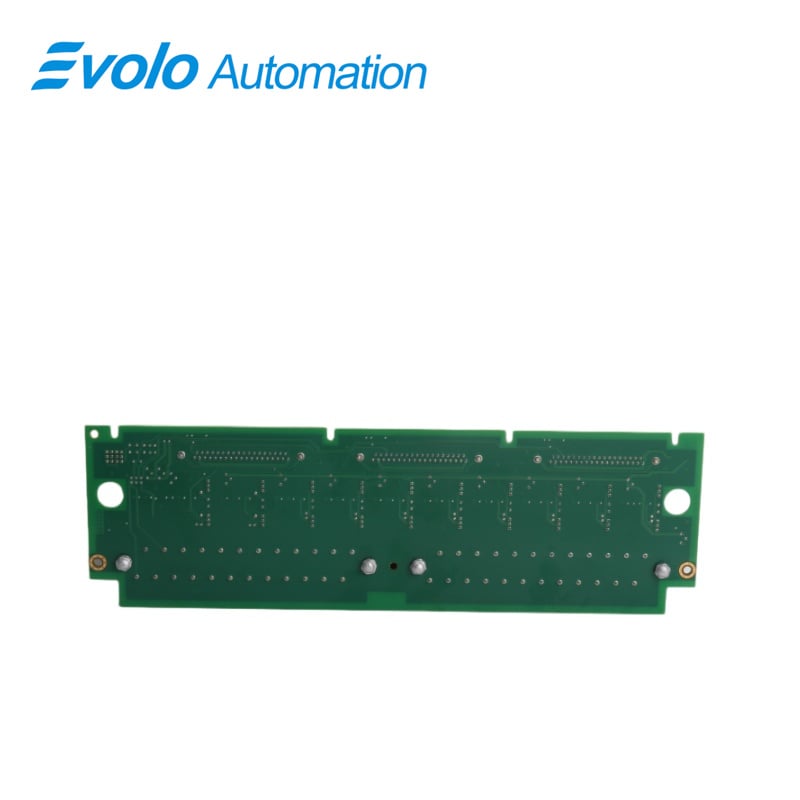

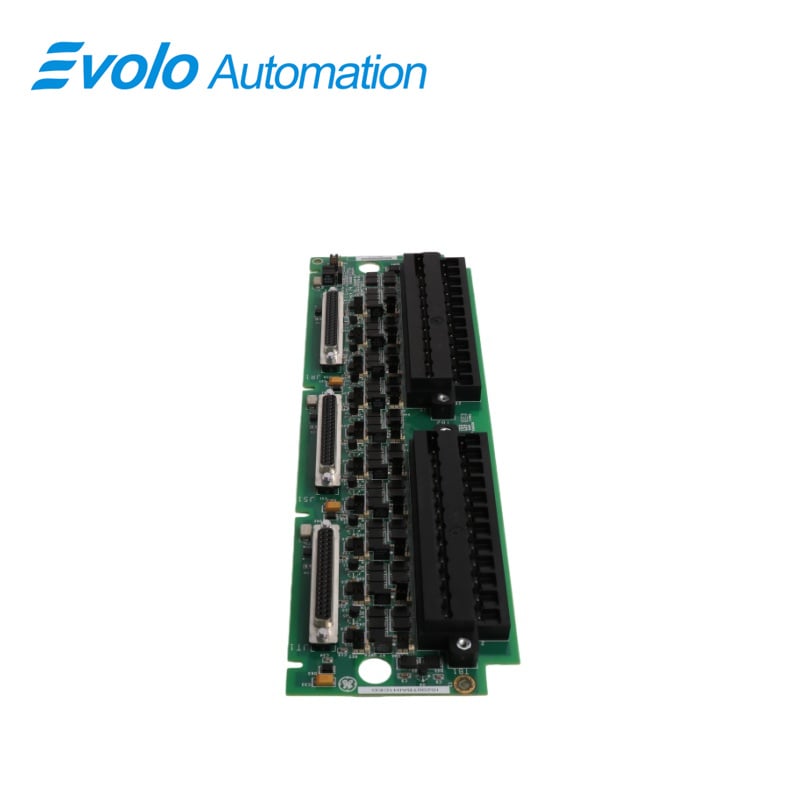

IS200TBAIH1C je analogna ulazna terminalna ploča koju je proizvela i dizajnirala kompanija General Electric kao dio Mark VI serije koja se koristi u kontrolnim sistemima gasnih turbina. Analogni ulazni terminal podržava dva izlaza i 10 analognih ulaza. Dvostruki, trostruki, četvorostruki ili prenosnici koji se napajaju spolja mogu se priključiti na jedan od deset analognih ulaza. "Sistem za upravljanje" za "izvod" od "elektronike" ili "elektronike" Od porasta i visokončastih buke zaštićeni su krugovi za suzbijanje buke u ulazima i izlazima. Za povezivanje sa I/O procesorima, TBAl ima tri DC-37 konektora. Moguće je povezivanje pomoću TMR-a sa sva tri konektora ili simplex na jednom konektoru UR1). Moguće su i direktne veze sa elektronikom i kablovske veze. Na tri konektora za R.S. i T kontrole u TMR aplikacijama, ulazni signali se šire napolje. Koristeći merni šunt na TBAl-u, ukupna struja triju izlaznih upravljača koji su povezani kombinira se za pokretanje TMR izlaza. Nakon toga, elektroniku daje ukupni tok signala od strane TBAl tako da ga mogu regulisati na određenu postavku.

Instalacija

Dva I/O terminalna bloka smještena na terminalu su direktno povezana sa 10 ulaza i dva izlaza. Svaki blok je zaštićen sa dva vijka i sadrži 24 terminala koji mogu da primi žice do # 12 AWG. Pored svakog blokova je i sklop za priključenje štita. Podržane su sljedeće kategorije analognih ulaza i izlaza:

Dvostruki prenosnik sa analognim ulazom

Snimak za uređaje za uređivanje uređaja

Četvorovodični odašiljač sa analognim ulazom

Snimak sa analognim ulazom i spoljašnjom napajanjem

Analogni ulaz, 5 i 10 volti stalne struje

analogni izlaz 0-20 mA

analogni izlaz 0-200 mA

Radom

Svi pretvarači imaju pristup izvoru napajanja 24 DC na terminalu.Koristeći jumperS,možete odabrati između ulaza struje i napona.Jedan od dva analogna izlazna kola može se konfigurisati kroz jumper za 4-20 mA ili 0-200 mA, dok se drugi može podesiti za bilo koji od njih. TMR aplikacije mogu koristiti istu terminalu.

Sistemi za upravljanje električnom energijom mogu biti opremljeni sa električnim napajanjem od 24 V. Jumperovi J#A, J#B i JO na terminalu konfigurišu ulazne i izlazne tipove napona i struje, odnosno. Dijagnostika prati svaki izlazak, a ako kvar ne može biti popravljen pomoću CPU komande, samoubilački rele u kontroleru I/O isključuje relevantni izlazak.

Dijagnostika

Izlazna struja se prikazuje na ploči koristeći pad napona preko serijskog otpora. Ako bilo koji od dva izlaza postane neispravno, L / O procesor generiše dijagnostički alarm (greška).

Kontroler za ulazak/izlazak upita jedinstveni ID uređaj svakog kablovskog konektora na terminalu. ID uređaj je čip za samo čitanje koji ima lokacije konektor JR, JS i JT, zajedno sa serijskim brojem, tipom ploče i brojem revizije ploče terminala. Hardverska neadekvatnost se proizvodi kada čip čita kontroler i otkrije nesukladnost.

Često postavljana pitanja

Šta je Mark VI IS200TBAIH1C Analogna terminalna ploča?

Terminalna ploča je mala analogna ulazna terminalna ploča koja se povezuje sa L/O paketom i prihvata 10 analognih ulaza i dva analogna izlaza.

Šta su funkcije terminalnih blokova od -Da li je to 200TBAIH1C?

Terminalni blok je izolovani, modularni blok koji povezuje dvije ili više žica.Terminalni blokovi se koriste u fabrikama za obezbeđivanje i/ili završetak linija.Terminalni blokovi se sastoje od više odvojenih terminala koji su postavljeni u dugoj traki u njihovom najosnovnijem

Koji je broj telefona za Johna Yanga?

Molim vas kontaktirajte Johna Yanga za prodaju na +86-18150117685.

Da li je IS200TBAIH1C potpuno nov ili renoviran?

Nova je i ima garanciju od godinu dana.

Koliko će trajati da IS200TBAIH1C stigne nakon što naručim?

Kada se potvrdi uplata, odmah isporučujemo. Isporuka obično traje 35 dana od Kine do vaše lokacije.
