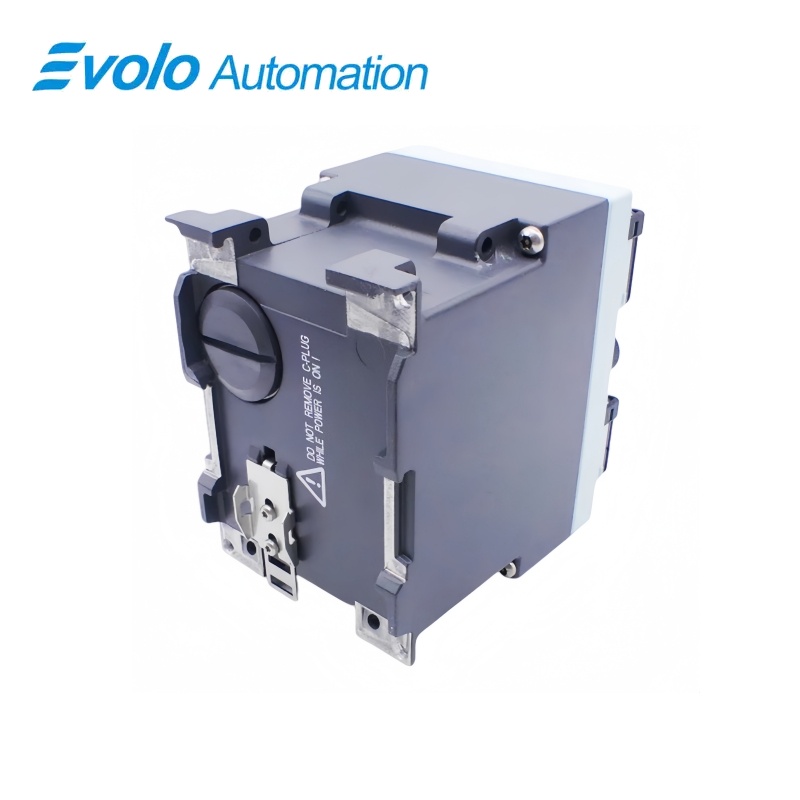

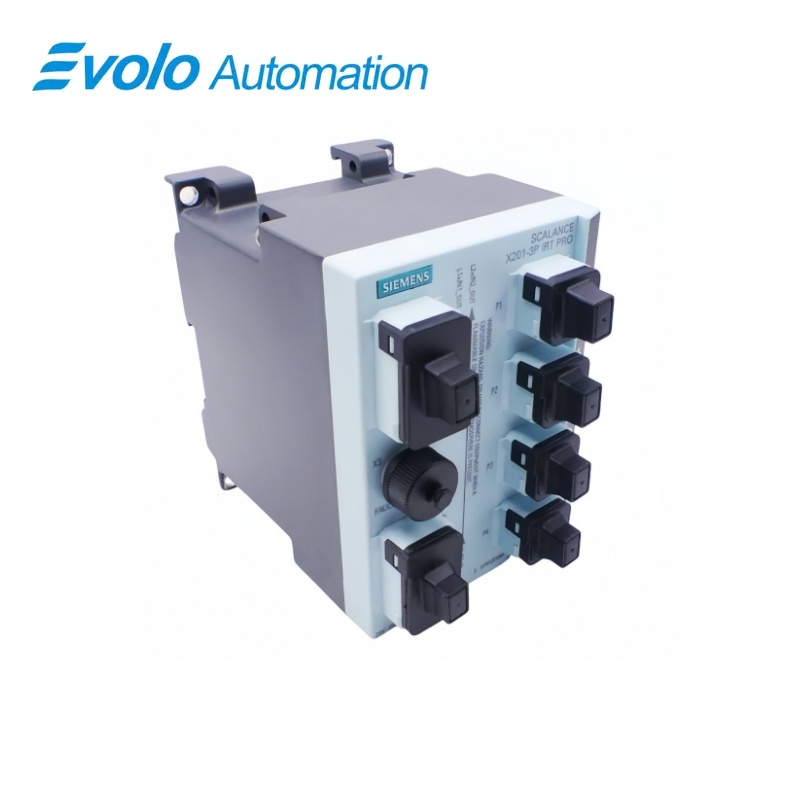

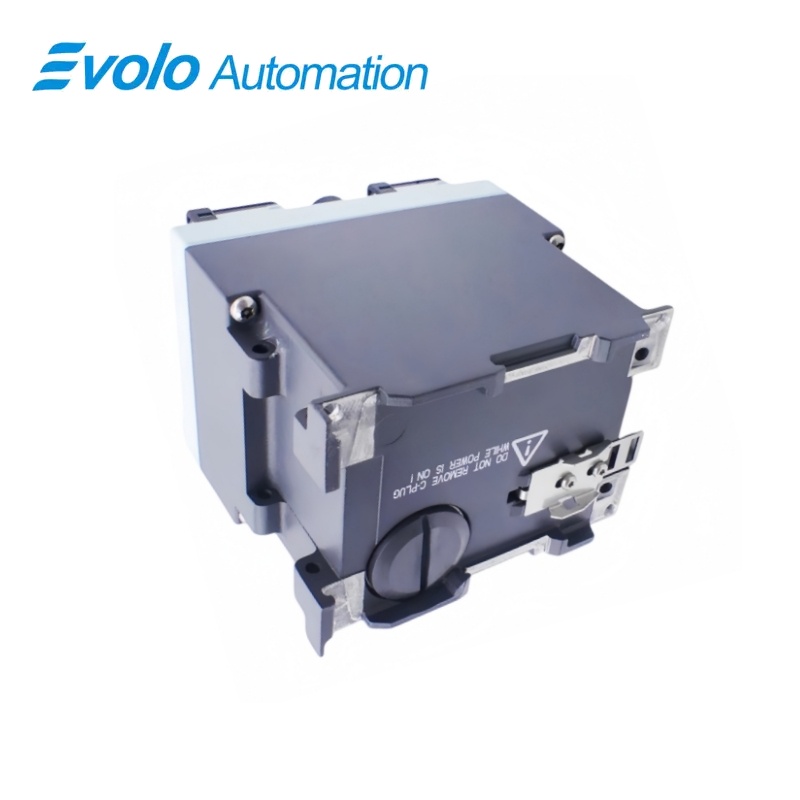

সিমেন্স স্ক্যাল্যান্স এক্স২০১-৩পি আইআরটি প্রো ম্যানেজড ইন্ডাস্ট্রিয়াল ইথারনেট সুইচ 6GK5201-3JR10-2BA6
প্রস্তুতকারক: সিমেন্স
অবস্থা: ব্র্যান্ড নিউ
লিড টাইম: স্টকে উপলব্ধ
উৎপত্তি স্থান: জার্মানি
ওয়ারান্টি: ১২ মাস
ইমেইল: [email protected]
whatsApp: +86-18150117685
- সংক্ষিপ্ত বিবরণ
- পণ্যের বিবরণ
- প্রধান কাজ
- অফিসিয়াল স্পেসিফিকেশন
- প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
- সামঞ্জস্যতা ও অর্ডার নোট
- হট সেলিং মডেল
- সুপারিশকৃত পণ্য
সংক্ষিপ্ত বিবরণ
SIEMENS · SCALANCE X-200IRT PRO
৬জিকে৫২০১-৩জেআর১০-২বিএ৬ স্ক্যাল্যান্স এক্স২০১-৩পি আইআরটি প্রো ম্যানেজড ইন্ডাস্ট্রিয়াল ইথারনেট সুইচ
স্ক্যাল্যান্স এক্স২০১-৩পি আইআরটি প্রো হল একটি ম্যানেজড ফিল্ড-ইনস্টলেশন ইন্ডাস্ট্রিয়াল ইথারনেট সুইচ, যাতে একটি কপার পুশ-পুল আরজে৪৫ পোর্ট, তিনটি অপটিক্যাল পুশ-পুল এসসি-আরজে পোর্ট এবং সমাহিত প্রোফিনেট রিডান্ড্যান্সি ফাংশন রয়েছে।
এক নজরে
| ব্র্যান্ড | Siemens |
|---|---|
| মডেল | ৬জিকে৫২০১-৩জেআর১০-২বিএ৬ |
| পণ্যের ধরন | ম্যানেজড ইন্ডাস্ট্রিয়াল ইথারনেট আইআরটি সুইচ |
| মূল ফাংশন | ম্যানেজড রিয়েল-টাইম এবং রিডান্ড্যান্সি ফাংশন সহ কপার ও অপটিক্যাল প্রোফিনেট ডিভাইসগুলিকে সংযুক্ত করে |
| অ্যাপ্লিকেশন বা সামঞ্জস্যপূর্ণ সিরিজ | পুশ-পুল আরজে৪৫ এবং এসসি-আরজে সংযোগ ব্যবহার করে আইপি৬৫/আইপি৬৭ প্রোফিনেট নেটওয়ার্ক |
সঠিক চিহ্নিতকরণ
৬জিকে৫২০১-৩জেআর১০-২বিএ৬ এর প্রতিটি অক্ষর মিলিয়ে সম্পূর্ণ স্ক্যাল্যান্স এক্স২০১-৩পি আইআরটি প্রো ম্যানেজড ইন্ডাস্ট্রিয়াল ইথারনেট সুইচ নামটি নিশ্চিত করুন।
ইন্টারফেস বিন্যাস
প্রতিস্থাপন তার করার আগে ইনস্টল করা সরবরাহ, পোর্ট, ফিল্ড সংযোগ এবং প্রয়োজনীয় অ্যাক্সেসরিজ নিশ্চিত করুন।
কনফিগারেশন পরীক্ষা
ইনস্টল করা সিস্টেম দ্বারা ব্যবহৃত অনুমোদিত ইঞ্জিনিয়ারিং প্রকল্প, নেটওয়ার্ক প্যারামিটার এবং অ্যাপ্লিকেশন ডেটা সংরক্ষণ করুন।
পণ্যের বিবরণ
স্ক্যাল্যান্স এক্স২০১-৩পি আইআরটি প্রো হল একটি ম্যানেজড ফিল্ড-ইনস্টলেশন ইন্ডাস্ট্রিয়াল ইথারনেট সুইচ, যাতে একটি কপার পুশ-পুল আরজে৪৫ পোর্ট, তিনটি অপটিক্যাল পুশ-পুল এসসি-আরজে পোর্ট এবং সমাহিত প্রোফিনেট রিডান্ড্যান্সি ফাংশন রয়েছে।
একটি ১০/১০০ মেগাবিট/সেকেন্ড তামার পোর্ট এবং তিনটি ১০০ মেগাবিট/সেকেন্ড অপটিক্যাল পোর্ট পুশ-পুল ইন্টারফেসের মাধ্যমে ফিল্ড ডিভাইসগুলিকে সংযুক্ত করে। ম্যানেজড সুইচটি একটি PROFINET IO ডিভাইস হিসেবে কাজ করে এবং IRT নেটওয়ার্কিং সমর্থন করে, যার সাথে একীভূত রিডান্ড্যান্সি-ম্যানেজার ফাংশন রয়েছে। কমপ্যাক্ট এনক্লোজারটি IP65 সুরক্ষা প্রদান করে এবং শিল্প পরিবেশে ৩৫ মিমি DIN-রেল মাউন্টিং সমর্থন করে।
প্রধান কাজ
তামা ও অপটিক্যাল পোর্টের মিশ্রণ
একটি ১০/১০০ মেগাবিট/সেকেন্ড তামার পোর্ট এবং তিনটি ১০০ মেগাবিট/সেকেন্ড অপটিক্যাল পোর্ট পুশ-পুল ইন্টারফেসের মাধ্যমে ফিল্ড ডিভাইসগুলিকে সংযুক্ত করে।
IRT এবং রিডান্ড্যান্সি ম্যানেজমেন্ট
ম্যানেজড সুইচটি একটি PROFINET IO ডিভাইস হিসেবে কাজ করে এবং IRT নেটওয়ার্কিং সমর্থন করে, যার সাথে একীভূত রিডান্ড্যান্সি-ম্যানেজার ফাংশন রয়েছে।
ফিল্ড-লেভেল ইনস্টলেশন
কমপ্যাক্ট এনক্লোজারটি IP65 সুরক্ষা প্রদান করে এবং শিল্প পরিবেশে ৩৫ মিমি DIN-রেল মাউন্টিং সমর্থন করে।
অফিসিয়াল স্পেসিফিকেশন
| সমর্থিত স্থানান্তর হার | ১০ এবং ১০০ মেগাবিট/সেকেন্ড |
|---|---|
| কপার নেটওয়ার্ক সংযোগ | একটি পুশ-পুল RJ45 পোর্ট |
| অপটিক্যাল নেটওয়ার্ক সংযোগ | তিনটি ১০০ মেগাবিট/সেকেন্ড পুশ-পুল SC-RJ পোর্ট |
| অপটিক্যাল ইথারনেট মান | আইইইই ৮০২.৩ অনুযায়ী ১০০বেস-এফএক্স |
| আলোকিক তরঙ্গদৈর্ঘ্য | 650 এনএম |
| সর্বোচ্চ POF কেবল দৈর্ঘ্য | 50 মিটার |
| সর্বোচ্চ PCF কেবল দৈর্ঘ্য | 100 m |
| সিগন্যালিং কন্টাক্ট সংযোগ | ৫-পিন M12 সকেট |
| সংকেত প্রদানকারী কন্ট্যাক্ট রেটিং | ২৪ ভোল্ট ডিসি, সর্বোচ্চ ০.১ অ্যাম্পিয়ার |
| রেটেড সাপ্লাই ভোল্টেজ | ২৪ ভোল্ট ডিসি |
| অনুমোদিত সরবরাহ পরিসর | ১৮ থেকে ৩২ ভি ডিসি |
| সর্বোচ্চ কারেন্ট খরচ | ০.২২ অ্যাম্পিয়ার |
| নির্ধারিত শক্তি ক্ষয় | ৫.২৮ ওয়াট |
| অতিরিক্ত ভোল্টেজ সরবরাহ | সমর্থিত |
| অপসারণযোগ্য স্টোরেজ | সি-প্লাগ সমর্থিত |
| পরিবেশগত কার্যকরী তাপমাত্রা | -৪০ থেকে +৬০ °সে |
| পরিবেশগত সংরক্ষণ ও পরিবহন তাপমাত্রা | -৪০ থেকে +৮৫ °C |
| সর্বোচ্চ আপেক্ষিক আর্দ্রতা | ২৫ °সে-এ কনডেনসেশন ছাড়া ৯৫% |
| এনক্লোজার মাত্রা | ৯০ × ১২৫ × ১২৪ মিমি |
| নেট ওজন | 1 কেজি |
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
৬জিকে৫২০১-৩জেআর১০-২বিএ৬ মডেলে কোন কোন পোর্ট টাইপ উপলব্ধ?
সুইচটিতে একটি পুশ-পুল আরজে৪৫ কপার পোর্ট এবং তিনটি পুশ-পুল এসসি-আরজে অপটিক্যাল পোর্ট রয়েছে।
৬জিকে৫২০১-৩জেআর১০-২বিএ৬ মডেলের সাথে কোন ফাইবার কেবল ব্যবহার করা উচিত?
৬৫০ এনএম এসসি-আরজে ইন্টারফেসে ৫০ মিটার পর্যন্ত দূরত্বের জন্য সামঞ্জস্যপূর্ণ পিওএফ এবং ১০০ মিটার পর্যন্ত দূরত্বের জন্য পিসিএফ ব্যবহার করুন।
৬জিকে৫২০১-৩জেআর১০-২বিএ৬ মডেলটি অতিরিক্ত পাওয়ার ফিড থেকে কাজ করতে পারে কি?
হ্যাঁ, এই ডিভাইসটি ১৮ থেকে ৩২ ভোল্ট পরিসরের মধ্যে অতিরিক্ত ২৪ ভোল্ট ডিসি সরবরাহ সংযোগ সমর্থন করে।
৬জিকে৫২০১-৩জেআর১০-২বিএ৬ থেকে ত্রুটি সংকেত কীভাবে তারযুক্ত করা হয়?
সংকেত বর্তনীটি ৫-পিন এম১২ সকেটের সাথে সংযুক্ত করুন এবং এটিকে ২৪ ভোল্ট ডিসি, ০.১ অ্যাম্পিয়ার রেটিংয়ের মধ্যে রাখুন।
৬জিকে৫২০১-৩জেআর১০-২বিএ৬ অপসারণযোগ্য কনফিগারেশন সংরক্ষণ সমর্থন করে?
হ্যাঁ, ঐচ্ছিক সি-প্লাগ সেবা প্রতিস্থাপনের জন্য সমর্থিত ডিভাইস কনফিগারেশন ধরে রাখতে পারে।
টিআইএ পোর্টাল ভার্সন ১৫.১-এ ৬জিকে৫২০১-৩জেআর১০-২বিএ৬ কনফিগার করতে কোন ইঞ্জিনিয়ারিং সমর্থন প্রয়োজন?
প্রযোজ্য স্ক্যাল্যান্স এক্স২০০ আইআরটি হার্ডওয়্যার সমর্থন প্যাকেজ ইনস্টল করুন এবং প্রকল্পে সমর্থিত ডিভাইস ফার্মওয়্যার স্তর ব্যবহার করুন।
৬জিকে৫২০১-৩জেআর১০-২বিএ৬ প্রতিস্থাপনের আগে কী তুলনা করা উচিত?
তামা ও অপটিক্যাল পোর্ট লেআউট, পুশ-পুল কানেক্টর, ফার্মওয়্যার, প্রোফিনেট নাম, আইপি প্যারামিটার, রেডান্ড্যান্সি ভূমিকা এবং সংরক্ষিত সি-প্লাগ কনফিগারেশন মিলিয়ে দেখুন।
সামঞ্জস্যতা ও অর্ডার নোট
সামঞ্জস্যতা চেকলিস্ট
- আইপি৬৫/আইপি৬৭ ইনস্টলেশন ধারণার জন্য ডকুমেন্ট করা পুশ-পুল আরজে৪৫, এসসি-আরজে, পাওয়ার এবং এম১২ সংকেত কানেক্টর সহ সুইচটি ব্যবহার করুন।
- ৬৫০ এনএম অপটিক্যাল ইন্টারফেসগুলি সমর্থিত পিওএফ বা পিসিএফ কেবলের সাথে মিলিয়ে প্রযোজ্য সেগমেন্ট দৈর্ঘ্যের মধ্যে থাকুন।
- ম্যানেজড সুইচ প্রতিস্থাপনের আগে নেটওয়ার্ক কনফিগারেশন ব্যাক আপ করুন এবং সঠিক সি-প্লাগ সংরক্ষণ করুন।
