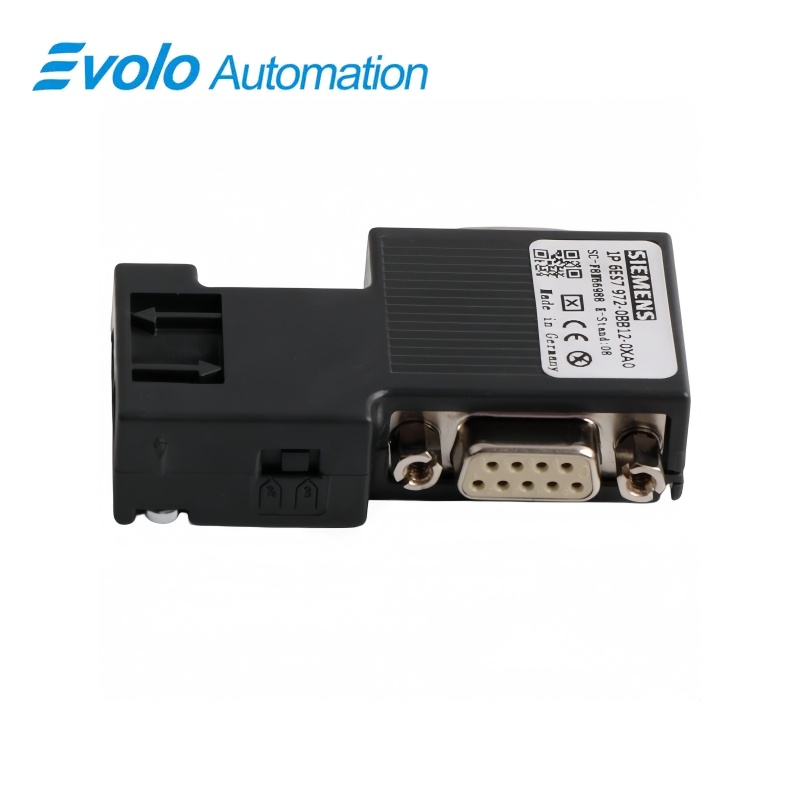

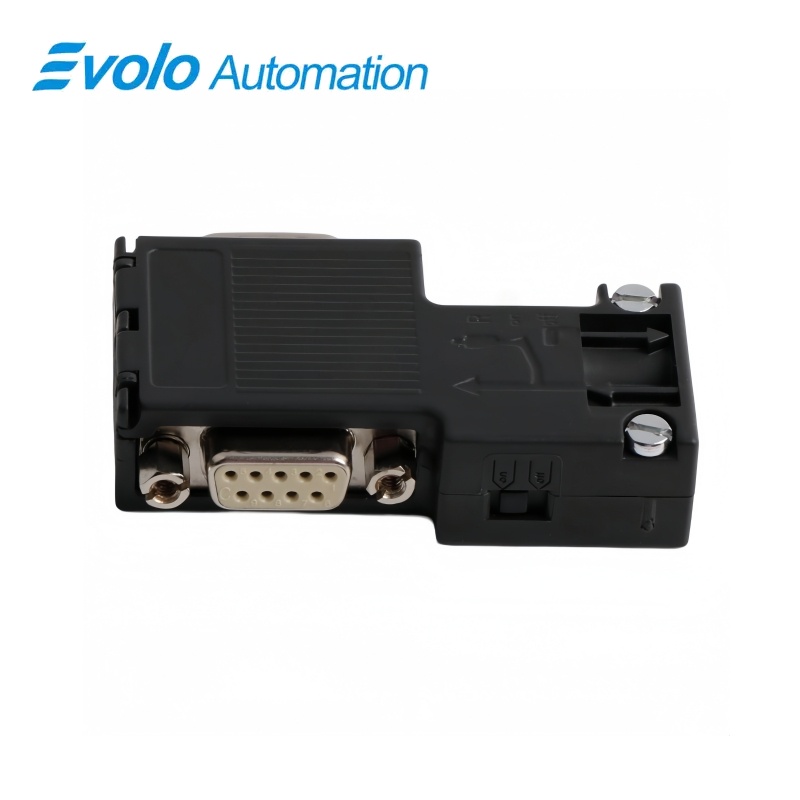

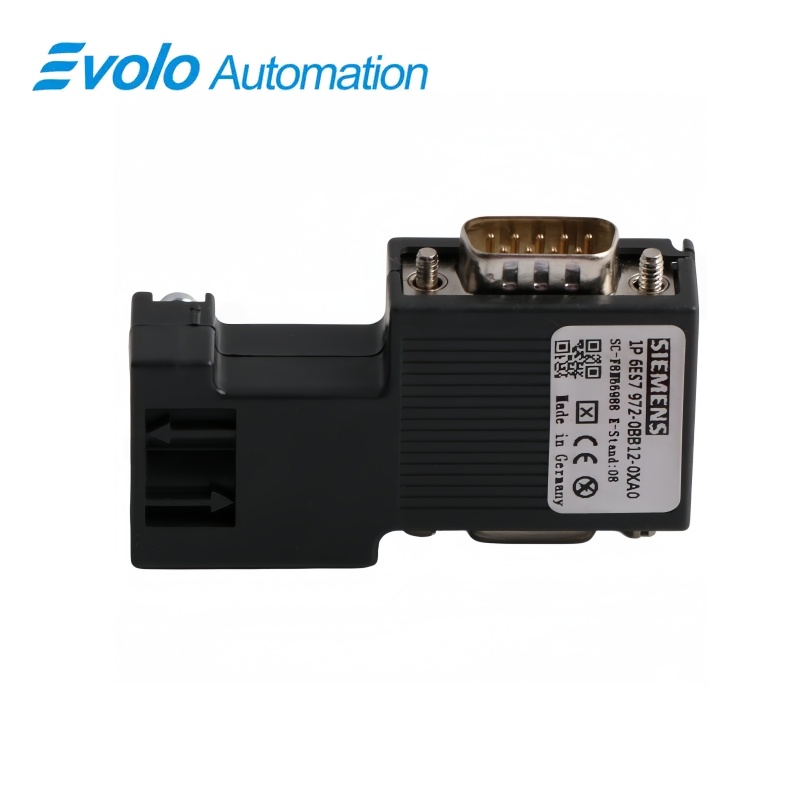

সিমেন্স ৬ইএস৭৯৭২-০বিবি১২-০এক্সএ০ সিম্যাটিক প্রোফিবাস ৯০° স্ক্রু বাস কানেক্টর পিজি সকেটসহ

সারসংক্ষেপ

সিমেন্স সিম্যাটিক প্রোফিবাস

৬ইএস৭৯৭২-০বিবি১২-০এক্সএ০ সিম্যাটিক প্রোফিবাস ৯০° স্ক্রু বাস কানেক্টর ওয়াইথ পিজি সকেট

একটি রাইট-অ্যাঙ্গেল স্ক্রু-টার্মিনাল প্রোফিবাস কানেক্টর যাতে পিজি সকেট, ইন্টিগ্রেটেড স্ট্রেন রিলিফ এবং বাস-সেগমেন্ট এন্ডপয়েন্টগুলির জন্য সুইচযোগ্য টার্মিনেশন রয়েছে।

এক নজরে

ব্র্যান্ড	Siemens
মডেল	6ES7972-0BB12-0XA0
পণ্যের ধরন	প্রোফিবাস স্টেশন কানেক্টর
মূল ফাংশন	বাস কানেকশন এবং কমিশনিং অ্যাক্সেস
আবেদন	সিম্যাটিক ডিপি আরএস ৪৮৫ স্টেশন ওয়্যারিং

স্ক্রু-টার্মিনাল বাস যোগাযোগ

দুটি বাস-কেবল সংযোগ স্ক্রু-ওয়্যারড পরিবাহী ব্যবস্থা ব্যবহার করে।

পিজি সার্ভিস সংযোগ

স্থায়ী বাস ওয়্যারিংয়ের পাশে সংযুক্ত প্রোগ্রামিং-ডিভাইস সকেটটি উপলব্ধ থাকে।

সমকোণী প্রোফাইল

৯০-ডিগ্রি কেবল আউটলেট নির্দিষ্ট এস৭ স্টেশন ইন্টারফেস ব্যবস্থার সাথে মেল খায়।

পণ্যের বিবরণ

6ES7972-0BB12-0XA0 এটি অতিরিক্ত পিজি সকেট সহ স্ক্রু-টার্মিনাল ৯০-ডিগ্রি প্রোফিবাস সংযোগ প্রদান করে।

কানেক্টরটি একটি অন্তর্নির্মিত সুইচযোগ্য রেজিস্টর নেটওয়ার্ক, কেবল স্ট্রেন রিলিফ এবং স্টেশন ইন্টারফেসে স্ক্রু দ্বারা ধরে রাখা ব্যবস্থা একত্রিত করে, যা একটি মেরামতযোগ্য আরএস ৪৮৫ কেবল সংযোগের জন্য উপযুক্ত।

অর্ডার করার ফোকাস: পিজি অ্যাক্সেস সহ স্ক্রু-টার্মিনাল ০বিবি১২ সংস্করণটি নির্বাচন করুন, সরাসরি শিল্ড যোগাযোগ বজায় রাখুন এবং সেগমেন্টে কানেক্টরের প্রকৃত অবস্থান অনুযায়ী টার্মিনেশন সেট করুন।

প্রধান কাজ

আগত এবং প্রস্থানকারী বাস কেবলগুলি সংযুক্ত করুন

দুটি প্রফিবাস কেবল সংযোগ অ-শেষ নোডে একটি পাস-থ্রু ওয়্যারিং পথ প্রদান করে।

প্রোগ্রামিং অ্যাক্সেস উপলব্ধ রাখুন

পিজি সকেটটি কোনও নো-পিজি কানেক্টর নির্বাচন না করেই স্থানীয় কমিশনিং অ্যাক্সেস সমর্থন করে।

ইনস্টল করা সংযোগটি ধরে রাখুন এবং শেষ করুন

স্ক্রু যুক্ত সংযোগটি কানেক্টরটি সুরক্ষিত করে এবং স্লাইড সুইচটি অন্তর্নির্মিত শেষ রেজিস্টর নেটওয়ার্কটি সক্রিয় করে।

অফিসিয়াল স্পেসিফিকেশন

প্রফিবাস স্থানান্তর-হার পরিসর	৯.৬ কিলোবিট/সেকেন্ড–১২ মেগাবিট/সেকেন্ড
বাস-কেবল সংযোগ সংখ্যা	2
স্টেশন বৈদ্যুতিক ইন্টারফেস	একটি নয়-পিন সাব-ডি কানেক্টর
বাস-কন্ডাক্টর শেষকরণ	স্ক্রু টার্মিনাল
পিজি সকেট	থামানো
কেবল আউটলেট কোণ	90°
টার্মিনেটিং রেজিস্টর	স্লাইড সুইচ দ্বারা নির্বাচিত একীভূত রেজিস্টর সংমিশ্রণ
শেষ পয়েন্ট বিচ্ছিন্নতা আচরণ	সমাপ্তি সক্রিয় করার সময় বহির্গামী বাস বিচ্ছিন্ন হয়
ডিভাইস ধরে রাখা	স্ক্রুযুক্ত যোগস্থল
আবাসিক উপাদান	প্লাস্টিক
উপকরণ বৈশিষ্ট্য	সিলিকন-মুক্ত
কেবল স্ট্রেন রিলিফ	একত্রিত
অপারেটিং পরিবেশ তাপমাত্রা	−২৫ থেকে +৬০ °সে
সুরক্ষা রেটিং	আইপি ২০
মাত্রা (প্রস্থ × উচ্চতা × গভীরতা)	১৫.৮ × ৬৪ × ৩৫.৬ মিমি
নেট কানেক্টরের ওজন	৪৫ গ্রাম

অফিসিয়াল সোর্স: সিমেন্স প্রফিবাস কানেক্টর সরঞ্জাম নির্দেশিকা · সিমেন্স প্রোফিবাস ইনস্টলেশন এবং সার্ভিস নির্দেশিকা

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

কোন ওয়্যারিং পদ্ধতি ৬ইএস৭৯৭২-০বিবি১২-০এক্সএ০ কে ফাস্টকানেক্ট প্লাগ থেকে আলাদা করে?

এই কানেক্টরটি ইনসুলেশন-ডিসপ্লেসমেন্ট কন্টাক্টের পরিবর্তে স্ক্রু টার্মিনাল ব্যবহার করে বাস কন্ডাক্টরগুলি ক্ল্যাম্প করে।

সেগমেন্ট শেষ পয়েন্টে ৬ইএস৭৯৭২-০বিবি১২-০এক্সএ০-এর টার্মিনেটিং-রেজিস্টর সুইচটি কীভাবে ব্যবহার করবেন?

প্রথম বা শেষ বাস নোডে সুইচটি ON-এ সেট করুন এবং সরবরাহকারী স্টেশনটি চালু রাখুন।

একটি লুপ-থ্রু ৬ইএস৭৯৭২-০বিবি১২-০এক্সএ০-কে অ-টার্মিনেটিং স্টেশন থেকে আনপ্লাগ করা যায় কি, যখন বাস অব্যাহতভাবে কাজ করছে?

হ্যাঁ, লুপ-থ্রু কেবলযুক্ত একটি কানেক্টর ডিভাইস ইন্টারফেস থেকে সরানো যায় বাস ডেটা এক্সচেঞ্জ বাধাগ্রস্ত না করে।

সক্রিয় এন্ড টার্মিনেশন সহ ৬ইএস৭৯৭২-০বিবি১২-০এক্সএ০-এর জন্য একই আনপ্লাগিং পদ্ধতি অনুমোদিত কি?

না, কেবলের শেষে সক্রিয় টার্মিনেশন সহ কানেক্টর আনপ্লাগ করলে বাস বাধাগ্রস্ত হয়।

আমি ৬ইএস৭৯৭২-০বিবি১২-০এক্সএ০-কে স্টেশন ইন্টারফেসে কীভাবে সুরক্ষিত করতে পারি?

যন্ত্রের ইন্টারফেসে কানেক্টরের স্ক্রু যোগস্থলটি টান দিন।

আমি কি ৬ES৭৯৭২-০BB১২-০XA০ ব্যবহার করতে পারি যখন কমিশনিংয়ের জন্য স্থানীয় PG সকেট প্রয়োজন?

হ্যাঁ, এই সংস্করণে প্রোগ্রামিং-ডিভাইস সকেট অন্তর্ভুক্ত রয়েছে।

কেবলের বেঁক হওয়ার আগে ৬ES৭৯৭২-০BB১২-০XA০-এর পিছনে কতটুকু কানেক্টর গভীরতা বরাদ্দ করা উচিত?

কানেক্টর বডির গভীরতা ৩৫.৬ মিমি।

সামঞ্জস্যতা ও অর্ডার নোট

৬ES৭৯৭২-০BB১২-০XA০ অর্ডার করার আগে: PG-সজ্জিত স্ক্রু-টার্মিনাল সংস্করণটি বজায় রাখুন, সঠিক কোণের কেবল ক্লিয়ারেন্স প্রদান করুন এবং বাস এন্ডপয়েন্টগুলিতে পাওয়ারযুক্ত টার্মিনেশন অক্ষুণ্ণ রাখুন।

৬ES৭৯৭২-০BB১২-০XA০-এর সামঞ্জস্যতা চেকলিস্ট

• নোড অবস্থানের জন্য আগত ও নির্গত কেবল বরাদ্দ ব্যবহার করুন।
• সাধারণ অভ্যন্তরীণ নোডগুলিতে টার্মিনেশন বন্ধ রাখুন।
• শিল্ড যোগাযোগ এবং কেবল স্ট্রেন রিলিফ বজায় রাখুন।
• সক্রিয় টার্মিনেটিং এন্ডপয়েন্ট কানেক্টরটি আনপ্লাগ করবেন না।
