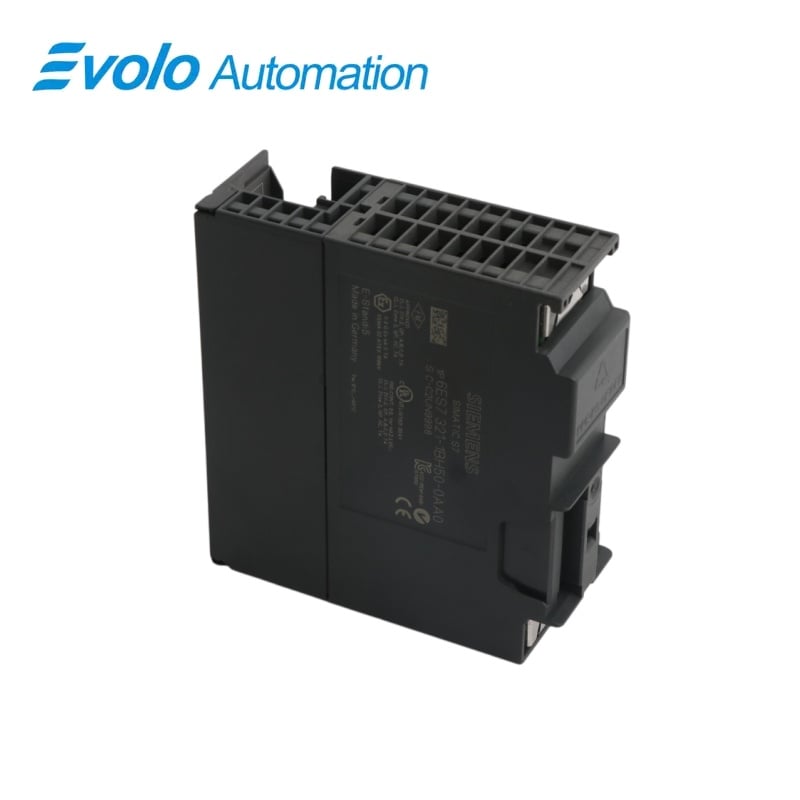

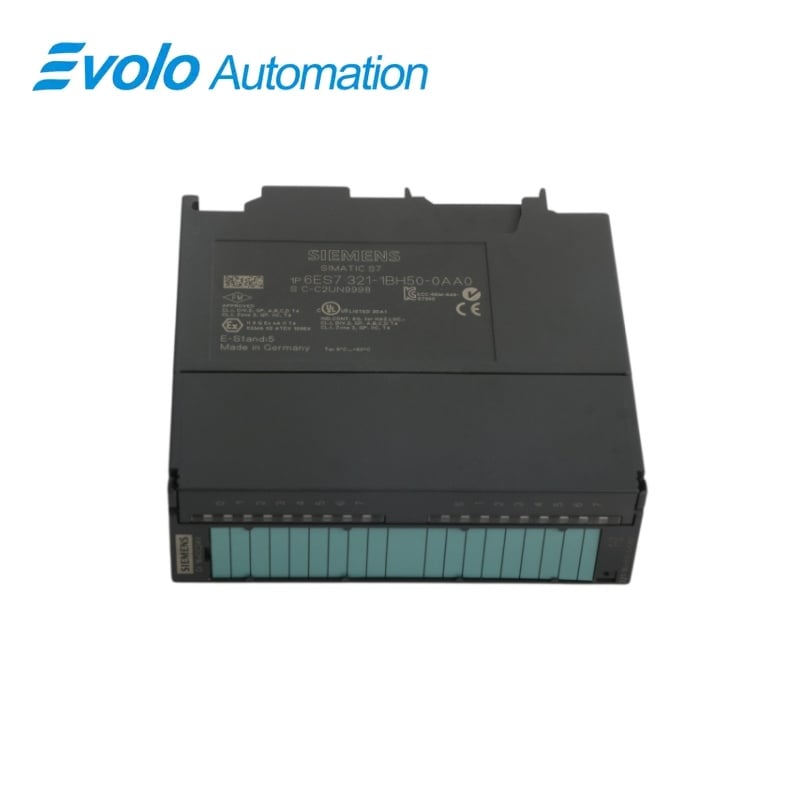

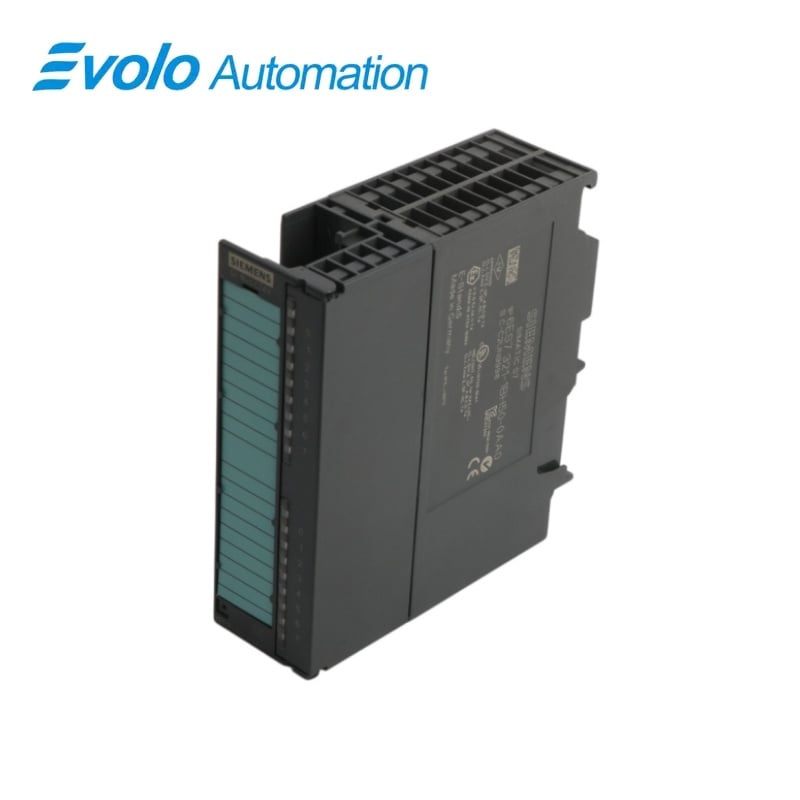

সিমেন্স ৬ইএস৭৩২১-১ভিএইচ৫০-০এএ০ সিম্যাটিক এস৭-৩০০ এসএম ৩২১ ১৬ডিআই ডিসি২৪ভি সোর্স ইনপুট মডিউল

সারসংক্ষেপ

Siemens SIMATIC S7-300

৬ইএস৭৩২১-১ভিএইচ৫০-০এএ০ সিম্যাটিক এস৭-৩০০ এসএম ৩২১ ১৬ডিআই ডিসি২৪ভি সোর্স ইনপুট মডিউল

একটি ১৬-চ্যানেল সোর্সিং-ইনপুট এসএম ৩২১ মডিউল যার একটি আইসোলেটেড ইনপুট গ্রুপ, একটি ২০-পিন ফ্রন্ট কানেকশন এবং ফিক্সড ইনপুট ফিল্টারিং রয়েছে।

এক নজরে

ব্র্যান্ড	Siemens
মডেল	6ES7321-1BH50-0AA0
পণ্যের ধরন	ডিজিটাল ইনপুট সিগন্যাল মডিউল
মূল ফাংশন	সোর্স-ইনপুট ফিল্ড সার্কিট পড়া
আবেদন	সিম্যাটিক এস৭-৩০০ সিগন্যাল-মডিউল র্যাক

উৎস-ইনপুট সার্কিট

ইনপুট থ্রেশহোল্ডগুলি L+ এর সাপেক্ষে রেফারেন্স করা হয়, যা মডিউলের উৎস-ইনপুট ওয়্যারিংয়ের সাথে মেল খায়।

ষোল-চ্যানেল গ্রুপ

সমস্ত ষোলটি ইনপুট চ্যানেল একটি আইসোলেটেড গ্রুপের অংশ।

কোনো ঘটনা-ইন্টারাপ্ট নেই

মডিউলটি ডায়াগনস্টিক বা হার্ডওয়্যার-ইন্টারাপ্ট ফাংশন ছাড়াই ইনপুট অবস্থা এবং সবুজ স্ট্যাটাস LED সরবরাহ করে।

পণ্যের বিবরণ

6ES7321-1BH50-0AA0 একটি S7-300 র‍্যাকে ১৬টি ২৪ V DC উৎস-ইনপুট সিগন্যাল গ্রহণ করে।

ইনপুটগুলি ষোলটির একটি গ্রুপে বৈদ্যুতিকভাবে আইসোলেটেড এবং ২০-পিন ফ্রন্ট কানেক্টরের মাধ্যমে সুইচ বা সামঞ্জস্যপূর্ণ দুই-, তিন- এবং চার-তার প্রক্সিমিটি সেন্সর গ্রহণ করে।

অর্ডার করার ফোকাস: মডিউলটি প্রতিস্থাপন করার সময় উৎস-ইনপুট সেন্সর সার্কিট এবং L+ রেফারেন্স অক্ষুণ্ণ রাখুন, বরং এটিকে একটি সাধারণ সিঙ্কিং-ইনপুট সংস্করণ হিসাবে ওয়্যার করবেন না।

প্রধান কাজ

উৎস-ইনপুট সেন্সরগুলি পড়ুন

চালু সীমা মান L+ এর তুলনায় −১৩ থেকে −৩০ ভোল্ট, যখন সিগন্যাল সার্কিটটি সোর্স-ইনপুট অপারেশনের জন্য তারযুক্ত।

সিগন্যাল পরিবর্তন ফিল্টার করুন

উভয় ইনপুট ট্রানজিশনে ১.২–৪.৮ মিলিসেকেন্ড স্থির বিলম্ব পরিসর ব্যবহার করা হয়।

ইনপুট অবস্থা স্থানীয়ভাবে পর্যবেক্ষণ করুন

প্রতিটি চ্যানেলের জন্য একটি সবুজ স্ট্যাটাস LED তার ইনপুট অবস্থা নির্দেশ করে।

অফিসিয়াল স্পেসিফিকেশন

ডিজিটাল ইনপুট সংখ্যা	16
নামিকাল ইনপুট ভোল্টেজ	২৪ ভোল্ট ডিসি
L+ এর তুলনায় চালু সীমা মান	−১৩ থেকে −৩০ ভোল্ট
L+ এর তুলনায় বন্ধ সীমা মান	−৫ থেকে +৩০ ভোল্ট
সাধারণ চালু-অবস্থার ইনপুট কারেন্ট	৭ মিলি অ্যাম্পিয়ার
ইনপুট বিলম্ব, উর্ধ্বগামী ও অবরোহী প্রান্ত	১.২–৪.৮ মিলিসেকেন্ড, সামঞ্জস্যযোগ্য নয়
ইনপুট বৈশিষ্ট্য	IEC 61131 টাইপ ১
দুই-তার সেন্সরের নিষ্ক্রিয়-বর্তমান সীমা	১.৫ মিএ
সর্বোচ্চ কেবল দৈর্ঘ্য	অপ্রতিরোধক হলে ৬০০ মিটার; প্রতিরোধক হলে ১,০০০ মিটার
একসাথে সক্রিয় ইনপুট	সর্বোচ্চ +৬০ °C অনুভূমিক বা +৪০ °C উল্লম্ব তাপমাত্রায় ১৬টি
ইসোলেশন গ্রুপিং	১৬টি চ্যানেলের একটি গ্রুপ, ব্যাকপ্লেন বাস থেকে বিচ্ছিন্ন
বিচ্ছিন্নতা পরীক্ষা ভোল্টেজ	৫০০ ভি ডিসি
সর্বোচ্চ ব্যাকপ্লেন-বাস কারেন্ট	10 mA
সাধারণ মডিউল পাওয়ার ক্ষতি	৩.৫ ওয়াট
সিগন্যাল ওয়্যারিং কানেক্টর	20-পিন ফ্রন্ট কানেক্টর
অবস্থা নির্দেশক	প্রতিটি চ্যানেলের জন্য সবুজ LED
মাত্রা (প্রস্থ × উচ্চতা × গভীরতা)	৪০ × ১২৫ × ১১৭ মিমি
আনুমানিক মডিউল ওজন	২০০ গ্রাম

অফিসিয়াল সোর্স: সিমেন্স S7-300 সিগন্যাল-মডিউল সরঞ্জাম নির্দেশিকা

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

৬ES7321-1BH50-0AA0-এ ইনপুট ভোল্টেজ মূল্যায়ন করার সময় আমার কোন রেফারেন্স বিভব ব্যবহার করা উচিত?

ইনপুট-ভোল্টেজ থ্রেশহোল্ডগুলি L+ এর সাপেক্ষে নির্দিষ্ট করা হয়েছে।

৬ES7321-1BH50-0AA0 কি একটি সিঙ্কিং-ইনপুট মডিউলের জন্য ডিজাইন করা সার্কিট পরিবর্তন না করে প্রতিস্থাপন করা যায়?

না, ফিল্ড সার্কিটটি অবশ্যই এই মডিউলের সোর্স-ইনপুট বিন্যাসের সাথে মেল খাওয়া উচিত।

৬ইএস৭৩২১-১ভিএইচ৫০-০এএ০-এর সোলার আম্বিয়েন্ট তাপমাত্রা ৬০ °সে-তে সমস্ত ষোলোটি ইনপুট সক্রিয় থাকতে পারে?

হ্যাঁ, ষোলোটি ইনপুটই অনুমোদিত, যদি হরাইজন্টাল ইনস্টলেশনে ৬০ °সে-এর মধ্যে তাপমাত্রায় সক্রিয় রাখা হয়।

ভার্টিক্যাল মাউন্টিং কি ৬ইএস৭৩২১-১ভিএইচ৫০-০এএ০-এর ষোলোটি সক্রিয় চ্যানেলের জন্য অপারেটিং তাপমাত্রা সীমা কমিয়ে দেয়?

হ্যাঁ, সেই বিন্যাসের জন্য সীমা হলো ৪০ °সে।

৬ইএস৭৩২১-১ভিএইচ৫০-০এএ০ কি কোনো চ্যানেলের অবস্থা পরিবর্তিত হলে একটি ইন্টারাপ্ট ব্লক কল করবে?

না, এই সিগন্যাল মডিউলে কোনো ইন্টারাপ্ট ফাংশন নেই।

৬ইএস৭৩২১-১ভিএইচ৫০-০এএ০-এর জন্য কোন ফ্রন্ট-কানেক্টর সাইজ প্রয়োজন?

ফিল্ড সিগন্যাল ট্রান্সমিটারগুলি ২০-পিন ফ্রন্ট কানেক্টরের মাধ্যমে সংযুক্ত হয়।

আমি কি হার্ডওয়্যার কনফিগারেশনে ৬ইএস৭৩২১-১ভিএইচ৫০-০এএ০-এর ইনপুট ডিলে টিউন করতে পারি?

না, ইনপুট বিলম্ব নির্দিষ্ট 1.24.8 মিমি পরিসীমা মধ্যে স্থায়ী হয়।

সামঞ্জস্যতা ও অর্ডার নোট

6ES7321-1BH50-0AA0 অর্ডার করার আগেঃ সোর্স-ইনপুট ওয়্যারিং এবং ২০ পিনের সামনের সংযোগকারীকে ধরে রাখুন এবং ইনস্টল করা প্রোগ্রামে মাউন্ট পজিশনের তাপমাত্রা সীমা এবং বিচ্ছিন্নতার নির্ণয়ের অনুপস্থিতি বিবেচনা করুন।

6ES7321-1BH50-0AA0 এর জন্য সামঞ্জস্যতা চেকলিস্ট

• রেফারেন্স ইনপুট ভোল্টেজ L+
• ১৬টি চ্যানেলকে তাদের নির্দিষ্ট সম্ভাব্য গ্রুপে রাখুন।
• +৪০ ডিগ্রি সেলসিয়াসে উল্লম্বভাবে মাউন্ট করার সীমা মেনে চলুন।
• সমর্থিত নয় এমন ইনপুট বিচ্ছিন্নতা কনফিগার করবেন না।
