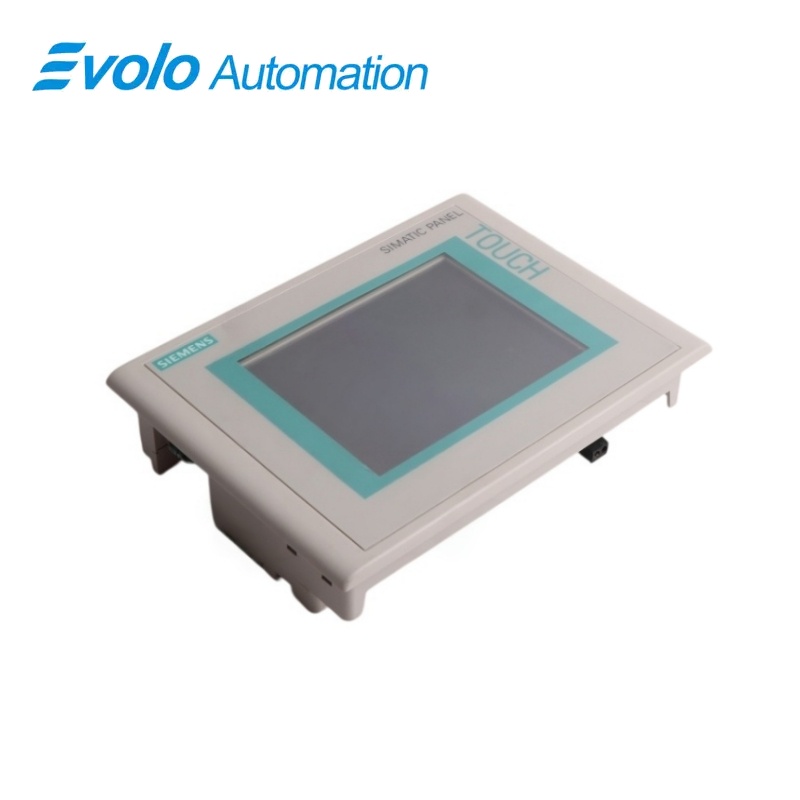

সিমেন্স সিম্যাটিক এইচএমআই টিপি১৭৭বি ৬-ইঞ্চি পিএন/ডিপি রঙিন টাচ প্যানেল ৬এভি৬৬৪২-০বিএ০১-১এএক্স১
প্রস্তুতকারক: সিমেন্স
অবস্থা: ব্র্যান্ড নিউ
লিড টাইম: স্টকে উপলব্ধ
উৎপত্তি স্থান: জার্মানি
ওয়ারান্টি: ১২ মাস
ইমেইল: [email protected]
whatsApp: +86-18150117685
- সংক্ষিপ্ত বিবরণ
- পণ্যের বিবরণ
- প্রধান কাজ
- অফিসিয়াল স্পেসিফিকেশন
- প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
- সামঞ্জস্যতা ও অর্ডার নোট
- হট সেলিং মডেল
- সুপারিশকৃত পণ্য
সংক্ষিপ্ত বিবরণ
SIEMENS · SIMATIC HMI
৬এভি৬৬৪২-০বিএ০১-১এক্স১ সিম্যাটিক এইচএমআই টিপি১৭৭বি ৬-ইঞ্চি পিএন/ডিপি রঙিন টাচ প্যানেল
টিপি১৭৭বি হলো একটি ৬-ইঞ্চি রঙিন টাচ প্যানেল, যাতে এসটিএন ২৫৬-রঙের ডিসপ্লে, ইথারনেট, এমপিআই/প্রোফিবাস ডিপি, সিরিয়াল, ইউএসবি, প্রিন্টার এবং এমএমসি ইন্টারফেস রয়েছে।
এক নজরে
| ব্র্যান্ড | Siemens |
|---|---|
| মডেল | 6AV6642-0BA01-1AX1 |
| পণ্যের ধরন | ৬-ইঞ্চি রঙিন টাচ অপারেটর প্যানেল |
| মূল ফাংশন | ইথারনেট, এমপিআই এবং প্রোফিবাস ডিপি-এর মাধ্যমে স্থানীয় মেশিন ভিজুয়ালাইজেশন প্রদান করে |
| অ্যাপ্লিকেশন বা সামঞ্জস্যপূর্ণ সিরিজ | উইনসিসি ফ্লেক্সিবল ২০০৫ দিয়ে প্রকৌশলীকৃত সিম্যাটিক এইচএমআই ইনস্টলেশন |
সঠিক চিহ্নিতকরণ
৬এভি৬৬৪২-০বিএ০১-১এক্স১-এর প্রতিটি অক্ষর মিলিয়ে সম্পূর্ণ সিম্যাটিক এইচএমআই টিপি১৭৭বি ৬-ইঞ্চি পিএন/ডিপি রঙিন টাচ প্যানেল নামটি নিশ্চিত করুন।

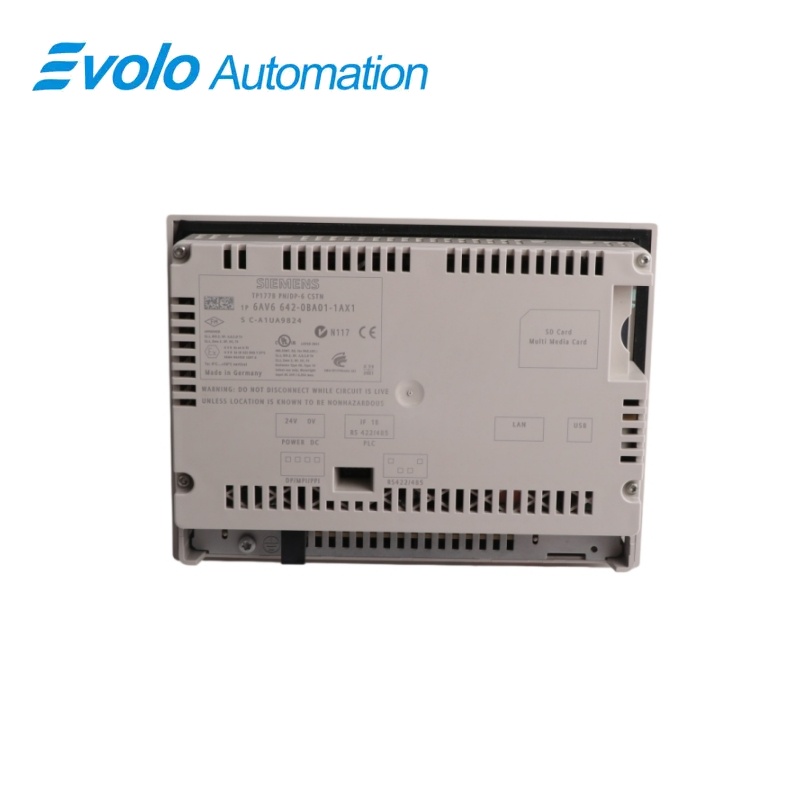

ইন্টারফেস বিন্যাস
প্রতিস্থাপন তার করার আগে ইনস্টল করা সরবরাহ, পোর্ট, ফিল্ড সংযোগ এবং প্রয়োজনীয় অ্যাক্সেসরিজ নিশ্চিত করুন।
কনফিগারেশন পরীক্ষা
ইনস্টল করা সিস্টেম দ্বারা ব্যবহৃত অনুমোদিত ইঞ্জিনিয়ারিং প্রকল্প, নেটওয়ার্ক প্যারামিটার এবং অ্যাপ্লিকেশন ডেটা সংরক্ষণ করুন।
পণ্যের বিবরণ
টিপি১৭৭বি হলো একটি ৬-ইঞ্চি রঙিন টাচ প্যানেল, যাতে এসটিএন ২৫৬-রঙের ডিসপ্লে, ইথারনেট, এমপিআই/প্রোফিবাস ডিপি, সিরিয়াল, ইউএসবি, প্রিন্টার এবং এমএমসি ইন্টারফেস রয়েছে।
৬-ইঞ্চি এসটিএন ডিসপ্লেটি ২৫৬-রঙের ভিজুয়ালাইজেশন এবং মেশিন অপারেশনের জন্য সরাসরি টাচ ইনপুট প্রদান করে। ইথারনেট ১০/১০০, এমপিআই, প্রোফিবাস ডিপি, আরএস৪৮৫ এবং আরএস৪২২ ইন্টারফেসগুলি প্রতিষ্ঠিত সিম্যাটিক সংযোগগুলিকে সমর্থন করে। ইউএসবি, প্রিন্টার ইন্টারফেস এবং এমএমসি স্লট প্রকল্প স্থানান্তর, সার্ভিস এবং সামঞ্জস্যপূর্ণ অপসারণযোগ্য মিডিয়াকে সমর্থন করে।
প্রধান কাজ
রঙিন টাচ অপারেশন
ছয় ইঞ্চির STN ডিসপ্লেটি মেশিন অপারেশনের জন্য ২৫৬-রঙের ভিজুয়ালাইজেশন এবং সরাসরি টাচ ইনপুট প্রদান করে।
বহুসংখ্যক স্বয়ংক্রিয়করণ নেটওয়ার্ক
ইথারনেট ১০/১০০, MPI, PROFIBUS DP, RS৪৮৫ এবং RS৪২২ ইন্টারফেসগুলি প্রতিষ্ঠিত SIMATIC সংযোগগুলিকে সমর্থন করে।
সেবা এবং স্টোরেজ ইন্টারফেস
USB, প্রিন্টার ইন্টারফেস এবং MMC স্লট প্রকল্প স্থানান্তর, সেবা এবং সামঞ্জস্যপূর্ণ অপসারণযোগ্য মিডিয়াকে সমর্থন করে।
অফিসিয়াল স্পেসিফিকেশন
| ডিসপ্লে কর্ণ | ৬ ইঞ্চি |
|---|---|
| প্রদর্শন প্রযুক্তি | স্টন |
| ডিসপ্লে রঙ | 256 |
| স্পর্শ অপারেশন | সমর্থিত |
| ইথারনেট ইন্টারফেস | 1 |
| ইথারনেট ডেটা রেট | ১০/১০০ মেগাবিট/সেকেন্ড |
| MPI প্রোটোকল | সমর্থিত |
| প্রোফিবাস ডিপি প্রোটোকল | সমর্থিত |
| সিরিয়াল ইন্টারফেস | RS৪৮৫ এবং RS৪২২ |
| USB ইন্টারফেস | উপলব্ধ |
| প্রিন্টার ইন্টারফেস | উপলব্ধ |
| মেমোরি কার্ড স্লট | MMC |
| ইঞ্জিনিয়ারিং সফটওয়্যার | WinCC flexible ২০০৫ |
| আসন্ন নেট ওজন | ১.০৩৭ কেজি |
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
৬এভি৬৬৪২-০বিএ০১-১এক্স১ কোন স্বয়ংক্রিয়করণ নেটওয়ার্কে যুক্ত হতে পারে?
এটি সামগোতে সামঞ্জস্যপূর্ণ প্রকল্পে ইথারনেট, এমপিআই এবং প্রোফিবাস ডিপি যোগাযোগ সমর্থন করে।
৬এভি৬৬৪২-০বিএ০১-১এক্স১ থেকে কোন দৃশ্যমান ফরম্যাট প্রত্যাশিত?
প্যানেলটিতে ছয় ইঞ্চির এসটিএন টাচ ডিসপ্লে রয়েছে যাতে ২৫৬টি রং ব্যবহার করা যায়।
৬এভি৬৬৪২-০বিএ০১-১এক্স১-এ কোন ক্রমিক পোর্ট উপলব্ধ?
আরএস৪৮৫ এবং আরএস৪২২ ইন্টারফেসের পাশাপাশি ইউএসবি অন্তর্ভুক্ত।
৬এভি৬৬৪২-০বিএ০১-১এক্স১ অপসারণযোগ্য মেমোরি ব্যবহার করতে পারে?
হ্যাঁ; সামঞ্জস্যপূর্ণ মেমোরি মিডিয়ার জন্য এমএমসি স্লট প্রদান করা হয়েছে।
৬এভি৬৬৪২-০বিএ০১-১এক্স১-এর সাথে কোন ইঞ্জিনিয়ারিং সফটওয়্যার যুক্ত?
উল্লিখিত কনফিগারেশনটি উইনসিসি ফ্লেক্সিবল ২০০৫ দিয়ে প্রকৌশলীকৃত।
৬এভি৬৬৪২-০বিএ০১-১এক্স১ নেটওয়ার্ক প্রিন্টারের সঙ্গে সংযোগ স্থাপন করতে পারে?
একটি প্রিন্টার ইন্টারফেস উপলব্ধ, কিন্তু প্রিন্টার ও প্রকল্প সেটিংস সমর্থিত এইচএমআই কনফিগারেশনের সঙ্গে মিলে যেতে হবে।
৬এভি৬৬৪২-০বিএ০১-১এক্স১ প্রতিস্থাপনের আগে কী অনুলিপি করা উচিত?
এইচএমআই প্রকল্প, রেসিপি, সতর্কতা, নেটওয়ার্ক ঠিকানা, নিয়ন্ত্রক লিঙ্ক এবং যেকোনো এমএমসি ডেটা সংরক্ষণ করুন।
সামঞ্জস্যতা ও অর্ডার নোট
সামঞ্জস্যতা চেকলিস্ট
- টিপি১৭৭বি ৬-ইঞ্চি পিএন/ডিপি হার্ডওয়্যারের জন্য কম্পাইল করা এইচএমআই প্রকল্প ব্যবহার করুন।
- চালু করার আগে নির্বাচিত ইথারনেট, এমপিআই বা প্রোফিবাস ডিপি সংযোগ এবং এর ঠিকানা নিশ্চিত করুন।
- প্যানেল প্রতিস্থাপনের আগে রেসিপি, সতর্কতা, পাসওয়ার্ড এবং সরানো যায় এমন মিডিয়ার বিষয়বস্তু ব্যাক আপ করুন।
