SAFT 123 PAC SAFT123PAC পালস এমপ্লিফায়ার বোর্ড

সারসংক্ষেপ

উৎপত্তি স্থান:	সুইডেন
ব্র্যান্ড নাম:	এবিবি
মডেল নম্বর:	SAFT 123 PAC SAFT123PAC
প্যাকেজিংয়ের বিবরণ:	মূল, নতুন, কারখানা সিলযুক্ত
বিতরণের সময়:	৫-৭ দিন
পেমেন্ট শর্তাবলী:	T⁄T
সরবরাহ ক্ষমতা:	স্টকে

বিবরণ

বিবরণ

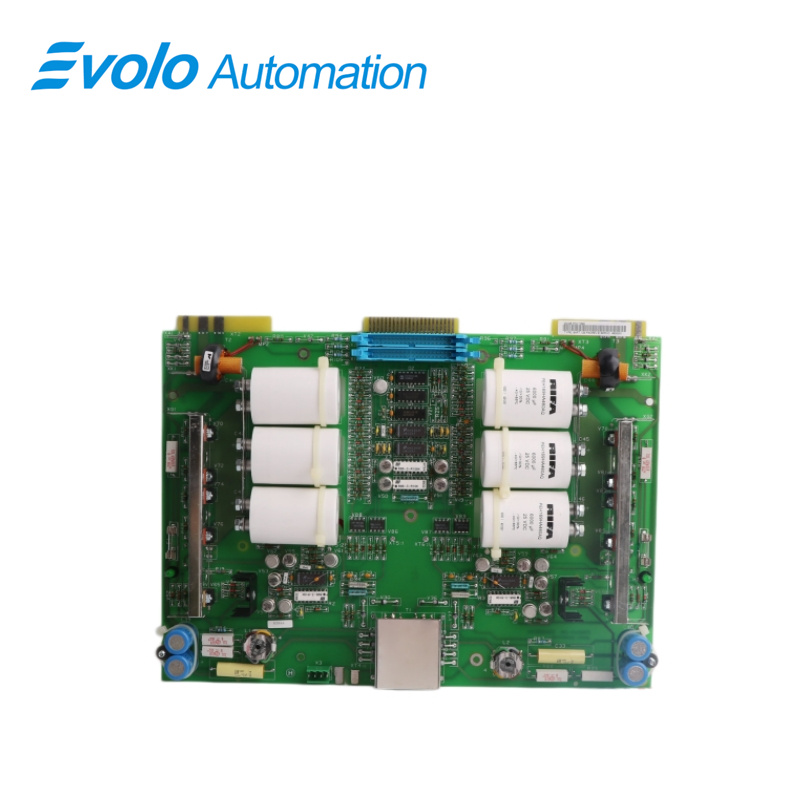

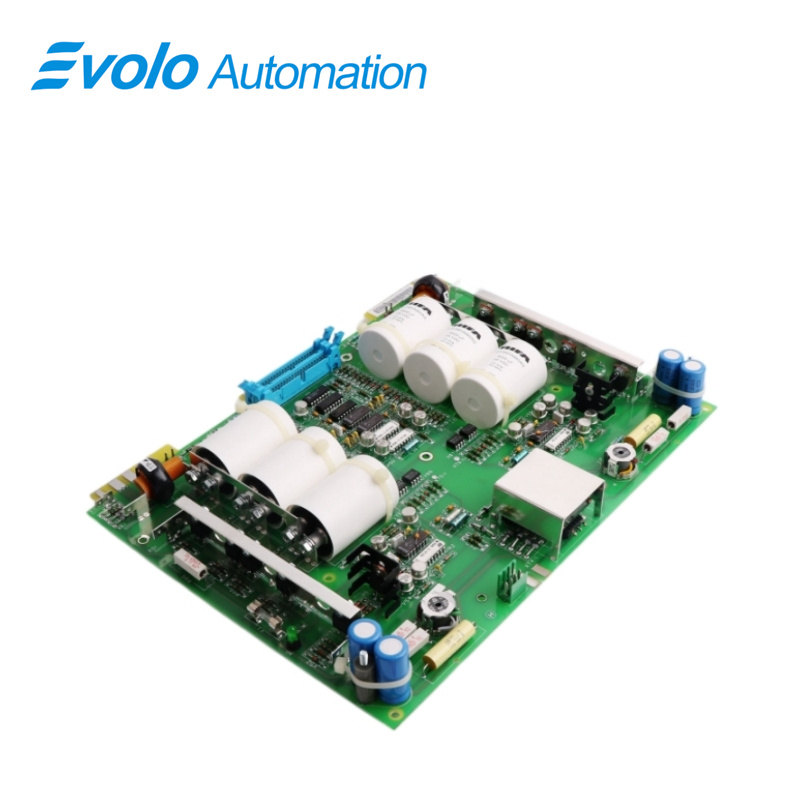

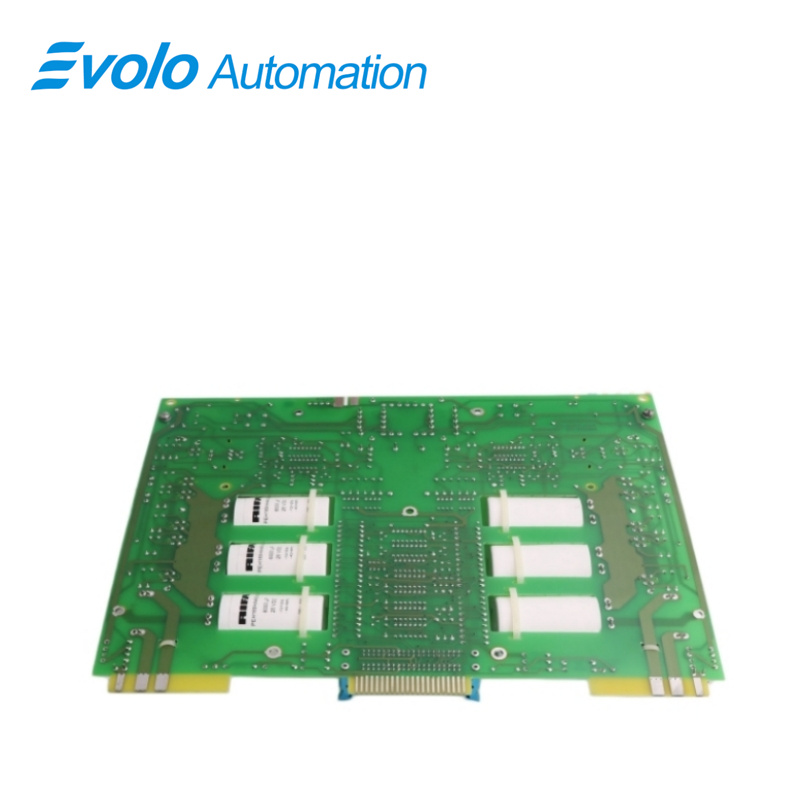

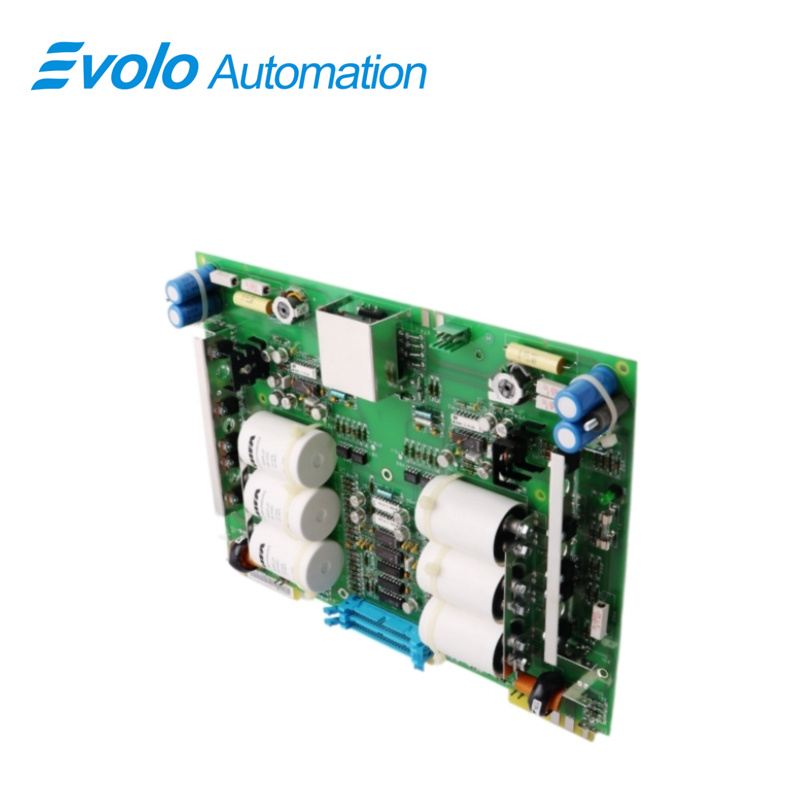

ABB SAFT 123 PAC SAFT123PAC এটি একটি উচ্চ-কার্যক্ষমতাসম্পন্ন পালস এমপ্লিফায়ার বোর্ড। এটি নিয়ন্ত্রকগুলি (যেমন AC800PEC) থেকে দুর্বল নিয়ন্ত্রণ সংকেত গ্রহণ করে এবং সেগুলিকে যথেষ্ট চালন ক্ষমতা সম্পন্ন পালসে পরিণত করে, যাতে উচ্চ-ভোল্টেজ SCR বা থাইরিস্টরগুলির চালু/বন্ধ অবস্থা নির্ভুলভাবে নিয়ন্ত্রণ করা যায়।

প্রয়োগ

ইলেকট্রোলাইটিক অ্যালুমিনিয়াম কারখানা: অতি-উচ্চ বর্তমানের স্থিতিশীল আউটপুট নিশ্চিত করতে রেক্টিফায়ার স্টেশন নিয়ন্ত্রণ ব্যবস্থায় ব্যবহৃত হয়।

বিদ্যুৎ কেন্দ্র: সিঙ্ক্রোনাস জেনারেটরগুলির স্ট্যাটিক এক্সাইটেশন ব্যবস্থায় একীভূত করা হয় যাতে এক্সাইটেশন কারেন্ট নিয়ন্ত্রণ করা যায়।

ইস্পাত কারখানা: বৃহৎ ডিসি মোটর ড্রাইভার বা মধ্য-ফ্রিক uency ইন্ডাকশন ফার্নেসের কনভার্টার নিয়ন্ত্রণের জন্য ব্যবহৃত হয়।

রাসায়নিক কারখানা: ইলেকট্রোকেমিক্যাল প্রক্রিয়ার জন্য উচ্চ-ক্ষমতার রেক্টিফায়ার সরঞ্জাম চালানোর জন্য।

কাগজ কল: বড় সিঙ্ক্রোনাস মোটরগুলির স্টার্ট করা এবং তাদের গতি সঠিকভাবে নিয়ন্ত্রণ করার জন্য ব্যবহৃত হয়।

ট্রাবλশুটিং

ট্রিগার লস/মোটর জিটার: কোনও নিয়ন্ত্রণ পালস অনুপস্থিত আছে কিনা তা নিশ্চিত করতে ওনবোর্ড LED গুলি পরীক্ষা করুন। যদি সিগন্যাল ইনপুট স্বাভাবিক হয় কিন্তু কোনও আউটপুট না থাকে, তবে এমপ্লিফায়ার সার্কিটের উপাদানগুলি পরীক্ষা করুন।

পালস ওয়েভফর্ম বিকৃতি: এটি প্রায়শই আউটপুট পালস ট্রান্সফর্মার বা ফিল্টার ক্যাপাসিটরগুলির বয়স বৃদ্ধির কারণে ঘটে। আউটপুট ওয়েভফর্ম পরীক্ষা করতে অসিলোস্কোপ ব্যবহার করুন।

চ্যানেল-মধ্যস্থ হস্তক্ষেপ: বাহ্যিক কেবলের শিল্ডিং স্তরটি ইলেকট্রোম্যাগনেটিক ইন্টারফেরেন্স (EMI) এর কারণে ভুল ট্রিগারিং রোধ করার জন্য সঠিকভাবে গ্রাউন্ড করা আছে কিনা তা পরীক্ষা করুন।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন: এটি কি? SAFT 123 PAC SAFT123PAC ?
A: এটি একটি পালস এমপ্লিফায়ার বোর্ড।

প্রশ্ন: কি SAFT 123 PAC SAFT123PAC একটি পৃথক বিদ্যুৎ সরবরাহ প্রয়োজন?
A: এটি সাধারণত মাদারবোর্ড ট্রের ব্যাকপ্লেন থেকে স্বয়ংক্রিয়ভাবে বিদ্যুৎ গ্রহণ করে, যার জন্য কোনও বাহ্যিক বিদ্যুৎ কেবল প্রয়োজন হয় না।

প্রশ্ন: জাম্পারগুলির উদ্দেশ্য কী? SAFT 123 PAC SAFT123PAC ?
উত্তর: জাম্পারগুলি সাধারণত বিভিন্ন পালস লজিক বা চ্যানেল সক্রিয়করণ কনফিগার করতে ব্যবহৃত হয়। প্রতিস্থাপনের সময় নতুন বোর্ডে জাম্পারের অবস্থানগুলি পুরনো বোর্ডের সাথে সঠিকভাবে মিলে যাওয়া নিশ্চিত করুন।

প্রশ্ন: "এর" প্রধান বৈদ্যুতিক বহন ক্ষমতা কী কী? SAFT 123 PAC SAFT123PAC ?
উত্তর: উচ্চ-বিশিষ্টিগুণের সমর্থন। এটি ২৫০ ভোল্ট রেটেড ভোল্টেজ এবং ৬.৩ অ্যাম্পিয়ার রেটেড কারেন্ট হ্যান্ডলিং ক্ষমতা বিশিষ্ট, যা উচ্চ-ক্ষমতা সম্পন্ন থাইরিস্টর এবং শিল্প-মানের রেক্টিফায়ারগুলিকে চালিত করতে সক্ষম।

প্রশ্ন: এই "পালস এমপ্লিফায়ার বোর্ড"-এর মূল কাজ কী? SAFT 123 PAC SAFT123PAC ?
উত্তর: সিগন্যাল ড্রাইভিং এবং বিচ্ছিন্নতা। এটি দুর্বল নিয়ন্ত্রক সিগন্যালগুলিকে শক্তিশালী পালসে রূপান্তরিত করে যা শক্তি-যুক্ত ডিভাইসগুলিকে চালিত করে, একইসাথে নিয়ন্ত্রণ স্তর এবং উচ্চ-ভোল্টেজ স্তরের মধ্যে বৈদ্যুতিক বিচ্ছিন্নতা প্রদান করে।
