IMFEC12 অ্যানালগ ইনপুট মডিউল

সারসংক্ষেপ

উৎপত্তি স্থান:	সুইডেন
ব্র্যান্ড নাম:	এবিবি
মডেল নম্বর:	IMFEC12
প্যাকেজিংয়ের বিবরণ:	মূল, নতুন, কারখানা সিলযুক্ত
বিতরণের সময়:	৫-৭ দিন
পেমেন্ট শর্তাবলী:	T⁄T
সরবরাহ ক্ষমতা:	স্টকে

বিবরণ

বিবরণ

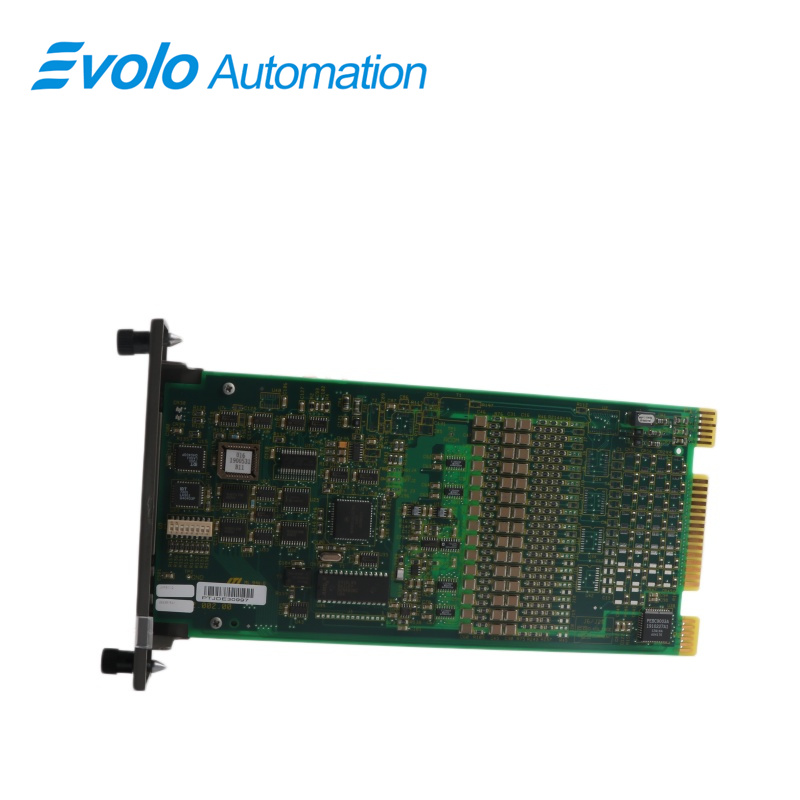

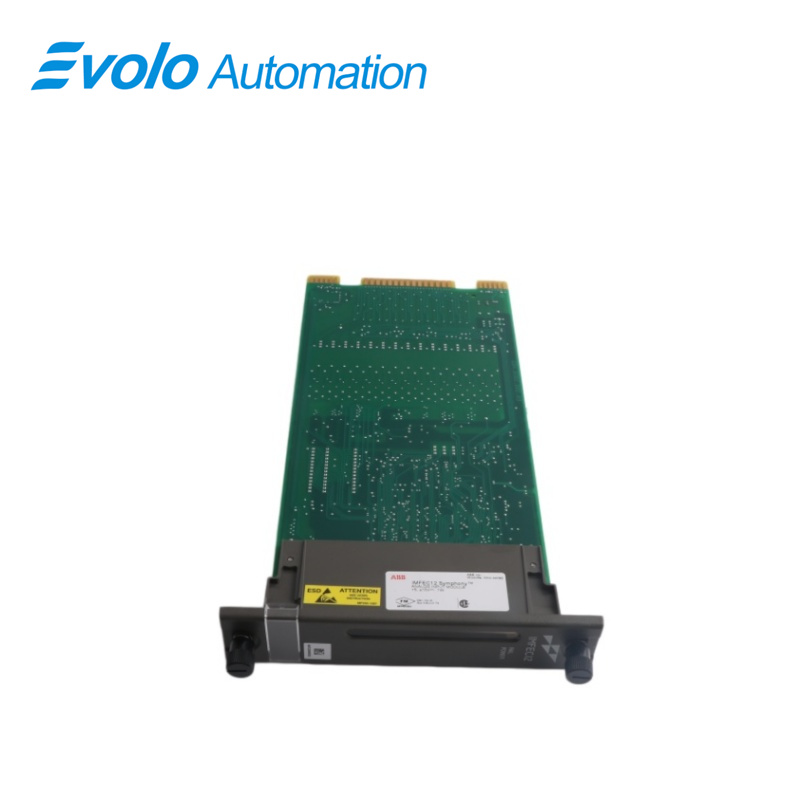

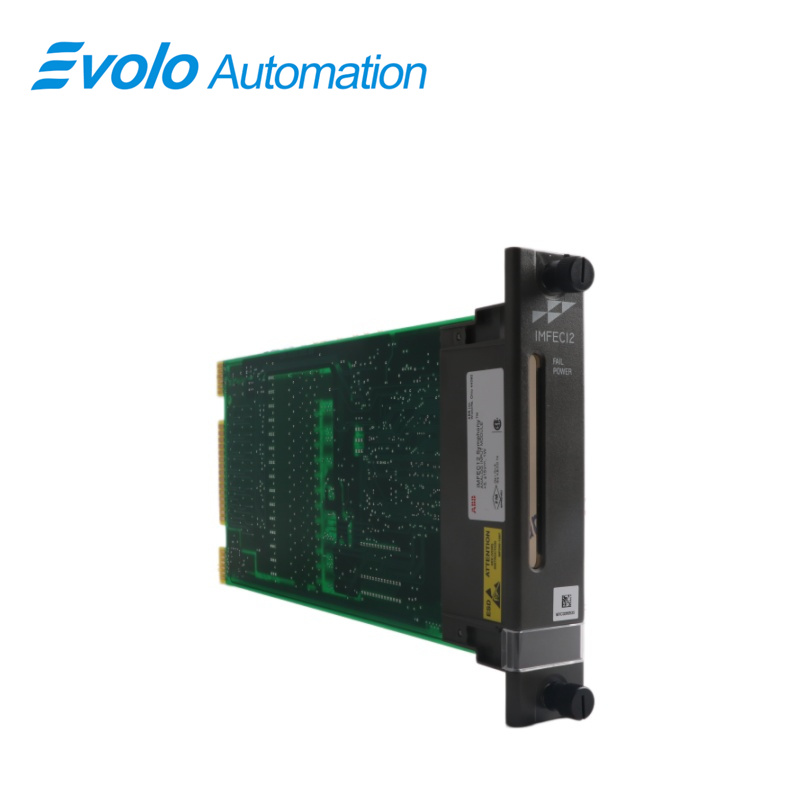

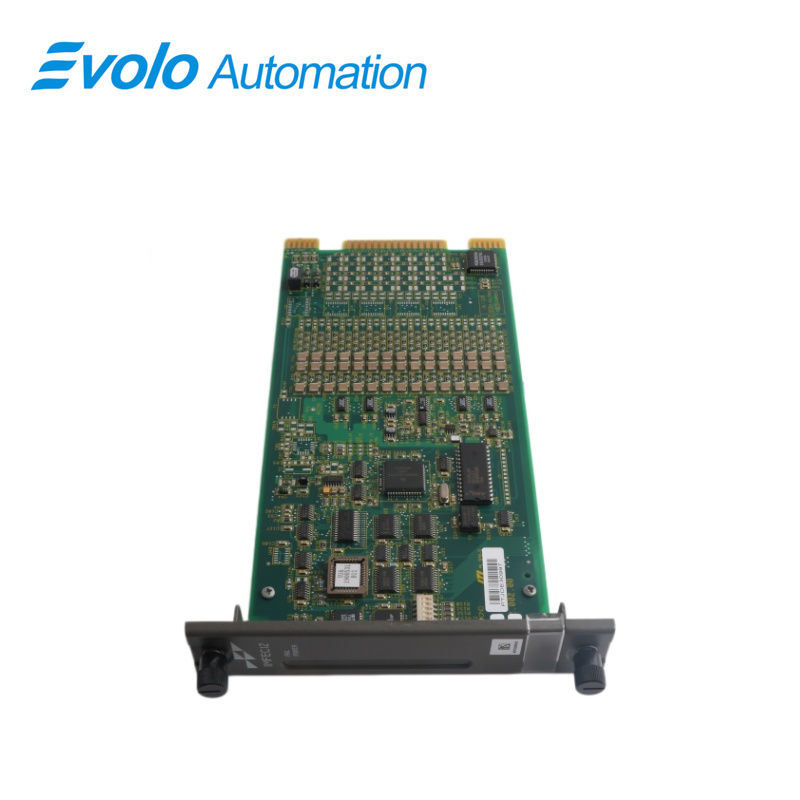

IMFEC12 FEC মডিউল একটি বুদ্ধিমান মডিউল, যাতে অন-বোর্ড মাইক্রোপ্রসেসর, মেমরি, অ্যানালগ-টু-ডিজিটাল কনভার্টার এবং যোগাযোগ সার্কিট রয়েছে। এই মডিউলটি একটি একক প্রিন্টেড সার্কিট বোর্ড, যা একটি মডিউল মাউন্টিং ইউনিট (MMU)-এর একটি স্লট দখল করে। মডিউলের ফেসপ্লেটে দুটি ক্যাপ্টিভ ল্যাচ থাকে যা মডিউলটিকে মডিউল মাউন্টিং ইউনিটের সঙ্গে সুরক্ষিতভাবে সংযুক্ত করে। মডিউলটিতে বহিরাগত সংকেত (ট্রান্সমিটার ইনপুট এবং যোগাযোগ), সিস্টেম যোগাযোগ (I/O এক্সপ্যান্ডার বাস) এবং পাওয়ারের জন্য তিনটি কার্ড এজ কানেক্টর রয়েছে। মডিউলটি একটি টার্মিনেশন ইউনিট (TU) বা টার্মিনেশন মডিউল (TM)-এর সঙ্গে কেবল সংযোগের মাধ্যমে ইনপুট গ্রহণ করে। ফিল্ড ডিভাইসগুলি থেকে আসা তারগুলি টার্মিনেশন ইউনিট বা টার্মিনেশন মডিউলের টার্মিনাল ব্লকগুলিতে সংযুক্ত হয়। IMFEC12 সার্কিট বোর্ডে ১৮টি জাম্পার রয়েছে; তিনটি জাম্পার (J2, J3 এবং J4) অপারেশন মোড এবং যোগাযোগ নির্বাচনের জন্য ব্যবহৃত হয় এবং ১৫টি জাম্পার (J6 থেকে J20) ভোল্টেজ/কারেন্ট ইনপুট নির্বাচনের জন্য ব্যবহৃত হয়। একটি DIP সুইচ সেটিং (S1) মডিউলটির I/O এক্সপ্যান্ডার বাস ঠিকানা ধরে রাখে। IMFEC12 সার্কিট বোর্ডে শুধুমাত্র একটি কার্যকরী সেটিং—DIP সুইচ S1—ব্যবহৃত হয়, যা মডিউলটির I/O এক্সপ্যান্ডার বাস ঠিকানা ধরে রাখে। জাম্পার J2 থেকে J4 এবং J6 থেকে J20 ব্যবহৃত হয় না।

প্রয়োগ

বৃহৎ বিদ্যুৎ উৎপাদন কেন্দ্র: বয়লার, টারবাইন এবং জেনারেটর সেটগুলির গুরুত্বপূর্ণ অ্যানালগ প্যারামিটার (যেমন চাপ, প্রবাহ হার এবং তাপমাত্রা) পর্যবেক্ষণ করতে ব্যবহৃত হয়।

স্মার্ট ট্রান্সমিটারের সাথে একীভূত করা হয়েছে যাতে দূরবর্তী ক্যালিব্রেশন এবং সরঞ্জাম নির্ণয় সম্ভব হয়, ফলে হাতে-কলমে সাইটে রক্ষণাবেক্ষণের প্রয়োজনীয়তা কমে যায়।

তেল ও গ্যাস প্রক্রিয়াকরণ কেন্দ্র: রিফাইনারি এবং গ্যাস প্রক্রিয়াকরণ স্টেশনগুলিতে ৪-২০ মিএ সংকেত সঠিকভাবে গ্রহণ করতে ব্যবহৃত হয়।

জ্বলনশীল ও বিস্ফোরক পরিবেশে, এর অত্যন্ত নির্ভরযোগ্য আইসোলেশন ডিজাইন ট্যাঙ্কের স্তর এবং পাইপলাইনের চাপ পর্যবেক্ষণ করে।

রাসায়নিক ও পেট্রোরাসায়নিক সুবিধা: রিয়াক্টর নিয়ন্ত্রণ এবং আস্তিল কলাম পর্যবেক্ষণে এটি ভূমিকা পালন করে, যার ফলে জটিল রাসায়নিক বিক্রিয়া প্রক্রিয়াগুলির সঠিক নিয়ন্ত্রণ নিশ্চিত হয়।

জল ও বর্জ্যজল পরিশোধন কেন্দ্র: পাম্প হাউস, ফিল্টার এবং ডোজিং সিস্টেমগুলির কার্যকারিতা পর্যবেক্ষণ করে।

পাল্প, কাগজ ও খনি কেন্দ্র: চলমান উৎপাদন লাইনে সেন্সর ডেটা একীভূতকরণের জন্য ব্যবহৃত হয়, যাতে উপাদান পরিচালনা ও প্রক্রিয়াকরণের অবিচ্ছিন্নতা নিশ্চিত হয়।

বৈশিষ্ট্যসমূহ

FEC মডিউলের ডিজাইন, অন্যান্য সমস্ত INFI 90 OPEN মডিউলের মতোই, প্রক্রিয়া ব্যবস্থাপনা সিস্টেম তৈরি করতে নমনীয়তা প্রদান করে। এই মডিউলটি বেইলি-ফিশার ও পোর্টার FSK ডিজিটাল স্মার্ট ট্রান্সমিটার এবং অন্যান্য স্মার্ট ডিভাইস, কনভেনশনাল ট্রান্সমিটার এবং স্ট্যান্ডার্ড ভোল্টেজ বা কারেন্ট ইনপুটগুলিকে সমর্থন করে।

FSK ডিজিটাল ক্ষমতা (IMFEC11) রূপান্তর ত্রুটিগুলি দূর করে এবং প্রক্রিয়া নিয়ন্ত্রণের নির্ভুলতা বৃদ্ধি করে। বাস্তব সময়ের প্রক্রিয়া অবস্থার প্রতি সর্বদা অ্যাক্সেস সম্ভব। ফিল্ড বাস মোডে, FEC মডিউল এবং ফিল্ড ডিভাইসগুলির মধ্যে সমস্ত তথ্য (প্রক্রিয়া ভেরিয়েবলসহ) ডিজিটালভাবে স্থানান্তরিত হয়।

FEC মডিউলটি প্রক্রিয়া ডেটা, নিয়ন্ত্রণ কমান্ড এবং ট্রান্সমিটার কনফিগারেশন ডেটা মেমরিতে সংরক্ষণ করে। যদি কোনও যোগাযোগ ব্যাহত হয়, তবে ট্রান্সমিটারের সাথে যোগাযোগ পুনরুদ্ধার করার জন্য এটি কাজ করে। ব্যর্থ ট্রান্সমিটারের সাথে যোগাযোগ পুনরুদ্ধার করার পর, FEC মডিউলটি নিয়ন্ত্রণ মডিউল (MFP/MFC) যাতে প্রক্রিয়া নিয়ন্ত্রণ আপডেট করা শুরু করতে পারে, তার আগে ট্রান্সমিটারের কনফিগারেশন পরীক্ষা করে।

হার্ডওয়্যার অ্যাপ্লিকেশন

IMFEC12 FEC মডিউলটি ফিল্ড ডিভাইসগুলি থেকে এনালগ এবং ডিজিটাল সিগন্যালগুলিকে MFP বা MFC মডিউলের সাথে ইন্টারফেস করে। IMFEC11 মডিউলটি বেইলি-ফিশার ও পোর্টার FSK স্মার্ট ট্রান্সমিটার এবং অন্যান্য স্মার্ট ডিভাইসগুলির সাথে ইন্টারফেস করতে পারে। IMFEC12 কনভেনশনাল ট্রান্সমিটার (BC, EQ এবং PT) এবং স্ট্যান্ডার্ড এনালগ ইনপুটগুলির সাথে ব্যবহারের জন্য উপযুক্ত।

IMFEC12 মডিউলটি দুটি মোডের মধ্যে একটি অনুযায়ী কাজ করতে পারে: FSK ফিল্ড বাস মোড অথবা FSK অ্যানালগ পয়েন্ট-টু-পয়েন্ট মোড। FSK ফিল্ড বাস মোডে, একটি দুই-তার ইনপুট (বাস) সর্বোচ্চ ১৫টি FSK স্মার্ট ট্রান্সমিটারের সাথে সংযুক্ত থাকে। সমস্ত ইনপুট (প্রক্রিয়া ডেটা এবং মডিউল থেকে ট্রান্সমিটারে যোগাযোগ) ফ্রিক uency শিফট কীড ফরম্যাটে থাকে এবং ফিল্ড বাসটি ভাগ করে নেয়। ফিল্ড বাস যোগাযোগের নির্দিষ্ট সীমাবদ্ধতা সম্পর্কে জানার জন্য NTFB01 ফিল্ড বাস টার্মিনেশন ইউনিট নির্দেশিকা দেখুন। এই মোড ব্যবহার করার সময় সমস্ত ফিল্ড ডিভাইস অবশ্যই বেইলি-ফিশার ও পোর্টার হতে হবে। FSK অ্যানালগ পয়েন্ট-টু-পয়েন্ট মোডে, IMFEC12 মডিউলটি FSK স্মার্ট ডিভাইস থেকে সর্বোচ্চ ১৫টি আলাদা অ্যানালগ প্রক্রিয়া ইনপুটের সাথে সংযোগ স্থাপন করতে পারে এবং সেই ডিভাইসগুলির সাথে (ডিজিটালভাবে) যোগাযোগ করতে পারে। এছাড়াও, IMFEC12 মডিউলটি এই মোডে চলার সময় ঐতিহ্যবাহী ট্রান্সমিটার এবং অন্যান্য বাহ্যিক অ্যানালগ ইনপুটের মিশ্রণের সাথে সংযোগ স্থাপন করতে পারে। এই ডিভাইসগুলি শুধুমাত্র প্রক্রিয়া ডেটা FEC মডিউলে ইনপুট করতে পারে; তবে মডিউলের সাথে যোগাযোগ করতে পারে না। পয়েন্ট-টু-পয়েন্ট অপারেশনে, প্রতিটি ডিভাইসকে আলাদাভাবে অ্যানালগ ইনপুট টার্মিনেশন ইউনিট বা মডিউলের সাথে তার করা হয়।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন: IMFEC12 কী?

উত্তর: এটি একটি অ্যানালগ ইনপুট মডিউল।

প্রশ্ন: IMFEC12-এর ডেলিভারি সময় কতক্ষণ?

উত্তর: সাধারণত আপনার পেমেন্ট পাওয়ার ১-৩ দিনের মধ্যে। নির্দিষ্ট ডেলিভারি সময় অর্ডারের ধরন ও পরিমাণের উপর নির্ভর করে।

প্রশ্ন: IMFEC12-এর ওয়ারেন্টি মেয়াদ কতক্ষণ?

উত্তর: আমরা সমস্ত নতুন ও মূল পণ্যের জন্য এক বছরের মানসম্মত ওয়ারেন্টি প্রদান করি।

প্রশ্ন: আপনারা কোনও ছাড় দিচ্ছেন কি?

উত্তর: হ্যাঁ! IMFEC12-এ ছাড়ের জন্য সর্বোত্তম অফার পেতে দয়া করে জন-এর সাথে যোগাযোগ করুন।
